TRX40 Creator

支援第三代 AMD Ryzen™ Threadripper™ 處理器
8 電源相位設計, 90A Dr. MOS & 電感
特大超合金散熱片 & 散熱導管設計
支援 DDR4 4666+(OC)
4 PCIe 4.0 x16
NVIDIA^® NVLINK™, 4-Way SLI™, AMD 4-Way CrossFireX™
8 SATA3, 2 Hyper M.2 (PCIe Gen4 x4), 1 Hyper M.2 (PCIe Gen4 x4 & SATA3)
1 後置 USB 3.2 Gen2 x2 20Gb/s Type-C
3 USB 3.2 Gen2 (1 前置 Type-C, 2 後置)
8 USB 3.2 Gen1 (4 前置, 4 後置)
7.1 聲道高傳真音效 (Realtek ALC4050H+ALC1220), 支援天籟美聲四代 & DTS Connect
AQUANTIA^® / Marvell 10G LAN, Realtek 2.5 千兆網卡
Intel^® Wi-Fi 6 802.11ax (2.4Gbps) + BT 5.0

產品特色
產品規格
支援與下載

購買

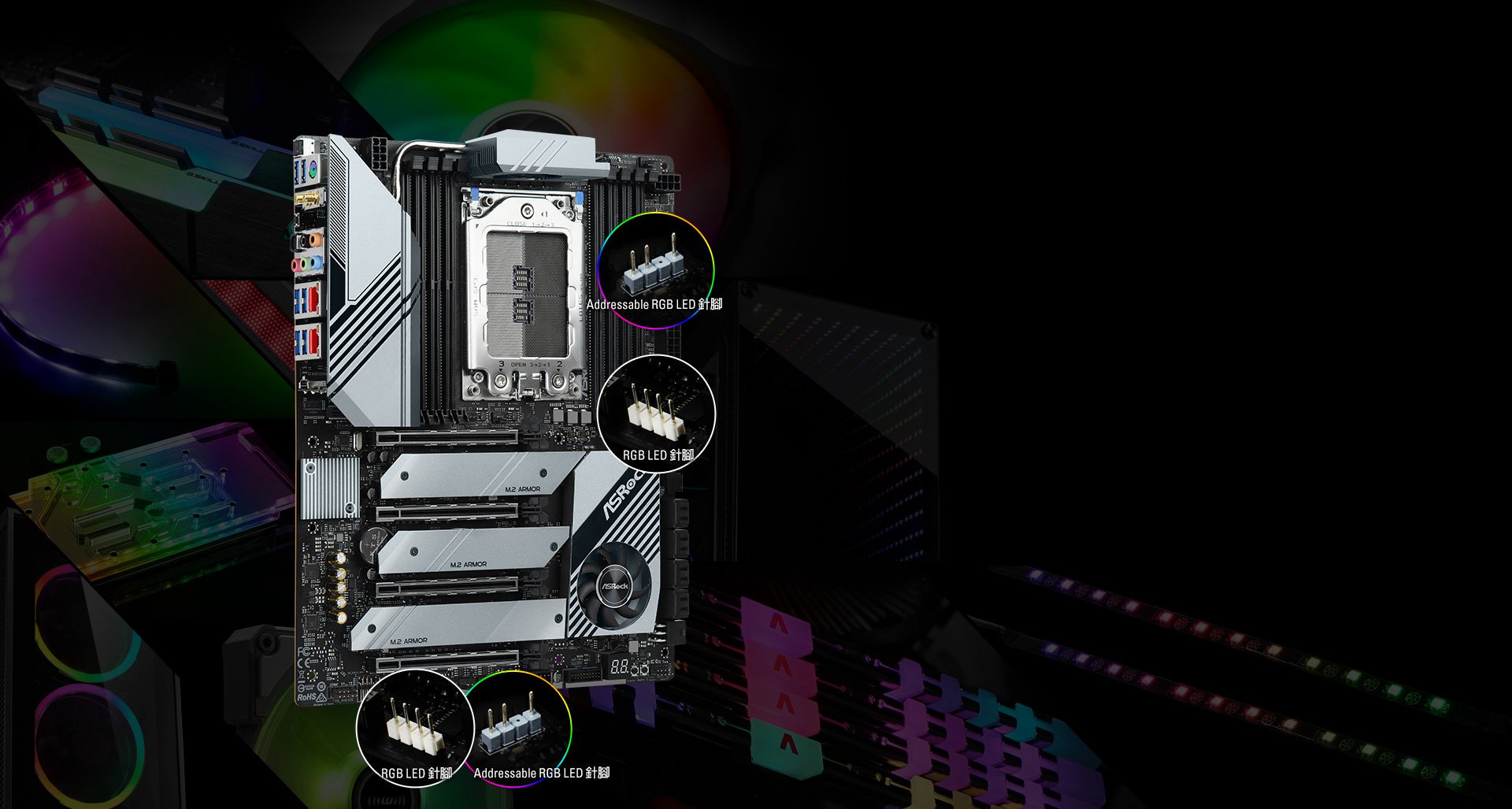

創造你的個人特「色」 - Polychrome RGB

此主機板提供了RGB LED接針與Addressable RGB LED 接針，允許主機板連接所有相容的LED設備，如燈條、CPU風扇、散熱器、機殼等。此外，使用者也可以同步RGB LED設備，通過Polychrome RGB同步認證的配件，來創建自己獨特的燈光效果。

*Addressable RGB LED 接針支持WS2812B Addressable RGB LED 燈條(5V/Data/GND)，最大額定功率為3A (5V)，最大數量為80個LED，長度在2米以內。
*RGB LED 接針支援標準5050 RGB LED條(12V/G/R/B)，最大額定功率為3A (12V)，長度在2米以內。

超大型鋁合金散片

超大型鋁合金散熱片提供超強散熱能力，完整保護 MOSFET 與內建晶片區域，讓 MOSFET 和晶片都能在較低溫的環境工作，系統運作也更加穩定可靠。

90A 高效電感

與傳統電感相比，華擎的新一代高效電感可有效提高飽和電流達 3 倍，提高並改善主機板的 Vcore 電壓供應。

Dr. MOS

Dr.MOS是為完美轉化效率而優化的集成電源解決方案! 智慧輸出更高的電流，每相驅動高達90A的連續電流，從而提供更好的熱效果和優越的性能。

Nichicon 12K 黑金電容

與其他高階主機板所使用的電容僅有 10,000 小時使用壽命相比，華擎率先採用 Nichicon 12K 頂級黑金電容，具備至少 12,000 小時的使用壽命，讓您系統穩定運作更有保障。

黑色消光黑 PCB

全新的黑銅色消光黑 PCB 設計，不僅外觀更加沉穩，也代表了更高的工藝製造水準。

高密度防潮纖維電路板

採用全新高密度玻璃纖維 PCB 板，有效降低 PCB 板的間隙來保護主機板免受由於濕氣造成的電子短路的傷害。

8 Layer PCB

這張主機板不只使用最高規格的電子組件，更採用了 8 層 PCB 板以及 4 層的 2 盎司銅箔設計。如此可以確保記憶體訊號的純淨不受干擾，發揮出高階 DDR4 記憶體的真正潛力，同時大大提高超頻效率。經過我們測試，最高能夠穩定運行 DDR4 的記憶體。

2 盎司銅質 PCB 板

只使用精心選擇的銅材作為 PCB 板的用料，2 盎司銅質 PCB 板導熱量低，能效高，能保證更高效的超頻性能。

獨家功能
ASRock USB 3.2 Gen2
- ASRock 前置 Type C USB 3.2 Gen2 接針 (10 Gb/s)
- ASRock USB 3.2 Gen2x2 Type-C 埠 (20 Gb/s)
- ASRock USB 3.2 Gen2 Type-A 埠 (10 Gb/s)
ASRock 超合金
- 特大超合金散熱片
- 90A 高效電感
- 90A Dr.MOS
- Nichicon 12k 黑色電容 (日本原裝高品質高傳導固態電容)
- 黑色磨砂 PCB
- 高密度防潮纖維電路板
- 8 層板 PCB 設計
- 2 盎司銅製電路板
伺服器級低損耗 PCB
2.5 千兆網卡
AQUANTIA^® / Marvell 10G LAN
Intel^® 802.11ax WiFi
ASRock 合金插槽 Gen4
ASRock M.2 散熱盔甲
ASRock Hyper M.2 (PCIe Gen4x4 & SATA3)
華擎超穩定 USB 供電
ASRock 全防護 (支援全部 USB、音源、網路埠)
ASRock Live Update & APP Shop
處理器
- 支援 AMD sTRX4 插槽
- Intersil 數位 PWM
- 8 電源相位設計
- 支援 ASRock 超級外頻晶片 II
晶片
- AMD TRX40
記憶體
- 四通道 DDR4 記憶體技術
- 8 x DDR4 插槽
- 支援 DDR4 4666(OC)+ / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體 (U-DIMM)
- 系統記憶體最大容量: 256GB
- DIMM 插槽為 15μ 鍍金接針
BIOS
- 128Mb AMI UEFI Legal BIOS, 支援圖形界面
- 支援 "即插即用"
- 符合 ACPI 5.1, 支援喚醒與自動開機 (Wake Up Events)
- 支援免跳線
- 支援 SMBIOS 2.3
- CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP 電壓多功能調節器
內建顯示
- 無
音效
- 7.1 聲道高傳真音效 (Realtek ALC4050H+ALC1220)
- 支援優質藍光音效
- 防突波
- 支援天籟美聲四代
- Nichicon Fine Gold 系列音效專用電容
- NE5532 高級耳機擴大器於前面板音訊連接埠 (支援高達 600 歐姆的耳機)
- 純淨電源
- 直接驅動技術
- PCB 隔離屏蔽
- 後置音效自動阻抗偵測
- 左右聲道分層走線
- 鍍金音訊插孔
- 15μ 鍍金音訊連接埠
- 支援 DTS Connect

網路

1 x 10 千兆網卡 100/1000/2500/5000/10000 Mb/s (AQUANTIA^® / Marvell AQC107):
- 支援防雷擊 / 防 ESD 靜電
- 支援 PXE
1 x 2.5 千兆網卡 10/100/1000/2500 Mb/s (Dragon RTL8125AG):
- 支援 Dragon 2.5 千兆網卡軟體
- 全智慧自動頻寬最佳化
- 視覺化友善 UI 介面
- 視覺化網路用量統計表
- 內建遊戲, 瀏覽與串流模式頻寬最佳化
- 使用者自定優先權控制
- 支援網絡喚醒功能 (Wake-On-LAN)
- 支援防雷擊 / 防 ESD 靜電
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE

無線網路

- Intel^® 802.11ax WiFi 模組
- 支援 IEEE 802.11a/b/g/n/ax
- 支援 Dual-Band (2.4/5 GHz)
- 支援 WiFi6 802.11ax (2.4Gbps)
- 雙天線支援 2 (發送) x 2 (接收) 分集技術
- 支援 Bluetooth 5.0 + High speed class II
- 支援 MU-MIMO

擴充插槽

- 4 x PCI Express 4.0 x16 插槽 (PCIE1/PCIE2/PCIE3/PCIE4: 單插槽 x16 (PCIE1); 雙插槽 x16 (PCIE1) / x16 (PCIE3); 三插槽 x16 (PCIE1) / x16 (PCIE3) / x8 (PCIE4); 四插槽 x16 (PCIE1) / x8 (PCIE2) / x16 (PCIE3) / x8 (PCIE4))*
- 支援 AMD 4-Way CrossFireX™, 3-Way CrossFireX™ 和 CrossFireX™
- 支援 NVIDIA^® 4-Way SLI™, 3-Way SLI™ 和 SLI™
- 通過NVIDIA^® Quadro顯卡支持NVIDIA^® SLI™
- 支援雙 NVIDIA^® GeForce RTX 系列顯示卡的 NVIDIA^® NVLink™**
- 1 x 垂直 M.2 插槽 (Key E) 附贈 WiFi-802.11ax 無線模組 (位於後側 I/O)
- 顯示卡 PCIe 插槽為 15μ 鍍金接針 (PCIE1 和 PCIE3)

*支援 NVMe SSD 開機

**NVIDIA^® NVLink™ 橋接器不附於包裝內。如有必要，請從 NVIDIA^® 購買。

儲存

- 8 x SATA3 6.0 Gb/s 連接埠, 支援 RAID (RAID 0, RAID 1 和 RAID 10), NCQ, AHCI 和 Hot Plug
- 2 x Hyper M.2 插槽 (M2_1 和 M2_2), 支援 M Key 2260/2280 型 M.2 PCIe 模組至 Gen4x4 (64 Gb/s)*
- 1 x Hyper M.2 插槽 (M2_3), 支援 M Key 2230/2242/2260/2280/22110 型 M.2 SATA3 6.0 Gb/s 與 M.2 PCIe 模組至 Gen4x4 (64 Gb/s)

*支援 NVMe SSD 開機

接頭

- 1 x TPM 接針
- 1 x 電源 LED 與揚聲器接針
- 2 x RGB LED 接針*
- 2 x 可編程 LED 接針**
- 1 x CPU 風扇連接埠 (4-pin)***
- 1 x CPU/水泵風扇連接埠 (4-pin) (智慧風扇速度控制)****
- 3 x 機殼 / 水泵風扇介面 (4-pin) (智慧風扇速度控制)*****
- 1 x 24 針 ATX 電源連接埠 (高密度電源連接埠)
- 2 x 8 針 12V 電源連接埠 (高密度電源連接埠)
- 1 x 6 針 12V 電源連接埠 (高密度電源連接埠)
- 1 x 前置 Panel Audio 連接埠 (15μ 鍍金音訊連接埠)******
- 1 x 垂直前面板音訊連接埠******
- 1 x USB 2.0 接針 (支援 2 USB 2.0 埠) (支援 ESD 靜電保護)
- 2 x USB 3.2 Gen1 接針 (支援 4 USB 3.2 Gen1 埠) (支援 ESD 靜電保護)
- 1 x 前置 Type C USB 3.2 Gen2 接針 (支援 ESD 靜電保護)
- 1 x 附 LED 的 Dr. Debug
- 1 x 電源按鈕
- 1 x 重新開機按鈕
- 1 x CPU Xtreme 超頻開關

*支援至 12V/3A, 36W LED 燈條

**支援至 5V/3A, 15W LED 燈條

***CPU 風扇接頭支援最大 1A (12W) 電源.

****CPU / 水泵風扇支援最高 2A (24W) 水冷風扇.

*****機殼 / 水泵風扇支援最高 2A (24W) 水冷風扇.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP 可以自動偵測 3 針或 4 針風扇.
連接到CHA_FAN3 / WP的風扇將使用與CHA_FAN2 / WP相同的設定。

******將音源設備連接到任一音源埠.

後背板輸出 / 入接口

- 2 x 天線埠
- 1 x PS/2 鍵盤 / 滑鼠埠
- 1 x 光纖 SPDIF 數位音訊輸出埠
- 2 x USB 3.2 Gen2 Type-A 埠 (10 Gb/s) (支援 ESD 靜電保護)*
- 1 x USB 3.2 Gen2x2 Type-C 埠 (20 Gb/s) (支援 ESD 靜電保護)
- 4 x USB 3.2 Gen1 埠 (支援 ESD 靜電保護)
- 2 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
- 1 x CMOS 資料清除按鈕
- 1 x BIOS Flashback 按鈕
- HD 音訊插孔: 後置 / 中置 / 線性輸入 / 前置 / 麥克風 (鍍金音訊插孔)

*USB32G2_1_2 埠支援超穩定 USB 供電.

軟體與 UEFI

軟體
- ASRock 主機板 Utility (A-Tuning)
- ASRock Dragon 2.5 千兆網卡軟體
- ASRock Polychrome SYNC*
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash

*可從華擎 APP Shop 下載這些應用程式.

隨機光碟

- 驅動程式, 應用軟體, 防毒軟體 (試用版), Google Chrome 瀏覽器與工具列

附件

- 快速安裝指南, 支援光碟, I/O 擋板
- 4 x SATA 資料線
- 1 x ASRock SLI_HB_Bridge_3S 卡
- 1 x ASRock WiFi 2.4/5 GHz 天線
- 3 x M.2 插槽螺絲
- 3 x M.2 插模支座

硬體監控

- 溫度檢測: CPU, CPU/水泵, 機箱 / 水泵風扇
- 風扇轉速計: CPU, CPU/水泵, 機箱 / 水泵風扇
- 靜音風扇 (依據 CPU 溫度自動調整機箱風扇轉速): CPU, CPU/水泵, 機箱 / 水泵風扇
- 風扇多速控制: CPU, CPU/水泵, 機箱 / 水泵風扇
- 電壓即時監控: +12V, +5V, +3.3V, CPU 核心, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1.8V

規格

- ATX 規格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 8 層板 PCB 設計
- 2 盎司銅製電路板

作業系統

- 支援 Microsoft^® Windows 10 64-bit

認證

- FCC, CE
- 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)
