Z490 Steel Legend

支援第十代和第十一代 Intel^® Core™ 處理器 (LGA1200)*
11 相 Dr.MOS 電源相位設計
支援 DDR4 4266MHz+ (OC)
2 PCIe 3.0 x16, 3 PCIe 3.0 x1, 1 M.2 WiFi (Key E)
AMD CrossFireX™
顯示輸出選項: HDMI, DisplayPort
7.1 聲道高傳真音效 (Realtek ALC1200 音源編碼解碼器), Nahimic Audio
6 SATA3, 1 Hyper M.2 (PCIe Gen4 x4)
2 Ultra M.2 (PCIe Gen3 x4 & SATA3)
2 USB 3.2 Gen2 (後置 Type-A+C),
7 USB 3.2 Gen1 (4 前置, 2 後置, 1 前置 Type-C)
Dragon 2.5 千兆網卡
ASRock Polychrome SYNC
*升級 BIOS 以獲得相容性。

產品特色
產品規格
支援與下載

購買

預先支援 PCIe Gen 4 ！

做個聰明的買家！Z490 玩家級主機板配備的豪華硬體，支援 PCIe Gen4 標準！

PCIe Gen 4 .0 時鐘發生器

附加的外部基準時鐘發生器能支援 PCI Express 4.0 新標準。

PCIE 4.0 M.2 介面

Hyper M.2 Key M 介面配合 PCI Express 4.0 硬體，可連接 x4 高速固態硬碟。

PCIE 4.0 Steel 插槽

配備基於 PCI Express 4.0 硬體需求的加強型鋼制插槽。

Base Frequency Boost (BFB) 技術

誰曾說只有 K 系列 CPU 和 Z 系列平臺才能以最大的功率運行？通過華擎 BFB（Base Frequency Boost）技術，使用者可以將非 K 系列 CPU 安裝到華擎 400 系列主機板（甚至非 Z 型號），並立即獲得處理器的隱藏性能帶來的基本頻率提升。

While 雖然華擎 BFB 技術為非 K 系列 CPU 主機板注入了生命，但提升頻率目前仍取決於設備所使用的冷卻系統。

* BFB 頻率性能提升效果根據不同的 CPU 和硬體設備而定。此表中顯示的頻率僅供參考。

Dr. MOS

Dr. MOS 是內建功率級解決方案，針對同步降壓應用進行了優化！與傳統獨立 MOSFET 相比，它可以智慧為每相電源提供更高電流，從而提供更好的散熱效果、更長的使用壽命和優異的超頻性能。

高級 60A 電感

與傳統電感相比，華擎高級 60A 電感能有效將飽和電流提高三倍，從而為主機板提供加強和升級的核心電壓。

11 相供電設計

擁有堅固的元件，且能完全流暢地向 CPU 進行供電。還為高級玩家提供增強的性能，而溫度能保持最低。

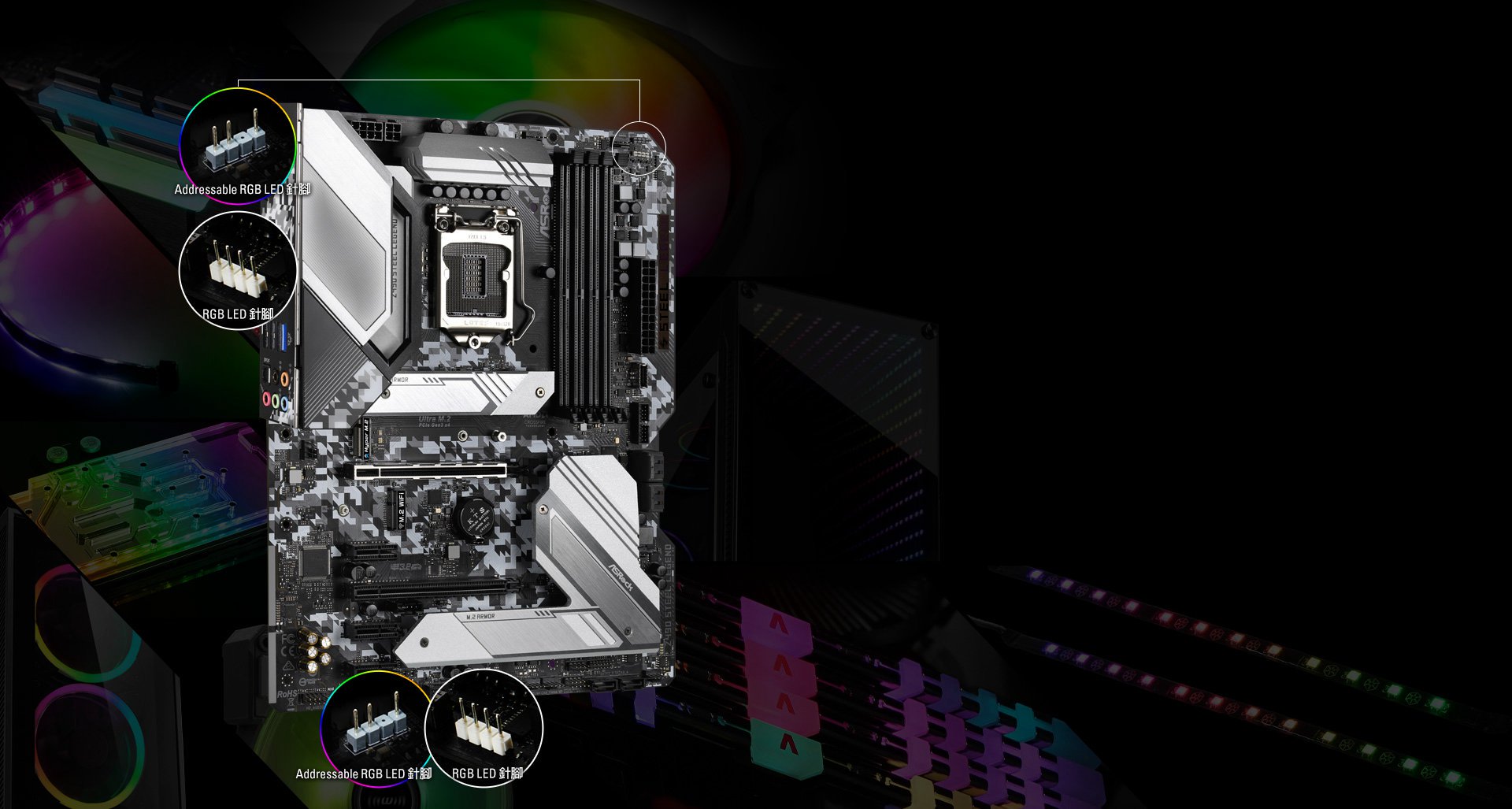

RULE YOUR OWN LIGHTING WAY - POLYCHROME RGB

ASRock 系列不但擁有令人驚嘆的性能，更有最新卓越美學，好讓您能夠更方便地打造出屬於自我的多彩RGB主機！除了板載的Addressable RGB燈效以外，主機板還能夠相容各式LED設備，如燈條、CPU風扇、散熱器、機殼等。此外，使用者也可以讓這些RGB LED設備同步發光！通過 Polychrome RGB同步認證的配件，來創建獨特燈光效果。

*Addressable RGB LED 接針支持WS2812B Addressable RGB LED 燈條(5V/Data/GND)，最大額定功率為3A (5V)，最大數量為80個LED，長度在2米以內。
*RGB LED 接針支援標準5050 RGB LED條(12V/G/R/B)，最大額定功率為3A (12V)，長度在2米以內。

自動檢測並且加速遊戲流量，比其他網路得到更流暢，高速不間斷的遊戲傳輸性能和競爭優勢。

彈性化I/O擋板

不像大多數裝飾用途大於實際用途的所謂預裝式I/O擋板。ASRock 彈性化I/O擋板預留了更多彈性化調整空間，可完美對應各式機殼的公差，準確貼合機殼，再也不會碰到主機板螺絲孔位對不上機殼的問題。

Live Update & APP Shop

華擎「Live Update & APP Shop」是ㄧ款多功能軟體平台, 不定時提供最新版本 BIOS 及各項軟體升級程式,不僅讓玩家可以輕鬆地維護系統, 讓 PC 隨時保持在最新狀態, 不必擔心軟硬體的相容性問題之外, 還串聯最夯電玩, 更可以第一時間了解華擎最新技術, 隨時獲得最完善的支援服務！

獨家功能
ASRock USB 3.2 Gen2
- ASRock USB 3.2 Gen2 Type-A 埠 (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-C 埠 (10 Gb/s)
ASRock 超合金
- 特大超合金散熱片
- 60A 高效電感
- 50A Dr.MOS
- Nichicon 12k 黑色電容 (日本原裝高品質高傳導固態電容)
- I/O 裝甲
- 異形 PCB 設計
- 黑色磨砂 PCB
- 高密度防潮纖維電路板
- 2 盎司銅製電路板 2.5 千兆網卡
ASRock 合金插槽
ASRock M.2 散熱盔甲
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
華擎超穩定 USB 供電
ASRock 開機狀態檢查 (PSC)
ASRock 全防護 (支援全部 USB、音源、網路埠)
ASRock Live Update & APP Shop
處理器
- 支援第十代和第十一代 Intel^® Core™ 處理器 (LGA1200)
- 數位電源設計
- 11 電源相位設計
- 支援 Intel^® Turbo Boost Max 3.0 技術
- 支援 Intel^® K-Series 不鎖倍頻處理器
- 支援 ASRock BCLK 全範圍超頻
- 支援 ASRock 超級外頻晶片 III
晶片
- Intel^® Z490
記憶體
- 雙通道 DDR4 記憶體技術
- 4 x DDR4 插槽
- 支援 DDR4 4266+(OC)* / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933 / 2800 / 2666 / 2400 / 2133 non-ECC, un-buffered 記憶體
- 支援 ECC UDIMM 記憶體模組 (非 ECC 模式)
- 系統記憶體最大容量: 128GB**
- 支援 Intel^® Extreme Memory Profile (XMP) 2.0 技術
- DIMM 插槽為 15μ 鍍金接針

*詳細內容請參考記憶體支援列表。
Core™（i9 / i7）最高支援 DDR4 2933; Core™（i5 / i3），Pentium和Celeron^® 支援最高 DDR4 2666。

**由於作業系統的限制，在 Windows^® 32-bit 作業系統下實際能使用的記憶體將少於 4GB。在Windows^® 64-bit 作業系統下使用 64 位元的 CPU 則不會有此限制。
BIOS
- 128Mb AMI UEFI Legal BIOS, 支援多國語圖形界面
- 符合 ACPI 6.0, 支援喚醒與自動開機 (Wake Up Events)
- 支援 SMBIOS 2.7
- CPU 核心/快取, GT, 記憶體, VPPM, PCH 1.05V, VCCIO, VCCST, VCCSA 電壓多功能調節器
內建顯示
- 硬體加速編解碼器: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1**
- 圖形、媒體和運算: Microsoft^® DirectX 12, OpenGL 4.5, Intel^® 內建視覺強化功能, Intel^® 高速影像同步轉檔技術, 混合 / 可切換顯示, OpenCL 2.1
- 顯示和內容安全: Rec. 2020 (廣色域), Microsoft^® PlayReady 3.0, Intel^® SGX 內容保護, UHD/HDR Blu-ray Disc
- 二種顯示輸出選項: 支援獨立顯示控制器的 HDMI 和 DisplayPort 1.4
- 支援 HDMI 1.4 技術, 最大解析度達 4K x 2K (4096x2160) @ 30Hz
- 支援 DisplayPort 1.4 最大解析度達 4K x 2K (4096x2304) @ 60Hz
- 支援 HDMI 1.4, 可支援自動聲畫同步, 深色 (12bpc), xvYCC 與 HBR (High Bit Rate Audio) (需配備相容 HDMI 的顯示器)
- 使用 HDMI 1.4 / DisplayPort 1.4 埠支援 HDCP 2.3 功能
- 使用 HDMI 1.4 與 DisplayPort 1.4 埠支援 4K Ultra HD (UHD) 高畫質播放

*處理器有內建 GPU 功能才支援 Intel^® UHD 顯示晶片內建視覺強化功能與顯示輸出.

**VP9 10bit和VC-1僅用於解碼。
Windows^® OS不支援VP8和VP9編碼。
音效
- 7.1 聲道高傳真音效, 支援內容保護功能 (Realtek ALC1200 音源編碼解碼器)
- 支援優質藍光音效
- 防突波
- 110dB SNR DAC 與差分擴大器
- PCB 隔離屏蔽
- 左右聲道分層走線
- 鍍金音訊插孔
- Nahimic Audio
網路
- 2.5 千兆網卡 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- 支援 Dragon 2.5 千兆網卡軟體
- 全智慧自動頻寬最佳化
- 視覺化友善 UI 介面
- 視覺化網路用量統計表
- 內建遊戲, 瀏覽與串流模式頻寬最佳化
- 使用者自定優先權控制
- 支援網絡喚醒功能 (Wake-On-LAN)
- 支援防雷擊 / 防 ESD 靜電
- 支援 Energy Efficient Ethernet 802.3az
- 支援 PXE

擴充插槽

- 2 x PCI Express 3.0 x16 插槽 (PCIE1/PCIE3: 單插槽 x16 (PCIE1); 雙插槽 x16 (PCIE1) / x4 (PCIE3)*
- 3 x PCI Express 3.0 x1 插槽
- 支援 AMD Quad CrossFireX™ 和 CrossFireX™
- 1 x M.2 插槽 (Key E), 支援 2230 型 WiFi/BT PCIe WiFi 模組和 Intel^® CNVi (整合 WiFi/BT)

*支援 NVMe SSD 開機

儲存

- 6 x SATA3 6.0 Gb/s 連接埠, 支援 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage 技術 17), NCQ, AHCI 和 Hot Plug*
- 1 x Hyper M.2 插槽 (M2_1), 支援 M Key 2260/2280 型 M.2 PCIe 模組至 Gen4x4 (64 Gb/s) (插槽M2_1僅適用於第11代Intel^® Core™處理器)**
- 1 x Ultra M.2 插槽 (M2_2), 支援 M Key 2260/2280 型 M.2 SATA3 6.0 Gb/s 與 M.2 PCIe 模組至 Gen3 x4 (32 Gb/s)**
- 1 x Ultra M.2 插槽 (M2_3), 支援 M Key 2260/2280/22110 型 M.2 SATA3 6.0 Gb/s 與 M.2 PCIe 模組至 Gen3 x4 (32 Gb/s)**

*若 M2_2 插槽被 SATA 型 M.2 設備佔用，SATA3_1 插槽將關閉.
若 M2_3 插槽被 SATA 型 M.2 設備佔用，SATA3_5 插槽將關閉.

**支援 Intel^® Optane™ 技術
支援 NVMe SSD 開機
支援華擎 U.2套件

接頭

- 1 x SPI TPM 接針
- 1 x 電源 LED 與揚聲器接針
- 2 x RGB LED 接針*
- 2 x 可編程 LED 接針**
- 1 x CPU 風扇連接埠 (4-pin)***
- 1 x CPU/水泵風扇連接埠 (4-pin) (智慧風扇速度控制)****
- 5 x 機殼 / 水泵風扇介面 (4-pin) (智慧風扇速度控制)*****
- 1 x 24 針 ATX 電源連接埠 (高密度電源連接埠)
- 1 x 8 針 12V 電源連接埠 (高密度電源連接埠)
- 1 x 4 針 12V 電源連接埠 (高密度電源連接埠)
- 1 x 前置 Panel Audio 連接埠
- 1 x Thunderbolt™ AIC 連接埠 (5-pin) (僅支援 ASRock Thunderbolt™ 3 AIC卡 R2.0)
- 2 x USB 2.0 針狀接頭 (支援 4 USB 2.0 埠) (Intel^® Z490) (支援 ESD 靜電保護)
- 2 x USB 3.2 Gen1 接針 (支援 4 USB 3.2 Gen1 埠) (ASMedia ASM1074 hub) (支援 ESD 靜電保護)
- 1 x 前置 Type C USB 3.2 Gen1 接針 (Intel^® Z490) (支援 ESD 靜電保護)

*支援至 12V/3A, 36W LED 燈條

**支援至 5V/3A, 15W LED 燈條

***CPU 風扇接頭支援最大 1A (12W) 電源.

****CPU_FAN2/WP_3A 支援最高 3A (36W) 的水冷風扇.

*****機殼 / 水泵風扇支援最高 2A (24W) 水冷風扇.
CPU_FAN2/WP_3A, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP 和 CHA_FAN5/WP 可以自動偵測 3 針或 4 針風扇.

後背板輸出 / 入接口

- 2 x 天線安裝點
- 1 x PS/2 鍵盤 / 滑鼠埠
- 1 x HDMI 埠
- 1 x DisplayPort 1.4
- 1 x 光纖 SPDIF 數位音訊輸出埠
- 2 x USB 2.0 埠 (支援 ESD 靜電保護)
- 1 x USB 3.2 Gen2 Type-A 埠 (10 Gb/s) (ReDriver) (支援 ESD 靜電保護)
- 1 x USB 3.2 Gen2 Type-C 埠 (10 Gb/s) (ReDriver) (支援 ESD 靜電保護)
- 2 x USB 3.2 Gen1 埠 (Intel^® Z490) (支援 ESD 靜電保護)*
- 1 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
- HD 音訊插孔: 後置 / 中置 / 低音 / 線性輸入 / 前置 / 麥克風 (鍍金音訊插孔)

*USB3_12 埠支援超穩定 USB 供電.
USB3_12 埠不支援 ACPI 喚醒功能.

軟體與 UEFI

軟體
- ASRock 主機板 Utility (A-Tuning)
- ASRock Dragon 2.5 千兆網卡軟體
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ 模式
- ASRock Full HD UEFI
- ASRock 我的最愛 UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer

*可從華擎 APP Shop 下載這些應用程式.

隨機光碟

- 驅動程式, 應用軟體, 防毒軟體 (試用版), Google Chrome 瀏覽器與工具列

附件

- 快速安裝指南, 支援光碟
- 2 x SATA 資料線
- 4 x M.2 插槽螺絲
- 2 x M.2 插模支座

硬體監控

- 溫度檢測: CPU, CPU/水泵, 機箱 / 水泵風扇
- 風扇轉速計: CPU, CPU/水泵, 機箱 / 水泵風扇
- 靜音風扇 (依據 CPU 溫度自動調整機箱風扇轉速): CPU, CPU/水泵, 機箱 / 水泵風扇
- 風扇多速控制: CPU, CPU/水泵, 機箱 / 水泵風扇
- 電壓即時監控: +12V, +5V, +3.3V, CPU 核心, 記憶體, VPPM, PCH 1.05V, VCCSA, VCCST, VCCIO

規格

- ATX 規格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 2 盎司銅製電路板

作業系統

- 支援 Microsoft^® Windows 10 64-bit / 11 64-bit

認證

- FCC, CE
- 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)
