ASRock DeskMini 110 Series

DeskMini 110 ベアボーン

シャーシ
- 1.92L (155 x 155 x 80mm)
マザーボード
- ASRock H110M-STX (Mini-STX)
CPU
- 第 7 / 6 世代 Intel^® プロセッサーに対応 (Max. TDP 65W)
冷却
- Supports Intel^® LGA115x CPU Cooler (Max. Height ≦ 46mm)
オペレーションシステム
- Microsoft^® Windows^® 10 64-bit
- Microsoft^® Windows^® 8.1 64-bit
- Microsoft^® Windows^® 7 32-bit / 64-bit
チップセット
- Intel^® H110
メモリー
- Supports 2 x SO-DIMM DDR4-2400MHz, Max. 32GB (non-ECC)
グラフィックチップ
- Integrated Intel^® UHD Graphics
グラフィックス出力
- 1 x HDMI (4K@30Hz)
- 1 x DisplayPort (4K@60Hz)
- 1 x D-Sub

*最大 2 台のディプレイに同時に対応.
サウンド
- 1 x Head Phone with Mic Jack
- 1 x Mic-In
- Realtek ALC283
フロント USB
- 1 x USB 3.1 Gen1 Type-C
- 1 x USB 3.1 Gen1 Type-A
後部 USB
- 1 x USB 3.1 Gen1 Type-A
- 1 x USB 2.0 Type-A
ネットワーク
- 1 x RJ45 ギガビット LAN
- Intel^® Gigabit I219V
ドライブベイ
- 2 台の 2.5" HDD または SSD に対応

*HDD 対応タイプ: 2.5" SATA ハードドライブ (7mm & 9.5mm)
ストレージ
- M.2_1: Type 2280 PCIe Gen3 x4
- 2 x SATA 6Gb 2.5-inch 7mm/9.5mm ハードドライブ
ワイヤレスネットワーク
- 1 x Wi-Fi + BT モジュール用 M.2 (key E 2230) スロット
拡張スロット
- 1 x WiFi + BT モジュール用の M.2 (key E 2230) スロット
- 1 x M.2 SSD スロット (タイプ 2280 M.2 PCIe Gen3 x4 に対応)*

*SATA 接続タイプの M.2ドライブは非対応です。
フロント出力／入力
- 電源ボタン、電源 LED および HDD LED
- 1 x USB 3.1 Gen1
- 1 x USB 3.1 Gen1 (Type-C)
- 1 x マイク付きヘッドフォン
- 1 x マイク入力
後部出力／入力

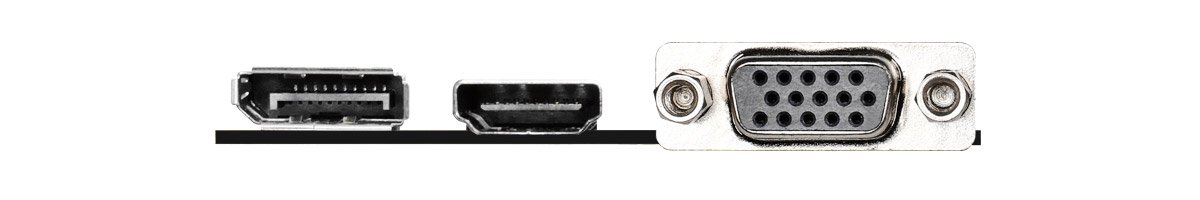

- 1 x VGA*
- 1 x HDMI*
- 1 x DP*
- 1 x USB 3.1 Gen1
- 1 x USB 2.0
- 1 x LAN
- 1 x DC 入力ジャック

*3 つのグラフィックス出力オプション : HDMI、DP、VGA。最大 2 台のディスプレイに同時に対応します。
コネクタ
- 1 x USB 2.0 Header
- 1 x フロントパネルヘッダー
- 1 x 4 ピン Fan Connector
- 1 x 5 ピン Fan Connector
- 1 x DC 入力ジャック (19V 電源アダプタに対応)
- 1 x 内部スピーカーヘッダー
- 1 x 2 ピンシャーシイントルージョンヘッダー
電源
- 120W/19Vアダプタ
動作温度
- 0-35°C
付属品
- 2 x 電源ケーブル付きSATAデータ
- 1 x ネジパック
サイズ
- Motherboard: 5.8" x 5.4" (Mini-STX)
- Barebones: 155 x 155 x 80 mm (1.92L)
セキュリティ
- ケンジントンロック
- キーロック
認証
- CE, FCC
備考
- TPM Software

DeskMini 110/COM ベアボーン

シャーシ
- 1.92L (155 x 155 x 80mm)
マザーボード
- ASRock H110M-STX (Mini-STX)
CPU
- 第 7 / 6 世代 Intel^® プロセッサーに対応 (Max. TDP 65W)
冷却
- Supports Intel^® LGA115x CPU Cooler (Max. Height ≦ 46mm)
オペレーションシステム
- Microsoft^® Windows^® 10 64-bit
- Microsoft^® Windows^® 8.1 64-bit
- Microsoft^® Windows^® 7 32-bit / 64-bit
チップセット
- Intel^® H110
メモリー
- Supports 2 x SO-DIMM DDR4-2400MHz, Max. 32GB (non-ECC)
グラフィックチップ
- Integrated Intel^® UHD Graphics
グラフィックス出力
- 1 x HDMI (4K@30Hz)
- 1 x DisplayPort (4K@60Hz)
- 1 x D-Sub

*最大 2 台のディプレイに同時に対応.
サウンド
- 1 x Head Phone with Mic Jack
- 1 x Mic-In
- Realtek ALC283
フロント USB
- 1 x USB 3.1 Gen1 Type-C
- 1 x USB 3.1 Gen1 Type-A
後部 USB
- 1 x USB 3.1 Gen1 Type-A
- 1 x USB 2.0 Type-A
ネットワーク
- 1 x RJ45 ギガビット LAN
- Intel^® Gigabit I219V
ドライブベイ
- 2 台の 2.5" HDD または SSD に対応

*HDD 対応タイプ: 2.5" SATA ハードドライブ (7mm & 9.5mm)
ストレージ
- M.2_1: Type 2280 PCIe Gen3 x4
- 2 x SATA 6Gb 2.5-inch 7mm/9.5mm ハードドライブ
ワイヤレスネットワーク
- 1 x Wi-Fi + BT モジュール用 M.2 (key E 2230) スロット
拡張スロット
- 1 x WiFi + BT モジュール用の M.2 (key E 2230) スロット
- 1 x M.2 SSD スロット (タイプ 2280 M.2 PCIe Gen3 x4 に対応)*

*SATA 接続タイプの M.2ドライブは非対応です。
フロント出力／入力
- 電源ボタン、電源 LED および HDD LED
- 1 x USB 3.1 Gen1
- 1 x USB 3.1 Gen1 (Type-C)
- 1 x マイク付きヘッドフォン
- 1 x マイク入力
後部出力／入力
- 1 x VGA*
- 1 x HDMI*
- 1 x DP*
- 1 x USB 3.1 Gen1
- 1 x USB 2.0
- 1 x LAN
- 1 x DC 入力ジャック

*3 つのグラフィックス出力オプション : HDMI、DP、VGA。最大 2 台のディスプレイに同時に対応します。
コネクタ
- 1 x USB 2.0 Header
- 1 x フロントパネルヘッダー
- 1 x 4 ピン Fan Connector
- 1 x 5 ピン Fan Connector
- 1 x DC 入力ジャック (19V 電源アダプタに対応)
- 1 x 内部スピーカーヘッダー
- 1 x 2 ピンシャーシイントルージョンヘッダー
- 1 x COM ポートヘッダー
電源
- 120W/19Vアダプタ
動作温度
- 0-35°C
付属品
- 2 x 電源ケーブル付きSATAデータ
- 1 x ネジパック
サイズ
- Motherboard: 5.8" x 5.4" (Mini-STX)
- Barebones: 155 x 155 x 80 mm (1.92L)
セキュリティ
- ケンジントンロック
- キーロック
認証
- CE, FCC
備考
- TPM Software

DeskMini 110W ベアボーン

シャーシ
- 1.92L (155 x 155 x 80mm)
マザーボード
- ASRock H110M-STX (Mini-STX)
CPU
- 第 7 / 6 世代 Intel^® プロセッサーに対応 (Max. TDP 65W)
冷却
- Supports Intel^® LGA115x CPU Cooler (Max. Height ≦ 46mm)
オペレーションシステム
- Microsoft^® Windows^® 10 64-bit
- Microsoft^® Windows^® 8.1 64-bit
- Microsoft^® Windows^® 7 32-bit / 64-bit
チップセット
- Intel^® H110
メモリー
- Supports 2 x SO-DIMM DDR4-2400MHz, Max. 32GB (non-ECC)
グラフィックチップ
- Integrated Intel^® UHD Graphics
グラフィックス出力
- 1 x HDMI (4K@30Hz)
- 1 x DisplayPort (4K@60Hz)
- 1 x D-Sub

*最大 2 台のディプレイに同時に対応.
サウンド
- 1 x Head Phone with Mic Jack
- 1 x Mic-In
- Realtek ALC283
フロント USB
- 1 x USB 3.1 Gen1 Type-C
- 1 x USB 3.1 Gen1 Type-A
後部 USB
- 1 x USB 3.1 Gen1 Type-A
- 1 x USB 2.0 Type-A
ネットワーク
- 1 x RJ45 ギガビット LAN
- Intel^® Gigabit I219V
ドライブベイ
- 2 台の 2.5" HDD または SSD に対応

*HDD 対応タイプ: 2.5" SATA ハードドライブ (7mm & 9.5mm)
ストレージ
- M.2_1: Type 2280 PCIe Gen3 x4
- 2 x SATA 6Gb 2.5-inch 7mm/9.5mm ハードドライブ
ワイヤレスネットワーク
- 1 x Wi-Fi + BT モジュール用 M.2 (key E 2230) スロット
拡張スロット
- 1 x WiFi + BT モジュール用の M.2 (key E 2230) スロット
- 1 x M.2 SSD スロット (タイプ 2280 M.2 PCIe Gen3 x4 に対応)*

*SATA 接続タイプの M.2ドライブは非対応です。
フロント出力／入力
- 電源ボタン、電源 LED および HDD LED
- 1 x USB 3.1 Gen1
- 1 x USB 3.1 Gen1 (Type-C)
- 1 x マイク付きヘッドフォン
- 1 x マイク入力
後部出力／入力
- 1 x VGA*
- 1 x HDMI*
- 1 x DP*
- 1 x USB 3.1 Gen1
- 1 x USB 2.0
- 1 x LAN
- 1 x DC 入力ジャック

*3 つのグラフィックス出力オプション : HDMI、DP、VGA。最大 2 台のディスプレイに同時に対応します。
コネクタ
- 1 x USB 2.0 Header
- 1 x フロントパネルヘッダー
- 1 x 4 ピン Fan Connector
- 1 x 5 ピン Fan Connector
- 1 x DC 入力ジャック (19V 電源アダプタに対応)
- 1 x 内部スピーカーヘッダー
- 1 x 2 ピンシャーシイントルージョンヘッダー
電源
- 120W/19Vアダプタ
動作温度
- 0-35°C
付属品
- 2 x 電源ケーブル付きSATAデータ
- 1 x ネジパック
- 1 x Intel^® AC-3160 Wi-Fi キット
サイズ
- Motherboard: 5.8" x 5.4" (Mini-STX)
- Barebones: 155 x 155 x 80 mm (1.92L)
セキュリティ
- ケンジントンロック
- キーロック
認証
- CE, FCC
備考
- TPM Software

DeskMini シャーシ

色
- ブラック
材料
- スチール製本体 + ブラスチック製ベゼル
マザーボード
- 標準 Intel^® Mini-STX MB マザーボードに対応
冷却
- 標準 Intel^® 65W CPU および Intel^® ボックスファンクーラーに対応
ドライブベイ
- 2 台の 2.5" HDD または SSD に対応

*HDD 対応タイプ: 2.5" SATA ハードドライブ (7mm & 9.5mm)
フロント出力／入力
- 電源ボタン、電源 LED および HDD LED
- 1 x ヘッドフォン / マイクジャック用のスペース
- 1 x マイクジャック用のスペース
- 1 x USB コネクタ用のスペース (Type-A)
- 1 x USB コネクタ用のスペース (Type-C)
後部出力／入力
- 標準 Mini-STX I/O 背面プレートに対応
サイズ
- 155 x 155 x 80mm (1.92L)
備考
- 1 x ケンジントンロック
- 1 x キーロック

*オプション:
- 3 x 外部アンテナ
- 2 x USB 側面ポート
- 1 x COM ポート
- シャーシイントルージョン
- VESA マウント

H110M-STX マザーボード

CPU
- 第 7 / 6 世代 Intel^® プロセッサーに対応 (Max. TDP 65W)
オペレーションシステム
- Microsoft^® Windows^® 10 64-bit
- Microsoft^® Windows^® 8.1 64-bit
- Microsoft^® Windows^® 7 32-bit / 64-bit
チップセット
- Intel^® H110
メモリー
- Supports 2 x SO-DIMM DDR4-2400MHz, Max. 32GB (non-ECC)
グラフィックチップ
- Integrated Intel^® UHD Graphics
グラフィックス出力
- 1 x HDMI (4K@30Hz)
- 1 x DisplayPort (4K@60Hz)
- 1 x D-Sub

*最大 2 台のディプレイに同時に対応.
サウンド
- 1 x Head Phone with Mic Jack
- 1 x Mic-In
- Realtek ALC283
フロント USB
- 1 x USB 3.1 Gen1 Type-C
- 1 x USB 3.1 Gen1 Type-A
後部 USB
- 1 x USB 3.1 Gen1 Type-A
- 1 x USB 2.0 Type-A
ネットワーク
- 1 x RJ45 ギガビット LAN
- Intel^® Gigabit I219V
ストレージ
- M.2_1: Type 2280 PCIe Gen3 x4
- 2 x SATA 6Gb with 5V Connector
ハードディスク
- 2 x SATA3（電源コネクタ付き）
- 1 x M.2 SSD スロット (タイプ 2280 M.2 PCIe Gen3 x4 に対応)*

*SATA 接続タイプの M.2ドライブは非対応です。
ワイヤレスネットワーク
- 1 x Wi-Fi + BT モジュール用 M.2 (key E 2230) スロット
コネクタ
- 1 x USB 2.0 Header
- 1 x フロントパネルヘッダー
- 1 x 4 ピン Fan Connector
- 1 x 5 ピン Fan Connector
- 1 x DC 入力ジャック (19V 電源アダプタに対応)
- 1 x 内部スピーカーヘッダー
- 1 x 2 ピンシャーシイントルージョンヘッダー
規格
- Mini-STX F.F 5.8" x 5.4"
認証
- CE, FCC
- ErP/EuP 対応（ErP/EuP 対応電源供給装置が必要です）
備考
- TPM Software

H110M-STX/COM マザーボード

CPU
- 第 7 / 6 世代 Intel^® プロセッサーに対応 (Max. TDP 65W)
オペレーションシステム
- Microsoft^® Windows^® 10 64-bit
- Microsoft^® Windows^® 8.1 64-bit
- Microsoft^® Windows^® 7 32-bit / 64-bit
チップセット
- Intel^® H110
メモリー
- Supports 2 x SO-DIMM DDR4-2400MHz, Max. 32GB (non-ECC)
グラフィックチップ
- Integrated Intel^® UHD Graphics
グラフィックス出力
- 1 x HDMI (4K@30Hz)
- 1 x DisplayPort (4K@60Hz)
- 1 x D-Sub

*最大 2 台のディプレイに同時に対応.
サウンド
- 1 x Head Phone with Mic Jack
- 1 x Mic-In
- Realtek ALC283
フロント USB
- 1 x USB 3.1 Gen1 Type-C
- 1 x USB 3.1 Gen1 Type-A
後部 USB
- 1 x USB 3.1 Gen1 Type-A
- 1 x USB 2.0 Type-A
ネットワーク
- 1 x RJ45 ギガビット LAN
- Intel^® Gigabit I219V
ストレージ
- M.2_1: Type 2280 PCIe Gen3 x4
- 2 x SATA 6Gb with 5V Connector
ハードディスク
- 2 x SATA3（電源コネクタ付き）
- 1 x M.2 SSD スロット (タイプ 2280 M.2 PCIe Gen3 x4 に対応)*

*SATA 接続タイプの M.2ドライブは非対応です。
ワイヤレスネットワーク
- 1 x Wi-Fi + BT モジュール用 M.2 (key E 2230) スロット
コネクタ
"1 x USB 2.0 Header
- 1 x フロントパネルヘッダー
- 1 x 4 ピン Fan Connector
- 1 x 5 ピン Fan Connector
- 1 x DC 入力ジャック (19V 電源アダプタに対応)
- 1 x 内部スピーカーヘッダー
- 1 x 2 ピンシャーシイントルージョンヘッダー
- 1 x COM ポートヘッダー
規格
- Mini-STX F.F 5.8" x 5.4"
認証
- CE, FCC
- ErP/EuP 対応（ErP/EuP 対応電源供給装置が必要です）
備考
- TPM Software

Q170M-STX マザーボード

CPU
- 第 7 / 6 世代 Intel^® プロセッサーに対応 (Max. TDP 65W)
オペレーションシステム
- Microsoft^® Windows^® 10 64-bit
- Microsoft^® Windows^® 8.1 64-bit
- Microsoft^® Windows^® 7 32-bit / 64-bit
チップセット
- Intel^® Q170
メモリー
- Supports 2 x SO-DIMM DDR4-2400MHz, Max. 32GB (non-ECC)
グラフィックチップ
- Integrated Intel^® UHD Graphics
グラフィックス出力
- 1 x HDMI (4K@30Hz)
- 1 x DisplayPort (4K@60Hz)
- 1 x D-Sub

*最大 2 台のディプレイに同時に対応.
サウンド
- 1 x Head Phone with Mic Jack
- 1 x Mic-In
- Realtek ALC283
フロント USB
- 1 x USB 3.1 Gen1 Type-C
- 1 x USB 3.1 Gen1 Type-A
後部 USB
- 1 x USB 3.1 Gen1 Type-A
- 1 x USB 2.0 Type-A
ネットワーク
- 1 x RJ45 ギガビット LAN
- Intel^® Gigabit I219V
ストレージ
- M.2_1: Type 2280 PCIe Gen3 x4
- 2 x SATA 6Gb with 5V Connector
ハードディスク
- 2 x SATA3（電源コネクタ付き）
- 1 x M.2 SSD スロット (タイプ 2280 M.2 PCIe Gen3 x4 に対応)*

*SATA 接続タイプの M.2ドライブは非対応です。
ワイヤレスネットワーク
- 1 x Wi-Fi + BT モジュール用 M.2 (key E 2230) スロット
コネクタ
"1 x USB 2.0 Header
- 1 x フロントパネルヘッダー
- 1 x 4 ピン Fan Connector
- 1 x 5 ピン Fan Connector
- 1 x DC 入力ジャック (19V 電源アダプタに対応)
- 1 x 内部スピーカーヘッダー
- 1 x 2 ピンシャーシイントルージョンヘッダー
- 1 x COM ポートヘッダー
規格
- Mini-STX F.F 5.8" x 5.4"
認証
- CE, FCC
- ErP/EuP 対応（ErP/EuP 対応電源供給装置が必要です）
備考
- TPM Software

説明	言語	ダウンロード
取扱説明書	英語	グローバル	中国
クイック取り付けガイド	多言語	グローバル	中国
WiFi 取扱説明書	英語	グローバル	中国

Mini-STX について

標準 5x5 ビルディング・ブロック・シャーシ

新しい Mini-STX フォームファクタ

小型サイズ、優れた性能

高価値、優れた性能

CPU 性能テスト (Cinebench R15)

DC 入力アダプタ

多数のカスタマイズ・オプション

2 つの M.2 スロット

USB 3.1 Gen1 Type-C

デュアルバンド 802.11ac WiFi

LAN を柔軟に選択できます

2 つの SATA3 ヘッダー

3 つのグラフィックス・アウトプット

DeskMini

2 台の 2.5" HDD/SSD 用の空間

標準 Intel^® ボックスファン用のスペース

カスタマイズ・オプション

DeskMini 110 ベアボーン

DeskMini 110/COM ベアボーン

DeskMini 110W ベアボーン

DeskMini シャーシ

H110M-STX マザーボード

H110M-STX/COM マザーボード

Q170M-STX マザーボード

マニュアルのダウンロード

会社紹介

ニュースセンター

サポート

コミュニティ

Mini-STX について

標準 5x5 ビルディング・ブロック・シャーシ

新しい Mini-STX フォームファクタ

小型サイズ、優れた性能

高価値、優れた性能

CPU 性能テスト (Cinebench R15)

DC 入力アダプタ

多数のカスタマイズ・オプション

2 つの M.2 スロット

USB 3.1 Gen1 Type-C

デュアルバンド 802.11ac WiFi

LAN を柔軟に選択できます

2 つの SATA3 ヘッダー

3 つのグラフィックス・アウトプット

DeskMini

2 台の 2.5" HDD/SSD 用の空間

標準 Intel® ボックスファン用のスペース

カスタマイズ・オプション

DeskMini 110 ベアボーン

DeskMini 110/COM ベアボーン

DeskMini 110W ベアボーン

DeskMini シャーシ

H110M-STX マザーボード

H110M-STX/COM マザーボード

Q170M-STX マザーボード

マニュアルのダウンロード

会社紹介

ニュースセンター

サポート

コミュニティ

標準 Intel^® ボックスファン用のスペース
