無線網卡

(A) Wi-Fi 插槽的位置可能因產品而異詳情請參閱主板手冊

Wi-Fi 插槽的位置可能因產品而異詳情請參閱主板手冊

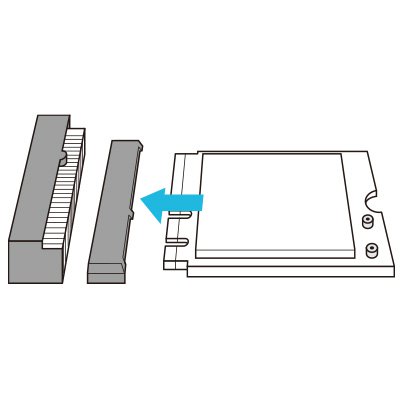

(B) 將 Wi-Fi 卡插入 Wi-Fi 插槽

將 Wi-Fi 卡插入 Wi-Fi 插槽

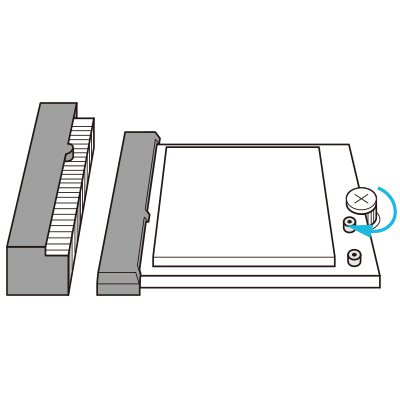

(C) 鎖緊螺釘以將 Wi-Fi 卡固定到主板

鎖緊螺釘以將 Wi-Fi 卡固定到主板

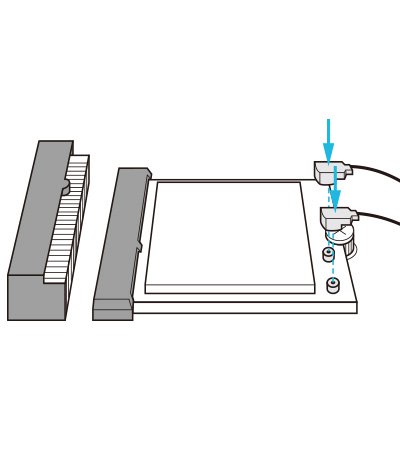

(D) 將 Wi-Fi 天線連接到 Wi-Fi 卡

將 Wi-Fi 天線連接到 Wi-Fi 卡

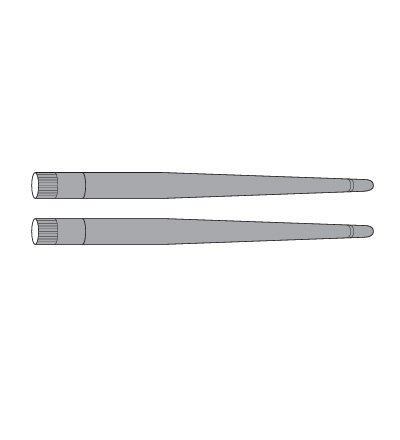

(E) 準備包裝隨附的 Wi-Fi 2.4/5/6 GHz 天線

準備包裝隨附的 Wi-Fi 2.4/5/6 GHz 天線

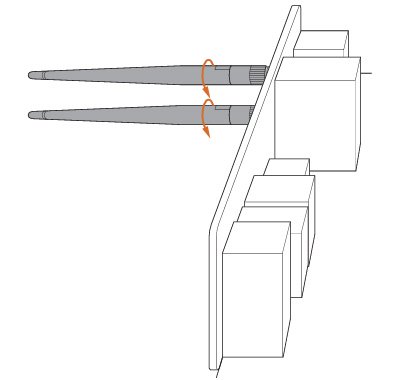

(F) 將兩個 Wi-Fi 2.4/5/6 GHz 天線連接到天線連接器。順時針轉動天線直到連接牢固

將兩個 Wi-Fi 2.4/5/6 GHz 天線連接到天線連接器。順時針轉動天線直到連接牢固

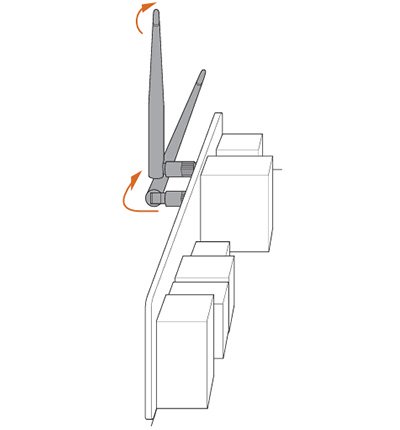

(G) 如圖所示設置 Wi-Fi 2.4/5/6 GHz 天線
*您可能需要調整天線的方向以獲得更強的信號

如圖所示設置 Wi-Fi 2.4/5/6 GHz 天線*您可能需要調整天線的方向以獲得更強的信號
