A520M Pro4

Supports AMD AM4 Socket Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors
8 Power Phase Design, Digi Power
Supports DDR4 4733+ (OC)
2 x PCIe 3.0 x16, 1 x M.2 Key E for WiFi
Graphics Output Options: HDMI, Порт за дисплей, D-Sub
7.1 CH HD Audio (Realtek ALC1220/ALC1200 Audio Codec), nahimic аудио
4 x SATA3, 1 x Ultra M.2 (PCIe Gen3 x4), 1 x M.2 (PCIe Gen3 x2 & SATA3)
10 x USB 3.2 Gen1(5 x Rear, 1 x Rear Type-C, 4 x Front)
Realtek Gigabit LAN

Този модел не може да се продава в цял свят. Моля свържете се с местния дилър за наличието на този модел в региона.

Възможности
Спецификации
Поддръжка

Посещения на магазин

Nahimic Аудио

Независимо дали използвате слушалки, външни или вътрешни високоговорители, чрез USB, Wi-Fi, аналогов изход или дори HDMI, Nahimic Audio ви предлага най-завладяващия звук, жизнен и богат на детайли.

Sound Tracker е визуален индикатор, който посочва посоките, от които идват преобладаващите звуци. Всеки звук е правилно разположен на 360 ° на радара за пълно потапяне по време на играта.

8-фазен дизайн за мощност

Отличава се със здрави компоненти и напълно плавно подаване на мощност към процесора. Освен това подобрява производителността с най-ниска температура за напреднали геймъри.

Premium 50A Power Choke

Compared to traditional chokes, ASRock’s premium 50A power chokes effectively make the saturation current up to three times better, thus providing enhanced and improved Vcore voltage to the motherboard.

2oz медна PCB

Медни вътрешни слоеве от 2 унции, които осигуряват стабилни следи от сигнал и форми на мощност! Доставяйки по-ниска температура и по-висока енергийна ефективност за овърклок, той е в състояние да поддържа най-новите DDR4 модули с памет с най-екстремни характеристики на паметта!

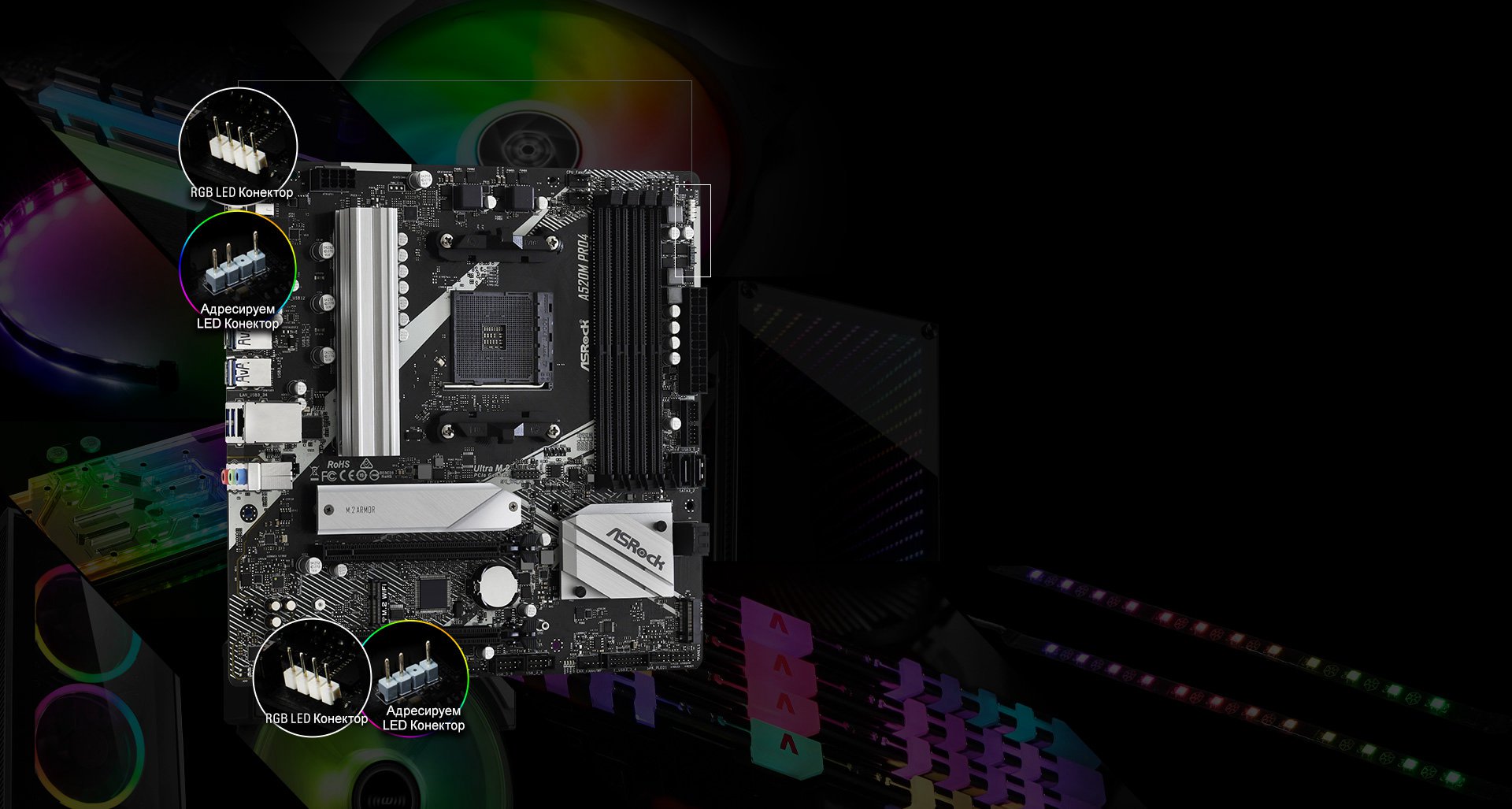

РЕГУЛИРАЙТЕ СВОЯ СОБСТВЕНО ОСВЕТЛЕНИЕ - ПОЛИХРОМ RGB

Тази дънна платка включва вградени RGB конектори и адресируем RGB конектор, който позволява на дънната платка да бъде свързана със съвместими LED устройства като ленти, вентилатори на CPU, охладители, шасита и т.н. Потребителите могат също така да синхронизират RGB LED устройства в аксесоарите, сертифицирани по Polychrome RGB Sync, за да създадат свои уникални светлинни ефекти.

* Адресният RGB LED конектор поддържа WS2812B адресируема RGB LED лента (5V / Data / GND) с максимална мощност от 3А (5V), максимум 80 светодиода и дължина до 2 метра.
* RGB LED гнездото поддържа стандартен 5050 RGB LED лента (12V / G / R / B), с максимална мощност от 3А (12V) и дължина до 2 метра.

AMD SMART ACCESS ПАМЕТ

Конвенционалните компютърни системни процесори имат достъп само до малка част от графичната памет и ограничават производителността на системата. С паметта на AMD Smart Access каналът за данни се разширява, за да използва пълния потенциал на GPU паметта, премахва пречките и увеличава производителността.

Двоен M.2 За SSD

Един интерфейс PCIe Gen3 x4 Ultra M.2, който изстрелва скорости на предаване на данни до 32Gb / s и е съвместим с U.2 Kit на ASRock за инсталиране на някои от най-бързите U.2 PCIe Gen3 x4 SSD в света. Другият поддържа PCIe Gen3 x2 скорост 16Gb / s.

М.2 Броня

Добрата M.2 SSD защита е важна за дълголетието и стабилността. ASRock предлага завършено решение за броня M.2, което позволява на SSD дисковете да работят при определена ниска температура.

2oz Copper PCB

Използвайки само внимателно избрани медни материали за слоевете на печатната платка, 2oz PCB доставя ниска температура и висока енергийна ефективност за овърклок.

Премиум 50A Захранващ Дросел

Сравнено с традиционните дросели, новите премиум захранващи дросели на ASRock ефективно увеличават с до 3 пъти по-добре насищането с напрежение, като по този начин предлагат подобрен и разширен Vcore волтаж за дънната платка.

Печатна платка със плътна стъклена оплетка

Печатна платка със плътна стъклена оплетка дизайн, който намалява растоянието между слоевете на PCB за защита на дънната платка срещу електрически къси съединения, причинени от влага.

Sapphire Черно PCB

Изчистен черен цвят на PCB. Новият PCB Sapphire Черно представлява непоклатимо качество и дава на дъното по-мистериозно вид.

Full Spike Protection

Някои чувствителни електронни компоненти на дънната платка са чувствителни и уязвими към пикове в напрежението – такива пикове могат да накарат вашата система веднага да излезе извън строя. ASRock Full Spike Protection включва различни технологии за да предотвратят повреждането на компонентите на дънната платака от тези неочаквани пикове в напрежението.

Уникални функции
ASRock Super Alloy
- Premium 50A Power Choke
- Sapphire Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
ASRock Full Coverage M.2 Heatsink
ASRock Ultra M.2 (PCIe Gen3x4)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
Процесор
- Supports AMD AM4 Socket Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors*
- Digi Power design
- 8 Power Phase design

*Please refer to CPU support list for details.
Чипсет
- AMD A520
Памет
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- AMD Ryzen series CPUs (Vermeer) support DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series CPUs (Matisse) support DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Cezanne) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Renoir) support DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- Max. capacity of system memory: 128GB**
- Supports Изключителен профил на паметта (XMP) memory modules
- 15μ Gold Contact in DIMM Slots

*For Ryzen Series APUs (Cezanne and Renoir), ECC is only supported with PRO CPUs.
Please refer to below table for AMD non-XMP memory frequency support. For more details.

Ryzen Series CPUs (Vermeer):

Ryzen Series CPUs (Matisse):

Ryzen Series APUs (Cezanne):

Ryzen Series APUs:

SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label x=1 or 2
DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

**Поради ограничението на операционната система, действителният размер на паметта може да е по-малък от 4 GB за резервацията за използване на системата под Windows^® 32-bit OS. For Windows^® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
- 128Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, CPU VDDCR_SOC, DRAM, VPPM, +1.8VSB Voltage Multi-adjustment
Графика
- Integrated AMD Radeon™ Vega Series Graphics in Ryzen Series APU*
- DirectX 12, Pixel Shader 5.0
- Споделена памет с оригиналния продукт 2GB. Максималната обща памет поддържа до 16 GB.**
- Three graphics output options: D-Sub, HDMI and Порт за дисплей 1.4
- Supports Triple Monitor
- Supports HDMI 2.1 with max. резолюция up to 4K x 2K (4096x2160) @ 60Hz
- Supports Порт за дисплей 1.4 with max. резолюция up to 5K (5120x2880)@120Hz
- Supports D-Sub with max. резолюция up to 1920x1200 @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.1 Port (Compliant HDMI monitor is required)
- Supports HDR (High Dynamic Range) with HDMI 2.1
- Supports HDCP 2.3 with HDMI 2.1 and Порт за дисплей 1.4 Ports
- Supports 4K Ultra HD (UHD) playback with HDMI 2.1 and Порт за дисплей 1.4 Ports
- Supports Microsoft^® PlayReady

*Действителната поддръжка може да варира в зависимост от процесора

**Максималната споделена памет 16 GB изисква инсталирана 32GB системна памет.
Аудио
- 7.1 CH HD Audio with Защита на съдържанието (Realtek ALC1220/ALC1200 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- PCB Isolate Shielding
- Individual PCB Layers for R/L Audio Channel
- nahimic аудио
LAN
- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111H
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Слотове
- 2 x PCI Express 3.0 x16 Slots (PCIE1: x16 mode; PCIE2: x2 mode)*
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module

*Поддържа NVMe SSD като дискове за начално зареждане
Съхранение
- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug*
- 1 x Ultra M.2 Socket (M2_1), supports M Key type 2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
- 1 x M.2 Socket (M2_2), supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x2 (16 Gb/s)

*M2_2 and SATA3_3_4 share lanes. If either one of them is in use, the other one will be disabled.

**Поддържа NVMe SSD като дискове за начално зареждане
NVMe SSD is not supported with AMD Athlon™ 3000G Processors
Конектор
- 1 x COM Port Header
- 1 x SPI TPM Header
- 1 x Power LED and Speaker Header
- 2 x RGB LED Headers*
- 2 x Addressable LED Headers**
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)
- 4 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)****
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector
- 1 x Front Panel Audio Connector
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
- 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) (Supports ESD Protection)

*Support in total up to 12V/3A, 36W LED Strip

**Support in total up to 5V/3A, 15W LED Strip

***Конекторът за вентилатора на CPU поддържа вентилатора на CPU с максимална мощност на вентилатора 1A (12W).

****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP and CHA_FAN4/WP can auto detect if 3-pin or 4-pin fan is in use.
Заден панел с входове и изходи
- Antenna Bracket
- 1 x PS/2 Mouse/Keyboard Port
- 1 x D-Sub Port
- 1 x HDMI Port
- 1 x Порт за дисплей 1.4
- 1 x USB 3.2 Gen1 Type-A Port (Supports ESD Protection)
- 4 x USB 3.2 Gen1 Type-A Ports (ASMedia ASM1074 hub) (Supports ESD Protection)
- 1 x USB 3.2 Gen1 Type-C Port (Supports ESD Protection)
- 2 x USB 2.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone
Софтуер и UEFI
Software
- ASRock Motherboard Utility (A-Tuning)
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- ASRock Full HD UEFI
- ASRock Мигновен Flash

*Тези помощни програми можете да изтеглите от Live Update & APP Shop.
CD с поддръжка
- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar
Аксесоари
- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 2 x Screws for M.2 Sockets
Хардуерен монитор
- Temperature Sensing: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, +1.8V, VDDP
Форм фактор
- Micro ATX Form Factor: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
- Solid Capacitor design
- 2oz Copper PCB
OC
- Microsoft^® Windows^® 10 64-bit / 11 64-bit
Сертификати
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
