B760M Steel Legend WiFi

第 14 世代、第 13 世代および第 12 世代 Intel^® Core™ プロセッサーに対応 (LGA1700)

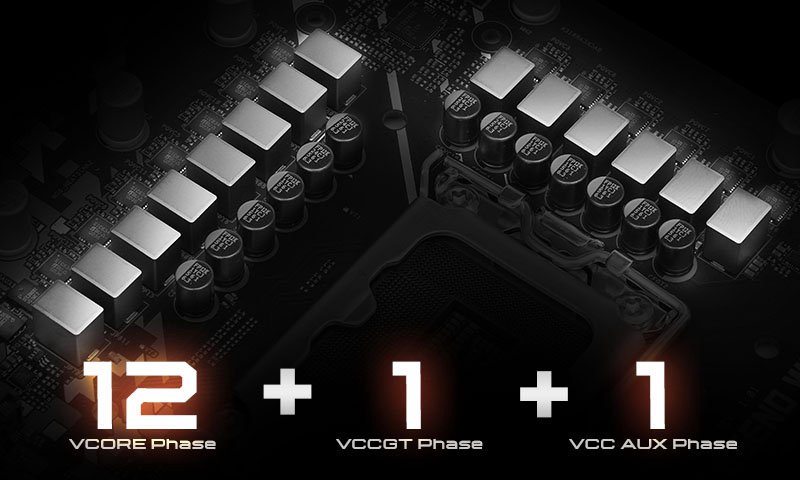

12+1+1 電源フェーズ, Dr.MOS for VCore+GT
4 x DDR5 DIMMs
Dual Channel, 最大 7200+ (OC)
1 PCIe 5.0 x16, 1 PCIe 4.0 x1
グラフィックス出力オプション: HDMI, DisplayPort, eDP
Realtek ALC897 7.1 チャンネル HD オーディオ Codec, Nahimic オーディオ
4 SATA3, 3 Hyper M.2 (PCIe Gen4x4)
2 USB 3.2 Gen2 Type-C (前面に 1 個、背面に 1 個),
1 USB 3.2 Gen2 Type-A (背面),
6 USB 3.2 Gen1 (前面に 2 個、背面に 4 個),
6 USB 2.0 (前面に 4 個、背面に 2 個)
Dragon 2.5G LAN, 802.11ax (WiFi 6E) + Bluetooth 5.3
ASRock Auto Driver Installer

製品の特長
製品の規格
サポート

販売拠点

Dr.MOSは、同期バックセットダウン電圧アプリケーション用に最適化された統合型パワーステージソリューションです！従来のディスクリートMOSFETと比較して、各相に高電流をインテリジェントに供給し、熱結果を改善し、優れた性能を実現します。

頑丈なコンポーネントと CPU への完全かつスムーズな電力供給機能を備えており、ゲーマーに強化されたパフォーマンスを提供します。

6 レイヤーPCBは、安定した信号トレースと電力形状を提供します。これにより、メモリをオーバークロックする際の冷却性能とエネルギー効率を向上させることが出来るので。

2 オンスの銅箔層が採用されています。安定した信号トレースと電力形状を実現し、オーバークロックの際に温度を低く抑えて、優れたエネルギー効率を提供します。

DDR5 XMP および EXPO のサポート

ASRock では、「安定性と信頼性のために構築された」設計コンセプトを念頭に置いており、細部に至るまで妥協はありません。このマザーボードは低損失材料で構築されており、愛好家は事前テスト済みのプロファイルを有効にすることでの DDR5 メモリオーバークロック性能を実現できます。メモリモジュールが Intel^® XMP/AMD EXPO™ 対応であり、オーバークロックが非常に手頃な価格で満足のいくものであり、まったく手間がかからないことをご確認ください。

* メモリオーバークロックには特定のリスクが伴います。オーバークロックすると、システムの安定性に影響を及ぼすことがあります。オーバークロックはご自分の責任と費用で行ってください。EXPO/XMP プロファイルサポートはシステム構成、メモリモジュール、マザーボードモデルによって異なることがあります。Memory QVL で完全なサポート一覧表を参照してください。

PCIe 5.0 + 表面実装技術

従来のDIPスタイルのPCIeスロットと比較して、SMT(表面実装技術)タイプのPCIe スロットは、信号の流れを改善し高速での安定性を最大化しています。これは、最新の PCIe 5.0規格の優れた速度を完全にサポートするための重要な大きな進歩です。
最新のPCI Express 5.0は、128 GBpsの驚異的な帯域幅に対応しています。これにより、将来のハイエンドグラフィックスカードの性能を最大限に引き出すことができます。

ヘッドフォン、ヘッドセット、外部または内部スピーカー、USB、Wi-Fi、アナログ出力、HDMIのいずれを使用していても、Nahimic Audioは、鮮やかでリッチなディテールとともに、最も魅力的なリスニング体験を実現します。

パワフルなアルゴリズムがノイズのない最良の会話を確保して、マイクからの距離に関係なく一貫した音声レベルを提供します。Nahimic オーディオエンジンがサウンドをダイナミックにクリアして、干渉ノイズを取り除き、声のバリエーションを低減します。その結果、さらに良く理解することができて、疲労が軽減します。
●静的ノイズ抑制
●エコーキャンセレーション
●ラテラルサウンドキャンセレーション
●ボイススタビライザー

●サウンドトラッカー
サウンドトラッカーは、優勢なサウンドがどの方向から発生しているかを視覚的に表示するインジケータです。それぞれのサウンドがレーダー上の 360° に適切に配置されるので、ゲーム中に完全に没入できます。

●あらゆるデバイス上で動作します。
ジャック、USB、Bluetooth、HDMI、S/PDIFなど、あらゆるお気に入りのオーディオデバイス上で鮮やかで高品質なサラウンドサウンドをお楽しみいただけます。Nahimic はすべてのお気に入りのオーディオツールと互換性があり、あらゆるオーディオツールで最高のサウンドを確実に提供します。Nahimic が測定および改善し、当社の技術を最適化して、最高の体験をお届けします。

ポリクローム RGB

RGB イルミネーションが備え付けられていることに加えて、オンボード RGB ヘッダーとアドレサブル RGB ヘッダーが搭載されているので、マザーボードをストリップ、 CPU ファン、クーラー、シャーシなどの互換性のある LED デバイスに接続できます。ユーザーは、ポリクローム RGB Sync 認定を受けたアクセサリ全体で RGB LED デバイスを同期化して、自分だけの独自のライティング効果を作成することもできます。

*アドレサブル RGB LED ヘッダーは、最大定格が 3A（5V）の WS2812B アドレッサブル RGB LED ストリップ（5V/Data/GND）に対応します。最大 80 個の LED に対応。長さは 2 メートル以内です。
*RGB LED ヘッダーは、最大定格が 3A（12V）の標準的な 5050 RGB LED ストリップ（12V/G/R/B）に対応します。長さは 2 メートル以内です。
*A Group=Addressable RGB Header, B Group=RGB Header

Dragon 2.5 Gb/s LAN

インテリジェントな 2.5Gb/s LAN プラットフォームは、ホームネットワーキング、コンテンツクリエイター、オンラインゲーマー、そして、高品質ストリーミングメディアの厳しい要件を満たす最大ネットワーキング性能を提供する設計です。標準的なギガビットイーサネットと比較して、ネットワーキング性能を最大 2.5 倍の帯域幅まで強化します。ゲーミング、ファイル転送、バックアップの際に、より高速で妥協のない接続性体験をお楽しみいただけます。

Wi-Fi 6E テクノロジーは、まったく新しい 6GHz スペクトル帯域に拡張されます。これにより、より多くの Wi-Fi 機能が実現され、さらに優れた高速インターネット通信を行うことができます。 Wi-Fi 6E は、より高速なサービスを提供するだけでなく、低遅延を強化し、5G ネットワークと同等のサービスレベルをサポートします。

*Wi-Fi 6E (6GHz) の可用性は、国によって異なる場合があります。

SMAケーブルはその形状から緩みやすくなっています。。小型Key-Eモジュールキャップを使用することでこの問題を改善しました。

eDPコネクタを内蔵する

Supports ASRock 13.3” Side Panel kit

13.3” Side Panel Kit. はASRockマザーボードにeDPコネクタを搭載する一部の製品と組み合わせることが出来ます。eDPコネクタは、デジタルディスプレイ信号と電源を同時に伝送できるオールインワンインターフェースです。13.3インチの液晶ディスプレイは強化ガラスやアクリルサイドパネルを採用する標準フォームファクターPCケースに合うようにデザインされています。PCケース内部に簡単に液晶ディスプレイを装着し、PC状態のモニタリングやビデオ視聴、ストリーミング、または作業用としてサブスクリーンを追加することが出来ます。この新たなeDPディスプレイ方式によって、個々の作業や2つの作業を同時にできる可能性を提供し、作業の生産性とエンターテインメントの楽しさを倍増させることができる新しいプラットフォームです。

*ASRock13.3"サイドパネルキットはマザーボードパッケージに付属しておらず、別途購入して取り付けることができます。

Nディスクドライブを用意する必要はありません! Asrockでは、LANドライバーをプレインストールしているので、ドライバCDを使用するよりも簡単にすべてのドライバーをインストールできるようになります。
step1: 自動ドライバーインストーラーをインストールします
step2: 必要なドライバーを更新します
step3: インストール完了です!

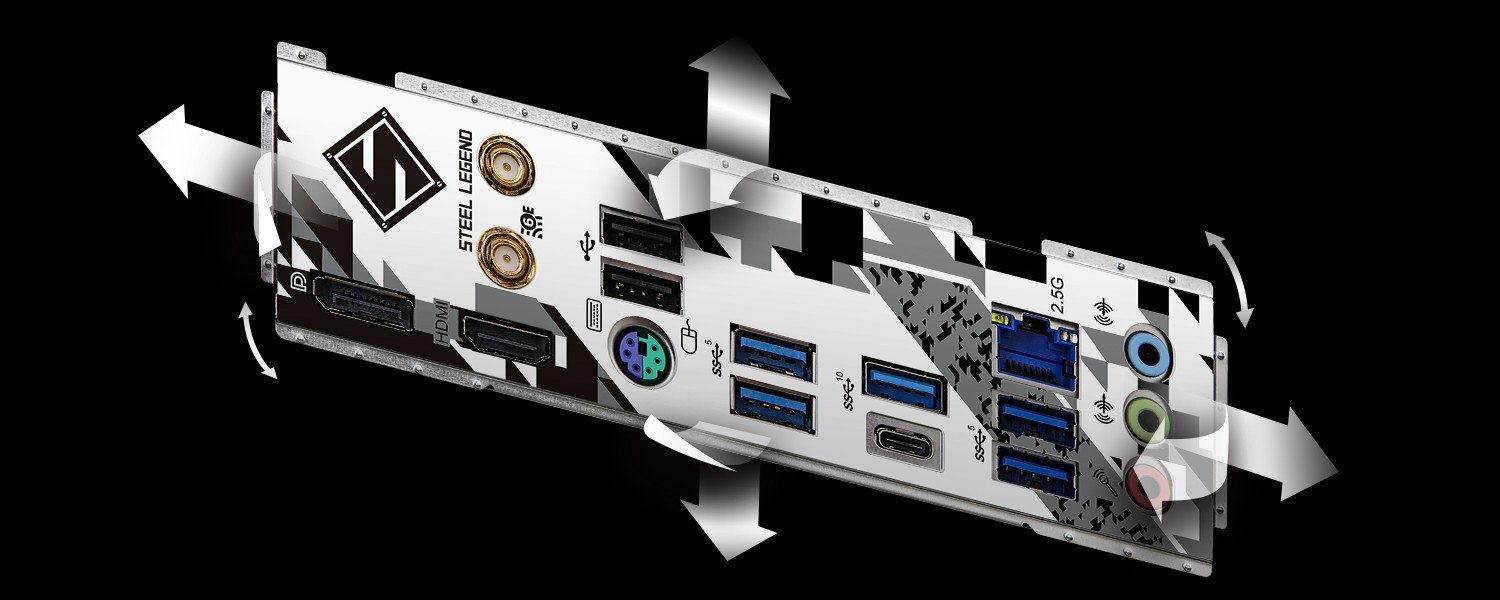

一般的な一体型I/Oシールドはマザーボードに固定されていますが、フレキシブルI/Oシールドは、上下左右に加えて前後にわずかに動くため、取り付けの際PCケースにジャストフィットするように設計されています。

オリジナル機能
- PCIe Gen5 (Graphics)
- デュアルチャネル DDR5
- 12+1+1 電源フェーズ, VCore 用 50A Dr.MOS+GT
- 柔軟な統合型 I/O シールド
- ニチコン製 12K ブラックコンデンサ (日本製高品質の高導電性固体コンデンサ) for VCore
- 2.5G LAN, 802.11ax Wi-Fi 6E モジュール
EZ 更新
- ASRock Auto Driver Installer
EZ トラブルシューター
- ASRock ポストステータスチェッカー
CPU
- 第 14 世代、第 13 世代および第 12 世代 Intel^® Core™ プロセッサーに対応 (LGA1700)
- Intel^® Hybrid テクノロジ
- Intel^® Turbo Boost Max テクノロジ 3.0 対応
- Intel^® 熱速度ブースト (TVB)
- Intel^® Adaptive Boost技術 (ABT)
チップセット
- Intel^® B760
メモリー
- デュアルチャネル DDR5 Memory テクノロジ
- 4 x DDR5 DIMM スロット
- DDR5 non-ECC、アンバッファード・メモリに対応最大 7200+(OC)*
- システムメモリの最大容量: 192GB
- Intel^® 究極のメモリプロファイル (XMP) 対応 3.0

*1DPC 1R最大7200+ MHz（OC）、4800 MHz（ネイティブ）。
1DPC 2R最大6000+ MHz（OC）、4400 MHz（ネイティブ）。
2DPC 1R最大5600+ MHz（OC）、4000 MHz（ネイティブ）。
2DPC 2R最大4800+ MHz（OC）、3600 MHz（ネイティブ）。
BIOS
- GUI でサポートされた 128Mb AMI UEFI Legal BIOS
内蔵グラフィック
- Intel^® Xe グラフィックスアーキテクチャ (Gen 12)
- 1 x eDP 1.4, max. 解像度最大 Full HD 60Hz
- 1 x HDMI 2.1 TMDS Compatible, HDCP 2.3 および max. 解像度最大 4K 60Hz
- 1 x DSC 付き DisplayPort 1.4（圧縮）, HDCP 2.3 および最大解像度 8K 60Hz / 5K 120Hz に対応

*Intel^® UHD グラフィックス・ビルトイン・ビジュアル機能および VGA 出力に対応するのは、GPU が内蔵されているプロセッサを使用する場合だけです.
オーディオ
- 7.1 チャンネル HD オーディオ (Realtek ALC897 オーディオコーデック)
- Nahimic オーディオ
ネットワーク
- 2.5 ギガビット LAN 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- Dragon 2.5G LAN ソフトウェア
- スマート自動調整帯幅制御
- 使いやすいビジュアル UI
- ビジュアルネットワーク使用率統計
- ゲーム、ブラウザ、ストリーミングモード向けの最適化されたデフォルト設定
- ユーザーカスタマイズ優先順位制御

無線 LAN

- 802.11ax Wi-Fi 6E モジュール
- IEEE 802.11a/b/g/n/ac/ax
- 拡張6GHz帯域サポートを備えたデュアルバンド2x2 をサポート*
- 2 本のアンテナで 2 (送信) x 2 (受信) ダイバーシティ・テクノロジーに対応
- Bluetooth 5.3 + ハイスピードクラス II に対応
- MU-MIMO

*Wi-Fi 6E (6GHz 帯) は、Microsoft® Windows® 11 によりサポートされます。利用可否については、各国および地域のさまざまな規制状況によって異なります。 Windows® Update およびソフトウェアアップデートが利用可能になると、(サポートされている国で) 有効化されます。
6E機能には6GHz対応ルーターが必要になります。

拡張スロット

CPU:
- 1 x PCIe 5.0 x16 スロット (PCIE1), x16 モード*
Chipset:
- 1 x PCIe 4.0 x1 スロット (PCIE2)*
- 1 x M.2 ソケット (Key E), タイプ 2230 WiFi/BT PCIe WiFi モジュールと Intel^® CNVio/CNVio2 (統合 WiFi/BT) に対応
- VGA PCIe スロットに 15μ ゴールドコンタクトを採用 (PCIE1)

*起動ディスクとして NVMe SSD に対応

ストレージ

CPU:
- 1 x ハイパー M.2 ソケット (M2_1, Key M), タイプ 2260/2280 PCIe Gen4x4（64 Gb / s）モード対応*
Chipset:
- 1 x ハイパー M.2 ソケット (M2_2, Key M), タイプ 2260/2280 PCIe Gen4x4（64 Gb / s）モード対応*
- 1 x ハイパー M.2 ソケット (M2_3, Key M), タイプ 2260/2280 PCIe Gen4x4（64 Gb / s）モード対応*
- 4 x SATA3 6.0 Gb/s コネクタ

*Intel®ボリューム管理デバイス（VMD）をサポート
起動ディスクとして NVMe SSD に対応

RAID

- SATA ストレージデバイス向けの RAID 0、RAID 1、RAID 5 および RAID 10 に対応

USB

- 2 x USB 3.2 Gen2 Type-C (前面に 1 個、背面に 1 個)
- 1 x USB 3.2 Gen2 Type-A (背面)
- 6 x USB 3.2 Gen1 (前面に 2 個、背面に 4 個)
- 6 x USB 2.0 (前面に 4 個、背面に 2 個)
* すべての USB ポートが ESD 保護をサポート

コネクタ

- 1 x eDP Signal コネクタ
- 1 x SPI TPM ポート
- 1 x シャーシイントルージョンとスピーカーヘッダー
- 1 x RGB LED ポート*
- 3 x アドレサブル LED ヘッダー**
- 1 x CPU ファンコネクタ (4 ピン)***
- 1 x CPU/ウォーターポンプファンコネクタ (4 ピン) (スマートファン速度制御)****
- 3 x シャーシ / ウォータポンプファンコネクタ (4 ピン) (スマートファン速度制御)*****
- 1 x 24 ピン ATX 電源コネクタ (高密度電源コネクタ)
- 2 x 8 ピン 12V 電源コネクタ (高密度電源コネクタ)
- 1 x フロント音源ポートコネクタ
- 2 x USB 2.0 ポート (4 USB 2.0 ポート対応)
- 1 x USB 3.2 Gen1 ポート (2 USB 3.2 Gen1 ポート)
- 1 x フロントパネル Type C USB 3.2 Gen2 ヘッダー (10 Gb/s)

*合計 12V/3A、36W までの LED ストリップに対応

**合計 5V/3A、15W までの LED ストリップに対応

***CPU_FAN1 は最大 1A のファン電力をサポートします (12W).

****CPU_FAN2/WP は最大 2A のファン電力をサポートします (24W).

*****CHA_FAN1~3/WP は最大 2A のファン電力をサポートします (24W).
CPU_FAN2/WP および CHA_FAN1~3/WP は、3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。

後部出入力ポート

- 2 x アンテナポート
- 1 x PS/2 マウス/キーボードポート
- 1 x HDMI ポート
- 1 x DisplayPort 1.4
- 1 x USB 3.2 Gen2 Type-A ポート (10 Gb/s)
- 1 x USB 3.2 Gen2 Type-C ポート (10 Gb/s)
- 4 x USB 3.2 Gen1 ポート
- 2 x USB 2.0 ポート
- 1 x RJ-45 LAN ポート
- HD オーディオジャック: サウンド入力 / フロントスピーカ / マイクロフォン

ソフトウェアと UEFI

ソフトウェア
- ASRock マザーボードユーティリティ (A-Tuning)
- ASRock Dragon 2.5G LAN ソフトウェア
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ モード
- ASRock フル HD UEFI
- UEFI 内の ASRock お気に入り
- ASRock Auto Driver Installer
- ASRock インスタントフラッシュ
- ASRock イージー RAID インストーラ

*これらのユーティリティは APP ショップからダウンロードできます.

付属品

- 1 x ユーザーマニュアル
- 2 x SATAフラットケーブル
- 2 x ASRock WiFi 2.4/5/6 GHz アンテナ
- 3 x M.2 ソケット用ねじ
- 3 x M.2ソケット用スタンドオフ

規格

- Micro ATX 規格: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
- 2oz コパー製 PCB

オペレーションシステム

- Microsoft^® Windows^® 10 64-bit / 11 64-bit

認証

- FCC, CE
- ErP/EuP ready (ErP/EuP ready の電源供給器と同時使用)
