Z490 Extreme4

第 10 世代 Intel^® Core™ プロセッサーと第 11 世代 Intel^® Core™ プロセッサーに対応 (LGA1200)*
11 フェーズ Dr.MOS 電源設計
DDR4 4266MHz+ (OC)
2 PCIe 3.0 x16, 3 PCIe 3.0 x1, 1 M.2 (Key E) for WiFi
AMD CrossFireX™
グラフィックス出力オプション: HDMI, DisplayPort
7.1 チャンネル HD オーディオ (Realtek ALC1200 オーディオコーデック), Nahimic オーディオ
6 SATA3, 1 Hyper M.2 (PCIe Gen4 x4)
2 ウルトラ M.2 (PCIe Gen3 x4 & SATA3)
2 USB 3.2 Gen2 (背面 Type-A+C), 7 USB 3.2 Gen1 (前面に 4 個、背面に 2 個, 前面 Type-C 1 個)
Dragon 2.5 ギガビット LAN
ASRock Polychrome SYNC
*互換性のために更新されたBIOSが必要です。

製品の特長
製品の規格
サポート

販売拠点

PCI Express 4.0ハードウェア対応！

PCI Express 4.0の新時代へようこそ。ASRockマザーボードを賢くお選びください！ Z490マニアレベルマザーボードは、愛好家がPCI Express 4.0標準のハードウェアに対応できるようにする豪華なコンポーネントが搭載されています！

PCIE 4.0クロックジェネレーター

外部ベースクロックジェネレーターを追加し、PCI Express 4.0規格に対応。

PCIE 4.0 M.2ソケット

Hyper M.2 Key Mソケット、4倍高速SSD用のPCI Express 4.0ハードウェアを採用。

PCIE 4.0スチールスロット

PCI Express 4.0ハードウェア要件に基づく強化スチールスロットを装備。

Nahimic Audio

ヘッドフォン、ヘッドセット、外部または内部スピーカー、USB、Wi-Fi、アナログ出力、HDMIのいずれを使用していても、Nahimic Audioは、鮮やかでリッチなディテールとともに、最も魅力的なリスニング体験を実現します。

サウンドトラッカーは、主要なサウンドの発信方向を示す視覚的インジケータです。各サウンドは、ゲーム中に完全に没頭できるようにレーダー上で360°に適切に配置されます。

ベース周波数ブースト（BFB）技術

KシリーズCPUとZファミリプラットフォームのみが最大能力で動作できると言われていました。しかし、ASRock BFB（ベース周波数ブースト）技術を使用すると、非KシリーズCPUをASRockの400シリーズマザーボード（非Zモデルも含む）にインストールし、プロセッサーの隠されたパワーでベース周波数ブーストをすぐに利用できます。

ASRock BFBにより、Kシリーズ以外のCPUとZシリーズ以外のマザーボードでも周波数ブーストを利用できますが、現在のところ周波数ブーストへの対応は、リグに適用されている冷却システムにより異なります。

* BFB周波数性能の結果は、CPUやハードウェア構成によって異なる場合があります。この表に示されている周波数は、参考値です。

Dr. MOS

Dr.MOSは、同期バックセットダウン電圧アプリケーション用に最適化された統合型パワーステージソリューションです！従来のディスクリートMOSFETと比較して、各相に高電流をインテリジェントに供給し、熱結果を改善し、優れた性能を実現します。

プレミアム60Aパワーチョーク

ASRockのプレミアム60Aパワーチョークは、従来のチョークと比較して効果的に飽和電流を最大3倍向上させ、マザーボードに供給するVcore電圧を強化します。

11 電源フェーズ設計

頑丈なコンポーネントとCPUへの完全かつスムーズな電力供給を特徴としています。さらに、上級ゲーム愛好家向けに、内部温度を上昇させることなく、比類のないオーバークロック機能と強化された性能を実現します。

放熱PCB技術

贅沢な機能にはオンボード放熱PCBも含まれます。放熱PCBは、マザーボードにより神秘的なタッチを加えます。この設計は PCB から熱を効果的に取り除き、温度を最大4.1 ℃下げます。

2 オンスのコパー PCB

2 オンスのコパー製内部レイヤーが採用されています。安定した信号トレースと電力形状を実現し、オーバークロックの際に温度を低く抑えて、優れたエネルギー効率を提供します。最新のDDR4メモリモジュールに対応し、究極のメモリ性能を実現します。

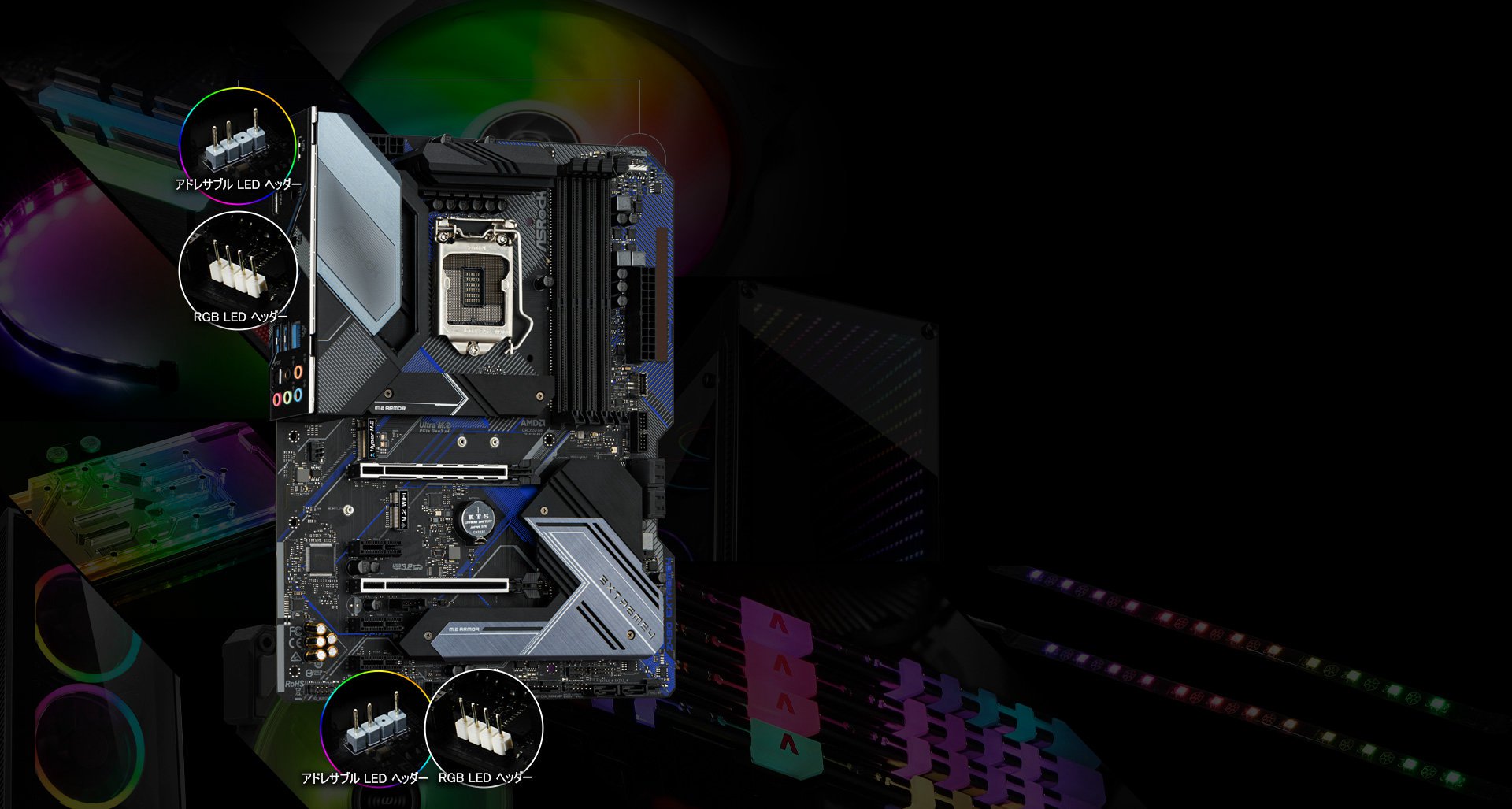

独自のライティング効果を作成 - ポリクローム RGB

ASRock シリーズのマザーボードは驚きの性能と素晴らしい外観をお届けします。あなた独自のカラフルなライティング効果を作成できます。ASRock は包括的な制御を提供して、内蔵 RGB LED または接続した LED ストリップ、CPU ファン、クーラー、シャーシ、その他の RGB デバイスを円滑に動作させます。ポリクローム RGB Sync 認定を受けたアクセサリ全体でデバイスを同期化することもできます。

*アドレサブル RGB LED ヘッダーは、最大電力定格が 3A (5V) の WS2812B アドレサブル RGB LED ストリップ（5V/Data/GND）に対応します。最大 80 個の LED に対応。長さは 2 メートル以内です。
*RGB LED ヘッダーは、最大電力定格 3A (12V) の標準的な 5050 RGB LED ストリップ（12V/G/R/B）に対応します。長さは 2 メートル以内です。

Dragon 2.5 Gb/s LAN

インテリジェントな 2.5Gb/s LAN プラットフォームは、ホームネットワーキング、コンテンツクリエイター、オンラインゲーマー、そして、高品質ストリーミングメディアの厳しい要件を満たす最大ネットワーキング性能を提供する設計です。標準的なギガビットイーサネットと比較して、ネットワーキング性能を最大 2.5 倍の帯域幅まで強化します。ゲーミング、ファイル転送、バックアップの際に、より高速で妥協のない接続性体験をお楽しみいただけます。

他のネットワークトラフィックよりも先にゲームトラフィックを自動的に検出して高速化することで、スムーズでひっかかりのないインゲーム性能と競争力を提供します。

ソリッド M.2 ソリューションのパフォーマー

SSD 向けの 2 つの M.2

より高容量で高速なタイプ 22110 M.2 NVMe SSD に対応して、性能のニーズを満たします。2 つの Ultra M.2 ソケットが SATA3 6Gb/s モードおよび PCIe Gen3 x4 モードの両方に対応し、データ転送速度を 32Gb/s まで押し上げます。

M.2 Armors

優れた M.2 SSD 保護は、長寿命と安定性のために重要です。ASRock は、完全 M.2 Armor ソリューションを提供して、SSD が特定の低温で動作できるようにします。

M.2 x 2 (Full Coverage PCIe Gen3 x4 & SATA3 )

2つのUSB 3.2 Gen2（Type-A + Type-C）

このマザーボードの背面I/OにはType-A USBポートとType-C USB 3.2 Gen2ポートが実装されています。次世代USB 3.2 Gen2デバイスに対応し、最大10 Gbpsのデータ転送速度を提供します。

USB 3.2 Gen2 がデータ転送速度を 2 倍にします !

USB 3.2 Gen2 Type-C が充電速度を 2 倍にします!

*Charge speed may vary due to controller protocol, please make sure your device can support 3.0A charging.

フレキシブルIOシールド

一般的な一体型I/Oシールドはマザーボードに固定されていますが、フレキシブルI/Oシールドは、上下左右に加えて前後にわずかに動くため、取り付けの際PCケースにジャストフィットするように設計されています。

Live Update & APP ショップ

ASRock APP ショップは使い易い設計です。ユーザーは、さまざまなアプリやサポートソフトウェアをダウンロードできます。 ASRock APP ショップを使えば、システムを簡単に最適化して、マザーボードを最新の状態に維持できます。

完全スパイク保護

マザーボードに搭載されている繊細なデジタルコンポーネントは電力サージの影響を受け易いので、超過電流があると、直ちにシステムの誤作動につながることがあります。ASRock の完全スパイク保護には様々なテクノロジが採用されており、お使いのマザーボードのコンポーネントが想定外の電圧スパイクによって破損することを防止します。

オリジナル機能
ASRock USB 3.2 Gen2
- ASRock USB 3.2 Gen2 Type-A ポート (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-C ポート (10 Gb/s)
ASRock スーパーアロイ
- XXL アルミニウム合金製ヒートシンク
- プレミアム 60A パワーチョーク
- 50A Dr.MOS
- ニチコン製 12K ブラックコンデンサ (日本製高品質の高導電性固体コンデンサ)
- I/O の武装
- 形状 PCB 設計
- マットブラック PCB
- 高密度ガラス繊維 PCB
- 2oz コパー製 PCB 2.5G LAN
ASRock スチール製スロット
ASRock フルカバー M.2 ヒートシンク
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock ウルトラ M.2 (PCIe Gen3 x4 & SATA3)
ASRock ウルトラ USB パワー
ASRock ポストステータスチェッカー (PSC)
ASRock 完全スパイク保護 (あらゆる USB、オーディオ、LAN ポート向け)
ASRock ライブ更新と APP ショップ
CPU
- 第 10 世代 Intel^® Core™ プロセッサーと第 11 世代 Intel^® Core™ プロセッサーに対応 (LGA1200)
- デジタル電源
- 11 電源フェーズ設計
- Intel^® Turbo Boost Max テクノロジ 3.0 対応
- Intel^® K-Series unlocked CPU に対応
- ASRock BCLK フルレンジオーバークロッキングに対応
- ASRock ハイパー BCLK エンジン III
チップセット
- Intel^® Z490
メモリー
- デュアルチャネル DDR4 メモリテクノロジー
- 4 x DDR4 DIMM スロット
- DDR4 4266+(OC)* / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933 / 2800 / 2666 / 2400 / 2133 non-ECC、アンバッファード・メモリに対応
- ECC UDIMM メモリモジュールに対応 (non-ECC モードで動作)
- システムメモリの最大容量: 128GB**
- Intel^® 究極のメモリプロファイル (XMP) 2.0 対応
- DIMM スロット内に 15μ ゴールドコンタクトを採用

*詳細情報は ASRock のウェブサイト内のメモリーサポート一覧表をご覧ください。
Core™（i9/i7）は、最大2933までのDDR4に対応します。; Core™(i5/i3）は最大2666までのPentium®およびCeleron®に対応します。

**OS 上の理由により Windows^® 32-bit では使用メモリが 4GB 未満となります。Windows^® 64-bit で 64-bit の CPU をする場合、この制限はありません。
BIOS
- 128Mb AMI UEFI Legal BIOS、多言語 GUI サポート付き
- ACPI 6.0 ウェークアップ機能対応
- SMBIOS 2.7 対応
- CPU コア / キャッシュ, GT, DRAM, VPPM, PCH 1.05V, VCCIO, VCCST, VCCSA 電圧マルチ調整
内蔵グラフィック
- ハードウェアアクセラレーションコーデック: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1**
- グラフィックス、メディア、コンピューティング: Microsoft^® DirectX 12, OpenGL 4.5, Intel^® Built In Visuals, Intel^® Quick Sync Video, ハイブリッド/スイッチャブルグラフィックス, OpenCL 2.1
- ディスプレイおよびコンテンツのセキュリティ: Rec. 2020 (広色域), Microsoft^® PlayReady 3.0, Intel^® SGX コンテンツ保護, UHD/HDR ブルーレイディスク
- デュアルグラフィックス出力: HDMI、DisplayPort 1.4 コネクタは独立したディスプレイコントローラーです
- HDMI 1.4対応、最大解像度 4K x 2K (4096x2160) @ 30Hz
- 最大以下の解像度で DisplayPort 1.4 入力をサポートします 4K x 2K (4096x2304) @ 60Hz
- Auto Lip Sync、Deep Color (12bpc)、xvYCC、HBR (High Bit Rate Audio)、HDMI 1.4 をサポート (HDMI モニターが必要)
- HDCP 2.3 機能、HDMI 1.4、DisplayPort 1.4 ポート対応
- 4K Ultra HD (UHD) 使用、HDMI 1.4、DisplayPort 1.4 ポート対応

*Intel^® UHD グラフィックス・ビルトイン・ビジュアル機能および VGA 出力に対応するのは、GPU が内蔵されているプロセッサを使用する場合だけです.

**VP9 10ビットとVC-1はデコード専用です。
VP8およびVP9エンコードは、Windows®OSではサポートされません。
オーディオ
- 7.1 チャネル HD Audio およびコンテンツ保護機能 (Realtek ALC1200 オーディオコーデック)
- Premium Blu-ray 音質対応
- サージ保護に対応
- SN 比 110dB の DAC (差動アンプ搭載)
- PCB 絶縁シールド
- 左右のオーディオチャンネル用の個別の PCB レイヤー
- ゴールドオーディオジャック
- Nahimic オーディオ
ネットワーク
- 2.5 ギガビット LAN 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- Dragon 2.5G LAN ソフトウェア
- スマート自動調整帯幅制御
- 使いやすいビジュアル UI
- ビジュアルネットワーク使用率統計
- ゲーム、ブラウザ、ストリーミングモード向けの最適化されたデフォルト設定
- ユーザーカスタマイズ優先順位制御
- インターネットウェークアップ (Wake-On-LAN) 対応
- 雷/静電気放電 (ESD) 保護に対応
- エネルギー高効率イーサネット 802.3az に対応
- PXE 対応

拡張スロット

- 2 x PCI Express 3.0 x16 スロット (PCIE1/PCIE3: でシングル x16 (PCIE1); でダブル x16 (PCIE1) / x4 (PCIE3)*
- 3 x PCI Express 3.0 x1 スロット
- AMD Quad CrossFireX™、CrossFireX™ 対応
- 1 x M.2 ソケット (Key E), タイプ 2230 WiFi/BT PCIe WiFi モジュールおよび Intel^® CNVi (統合 WiFi/BT)
- VGA PCIe スロットに 15μ ゴールドコンタクトを採用 (PCIE1)

*起動ディスクとして NVMe SSD に対応

ストレージ

- 6 x SATA3 6.0 Gb/s コネクタ、サポート RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage テクノロジ 17), NCQ、AHCI およびホットプラグ機能*
- 1 x ハイパー M.2 ソケット (M2_1), M Key タイプ 2260/2280 M.2 モジュール、および、最大 Gen4x4 (64 Gb/s)までの M.2 PCIe モジュールに対応 (M2_1スロットは第11世代インテル®プロセッサーセッサーのみでサポートされています。)**
- 1 x ウルトラ M.2 ソケット (M2_2), M Key タイプ 2260/2280 M.2 SATA3 6.0 Gb/s モジュール、および、最大 Gen3 x4 (32 Gb/s) までの M.2 PCIe モジュールに対応**
- 1 x ウルトラ M.2 ソケット (M2_3), M キータイプ 2260/2280/22110 M.2 SATA3 6.0 Gb/s モジュールと最大 Gen3 x4 (32 Gb/s) までの M.2 PCIe モジュールに対応**

*M2_2 が SATA タイプ M.2 デバイスで使用されている場合は、SATA3_1 は無効になります。
M2_3 が SATA タイプ M.2 デバイスで使用されている場合は、SATA3_5 は無効になります。

**Intel^® Optane™ テクノロジーに対応
起動ディスクとして NVMe SSD に対応
ASRock U.2 キット

コネクタ

- 1 x SPI TPM ポート
- 1 x 電源 LED とスピーカーヘッダー
- 2 x RGB LED ポート*
- 2 x アドレサブル LED ヘッダー**
- 1 x CPU ファンコネクタ (4 ピン)***
- 1 x CPU/ウォーターポンプファンコネクタ (4 ピン) (スマートファン速度制御)****
- 5 x シャーシ / ウォータポンプファンコネクタ (4 ピン) (スマートファン速度制御)*****
- 1 x 24 ピン ATX 電源コネクタ (高密度電源コネクタ)
- 1 x 8 ピン 12V 電源コネクタ (高密度電源コネクタ)
- 1 x 4 ピン 12V 電源コネクタ (高密度電源コネクタ)
- 1 x フロント音源ポートコネクタ
- 1 x Thunderbolt™ AIC コネクタ (5 ピン) (対応するのは ASRock Thunderbolt™ AIC R2.0 カードだけです。)
- 2 x USB 2.0 ポート (4 USB 2.0 ポート対応) (Intel^® Z490) (静電気放電 (ESD) 保護に対応)
- 2 x USB 3.2 Gen1 ポート (4 USB 3.2 Gen1 ポート対応) (ASMedia ASM1074 ハブ) (静電気放電 (ESD) 保護に対応)
- 1 x フロントパネル Type C USB 3.2 Gen1 ヘッダー (Intel^® Z490) (静電気放電 (ESD) 保護に対応)

*合計 12V/3A、36W までの LED ストリップに対応

**合計 5V/3A、15W までの LED ストリップに対応

***CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。

**** CPU_FAN2/WP_3A は最大 3A (36W) の出力の水冷式クーラーファンに対応します。

*****シャーシ / ウォーターポンプファンは最大 2A (24W) の出力の水冷式クーラーファンに対応します.
CPU_FAN2/WP_3A, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP および CHA_FAN5/WP は、3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。

後部出入力ポート

- 2 x アンテナ取り付けポイント
- 1 x PS/2 マウス/キーボードポート
- 1 x HDMI ポート
- 1 x DisplayPort 1.4
- 1 x SPDIF 光出力コネクタポート
- 2 x USB 2.0 ポート (静電気放電 (ESD) 保護に対応)
- 1 x USB 3.2 Gen2 Type-A ポート (10 Gb/s) (リドライバー) (静電気放電 (ESD) 保護に対応)
- 1 x USB 3.2 Gen2 Type-C ポート (10 Gb/s) (リドライバー) (静電気放電 (ESD) 保護に対応)
- 2 x USB 3.2 Gen1 ポート (Intel^® Z490) (静電気放電 (ESD) 保護に対応)*
- 1 x RJ-45 エリアネットワークポートおよび LED インジケータ (アクティビティ/リンク LED と速度 LED)
- HD オーディオジャック: リアスピーカ / ミドルスピーカ / 低音スピーカ / サウンド入力 / フロントスピーカ / マイクロフォン (ゴールドオーディオジャック)

*USB3_12 ポートでウルトラ USB パワーに対応します。
* USB3_12 ポートでは ACPI ウェークアップ機能に対応しません。

ソフトウェアと UEFI

ソフトウェア
- ASRock マザーボードユーティリティ (A-Tuning)
- ASRock Dragon 2.5G LAN ソフトウェア
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ モード
- ASRock フル HD UEFI
- UEFI 内の ASRock お気に入り
- ASRock インスタントフラッシュ
- ASRock インターネット・フラッシュ
- ASRock イージー RAID インストーラ

*これらのユーティリティは APP ショップからダウンロードできます.

付属ディスク

- ドライバ, ツールソフト, アンティウィルス (トライアル), グーグルクローム・ブラウザー & ツールバー

付属品

- ユーザーマニュアル/クイックインストールガイド、サポートディスク
- 4 x SATAフラットケーブル
- 4 x M.2 ソケット用ねじ
- 2 x M.2ソケット用スタンドオフ

ハードウェアモニター

- 温度センシング: CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- ファンタコメータ: CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- 静音ファン (CPU 温度に従ってシャーシファン速度を自動調整): CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- ファンマルチ速度制御: CPU, CPU / ウォーターポンプ, シャーシ / ウォーターポンプファン
- 電圧範囲: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.05V, VCCSA, VCCST, VCCIO

規格

- ATX 規格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 2oz コパー製 PCB

オペレーションシステム

- Microsoft^® Windows^® 10 64-bit / 11 64-bit

認証

- FCC, CE
- ErP/EuP ready (ErP/EuP ready の電源供給器と同時使用)
