Z390 Taichi Ultimate

Prise en charge des processeurs Intel^® Core™de 9ème et 8ème génération (Socket 1151)
AQUANTIA^® / Marvell 10 LAN Gigabit, Intel^® Dual LAN Gigabit
PWM IR Numérique, 12 phase de puissance
Supporte DDR4 4200+(OC)
3 PCIe 3.0 x16, 2 PCIe 3.0 x1
NVIDIA^® Quad SLI™, AMD 3-Way CrossFireX™
Sorties graphiques disponibles: HDMI, DisplayPort
l'audio 7.1 CH HD (Codec l'audio Realtek ALC1220)
Compatibilité Purity Sound™ 4 & DTS Connect
8 SATA3, 3 Ultra M.2 (PCIe Gen3 x4 & SATA3)
5 USB 3.1 Gen2 (1 Type C en façade, 1 Type C arrière, 3 Type A arrière)
8 USB 3.1 Gen1 (4 en façade, 4 l'arrière)
WiFi Intel^® 2T2R Dual Band 802.11ac (2.4/5GHz), débit sans-fil jusqu'à 1.73Gbps et Bluetooth v5.0
ASRock Polychrome SYNC
Hyper BCLK Engine II

Ce modèle ne peut être vendu dans le monde entier. S'il vous plaît contactez votre revendeur local pour la disponibilité de ce modèle dans votre région.

Caractéristique
Spécifications
Support

Où Acheter

AQUANTIA^® 10Gb/s BASE-T Ethernet

Le nouveau standard réseau 10Gb/s a été spécifiquement conçu pour répondre aux attentes des utilisateurs qui recherche une amélioration immédiate et significative des performances. Grâce au contrôleur AQUANTIA AQtion™, cette carte mère offre des taux de transfert atteignant 10-gigabit/sec via des câbles réseau Cat6. Ce contrôleur Ethernet 10Gb/s est totalement compatible avec les réseaux à 5Gb/s, 2.5Gb/s et Gigabit LAN. C’est une solution parfaitement adaptée aux Media Centers, aux stations de travail et aux configurations Gaming.

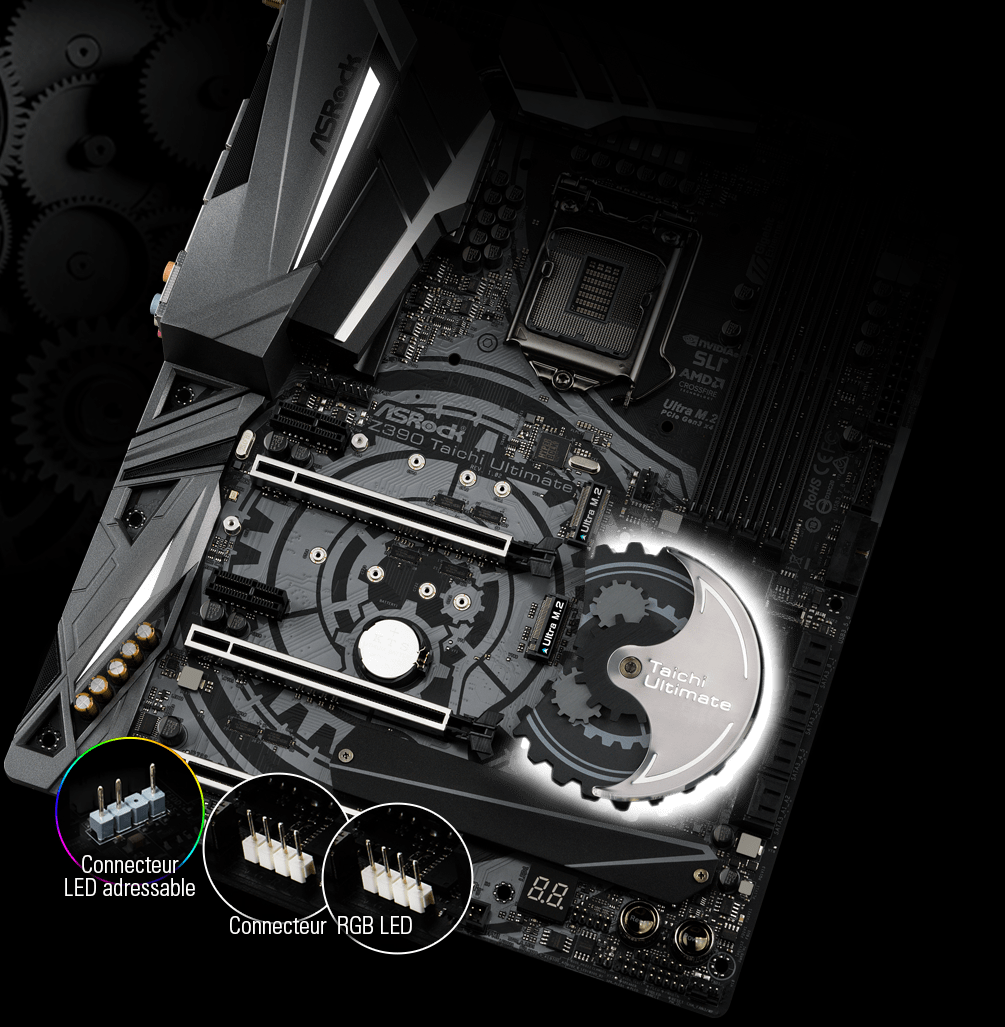

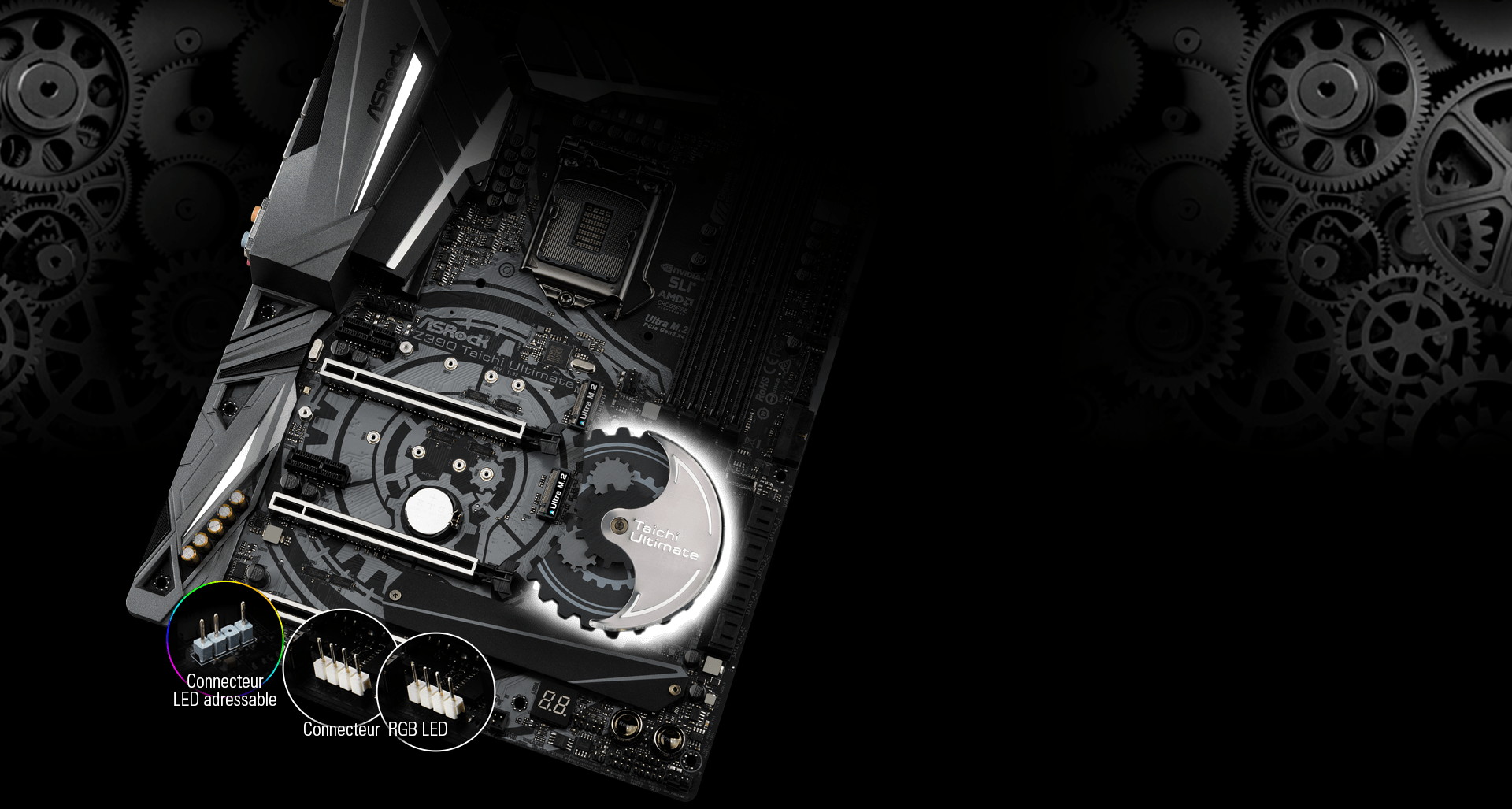

VOTRE ÉCLAIRAGE PERSONNALISÉ – POLYCHROME RGB

En marge de la solution d'éclairage RGB intégrée, les connecteurs RGB embarqués et le port adressable permettent à cette carte mère de gérer des périphériques compatibles comme les bandeaux LED, les ventilateurs pour les processeurs, les radiateurs ou le châssis et bien plus encore. Les utilisateurs peuvent maintenant synchroniser tous leurs périphériques LED avec les accessoires de synchronisation certifiés Polychrome RGB pour créer des effets lumineux vraiment personnalisés.

*Le connecteur RGB LED adressable accepte les bandeaux LED RGB WS2812B (5V/DATA/GND) avec une puissance maximale de 3A (5V), un nombre de LEDs ne dépassant pas 80 unités et une longueur maximale de 2 mètres.
*Le connecteur RGB LED accepte les bandeaux LED standards 5050 (12V/G/R/B) avec une puissance maximale de 3A (5V) et une longueur maximale de 2 mètres.

Connexions Internet sans fil ultrarapides

WiFi Intel^® 802.11ac 2T2R Wave 2 & BT 5.0

Personne n'a de temps à perdre avec les signaux WiFi trop faibles et une connexion internet trop lente ! C'est pourquoi cette carte mère est livrée avec l'adaptateur Intel^® Wireless-AC 9260 de nouvelle génération. Ce module prend en charge les solutions sans fil 802.11ac intégrées et offre les technologies Bluetooth^® 5 et Wi-Fi 802.11ac 2.4/5Ghz 2x2 incluant des fonctions de type Wave 2 telles que les canaux 160MHz, fournissant jusqu'à 1.73Gbps et compatibles MU-MIMO en liaison descendante. La vitesse WiFi doublée et la qualité supérieure du signal Bluetooth peuvent améliorer considérablement votre expérience de connexion à la maison, au travail ou en déplacement.

*La bande passante doublée 160MHz avec vitesse maximale atteignant 1.73Gbps n'est supportée que par les routeurs 802.11ac Wave 2.

Purity Sound™ 4

Il est temps de profiter d’un rendu audio encore plus pur et en ultra haute définition. Purity Sound 4 est une combinaison de plusieurs composants matériels et de solutions audio logicielles : Rendu sonore 7.1 canaux HD, codec audio Realtek ALC1220, couches de PCB indépendantes pour les canaux gauche/droite, DAC avec SNR de 120dB et les meilleures technologies disponibles actuellement pour une expérience sonore de grande qualité.

120dB SNR DAC

RGB LED

Gold Audio connector

TI^® NE5532 Premium Headset Amplifier

Individual PCB Layers for R/L Audio Channel

Impedance Sensing on Rear Out Port

PCB Isolate Shielding

Pure Power-In

Nichicon Fine Gold Series Audio Caps

Radiateur en alliage d’aluminium XXL

Le radiateur en alliage d’aluminium et son design extra large assure une dissipation thermique optimale au niveau du MOSFET et du chipset pour que votre système soit encore plus stable.

Bobine d’alimentation Premium 60A

A la différence des modèles classiques, les bobines d’alimentation Premium de nouvelle génération ASRock améliorent et optimisent le voltage VCore délivré à la carte mère.

Bobine mémoire Premium en alliage

Conçues spécialement pour l’alimentation de la mémoire, les bobines en alliage de nouvelle génération bénéficient d’une conception hautement magnétique et résistante à la chaleur, pour une alimentation encore plus stable et plus fiable de la carte mère.

MOSFET Dual-Stack (DSM)

Dual-Stack MOSFET (DSM) est un nouveau design innovant pour les MOSFETs Deux coeurs en silicium sont intégrés dans chaque MOSFET. Plus grande est la zone de coeurs en silicium, plus importante est la résistance à la saturation (Rds(on)). L’alimentation Vcore du processeur est rendue plus efficace par la présence de cette zone de silicium étendue et la réduction de la saturation (Rds(on)) 1.2 mΩ.

Condensateurs Combo Caps

L'utilisation combinée de condensateurs 820uF + 100uF assure une alimentation du Vcore CPU plus efficace et plus fiable.

Condensateurs Nichicon 12K Black

Condensateurs haut de gamme 12K Black avec durée de vie de 12.000 heures. À la différence des autres cartes mères haut de gamme du marché qui intègrent des condensateurs dont la durée de vie n’excède pas 10.000 heures, ASRock utilise des condensateurs Nichicon 12K Black qui offrent une durée de vie supérieure de 20% ainsi qu’une stabilité et une fiabilité accrues.

I/O Armor

Une nouvelle technique de protection des composants les plus importants de votre carte mère, placée près du panneau E/S arrière, qui les protège contre les dommages causés par l’électricité statique.

PCB Noir Mat

Un nouveau schéma de couleurs combinant noir mat et cuivre pour mettre en valeur les prestigieux composants des cartes mères ASRock haut de gamme.

High Density Glass Fabric PCB

Cette conception haute densité du PCB réduit les espaces entre les différentes couches du PCB pour mieux protéger la carte mère contre les chocs électriques causés par la présence d’humidité.

Caractéristiques
ASRock USB 3.1 Gen2
- ASRock Connecteur pour USB 3.1 Gen2 Type C en façade (10 Gb/s)
- ASRock Ports USB 3.1 Gen2 Type A arrière (10 Gb/s)
- ASRock Port USB 3.1 Gen2 Type C arrière (10 Gb/s)
ASRock Super Alliage
- Radiateur XXL en alliage d’aluminium
- Bobine d’alimentation Premium 60A
- Bobine mémoire Premium en alliage (Réduction de 70% des pertes en comparaison des bobines à base de poudre de fer)
- Dual-Stack MOSFET (DSM)
- Condensateurs Combo Caps (Condensateurs Nichicon 12K Black)
- Condensateurs Nichicon 12K Black (Condensateurs polymères haute qualité de fabrication 100% japonaise)
- I/O Armor
- PCB Noir Mat
- PCB High Density Glass Fabric
AQUANTIA^® / Marvell 10G LAN
Intel^® 802.11ac WiFi
ASRock Slots « Steel »
Dissipateur thermique M.2 ASrock avec couverture intégrale
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (Pour tous les ports USB, l'audio et réseau)
ASRock Live Update & APP Shop
CPU
- Prise en charge des processeurs Intel^® Core™de 9ème et 8ème génération (Socket 1151)
- PWM IR Numérique
- 12 phase de puissance
- Prend en charge la technologie Intel^® Turbo Boost 2.0
- Compatible avec les processeurs débloqués Intel^® K-Series
- Overclocking ASRock BCLK
- Supporte ASRock Hyper BCLK Engine II
Chipsets
- Intel^® Z390
Mémoire
- Mémoire DDR4 Double Canal
- 4 x DDR4 DIMM
- Supporte DDR4 4200+(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, unbuffered
- Accepte les modules de mémoire UDIMM ECC (Ces modules ne fonctionneront qu'en mode non-ECC)
- Capacité mémoire maximale du système: 128GB*
- Compatible avec les fonctionnalités Intel^® Extreme Mémoire Profile (XMP) 2.0
- Contacts de DIMM en ou 15μ

*En raison de limitations dues au système d'exploitation, la quantité de mémoire utilisée sous Windows^® 32-bit peut être inférieure à 4 GB. Cette limitation ne concerne pas les systèmes d'exploitation 64-bit accompagnés de processeurs 64-bit.
BIOS
- 2 x BIOS 128Mb AMI UEFI avec interface graphique multilangue (1 x BIOS principal et 1 x BIOS de secours)
- Supporte Technologie Secure Backup UEFI
- Compatible avec les fonctions de réveil ACPI 6.0
- Supporte SMBIOS 2.7
- CPU Core/Cache, GT Core/Cache, DRAM, VTT DDR, PCH 1.0V, VCCIO, CPU PLL 2, VCCSA, VCCPLL, Tueur de bogue froid CPU, CPU PLL 1, CLK VDD, DMI, CPU interne PLL, GT PLL, Ring PLL, Agent système PLL, Contrôleur de mémoire PLL Multi-ajustement de tension
Vidéo Intégrée
- Fonction Compatible avec les effets Visuals intégrés au contrôleur Intel^® UHD Graphics supportée : Intel^® Quick Sync Video avec AVC, MVC (S3D) et MPEG-2 Full HW Encode1, Intel^® InTru™ 3D, Technologie Intel^® Clear Video HD, Intel^® Insider™, Intel^® UHD Graphics
- DirectX 12
- Encodage/Décodage HWA : AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Décoder seulement), MPEG2, MJPEG, VC-1
- Double sortie graphique: Supporte HDMI et DisplayPort 1.2 par des contrôleurs d'affichage indépendants
- Compatible HDMI 1.4 avec résolution maximale jusqu’à 4K x 2K (4096x2160) @ 30Hz
- Compatible DisplayPort 1.2 avec résolution maximale jusqu’à 4K x 2K (4096x2304) @ 60Hz
- Compatible avec les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate l'audio) avec HDMI 1.4 (Un écran compatible HDMI est requis)
- Supporte HDCP 2.2 avec HDMI 1.4 et DisplayPort 1.2
- Compatible avec la lecture 4K Ultra HD (UHD) via les ports HDMI 1.4 et DisplayPort 1.2

*La technologie Intel^® UHD Graphics et les sorties VGA ne sont disponibles que sur les processeurs intégrant un contrôleur graphique.
Audio
- l'audio HD 7.1 Canaux avec Protection de Contenu (Codec l'audio Realtek ALC1220)
- Prise en charge de l'l'audio Premium Blu-ray
- Protection contre les surtensions
- Supporte Purity Sound™ 4
- Condensateurs l'audio Nichicon Fine Gold Series
- DAC avec SNR de 120dB et amplificateur différentiel
- Amplificateur Premium NE5532 pour connecteur l'audio sur le panneau de façade (Accepte les casques l'audio jusqu’à 600 Ohms)
- Pure Puissance-In
- Technologie Direct Drive
- Protection et isolation du PCB
- Détection de l'impédance sur le port de sortie arrière
- Couches individuelles sur le PCB pour les canaux l'audio gauche/droit
- RGB LED
- Connecteurs jacks l'audio Or
- Connecteur l'audio ou 15μ
- Compatibilité DTS Connect

Réseau

1 x 10 LAN Gigabit 10/100/1000/2500/5000/10000 Mb/s (AQUANTIA^® / Marvell AQC107):
- Compatible Wake-On-LAN
- Protection contre les décharges électrostatiques et les surcharges liées aux orages
- Supporte PXE
2 x LAN Gigabit 10/100/1000 Mb/s (1 x Intel^® I219V, 1 x Intel^® I211AT):
- Compatible Wake-On-LAN
- Protection contre les décharges électrostatiques et les surcharges liées aux orages
- Compatible Dual LAN avec fonction de Teaming*
- Compatible avec la fonction Ethernet 802.3az
- Supporte PXE

*La fonction de Teaming est disponible sous Windows^® 10 RS2 et les versions ultérieures.

Réseau sans fil

- Module Intel^® 802.11ac WiFi
- Supporte IEEE 802.11a/b/g/n/ac
- Compatible Dual-Band (2.4/5 GHz)
- Compatible avec les connexions sans fil jusqu’à 1733Mbps
- 2 antennes compatibles avec la technologie diversity 2x2 (Émission / Réception)
- Compatible Bluetooth 5.0 + High Speed Class II
- Supporte MU-MIMO

Slots

- 3 x PCI Express 3.0 x16 (PCIE2/PCIE4/PCIE5: Single en mode x16 (PCIE2); dual en mode x8 (PCIE2) / x8 (PCIE4); triple en mode x8 (PCIE2) / x4 (PCIE4) / x4 (PCIE5))*
- 2 x PCI Express 3.0 x1 (PCIe flexible)
- Supporte AMD Quad CrossFireX™, 3-Way CrossFireX™ et CrossFireX™
- Compatible NVIDIA Quad SLI™ et SLI™
- Prise en charge de NVIDIA^® NVLink™ avec deux cartes graphiques de la gamme NVIDIA^® GeForce RTX**
- 1 x Socket M.2 vertical (Key E) avec the bundled WiFi-802.11ac PCIe Module WiFi (Panneau E/S arrière)
- Slot VGA PCIe avec contacts en ou 15μ (PCIE2)

*Accepte les SSDs NVMe en mode disque de démarrage

**Le Bridge NVIDIA^® NVLink™ n'est pas fourni. Si nécessaire, vous devrez l'acquérir directement chez NVIDIA^®..

Stockage

- 6 x connecteurs SATA3 6.0 Go/s, compatible RAID (RAID 0, RAID 1, RAID 5, RAID 10, Technologie Intel^® Rapid Storage 16), NCQ, AHCI et Hot Plug*
- 2 x connecteurs SATA3 6.0 Gb/s avec contrôleur ASMedia ASM1061, compatibles NCQ, AHCI et Hot Plug
- 1 x Socket Ultra M.2 (M2_1), accepte les modules M Key 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s et M.2 PCI Express jusqu’à Gen3 x4 (32 Gb/s)**
- 2 x Sockets Ultra M.2 (M2_2 et M2_3), accepte les modules M Key 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s et M.2 PCI Express jusqu’à Gen3 x4 (32 Gb/s)**

*M2_1, SATA3_0 et SATA3_1 sont des lignes partagées. Si l'une d'entre elles est utilisée, les autres seront désactivées.
Si le M2_2 est occupé par un périphérique M.2 SATA, les ports SATA3_3 seront désactivés.
M2_3, SATA3_4 et SATA3_5 sont des lignes partagées. Si l'une d'entre elles est utilisée, les autres seront désactivées.

**Compatible avec la technologie Intel^® Optane™
Accepte les SSDs NVMe en mode disque de démarrage
Supporte Kit ASRock U.2

Slot disponibles

- 1 x Connecteur TPM
- 1 x LED d'alimentation et connecteur pour haut-parleur
- 2 x Connecteur RGB LED*
- 1 x Connecteur LED adressable**
- 1 x Connecteur pour ventilateur de CPU (4-pin)***
- 1 x Connecteur pour ventilateur CPU/pompe à eau (4-pin) (Smart Fan Speed Control)****
- 6 x Connecteurs pour ventilateur de châssis/pompe à eau (4-pin) (Smart Fan Speed Control)*****
- 1 x Connecteur d'alimentation ATX 24-pin (Connecteur d’alimentation haute densité)
- 1 x Connecteur d'alimentation 8-pin 12V (Connecteur d’alimentation haute densité)
- 1 x Connecteur d'alimentation 4-pin 12V (Connecteur d’alimentation haute densité)
- 1 x Connecteur panneau l'audio en façadeal (Connecteur l'audio ou 15μ)
- 1 x Connecteur Thunderbolt™ AIC (5-pin)
- 2 x Connecteurs pour port USB 2.0 (Supporte 3 ports USB 2.0) (Intel^® Z390) (Protection contre les décharges électrostatiques)
- 2 x Connecteurs onboard USB 3.1 Gen1 (Supporte 4 ports USB 3.1 Gen1) (ASMedia ASM1074 centre) (Protection contre les décharges électrostatiques)
- 1 x Connecteur pour USB 3.1 Gen2 Type C en façade (ASMedia ASM1562 Retimer)
- 1 x Mode Performance / Connecteur Easy OC
- 1 x Dr. Debug avec LED
- 1 x Bouton d’alimentation avec LED
- 1 x Bouton Reset avec LED

*Accepte les bandeaux LED 36W jusqu’à 12V/3A

**Accepte les bandeaux LED 15W jusqu’à 5V/3A

***Le connecteur pour ventilateur de processeur fournit une alimentation maximale de 1A (12W)

****Le connecteur pour ventilateur CPU/pompe à eau accepte des ventilateurs d’une puissance maximale de 2A (24W)

*****Le connecteur pour ventilateur de châssis / pompe à eau accepte des ventilateurs d’une puissance maximale de 2A (24W)
CPU_FAN2/WP, CHA_FAN1~6/WP peuvent détecter automatiquement si un ventilateur à 3 ou 4 broches est utilisé..

Connecteurs du Panneau Arrière

- 2 x Ports pour antennes
- 1 x Port PS/2 pour Clavier/Souris
- 1 x HDMI
- 1 x DisplayPort 1.2
- 1 x Sortie optique SPDIF
- 3 x Ports USB 3.1 Gen2 Type-A (10 Gb/s) (ReDriver) (Protection contre les décharges électrostatiques)
- 1 x USB 3.1 Gen2 Type-C (10 Gb/s) (ReDriver) (Protection contre les décharges électrostatiques)
- 4 x USB 3.1 Gen1 (Intel^® Z390) (Protection contre les décharges électrostatiques)
- 3 x port LAN RJ-45 avec LED (ACT/LINK LED et SPEED LED)
- 1 x Bouton Clear CMOS
- Connecteurs jack HD l'audio: Haut-parleur arrière / Haut-parleur central / Basses / Entrée Ligne / Haut-parleur en façadeal / Micro (Connecteurs jacks l'audio Or)

Logiciel et UEFI

Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- ASRock EZ Mode
- UEFI ASrock Full HD
- My Favorties dans l’interface UEFI
- ASRock Instant Flash
- ASRock l'Internet Flash
- ASRock Easy RAID Installer

*Ces utilitaires peuvent être téléchargés depuis l'APP Shop.

CD inclus

- Pilotes, Utilitaires, Logiciel Anti-Virus (Version d’essai), Google Chrome Browser et Toolbar

Accessoires

- Guide de démarrage rapide, CD de support, Panneau I/O
- 4 x Câbles SATA
- 1 x Carte ASRock SLI_HB_Bridge_2S
- 1 x Antenne WiFi 2.4/5GHz ASRock
- 3 x Visserie pour sockets M.2

Monitoring

- Détection de température : Processeur, CPU/pompe à eau, châssis/ventilateurs de pompe à eau
- Tachymètre pour ventilateur : Processeur, CPU/pompe à eau, châssis/ventilateurs de pompe à eau
- Mode Quiet Fan (Ajustement automatique de la vitesse de rotation du ventilateur de châssis en fonction de la température du processeur): Processeur, CPU/pompe à eau, châssis/ventilateurs de pompe à eau
- Contrôle de vitesse des ventilateurs : Processeur, CPU/pompe à eau, châssis/ventilateurs de pompe à eau
- Contrôle des tensions: +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH 1.0V, VCCIO, DRAM VPP, VCCSA, VCCST, DMI, Tueur de bogue froid CPU

Format

- Facteur de forme ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

- Compatible Microsoft Windows^® 10 64-bit / 11 64-bit

Certifications

- FCC, CE
- ErP/EuP ready (Une alimentation ErP/EuP Ready est nécessaire.)

Description	Langue	Télécharger depuis
Manuel utilisateur	Anglais	Global	China
BSMI	Multi-Language	Global	China
Guide d’installation rapide	Multilangue	Global	China
Guide de configuration du mode RAID	Anglais	Global	China
Manuel pour Intel Rapid Storage	Anglais	Global	China

Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d’autres pays.

Les spécifications sont sujettes à modification sans préavis. La marque et les noms du produit sont des marques déposées par leurs sociétés respectives. Toute configuration autre que les spécifications recommandées par le fabricant du produit original ne sera pas couverte par la garantie.

Le visuel ci-dessus de l’interface utilisateur est fourni à titre d’exemple. L’apparence de l’interface utilisateur peut varier en fonction des mises à jour du logiciel.
