Z390 Extreme4

รองรับซีพียู Intel^® Core™ เจนเนอเรชั่น 9th และ 8th (Socket 1151)
Digital PWM, ไฟ 12 เฟส
สนับสนุน DDR4 4300+(OC)
3 PCIe 3.0 x16, 3 PCIe 3.0 x1, 1 M.2 (Key E) สำหรับโมดูล WiFi
NVIDIA^® Quad SLI™, AMD 3-Way CrossFireX™
ช่องเชื่อมต่อกราฟิก : HDMI, D-Sub, DisplayPort
รระบบเสียง 7.1 CH HD เสียง (Realtek ALC1220 เสียง Codec)
สนับสนุน Purity Sound™ 4 & DTS Connect
8 SATA3, 2 Ultra M.2 (PCIe Gen3 x4 & SATA3)
2 USB 3.2 Gen2 10Gb/s (1 Type-A + 1 Type-C)
9 USB 3.2 Gen1 (Type-C ด้านหน้า 1 พอร์ต, 4 หน้า Type-A, 4 หลัง)
Intel^® Gigabit LAN
ASRock Polychrome SYNC

รุ่นดังต่อไปนี้อาจไม่ได้มีจำหน่ายทั่วไป กรุณาติดต่อตัวแทนจำหน่ายในประเทศของท่าน.

คุณสมบัติ
ข้อมูลจำเพาะ
สนับสนุน

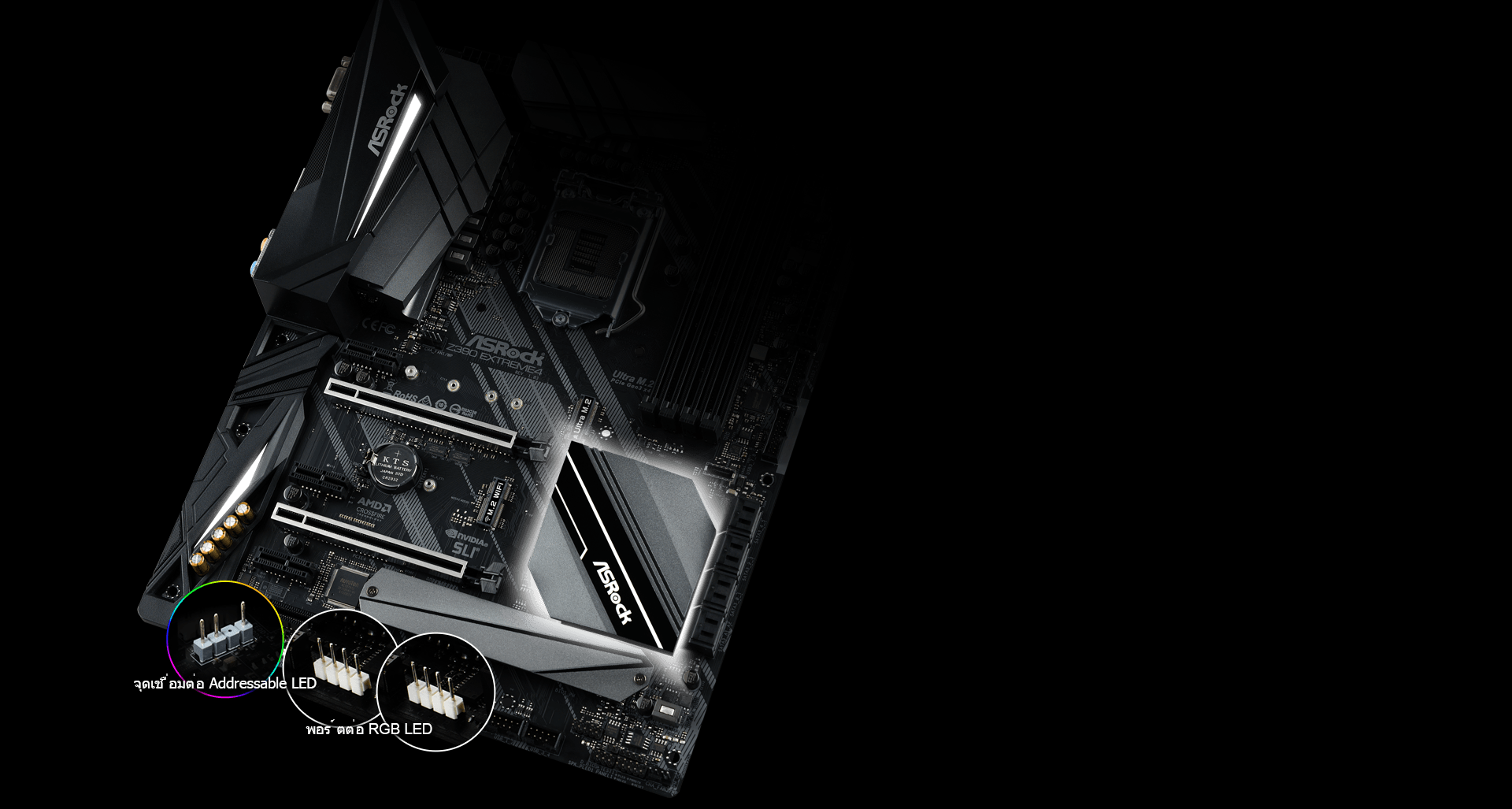

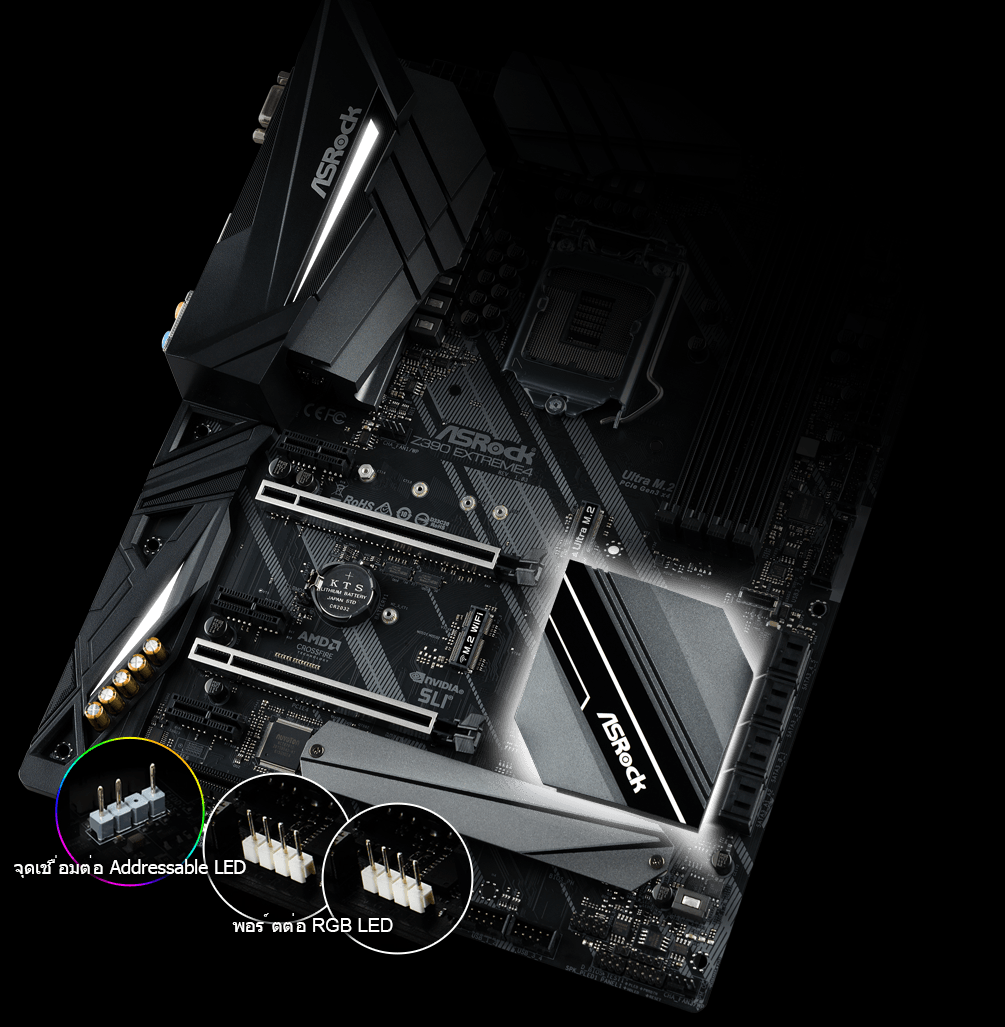

สร้างแสงไฟให้เป็นเอกลักษณ์ของคุณเอง- POLYCHROME RGB

นอกจากไฟเรืองแสง RGB ที่ติดตั้งมาบนเมนบอร์ดแล้ว ยังมาพร้อมคุณสมบัติที่เป็นหัวต่อไฟ RGB บนบอร์ดและหัวต่อ addressable RGB ที่ทำให้สามารถเชื่อมต่อเมนบอร์ดเข้ากับอุปกรณ์ LED เช่นสายต่อ Strip, พัดลมซีพียู, ชุดระบายความร้อน, เคสและอื่นๆ ผู้ใช้ยังเชื่อมต่ออุปกรณ์ RGB LED ผ่านอุปกรณ์เสริม ที่ได้การรับรอง Polychrome RGB ในการสร้างสรรค์แสงไฟที่สวยงามในรูปแบบเฉพาะของคุณเอง

*สำหรับหัวต่อ addressable RGB LED สนับสนุน addressable RGB LED strip ในแบบ WS2812B (5V/Data/GND) ร่วมกับเพาเวอร์ได้ถึง 3A (5V), สูงสุดที่ 80 LEDs ยาวได้ถึง 2 เมตร
*หัวต่อไฟ RGB LED สนับสนุน LED Strip 5050 RGB (12V/G/R/B) ร่วมกับเพาเวอร์ได้มากถึง 3A (12V) และยาวได้ถึง 2 เมตร

M.2 แบบคู่สำหรับ SSD

ด้วยการติดตั้ง M.2 มาถึง 2 สล็อต สนับสนุนการเชื่อมต่อ SATA3 6Gb/s and PCIe Gen3 x4 Ultra M.2 จึงผลักดันความเร็วในการโอนถ่ายข้อมูลไปได้ถึง 32Gb/s และเข้ากันได้กับ ASRock’s U.2 Kit สำหรับติดตั้ง SSD ในแบบ U.2 PCIe Gen3 x4 ที่เร็วที่สุดในโลก

*โปรดตรสจสอบข้อมูลเพิ่มเติมรายละเอียดคุณสมบัติผลิตภัณฑ์ที่หน้า.

Purity Sound™ 4

ได้เวลาที่จะเพลิดเพลินไปกับคุณภาพเสียงชั้นเลิศที่ให้ความละเอียดสูงเป็นพิเศษ Purity Sound4 ได้รวมเอาฮาร์ดแวร์และโซลูชั่นซอฟต์แวร์เข้าด้วยกัน ระบบเสียง HD 7.1 แชนแนล ด้วยชิปสังเคราะห์เสียง Realtek ALC1220 ที่แยกชั้น PCB ออกจากกัน สำหรับช่องสัญญาณเสียงซ้าย/ขวา พร้อมกับ 120dB SNR DAC และเทคโนโลยีอื่นๆ ที่ให้เอฟเฟกต์เสียงอันสดใส.

120dB SNR DAC

RGB LED

Gold Audio connector

TI^® NE5532 Premium Headset Amplifier

Individual PCB Layers for R/L Audio Channel

Impedance Sensing on Rear Out Port

PCB Isolate Shielding

Pure Power-In

Nichicon Fine Gold Series Audio Caps

ASRock เทคโนโลยี Intel^® 4-Layer Memory POOL

เทคโนโลยี POOL (Planes On Outer Layers) มาพร้อมเลเยอร์จำนวน 4 ชั้นบนเมนบอร์ด ที่ทำให้การเชื่อมต่อของสัญญาณไฟฟ้าในแต่ละจุดบนเมนบอร์ดเดินทางได้ดียิ่งขึ้น ทำให้เมนบอร์ดมีประสิทธิภาพที่สูงและมีคุณภาพ.

สล็อต PCI-E Steel

คุณสมบัติขั้นสูงของสล็อต PCI-E Steel ที่มาพร้อมกับตัวครอบอันแข็งแกร่ง เพื่อปกป้องสัญญาณในการเชื่อมต่อกับกราฟฟิกการ์ด ทำให้มั่นใจในการรองรับการติดตั้งกราฟฟิกการ์ดที่บนสล็อต PCI-E ได้อย่างปลอดภัย

ซิงก์อลูมิเนียมอัลลอยขนาดใหญ่ XXL

ด้วยฮีตซิงก์อลูมิเนียมอัลลอยขนาดใหญ่พิเศษ ส่งผลต่อการระบายความร้อนให้กับ MOSFET และชิปเซ็ต เพื่อให้ระบบของคุณมีเสถียรภาพมากยิ่งขึ้น.

Power Choke 60A ระดับพรีเมียม

ด้วย power choke 60A แบบพรีเมียมจาก ASRock ช่วยให้คุณภาพการจ่ายกระแสไฟมีคุณภาพดีขึ้นกว่า choke แบบปกติถึง 3 เท่า ทำให้กระแสและแรงดันไฟ Vcore ที่จ่ายไปยังมาเธอร์บอร์ดเสถียรกว่าที่เคย.

Choke สำหรับหน่วยความจำแบบพรีเมียมอัลลอย

กับการออกแบบชุดจ่ายไฟให้ชุดเมมโมรีในแบบพิเศษ ทำให้การทำงานเป็นไปได้อย่างเต็มประสิทธิภาพ รวมถึงช่วยลดคลื่นแม่เหล็กไฟฟ้าและความร้อนในระหว่างการทำงานลง ส่งผลให้ระบบทำงานได้เสถียรขึ้น และรีดพลังความแรงออกมาได้เต็มกำลังกว่าแบบปกติ.

Dual-Stack MOSFET (DSM)

Dual-Stack MOSFET (DSM) หนึ่งในเทคโนโลยีล่าสุดจาก ASRock โดยเป็นการทำให้พื้นที่ die ของแต่ละ MOSFET มีขนาดใหญ่ขึ้น เพื่อทำให้อัตราการสูญเสียพลังงานไฟฟ้า Rds(on) ลดลงเหลือเพียง 1.2 mΩ เท่านั้น ช่วยให้สามารถจ่ายไฟไปยัง CPU Vcore เป็นไปได้อย่างมีประสิทธิภาพมากขึ้น.

ตัวเก็บประจุระดับคุณภาพ

ด้วยการผสมผสานระหว่างตัวเก็บประจุแบบ 820uF และ 100uF จาก Polymer ช่วยให้กระแสไฟที่จ่ายไปยัง Vcore ของชิปประมวลผลมีความเสถียร จ่ายได้เต็มกำลังมากขึ้น.

Nichicon 12K Black Caps

ตัวเก็บประจุสีดำ 12K คุณภาพสูง ให้อายุการใช้งานได้ยาวนานอย่างน้อย 12,000 ชั่วโมง เมื่อเทียบกับเมนบอร์ดไฮเอนด์รุ่นอื่นๆ ที่มีอายุประมาณ 10,000 ชั่วโมง ASRock เลือกใช้ Nichicon 12K Black Caps เพื่อยืดอายุการใช้งานได้ยาวนานขึ้นถึง 20% และให้เสถียรภาพสูงและใช้งานได้อย่างมั่นใจ.

แผงปกป้องช่องเชื่อมต่อ I/O

การออกแบบให้มีฝาปิดป้องกันบรรดาชิ้นส่วนต่างๆ ที่อยู่ใกล้พอร์ตด้านหลังของเมนบอร์ด ง่ายต่อการป้องกันความเสียหายที่อาจเกิดขึ้นจากไฟฟ้าสถิตย์.

แผงพีซีบีสีดำด้าน

ด้วยความลึกลับของสีดำด้านและสีทองแดงที่เข้ากันได้กับความหรูหราของอุปกรณ์บนเมนบอร์ดระดับไฮเอนด์ของ ASRock

พีซีบีผ้าใยแก้วความหนาแน่นสูง

พีซีบีผ้าใยแก้วความหนาแน่นสูงออกแบบให้ลดช่องว่างระหว่างเลเยอร์ของพีซีบีเพื่อป้องกันการลัดวงจรบนเมนบอร์ดจากความชื้น.

USB 3.1 Gen2 แบบคู่ (Type-A + Type-C)

รองรับการเชื่อมต่อตามมาตรฐาน USB 3.1 Gen2 ทั้งคอนเน็กเตอร์แบบ Type-A มาตรฐานและ Type-C ด้วยความเร็งสูงสุดถึง 10Gbps

USB 3.1 Gen2 ช่วยให้การรับส่งข้อมูลเร็วขึ้น 2 เท่าตัว

USB 3.1 Gen2 ช่วยให้การชาร์จอุปกรณ์เร็วขึ้น 2 เท่าตัว

*อัตราที่ได้จากการชาร์จจริง อาจแตกต่างกันไปตามอุปกรณ์

ฟรีอุปกรณ์ SLI HB Bridge

ฟรีอุปกรณ์ SLI HB Bridge ใหม่จาก ASRock ที่เข้ากันกับกราฟฟิกการ์ด NVIDIA^® GeForce GTX 1080 และ 1070 ที่ให้แบนด์วิทธ์ในการส่งข้อมูลได้แบบดับเบิล ให้เสถียรภาพในการเล่นเกมและประสบการณ์ด้านระบบเสียงรอบทิศทางได้ยอดเยี่ยม.

หัวต่อปั้มน้ำ

ไม่เฉพาะหัวต่อพัดลมมาตรฐานเท่านั้น แต่ยังสนับสนุนปั้มน้ำ ซึ่งหัวต่อนี้ให้การจ่ายไฟได้ถึง 2A สำหรับรองรับปั้มน้ำยอดนิยม ผู้ใช้สามารถปรับแรงดันไฟสำหรับปั้มน้ำ เพื่อประสิทธิภาพความเย็นสูงสุดและเสียงรบกวนที่ลดลง

Digi Power

โดดเด่นกว่ามาเธอร์บอร์ดรุ่นอื่นๆ ด้วยระบบควบคุมการจ่ายไฟ PWM (Pulse-Width Modulation) แบบดิจิตอล ที่ทำให้การจ่ายไฟไปยัง Vcore ของชิปประมวลผลมีประสิทธิภาพและราบรื่นมากยิ่งขึ้น ช่วยให้สามารถรีดความแรงได้ดี และยังทำให้อายุการใช้งานยาวนานกว่าระบบการจ่ายไฟอนาล็อกแบบเดิมๆ ที่เคยมีมา

การเชื่อมต่อ 3 จอมอนิเตอร์

เหมาะสำหรับผู้ที่ต้องใช้งานมอนิเตอร์พร้อมกันหลายจอ ด้วยความสามารถของมาเธอร์บอร์ด ทำให้ผู้ใช้งานสามารถเชื่อมต่อได้สูงสุดถึง 3 จอ จากพอร์ต I/O ด้านหลังของมาเธอร์บอร์ด โดยไม่จำเป็นต้องใช้งานกราฟิกการ์ดแยก

A-Tuning

ซอฟต์แวร์ A-Tuning ของ ASRock ได้รับการปรับปรุงอินเตอร์เฟสให้ใช้งานได้ง่ายขึ้น และยังมีการเพิ่มฟีเจอร์การทำงานขึ้นอีกหลายจุด เพื่อให้การใช้งานทำได้สะดวกและหลากหลายยิ่งขึ้น

Live Update & APP Shop

ASRock Live Update & APP Shop ได้รับการออกแบบมาเพื่ออำนวยความสะดวกให้ผู้ใช้งาน โดยมีแอพพลิเคชันและซอฟต์แวร์สนับสนุนการทำงานให้เลือกดาวน์โหลดไปใช้งานกันได้ ซึ่งช่วยให้การปรับแต่งระบบ และการอัพเดตให้มาเธอร์บอร์ดของคุณมีเฟิร์มแวร์ที่ใหม่ล่าสุดอยู่เสมอ

คุณสมบัติ พิเศษ
ASRock USB 3.2 Gen2
- ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- ฮีตซิงก์ระบายความร้อนอลูมิเนียมอัลลอย ขนาด XXL
- Power Choke 60A แบบพรีเมียม
- Memory Alloy Choke พรีเมียม (ลดการสูญเสียพลัง 70% เมื่อเทียบกับเพาเวอร์ชอคแบบโลหะ)
- Dual-Stack MOSFET (DSM)
- Combo Caps (คาปาซิเตอร์ นิชิคอน 12K สีดำ)
- คาปาซิเตอร์ นิชิคอน 12K สีดำ (คาปาซิเตอร์โพลิเมอร์คุณภาพสูงที่ผลิตจากญี่ปุ่น 100%)
- I/O Armor
- แผงวงจรสีดำด้าน
- พีซีบีผ้าใยแก้วความหนาแน่นสูง
ASRock เทคโนโลยี Intel^® 4-Layer Memory POOL (Planes on Outer Layers)
สล็อต ASRock Steel
ฮีตซิงก์ ASRock แบบคลุมเต็มพื้นที่ M.2
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
เทคโนโลยีปกป้อง ASRock Full Spike (สำหรับ USB ทั้งหมด, เสียง, พอร์ต LAN)
ASRock Live Update และ App Shop
ซีพียู
- รองรับซีพียู Intel^® Core™ เจนเนอเรชั่น 9th และ 8th (Socket 1151)
- ระบบจ่ายไฟ
- ออกแบบภาคจ่ายไฟ 12 เฟส
- สนับสนุนเทคโนโลยี Intel^® Turbo Boost 2.0
- สนับสนุนซีพียู Intel^® K-Series unlocked
- สนับสนุนการโอเวอร์คล็อก ASRock BCLK ในทุกระยะ
ชิพเซ็ต
- Intel^® Z390
หน่วยความจำ
- เทคโนโลยีหน่วยความจำ DDR4 Dual channel
- 4 x สล็อต DIMM DDR4
- สนับสนุน DDR4 4300+(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, หน่วยความจำ un-buffered
- สนับสนุนโมดูลหน่วยความจำ UDIMM ECC (ปฏิบัติการในโหมด Non-ECC)
- รองรับหน่วยความจำสูงสุดที่: 128GB*
- สนับสนุน Intel^® Extreme Memory Profile (XMP) 2.0
- หน้าสัมผัสทอง 15μ ในสล็อต DIMM

*ตามข้อกำหนดของระบบปฏิบัติการ ขนาดหน่วยความจำอาจน้อยกว่า 4GB เพื่อการสำรองไว้ให้กับระบบทำงานภายใต้ระบบปฏิบัติการวินโดวส์. สำหรับระบบปฏิบัติการ Windows^® 64-bit ร่วมกับซีพียู 64-bit จะไม่มีข้อจำกัดดังกล่าว.
ไบออส
- 2 x ไบออส 128Mb AMI UEFI มีการแสดงผลที่รองรับได้หลายภาษา (1 x ไบออสหลัก และ 1 x ไบออสสำรอง)
- สนับสนุนเทคโนโลยีสำรอง UEFI เพื่อความปลอดภัย
- เพิ่มการทำงาน ACPI 6.0 wake up
- รองรับ SMBIOS 2.7
- CPU Core/Cache, GT, DRAM, PCH 1.0V, VCCIO, VCCST, VCCSA, VCCPLL, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL การปรับแต่ง หลากหลาย
กราฟฟิก
- สนับสนุน Intel^® UHD Graphics มาพร้อมระบบภาพในตัว : Intel^® Quick Sync Video with AVC, MVC (S3D) และเข้ารหัส MPEG-2 ฮาร์ดแวร์เต็มรูปแบบ1, Intel^® InTru™ 3D, Intel^® Clear Video HD Technology, Intel^® Insider™, Intel^® UHD Graphics
- DirectX 12
- HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decode only), MPEG2, MJPEG, VC-1
- ตัวเลือกในการส่งสัญญาณกราฟฟิก 3 แบบ: D-Sub, HDMI และ DisplayPort 1.2
- รองรับการเชื่อมต่อ 3 จอ
- สนับสนุน HDMI 1.4 ร่วมกับความละเอียดสูงสุดถึง 4K x 2K (4096x2160) @ 30Hz
- สนับสนุน DisplayPort 1.2 ร่วมกับความละเอียดสูงสุดถึง 4K x 2K (4096x2304) @ 60Hz
- สนับสนุน D-sub ร่วมกับความละเอียดสูงสุดถึง 1920x1200 @ 60Hz
- สนับสนุน Auto Lip Sync, Deep Color (12bpc), xvYCC และ HBR (High Bit Rate เสียง) ร่วมกับ HDMI 1.4 Port (มอนิเตอร์จำเป็นต้องมี HDMI)
- สนับสนุน HDCP 2.2 with HDMI 1.4 และ DisplayPort 1.2 Ports
- สนับสนุน 4K Ultra HD (UHD) playback with HDMI 1.4 และ DisplayPort 1.2 Ports

*Intel^® UHD Graphics มาพร้อมภาพและพอร์ตแสดงผล VGA สามารถสนับสนุนเฉพาะซีพียูที่มีกราฟฟิกมาในตัว.
ออดิโอ
- รองรับระบบเสียง 7.1 แชนแนล HD เสียง พร้อมด้วยระบบป้องกัน (Realtek ALC1220 เสียง Codec)
- รองรับระบบเสียงบลูเรย์ชั้นยอด
- สนับสนุนการป้องกันไฟกระชาก
- สนับสนุน Purity Sound™ 4
- ตัวเก็บประจุระบบเสียง Nichicon Fine Gold
- 120dB SNR DAC ร่วมกับภาคขยายที่สร้างความแตกต่าง
- NE5532 แอมป์หูฟังระดับพรีเมียม สำหรับการเชื่อมต่อบนพาแนลด้านหน้า (รองรับหูฟังได้ถึง 600 โอหม์)
- Pure Power-In
- เทคโนโลยี Direct Drive
- แผงป้องกันพีซีบี
- ชุดตอบสนองสัญญาณ Impedance บนพอร์ตด้านหลัง
- พีซีบีแยกช่องทางเสียงซ้าย/ขวา ออกจากกัน
- RGB LED
- พอร์ตเชื่อมต่อระบบเสียงแบบทอง 15μ
- สนับสนุน DTS Connect

แลน

- Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel^® I219V
- รองรับ Wake-On-LAN
- รองรับการป้องกัน Lightning/ESD
- สนับสนุน Ethernet 802.3az กับระบบการใช้พลังงานอย่างมีประสิทธิภาพ
- สนับสนุน PXE

สล็อต

- 3 x สล็อต PCI Express 3.0 x16 (PCIE2/PCIE4/PCIE6: เดี่ยว ที่ x16 (PCIE2); แบบคู่ ที่ x8 (PCIE2) / x8 (PCIE4); แบบสาม ที่ x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6))*
- 3 x สล็อต PCI Express 3.0 x1 (Flexible PCIe)
- สนับสนุน AMD Quad CrossFireX™, 3-Way CrossFireX™ และ CrossFireX™
- สนับสนุน NVIDIA^® Quad SLI™ และ SLI™
- รองรับ NVIDIA^® NVLink™ ร่วมกับกราฟฟิกการ์ด NVIDIA^® GeForce RTX แบบคู่**
- 1 x ซ็อกเก็ต M.2 (Key E), สนับสนุน โมดูลในแบบ 2230 WiFi/BT PCIe WiFi และ Intel^® CNVi (WiFi/BT ที่รวมกัน)***
- หน้าสัมผัสทอง 15μ ในสล็อต VGA PCIe (PCIE2)

*รองรับ NVMe SSD แบบเดียวกับบูตดิสก์

**NVIDIA^® NVLink™ Bridge ไม่ได้มีมาในแพ็คเกจ โปรดสั่งซื้อจาก NVIDIA^® หากจำเป็นต้องใช้งาน.

***สนับสนุน CNVio1 WiFi module(Intel^® Wireless-AC 9560/9462/9461) only.

การเก็บรักษา

- 6 x พอร์ต รองรับการเชื่อมต่อ SATA3 6.0 Gb/s, รองรับ RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage Technology 16), NCQ, AHCI และ Hot Plug*
- 2 x SATA3 6.0 Gb/s ตัวเชื่อมต่อโดย ASMedia ASM1061, รองรับ NCQ, AHCI และ Hot Plug
- 1 x ซ็อกเก็ต Ultra M.2 (M2_1), สนับสนุนโมดูล M.2 SATA3 6.0 Gb/s ในแบบ M Key 2230/2242/2260/2280 และ โมดูลแบบ M.2 PCI Express ได้สูงสุด Gen3 x4 (32 Gb/s)**
- 1 x ซ็อกเก็ต Ultra M.2 (M2_2), สนับสนุนโมดูล M.2 SATA3 6.0 Gb/s ในแบบ M Key 2230/2242/2260/2280/22110 และ โมดูลแบบ M.2 PCI Express ได้สูงสุด Gen3 x4 (32 Gb/s)**

*M2_1, SATA3_0 และ SATA3_1 แบ่งเลน ถ้าหนึ่งในเหล่านี้ถูกใช้งาน ช่องอื่นๆ จะถูกปิด
M2_2, SATA3_4 และ SATA3_5 แบ่งเลน ถ้าหนึ่งในเหล่านี้ถูกใช้งาน ช่องอื่นๆ จะถูกปิด

**รองรับเทคโนโลยี อินเทล Optane™
รองรับ NVMe SSD แบบเดียวกับบูตดิสก์
สนับสนุน ASRock U.2 Kit

เชื่อมต่อ

- 1 x หัวต่อ พอร์ต COM
- 1 x หัวต่อ TPM
- 1 x ไฟสถานะเพาเวอร์และหัวต่อลำโพง
- 2 x หัวต่อ RGB LED*
- 1 x จุดเชื่อมต่อ Addressable LED**
- 1 x คอนเน็คเตอร์พัดลมซีพียู (4-pin)***
- 1 x ซีพียู/ หัวต่อปั้มน้ำ พัดลม (4-pin) (ระบบควบคุมการทำงานพัดลมอัจฉริยะ)****
- 3 x เพลารถ/สำหรับพัดลมปั้มน้ำs (4-pin) (ระบบควบคุมการทำงานพัดลมอัจฉริยะ)*****
- 1 x คอนเน็คเตอร์เพาเวอร์ ATX แบบ 24 พิน (หัวต่อแบบ Hi-Density Power)
- 1 x คอนเน็คเตอร์เพาเวอร์ 12V แบบ 8 พิน (หัวต่อแบบ Hi-Density Power)
- 1 x คอนเน็คเตอร์เพาเวอร์ 12V แบบ 4 พิน (หัวต่อแบบ Hi-Density Power)
- 1 x คอนเน็คเตอร์สำหรับเสียงแผงควบคุมด้านหน้า (พอร์ตเชื่อมต่อระบบเสียงแบบทอง 15μ)
- 1 x เชื่อมต่อ AIC Thunderbolt™ (5-pin)
- 2 x หัวต่อ USB 2.0 (รองรับพอร์ต USB 2.0 จำนวน 4 ช่อง) (Intel^® Z390) (รองรับการป้องกัน ESD)
- 2 x หัวต่อ USB 3.2 Gen1 (รองรับพอร์ต USB 3.2 Gen1 จำนวน 4 ช่อง) (ASMedia ASM1074 hub) (รองรับการป้องกัน ESD)
- 1 x หน้า Panel Type C USB 3.2 Gen1 Header (Intel^® Z390) (รองรับการป้องกัน ESD)
- 1 x โหมดประสิทธิภาพ / หัวต่อ Easy OC

*สนับสนุน LED Strip ได้สูงถึง 12V/3A, 36W

**สนับสนุน LED Strip ได้สูงถึง 5V/3A, 15W

***เชื่อมต่อพัดลมซีพียูสนับสนุนพัดลมซีพียูได้สูงสุด 1A (12W)

****ตัวเลือกสำหรับพัดลม/ รองรับพัดลมปั้มน้ำรองรับพัดลมระบายความร้อนด้วยน้ำได้สูงสุดที่ 2A (24W).

*****เคส/สำหรับพัดลมปั้มน้ำ รองรับพัดลมชุดระบายความร้อนด้วยน้ำได้สูงสุด 2A (24W)
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP และ CHA_FAN3/WP สามารถตรวจจับอัตโนมัติ ถ้าใช้พัดลมแบบ 3-พินหรือ 4 พิน.

พอร์ต I/O ด้านหลัง

- 1 x พอร์ตเสาสัญญาณ
- 1 x พอร์ต เมาส์และคีย์บอร์ด PS/2
- 1 x พอร์ต D-Sub
- 1 x พอร์ต HDMI
- 1 x DisplayPort 1.2
- 1 x พอร์ต ออพติคอล SPDIF Out
- 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (ReDriver) (รองรับการป้องกัน ESD)
- 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (ReDriver) (รองรับการป้องกัน ESD)
- 4 x พอร์ต USB 3.2 Gen1 (Intel^® Z390) (รองรับการป้องกัน ESD)*
- 1 x พอร์ต LAN RJ-45 พร้อมไฟ LED (ACT/LINK LED และ SPEED LED)
- แจ็คสำหรับ HD เสียง: ลำโพงหลัง / กลาง / เบส / สัญญาณขาเข้า / ลำโพงหน้า / ไมโครโฟน

*โปรดทราบว่า USB3_34 ไม่สนับสนุน USB คีย์บอร์ด และเมาส์ S3/S4/S5 Wakeup

ซอฟแวร์และ UEFI

ซอฟต์แวร์
- ASRock A-Tuning
- ASRock Polychrome SYNC
- ASRock เอ็กซ์ฟาสต์ แลน
UEFI
- ASRock อีซี่ใหมด
- ASRock ฟูล เอชดี ยูอีเอฟไอ
- ASRock My Favorites ใน UEFI
- ASRock อินสแตนท์แฟลช
- ASRock อินเทอร์เน็ตแฟลช
- ASRock อิซี่เรดอินสตอลเลอร์

*ยูทิลิตีเหล่านี้สามารถดาวน์โหลดได้จาก ASRock Live Update และ App Shop.

สนับสนุน ดิสก์

- ไดรเวอร์, เครื่องมือ, ซอฟต์แวร์ป้องกันไวรัส (เวอร์ชั่นทดลองใช้), เบราว์เซอร์ Chrome และแถบเครื่องมือ

อุปกรณ์เสริม

- คู่มือติดตั้งอย่างรวดเร็ว, แผ่นซีดีสนับสนุน, แผ่นปิด I/O
- 4 x สายเคเบิล SATA เส้น
- 1 x การ์ด ASRock SLI_HB_Bridge_2S
- 3 x สกรูสำหรับ ซ็อกเก็ต M.2

การตรวจสอบฮาร์ดแวร์

- การตอบสนองต่ออุณหภูมิ: ซีพียู, ซีพียู/ ปั้มน้ำ, เคส/ พัดลมปั้มน้ำ
- ความเร็วรอบพัดลม: ซีพียู, ซีพียู/ ปั้มน้ำ, เคส/ พัดลมปั้มน้ำ
- พัดลมรอบเบา (ปรับรอบความเร็วพัดลมเคสอัตโนมัติโดยอุณหภูมิซีพียู): ซีพียู, ซีพียู/ ปั้มน้ำ, เคส/ พัดลมปั้มน้ำ
- การควบคุมรอบพัดลมหลายรูปแบบ: ซีพียู, ซีพียู/ ปั้มน้ำ, เคส/ พัดลมปั้มน้ำ
- ตรวจสอบแรงดันไฟ: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.0V, VCCSA, VCCST, VCCIO

รูปแบบจากโรงงาน

- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

- Microsoft^® Windows^® 10 64-bit / 11 64-bit

การรับรอง

- FCC, CE
- ErP/EuP ready (เพาเวอร์ซัพพลายจำเป็นต้องมี ErP/EuP ready)

คำอธิบาย	ภาษา	ดาวน์โหลด
คู่มือการใช้	ภาษาอังกฤษ	Global	China
BSMI	Multi-Language	Global	China
คู่มือการติดตั้ง	หลายภาษา	Global	China
คู่มือการติดตั้ง RAID	ภาษาอังกฤษ	Global	China
คู่มือการติดตั้ง Intel Rapid Storage	ภาษาอังกฤษ	Global	China

คำว่ำ HDMI และ HDMI High-Definition Multimedia Interface รวมทั้งโลโก้ HDMI เป็นเครื่องหมำยกำรค้ำหรือเครื่องหมำยกำรค้ำจดทะเบียนของ HDMI Licensing Administrator, Inc. ในประเทศสหรัฐอเมริกำและประเทศอื่น ๆ

สเปคอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้าชื่อยี่ห้อและผลิตภัณฑ์เป็นเครื่องหมายการค้าของ บริษัท นั้น ๆ การกำหนดค่าอื่นที่ไม่ใช่สเปคสินค้าเดิม ๆ จะไม่มีการรับประกัน.

ภาพประกอบต่างๆเป็นภาพเพื่อใช้ในการอ้างอิงเท่านั้น ส่วนการใช้งานจริงอาจแตกต่างกันไปตามเวอร์ชั่นของโปรแกรม.
