Z390 Extreme4

Supports 9th and 8th Gen Intel^® Core™ processors (Socket 1151)
Digital PWM, 12 Power Phase
Supports DDR4 4300+(OC)
3 PCIe 3.0 x16, 3 PCIe 3.0 x1, 1 M.2 (Key E) For WiFi
NVIDIA^® Quad SLI™, AMD 3-Way CrossFireX™
Graphics Output Options : HDMI, D-Sub, DisplayPort
7.1 CH HD Audio (Realtek ALC1220 Audio Codec)
Supports Purity Sound™ 4 & DTS Connect
8 SATA3, 2 Ultra M.2 (PCIe Gen3 x4 & SATA3)
2 USB 3.2 Gen2 10Gb/s (1 Type-A + 1 Type-C)
9 USB 3.2 Gen1 (1 Front Type-C, 4 Front Type-A, 4 Rear)
Intel^® Gigabit LAN
ASRock Polychrome SYNC

Ez az alaplap nem minden térségben elérhető. Lépjen kapcsolatba helyi viszonteladójával, hogy ez a modell elérhető-e térségében.

Jellemzők
Specifikációk
Támogatás

Hol vásárolhatja meg

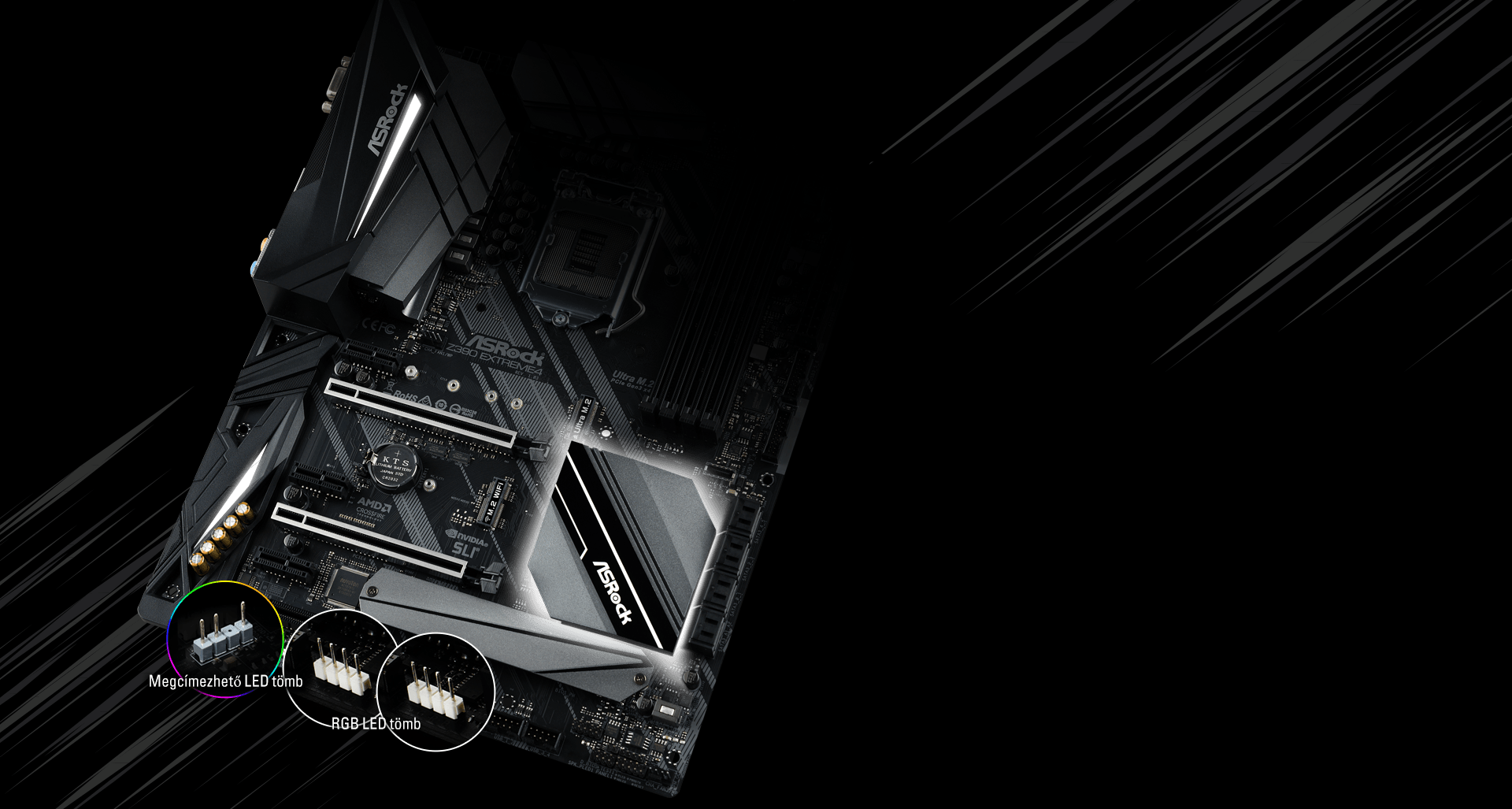

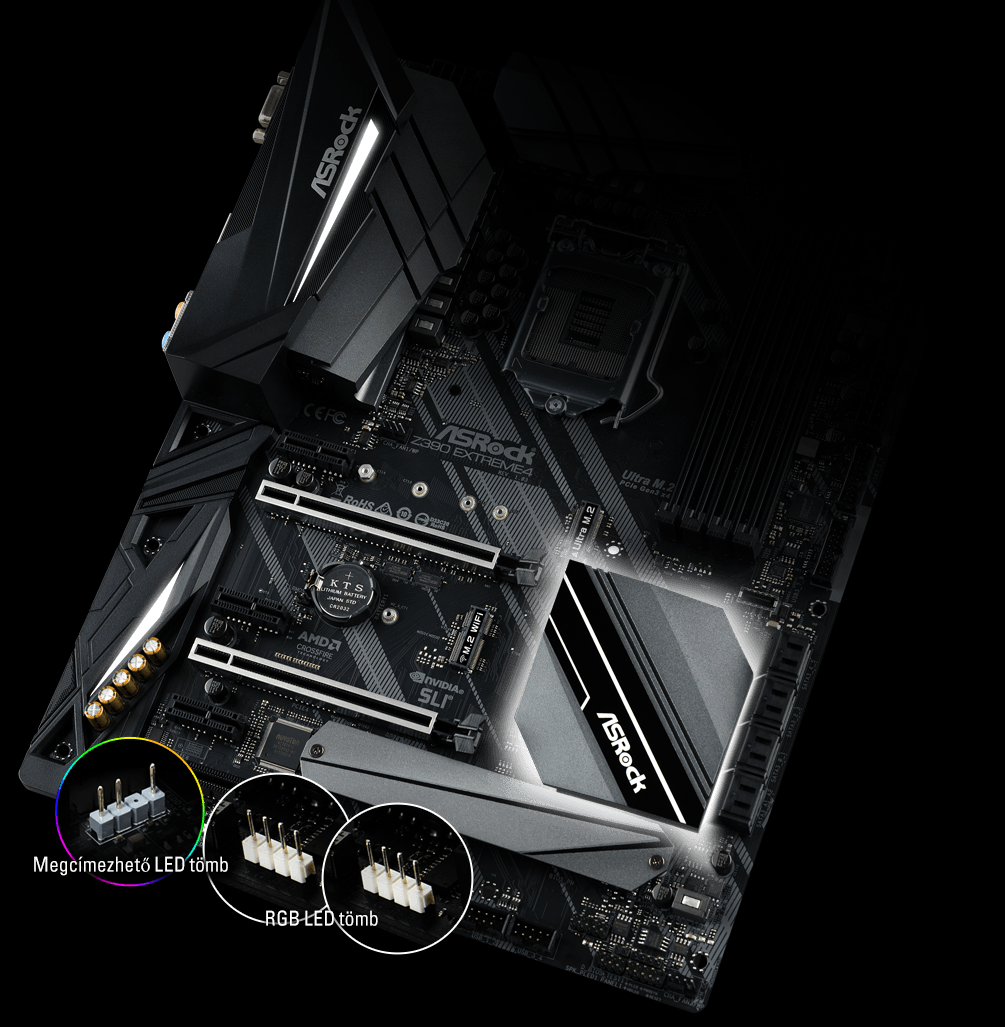

TERVEZZE MEG SAJÁT VILÁGÍTÁSÁT – POLYCHROME RGB

A beépített RGB világításon felül integrált RGB tömböket és megcímezhető RGB tömböt is tartalmaz, így kompatibilis LED eszközöket, pl. LED-sávokat, CPU-hűtőventilátorokat, hűtőket, házakat stb. csatlakoztathat az alaplaphoz. A felhasználók szinkronizálhatják is Polychrome RGB Sync tanúsítvánnyal rendelkező eszközeiket, hogy egyedi fényhatást érjenek el.

*A megcímezhető RGB LED tömb a legfeljebb 3 A (5 V) teljesítményű, maximum 80 LED-ből álló, legfeljebb 2 méter hosszú, WS2812B szabványú megcímezhető RGB LED-sávokat (5V/adat/test) támogatja.
*Az RGB LED tömb a legfeljebb 3 A (12 V) teljesítményű, legfeljebb 2 méter hosszú, 5050 RGB szabványú RGB LED-sávokat (12 V/R/G/B) támogatja.

Purity Sound™ 4

Itt az ideje, hogy a legletisztultabb audioteljesítményt élvezze ultra magas minőségben. A Purity Sound4 számos hardverelem és szoftveres audió megoldás kombinációja. 7.1 csatornás HD hangminőség a legújabb Realtek ALC1220 kodekkel, különálló jobb/bal oldali áramköri panelekkel, 120 db-es jel-zaj viszonyú DAC modullal, és még sok egyéb technológiával, melyek célja, hogy kristálytiszta hanghatásokat nyújtson.

120dB SNR DAC

RGB LED

Gold Audio connector

TI^® NE5532 Premium Headset Amplifier

Individual PCB Layers for R/L Audio Channel

Impedance Sensing on Rear Out Port

PCB Isolate Shielding

Pure Power-In

Nichicon Fine Gold Series Audio Caps

XXL alumíniumötvözet hűtőborda

Az extra nagy alumínium hűtőborda hatékonyan vezeti el a hőt a MOSFET-ről és a lapkészletről, így az egész rendszer stabilabban működhet.

Prémium 60 A-es fojtótekercs a tápellátásnál

A hagyományos fojtótekercsekhez képest az ASRock új generációs prémium fojtótekercsei a tápellátásnál 3-szor jobb telítési áramot biztosít, így jobb Vcore ellátás érhető el az alaplapon.

Prémium ötvözetű memória fojtótekercs

A speciálisan a memória tápellátásához kialakított új generációs ötvözetű fojtótekercsek rendkívül mágnesesek és hőállóak, így stabilabb és megbízhatóbb tápellátást biztosítanak az alaplapon.

Dual-Stack MOSFET (DSM)

A kétrétegű Dual-Stack MOSFET (DSM) az ASRock újabb innovatív MOSFET kialakítása. A szilikonlapka felületét megnöveltük az által, hogy két réteg lapkát építettünk a MOSFET-re. Minél nagyobb a lapka felülete, annál alacsonyabb az Rds(on). A hagyományos egyrétegű MOSFET-hez kιpest a nagyobb lapkafelόletϋ DSM extrιm alacsony 1,2 mΩ Rds(on) ιrtιkkel rendelkezik, νgy a CPU Vcore tαpellαtαs sokkal hatιkonyabb.

Combo Caps

820uF és 100uF kondenzátorok kombinációja. Ezek a kondenzátorok együtt tisztább, hatékonyabb és reszponzívabb processzor Vcore tápellátást biztosítanak, ez jobb tuningeredményeket hozhat.

Nichicon 12K fekete kondenzátorok

A kitűnő 12K fekete kondenzátorok élettartama legalább 12 000 óra. A többi csúcskategóriás alaplapokon lévő társaik éppen csak elérik a 10 000 óra élettartamot, velük szemben az ASRock által használt Nichicon 12K fekete kondenzátorok 20%-kal hosszabb élettartamúak, stabilabbak és megbízhatóbbak..

I/O Armor

Újonnan tervezett védőelem a az alaplap hátsó csatlakozópaneljéhez közeli csatlakozókhoz, hogy azokat a sztatikus elektromosság ne károsíthassa.

Mattfekete NYÁK

Új, titokzatos fekete és réz színséma, ami illeszkedik a csúcskategóriás ASRock alaplapok kiváló alkatrészeihez.

High Density Glass Fabric PCB

A High Density Glass Fabric PCB (nagy sűrűségű üvegszálas áramköri panel) technológiájára épülnek, amely hatékonyan csökkenti a nyomtatott áramköri rétegek közti rést, így védve azokat a nedvesség okozta rövidzárlat ellen.

Egyéni tuljadonságok
ASRock USB 3.2 Gen2
- ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 60A Power Choke
- Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
- Dual-Stack MOSFET (DSM)
- Combo Caps (Nichicon 12K Black Caps)
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- I/O Armor
- Matte Black PCB
- High Density Glass Fabric PCB
ASRock Intel^® 4-Layer Memory POOL (Planes on Outer Layers) Technology
ASRock Steel Slots
ASRock Full Coverage M.2 Heatsink
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
Processzor
- Supports 9th and 8th Gen Intel^® Core™ Processors (Socket 1151)
- Digi Power design
- 12 Power Phase design
- Supports Intel^® Turbo Boost 2.0 Technology
- Supports Intel^® K-Series unlocked CPUs
- Supports ASRock BCLK Full-range Overclocking
Chipset
- Intel^® Z390
Memória
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- Supports DDR4 4300+(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered memory
- Supports ECC UDIMM memory modules (operate in non-ECC mode)
- Max. capacity of system memory: 128GB*
- Supports Intel^® Extreme Memory Profile (XMP) 2.0
- 15μ Gold Contact in DIMM Slots

*Az operációs rendszer korlátai miatt a tényleges memóriaméret kevesebb lehet 4 GB-nál, mert a rendszer 32 bites Windows^® operációs rendszer alatt saját használatra fenntartja egy részét.. For Windows^® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
- 2 x 128Mb AMI UEFI Legal BIOS with multilingual GUI support (1 x Main BIOS and 1 x Backup BIOS)
- Supports Secure Backup UEFI Technology
- ACPI 6.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU Core/Cache, GT, DRAM, PCH 1.0V, VCCIO, VCCST, VCCSA, VCCPLL, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL Voltage Multi-adjustment
Videokártyák
- Supports Intel^® UHD Graphics Built-in Visuals : Intel^® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel^® InTru™ 3D, Intel^® Clear Video HD Technology, Intel^® Insider™, Intel^® UHD Graphics
- DirectX 12
- HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decode only), MPEG2, MJPEG, VC-1
- Three graphics output options: D-Sub, HDMI and DisplayPort 1.2
- Supports Triple Monitor
- Supports HDMI 1.4 with max. felbontás up to 4K x 2K (4096x2160) @ 30Hz
- Supports DisplayPort 1.2 with max. felbontás up to 4K x 2K (4096x2304) @ 60Hz
- Supports D-Sub with max. felbontás up to 1920x1200 @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Port (Compliant HDMI monitor is required)
- Supports HDCP 2.2 with HDMI 1.4 and DisplayPort 1.2 Ports
- Supports 4K Ultra HD (UHD) playback with HDMI 1.4 and DisplayPort 1.2 Ports

*Az Intel^® UHD Graphics Built-in Visuals és VGA támogatása csak beépített GPU-val rendelkező processzorok esetében lehetséges.
Audio
- 7.1 CH HD Audio with Content Protection támogatás (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Supports Purity Sound™ 4
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
- Pure Power-In
- Direct Drive Technology
- PCB isolate shielding
- Impedance Sensing on Rear Out port
- Individual PCB Layers for R/L Audio Channel
- RGB LED
- 15μ Gold Audio Connector
- Supports DTS Connect
LAN
- Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel^® I219V
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Slotok
- 3 x PCI Express 3.0 x16 Slots (PCIE2/PCIE4/PCIE6: single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE4); triple at x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6))*
- 3 x PCI Express 3.0 x1 Slots (Flexible PCIe)
- Supports AMD Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA^® Quad SLI™ and SLI™
- NVIDIA^® NVLink™ támogatás két NVIDIA^® GeForce RTX grafikus kártyával**
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module and Intel^® CNVi (Integrated WiFi/BT)***
- 15μ Gold Contact in VGA PCIe Slot (PCIE2)

*NVMe SSD-k támogatása rendszerindító lemezként

**Az NVIDIA^® NVLink™ híd nem a csomag része. Az NVIDIA^® NVLink™ híd nem a csomag része..

***Supports CNVio1 WiFi module(Intel^® Wireless-AC 9560/9462/9461) only.
Tárolás
- 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage Technology 16), NCQ, AHCI and Hot Plug*
- 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket (M2_1), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
- 1 x Ultra M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

*M2_1, SATA3_0 and SATA3_1 share lanes. If either one of them is in use, the others will be disabled.
M2_2, SATA3_4 and SATA3_5 share lanes. If either one of them is in use, the others will be disabled.

**Supports Intel^® Optane™ Technology
NVMe SSD-k támogatása rendszerindító lemezként
Supports ASRock U.2 Kit
Csatlakozó
- 1 x COM Port Header
- 1 x TPM Header
- 1 x Power LED and Speaker Header
- 2 x RGB LED Headers*
- 1 x Addressable LED Header**
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
- 1 x Thunderbolt™ AIC Connector (5-pin)
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Intel^® Z390) (Supports ESD Protection)
- 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) (ASMedia ASM1074 hub) (Supports ESD Protection)
- 1 x Front Panel Type C USB 3.2 Gen1 Header (Intel^® Z390) (Supports ESD Protection)
- 1 x Performance Mode / Easy OC Header

*Support in total up to 12V/3A, 36W LED Strip

**Supports in total up to 5V/3A, 15W LED Strip

***A CPU ventilátor csatlakozó legfeljebb 1 A (12 W) áramfelvételű CPU ventilátort támogat.

****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.

*****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN3/WP can auto detect if 3-pin or 4-pin fan is in use.
Hátsó panel I/O
- 1 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 1 x D-Sub Port
- 1 x HDMI Port
- 1 x DisplayPort 1.2
- 1 x Optical SPDIF Out Port
- 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (ReDriver) (Supports ESD Protection)
- 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (ReDriver) (Supports ESD Protection)
- 4 x USB 3.2 Gen1 Ports (Intel^® Z390) (Supports ESD Protection)*
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone

*Vegye figyelembe, hogy az USB3_34 nem támogatja az USB billentyűzet és egér általi S3/S4/S5 ébresztést.
Szoftver és UEFI
Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer

*These utilities can be downloaded from ASRock Live Update & APP Shop.
Support CD
- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar
Kiegészítők
- Quick Installation Guide, Support CD, I/O Shield
- 4 x SATA Data Cables
- 1 x ASRock SLI_HB_Bridge_2S Card
- 3 x Screws for M.2 Sockets
Hardware Monitor
- Temperature Sensing: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.0V, VCCSA, VCCST, VCCIO
Form Factor
- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
Operációs rendszer
- Microsoft^® Windows^® 10 64-bit / 11 64-bit
Tanusítványok
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
