H670 Steel Legend

Supports 13th Gen & 12th Gen Intel^® Core™ Processors (LGA1700)
9 Phase Dr.MOS Power Design
Supports DDR4 5000MHz (OC)
1 PCIe 5.0 x16, 1 PCIe 4.0 x16, 3 PCIe 3.0 x1
1 M.2 Key-E for WiFi
Graphics Output Options: HDMI, DisplayPort
Realtek ALC897 7.1 CH HD Audio Codec, Nahimic Audio
4 SATA3
2 Hyper M.2 (PCIe Gen4 x4)
1 Hyper M.2 (PCIe Gen4 x4 & SATA3)
1 Front USB 3.2 Gen2x2 Type-C
2 USB 3.2 Gen2 (Rear Type A+C)
6 USB 3.2 Gen1 (2 Rear, 4 Front)
Dragon 2.5G LAN

Dieses Modell wird nicht in allen Regionen der Welt verkauft. Bezüglich der Verfügbarkeit in Ihrer Region kontaktieren Sie bitte Ihren Händler.

Merkmale
Spezifikationen
Service

Wo kaufen

Dr.MOS ist die integrierte Power-Stage-Lösung, die optimal für synchrone Buck-Set-Down-Spannungsanwendungen ausgelegt ist! Im Vergleich zu herkömmlichen diskreten MOSFETs liefert sie auf intelligente Weise einen höheren Strom für jede Phase und sorgt so für bessere thermische Eigenschaften und eine überlegene Leistung.

Die robusten Komponenten und die gleichmäßige Stromzufuhr zur CPU sorgen für eine verbesserte Leistung für Gamer.

The 6 Layer PCB provides stable signal traces and power shapes delivering lower temperature and higher energy efficiency for memory overclocking!

Das 2-Unzen-Kupfer-PCB liefert eine besonders stabile Signalübertragung. Dabei erreicht es niedrigere Temperaturen und eine höhere Energieeffizienz beim Übertakten!

PCIe 5.0 + Surface-Mount-Technik

Im Vergleich zum herkömmlichen DIP-PCIe-Steckplatz verbessert der SMT-PCIe-Steckplatz den Signalfluss und maximiert die Stabilität bei hohen Geschwindigkeiten. Dies ist ein wichtiger Durchbruch, um die Geschwindigkeit des neuesten PCIe 5.0-Standards vollständig zu unterstützen.
Der neueste PCI Express 5.0-Standard ist in der Lage, eine atemberaubende Bandbreite von 128 GB/s zu erreichen, um das volle Potenzial zukünftiger High-End-Grafikkarten auszuschöpfen.

Ganz gleich, ob Sie Kopfhörer, ein Headset, externe oder interne Lautsprecher, über USB, Wi-Fi, einen analogen Ausgang oder sogar HDMI verwenden, Nahimic Audio bietet Ihnen das fesselndste, lebendigste und detailreichste Hörerlebnis.

Leistungsstarke Algorithmen sorgen für ein rauschfreies Gespräch mit konstantem Stimmpegel, unabhängig von der Entfernung zum Mikrofon. Die Nahimic-Audio-Engine sorgt für eine dynamische Entstörung des Klangs und eine Verringerung der Stimmschwankungen. Das Ergebnis ist eine bessere Verständigung und weniger Ermüdung.
●Statische Geräuschunterdrückung
●Echounterdrückung
●Laterale Geräuschunterdrückung
●Stimmstabilisierung

●Sound Tracker
Der Sound Tracker ist ein visueller Indikator, der die Richtungen anzeigt, aus denen die vorherrschenden Geräusche kommen. Jeder Sound wird in 360° auf einem Radar richtig positioniert, um ein vollständiges Eintauchen in das Spiel zu ermöglichen.

●Funktioniert auf allen Geräten!
Genießen Sie den lebendigen und hochwertigen Surround-Sound auf all Ihren bevorzugten Audiogeräten: Klinke, USB, Bluetooth, HDMI, S/PDIF. Nahimic ist mit all Ihren bevorzugten Audiogeräten kompatibel und garantiert den besten Sound mit jedem von ihnen. Nahimic misst und verbessert, um die Technologie zu optimieren und Ihnen das beste Klangerlebnis zu bieten.

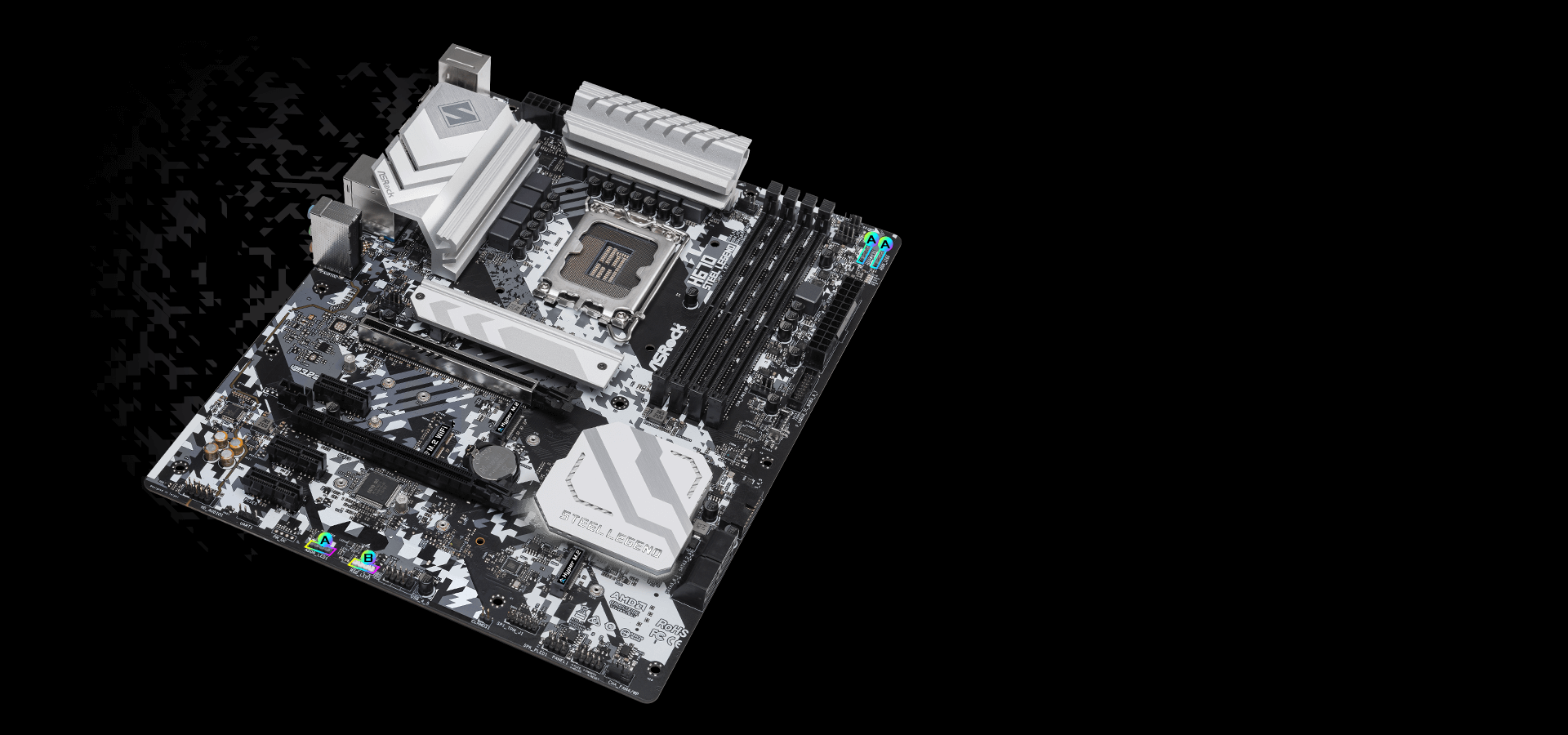

POLYCHROME RGB

Zusätzlich zur verbauten RGB-Beleuchtung, verfügt es außerdem über onboard verbaute LED-Headers und einen adressierbaren RGB-Header, der es Ihnen ermöglicht, das Mainboard mit kompatiblen LED-Geräten, wie Strips, CPU-, Kühler- und Gehäuse-Lüfter, zu betreiben. Zudem können Anwender RGB-LED-Geräte mit zertifiziertem Zubehör für Polychrome RGB Sync-certified ynchronisieren und so einzigartige Beleuchtungseffekte erzielen.

*Der adressierbare RGB-LED-Header unterstützt adressierbare RGB-LED-Strips (5V/Data/GND) vom Typ WS2812B mit einer maximalen Stromstärke von 3A (5V), maximal 80 LEDs und eine Länge von zwei Metern.
*Der RGB-LED-Header unterstützt herkömmliche RGB-LED-Strips (12V/G/R/B) vom Typ 5050 mit einer maximalen Stromstärke von 3A (12V) und einer Länge innerhalb von zwei Metern.
*A Group=Addressable RGB Header, B Group=RGB Header

Base Frequency Boost (BFB) Technology

BFB Technology allow the use of increasing TDP to enjoy the base frequency boost with the hidden power of processors with users' non K series CPUs and ASRock’s selected 600 series motherboards

While ASRock BFB breathes life into non K series CPUs, the boost frequency currently still depends on the cooling system applied on your rig.

BFB frequency performance results may vary between different CPUs and hardware configurations. Frequency shown in this chart is for reference only.

Einzigartige Features
ASRock USB 3.2 Gen2
- ASRock Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s)
- ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- Premium Power Choke
- 50A Dr.MOS
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- Matte Black PCB
- High Density Glass Fabric PCB
2.5G LAN
ASRock Steel Slot
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
CPU
- Supports 13th Gen & 12th Gen Intel^® Core™ Processors (LGA1700)
- 9 Power Phase design
- Supports Intel^® Hybrid Technology
- Supports Intel^® Turbo Boost Max 3.0 Technology
Chipsatz
- Intel^® H670
Arbeitsspeicher
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- Supports DDR4 non-ECC, un-buffered memory up to 5333+(OC)*
- Supports ECC UDIMM memory modules (operate in non-ECC mode)
- Max. capacity of system memory: 128GB
- Supports Intel^® Extreme Speicherprofile (XMP) 2.0

*Supports DDR4 3200 natively.
BIOS
- 128Mb AMI UEFI Legal BIOS with multilingual GUI support
- ACPI 6.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +1.8V PROC, +0.82V PCH, +1.05V PCH Voltage Multi-adjustment
Grafik
- Intel^® Xe Graphics Architecture (Gen 12)
- Dual graphics output: support HDMI and DisplayPort 1.4 ports by independent display controllers
- Supports HDMI 2.1 TMDS Compatible with max. Auflösung up to 4K x 2K (4096x2160) @ 60Hz
- Supports DisplayPort 1.4 with DSC (Komprimiert) max. Auflösung up to 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz
- Unterstützt HDCP 2.3 mit HDMI 2.1 TMDS-kompatiblen und DisplayPort 1.4-Anschlüssen

*Intel^® UHD Graphics Built-in Visuals und die VGA-Ausgänge können nur bei der Verwendung von CPUs mit integrierter GPU-Einheit genutzt werden.
Audio
- 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
- Supports Surge Protection
- Nahimic Audio
LAN
- 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- Supports Dragon 2.5G LAN Software
- Smart Auto Adjust Bandwidth Control
- Visual User Friendly UI
- Visual Network Usage Statistics
- Optimized Default Setting for Game, Browser, and Streaming Modes
- User Customized Priority Control
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports UEFI PXE

Steckplätze

CPU:
- 1 x PCIe 5.0 x16 Slot (PCIE1), supports x16 mode*
Chipset:
- 1 x PCIe 4.0 x16 Slot (PCIE3), supports x4 mode*
- 3 x PCIe 3.0 x1 Slots (PCIE2, PCIE4 and PCIE5)*
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module and Intel^® CNVi (Integrated WiFi/BT)

- Supports AMD CrossFire™

*Unterstützt NVMe-SSD als Boot-Festplatte

Speicherplatz

CPU:
- 1 x Hyper M.2 Socket (M2_1, Key M), supports type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode*
Chipset:
- 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2242/2260/2280 PCIe Gen4x4 (64 Gb/s) mode*
- 1 x Hyper M.2 Socket (M2_3, Key M), supports type 2260/2280/22110 SATA3 6.0 Gb/s & PCIe Gen4x4 (64 Gb/s) modes*
- 4 x SATA3 6.0 Gb/s Connectors

*Supports Intel^® Optane™ Memory H Series (M2_2 and M2_3 only)
Supports Intel^® Volume Management Device (VMD)
Unterstützt NVMe-SSD als Boot-Festplatte
Supports ASRock U.2 Kit

RAID

- Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA Speichergeräte
- Supports RAID 0, RAID 1 and RAID 5 for M.2 NVMe Speichergeräte

Anschluss

- 1 x SPI TPM Header
- 1 x Power LED and Speaker Header
- 1 x RGB LED Header*
- 3 x Addressable LED Headers**
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 4 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x Thunderbolt™ AIC Connector (5-pin) (Supports ASRock Thunderbolt™ 4 AIC Card)
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) (ASMedia ASM1074 hub) (Supports ESD Protection)
- 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s) (Supports ESD Protection)

*Unterstützt insgesamt bis zu 12V/3A, 36W-LED-Strip

**Support in total up to 5V/3A, 15W LED Strip

***Der CPU-Lüfteranschluss unterstützt CPU-Lüfter mit einer Leistung von maximal 1 Ampere (12 Watt).

****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.

*****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP and CHA_FAN1~4/WP can auto detect if 3-pin or 4-pin fan is in use.

Blende

- 3 x Antennenmontagepunkte
- 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x DisplayPort 1.4
- 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (ReDriver) (Supports ESD Protection)
- 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (ReDriver) (Supports ESD Protection)
- 2 x USB 3.2 Gen1 Ports (Supports ESD Protection)
- 4 x USB 2.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x BIOS Flashback Button
- HD Audio Jacks: Line in / Front Speaker / Microphone

Software und UEFI

Software
- ASRock Motherboard Utility (A-Tuning)
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Sofort-Flash
- ASRock Easy RAID Installer

*Diese Tools können im Live Update & APP Shop heruntergeladen werden.

Support-CD

- Drivers, Utilities, AntiVirus Software (Trial Version)

Produktzubehör

- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 4 x Screws for M.2 Sockets
- 1 x Standoff for M.2 Socket

Hardware überwachung

- Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Voltage monitoring: CPU Vcore, PCH, DRAM, VCCIN AUX, VCCSA, +1.05V PROC, +1.8V PROC, +0.82V PCH, +12V, +5V, +3.3V

Formfaktor

- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

Betriebssystem

- Microsoft^® Windows^® 10 64-bit / 11 64-bit

Zertifizierungen

- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
