B560M Pro4

支持第 10 代 Intel^® Core™ 处理器和第 11 代 Intel^® Core™ 处理器
支持 DDR4 4800MHz (OC)
1 x PCIe 4.0 x16, 1 x PCIe 3.0 x16, 1 x PCIe 3.0 x1
1 x M.2 Key-E 用于 WiFi
显示输出选项: HDMI, DisplayPort
7.1 声道高保真音频 (Realtek ALC897 音频编码解码器), Nahimic 音频
6 SATA3, 1 x 超级 M.2 (PCIe Gen4 x4),
1 x 超级 M.2 (PCIe Gen3 x4 & SATA3)
7 x USB 3.2 Gen1 (4 x 后置, 2 x Front, 1 前置 C 型接口)
6 x USB 2.0 (2 x 后置, 4 x 前置)
Intel^® 千兆网卡
华擎 Polychrome SYNC

产品特色
产品规格
支持与下载

天貓购买

京東购买

Base Frequency Boost (BFB) 技术

谁曾说只有 K 系列 CPU 和 Z 系列平台才能以最大的功率运行？通过华擎 BFB（Base Frequency Boost）技术，用户可以将非 K 系列 CPU 安装到华擎 500 系列主板（甚至非 Z 型号），并立即获得处理器的隐藏性能带来的基本频率提升。

虽然华擎 BFB 技术为非 K 系列 CPU 主板注入了生命，但提升频率目前仍取决于设备所使用的冷却系统。

* BFB 频率性能提升效果根据不同的 CPU 和硬件设备而定。此表中显示的频率仅供参考。

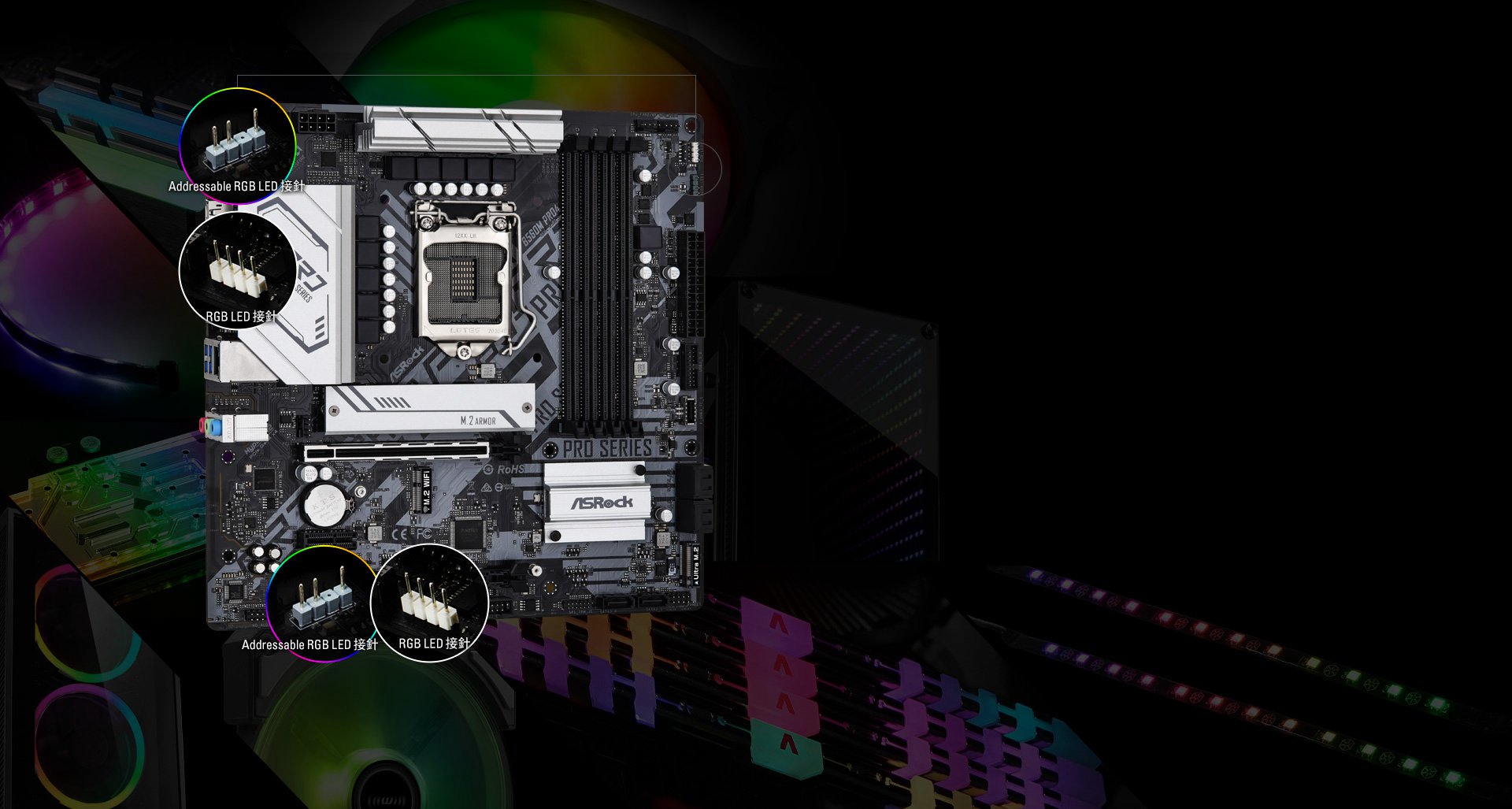

RULE YOUR OWN LIGHTING WAY - POLYCHROME RGB

ASRock 系列不但拥有令人惊叹的性能，更有更新卓越美学，好让您能够更方便地打造出属于自我的多彩RGB主机！除了板载的Addressable RGB灯效以外，主板还能够兼容各式LED设备，如灯条、CPU风扇、散热器、机壳等。此外，使用者也可以让这些RGB LED设备同步发光！通过 Polychrome RGB同步认证的配件，来创建独特灯光效果。

*Addressable RGB LED 接针支持WS2812B Addressable RGB LED 灯条(5V/Data/GND)，上限额定功率为3A (5V)，上限数量为80个LED，长度在2米以内。
*RGB LED 接针支持标准5050 RGB LED条(12V/G/R/B)，上限额定功率为3A (12V)，长度在2米以内。

50A 高效电感

与传统电感相比，华擎的新一代高效电感可有效提高饱和电流达 3 倍，提高并改善主板的 Vcore 电压供应。

黑色消光黑 PCB

全新的黑铜色消光黑 PCB 设计，不仅外观更加沉稳，也代表了更高的工艺制造水平。

高密度防潮纤维电路板

采用全新高密度玻璃纤维 PCB 板，有效降低 PCB 板的间隙来保护主板免受由于湿气造成的电子短路的伤害。

独家功能
华擎超合金
- 50A 高效电感
- 宝石黑 PCB
- 高密度防潮纤维电路板
华擎 4 层 PCB 板 POOL 技术
华擎合金插槽
华擎 M.2 散热盔甲
华擎超级 M.2 (PCIe Gen4x4)
华擎开机自检状态检查器 (PSC)
华擎全防护 (支持全部 USB、音源、网络接口)
华擎即时更新 & 应用市场
处理器
- 支持第10代与第11代Intel^® Core™处理器（插槽1200）
- 数字供电
- 支持 Intel^® Turbo Boost Max 3.0 技术
芯片
- Intel^® B560
内存
- 双通道 DDR4 内存技术
- 4 x DDR4 内存插槽
- 第 11 代 Intel^® Core™ 处理器支持 DDR4 (非 ECC), un-buffered 内存高达 4800+(OC)*
- 第 10 代 Intel^® Core™ 处理器支持 DDR4 (非 ECC), un-buffered 内存高达 4600+(OC)*
- 支持 ECC UDIMM 内存模块 (运行于非 ECC 模式)
- 系统内存最大容量: 128GB**
- 支持 Intel^® 极限内存配置 (XMP) 2.0 技术

*11th Gen Intel^® Core™（i9 / i7 / i5）原生支持DDR4 3200; Core™（i3），Pentium和Celeron^® 原生支持最高 DDR4 2666。.
10th Gen Intel^® Core™（i9 / i7）原生支持DDR4 2933; Core™（i5 / i3），Pentium和Celeron^® 原生支持DDR4 2666。

**由于操作系统的限制，在 Windows^® 32-bit 操作系统下实际能使用的內存将少于 4GB。在Windows^® 64-bit 操作系统下使用 64 位元的 CPU 则不会有此限制。
BIOS
- 支持图形界面的多国语 128Mb AMI UEFI Legal BIOS
- 符合 ACPI 6.0 兼容唤醒事件
- 支持 SMBIOS 2.7
- CPU 核心/快取, GT, 内存, VPPM, VCCIN AUX, VCCSA,VCCIO Multi-adjustment
板载显卡
- 第 11 代 Intel^® Core™ 处理器支持 Intel^® Xe 显卡架构 (Gen 12). 第 10 代 Intel^® Core™ 处理器支持 Gen 9 Graphics
- 双显示输出选项: 通过独立显示控制器支持 HDMI 和 DisplayPort 1.4 接口
- 支持 HDMI 2.0, 最大分辨率达 4K x 2K (4096x2160) @ 60Hz with 第 11 代 Intel^® Core™ 处理器
- 支持 HDMI 1.4 技术, 最大分辨率达 4K x 2K (4096x2160) @ 30Hz with 第 10 代 Intel^® Core™ 处理器
- 支持 DisplayPort 1.4, 最大分辨率达 4K x 2K (4096x2304) @ 60Hz
- 支持 HDMI 2.0 端口自动声画同步, 深色 (12bpc), xvYCC 与HBR (高位速音频) (需配备兼容 HDMI 的显示器)
- 支持 HDCP 2.2 with DisplayPort 和 HDMI 接口 (HDCP 2.3 ready with 第 11 代 Intel^® Core™ 处理器)

*仅内置 GPU 的处理器可支持 Intel^® UHD 显示芯片内置视觉技术与显示输出.
显示规格可能因处理器类型而异。
音效
- 7.1 声道高保真音频 (Realtek ALC897 音频编码解码器)
- 支持防突波
- Nahimic 音频
局域网
- 千兆网卡 10/100/1000 Mb/s
- Giga PHY Intel^® I219V
- 支持网络唤醒功能 (Wake-On-LAN)
- 支持防雷击 / 防 ESD 静电
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE
扩充插槽
第 11 代 Intel^® Core™ 处理器
- 2 x PCI Express x16 插槽 (PCIE1/PCIE3: 单插槽 Gen4x16 (PCIE1); 双插槽 Gen4x16 (PCIE1) / Gen3x4 (PCIE3))*
第 10 代 Intel^® Core™ 处理器
- 2 x PCI Express x16 插槽 (PCIE1/PCIE3: 单插槽 Gen3x16 (PCIE1); 双插槽 Gen3x16 (PCIE1) / Gen3x4 (PCIE3))*

- 1 x PCI Express 3.0 x1 插槽
- 支持 AMD Quad CrossFireX™ 和 CrossFireX™
- 1 x M.2 接口 (Key E), 支持 2230 型 WiFi / BT PCIe WiFi 模块和 Intel^® CNVi (集成 WiFi/BT)

*支持 NVMe SSD 开机
存储
- 6 x SATA3 6.0 Gb/s 接口, 支持 NCQ, AHCI 和热插拔*
- 1 x 超级 M.2 接口 (M2_1), 支持 M Key 2242/2260/2280 型 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) (插槽M2_1仅适用于第11代Intel^® Core™处理器) **
- 1 x 超级 M.2 接口 (M2_2), 支持 M Key 2280 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s)**

*若 M2_2 插槽被 SATA 型 M.2 设备占用，SATA3_1 将关闭。

**支持 NVMe SSD 开机
支持华擎 U.2套件
板载接口
- 1 x SPI TPM 接针
- 1 x 机箱开启警告功能接针与扬声器接针
- 2 x RGB LED 接针*
- 2 x 可编程 LED 接针**
- 1 x CPU 风扇接口 ((4-针))***
- 1 x CPU / 水泵风扇接口 ((4-针)) (智能风扇速度控制)****
- 3 x 机箱 / 水泵风扇接口 ((4-针)) (智能风扇速度控制)*****
- 1 x 24 针 ATX 电源接口
- 1 x 8 针 12V 电源接口 (高密度电源接口)
- 1 x 前面板音频接口
- 1 x Thunderbolt™ 接针 (5-针) (支持华擎Thunderbolt™ 4 AIC 卡)
- 2 x USB 2.0 针状接头 (支持 4 USB 2.0 接口) (支持 ESD 静电防护)
- 1 x USB 3.2 Gen1 接针 (支持 2 USB 3.2 Gen1 接口) (支持 ESD 静电防护)
- 1 x 前置 C 型接口 USB 3.2 Gen1 接针 (支持 ESD 静电防护)

*支持高达 12V/3A, 36W LED 灯条

**支持高达 5V / 3A，15W LED灯条

***CPU 风扇接口支持最大 1A (12W) 电源.

****CPU / 水泵风扇支持最高 2A (24W) 水冷风扇。

*****机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP 和 CHA_FAN3/WP 可以自动检测 3 针或 4 针风扇.
后背板输出 / 入接口
- 3 x 天线安装端口
- 1 x PS/2 键盘 / 鼠标接口
- 1 x HDMI 接口
- 1 x DisplayPort 1.4
- 4 x USB 3.2 Gen1 接口 (支持 ESD 静电防护)
- 2 x USB 2.0 接口 (支持 ESD 静电防护)
- 1 x RJ-45 网络接口，带指示灯 (动作 / 连接指示灯和速度指示灯)
- HD 音频插孔: 线性输入 / 前置 / 麦克风
软件与 UEFI
软件
- 华擎主板调节软件 (A-Tuning)
- 华擎 Polychrome SYNC
- 华擎极速网络
UEFI
- 华擎 EZ Mode
- 华擎全高清 UEFI
- 华擎定制型 UEFI
- 华擎 Instant Flash（即时更新工具）
- 华擎云升级

*可从华擎应用市场下载这些应用程序.
随机光盘
- 驱动程序, 应用软件, 杀毒软件 (试用版), Chrome 谷歌浏览器和工具栏
附件
- 快速安装指南, 支持光盘, I/O 挡板
- 2 x SATA 数据线
- 3 x M.2 插槽螺丝
- 1 x M.2 插槽的支座
硬件监视器
- 风扇转速计: CPU, CPU/水泵, 机箱/水泵风扇
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, CPU/水泵, 机箱/水泵风扇
- 风扇多速控制: CPU, CPU/水泵, 机箱/水泵风扇
- 机箱开启侦测
- 电压实时监控: +12V, +5V, +3.3V, CPU 核心, DRAM, VPPM, VCCIN AUX, VCCSA, VCCIO, CPU PLL Voltage
结构
- Micro ATX 规格: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
- 固态电容设计
操作系统
- 支持 Microsoft^® Windows 10 64-bit / 11 64-bit
认证
- FCC, CE
- 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)
