• คุณสมบัติ พิเศษ
  ASRock USB 3.2 Gen2
  - ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
  - ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s)
  ASRock Super Alloy
  - ฮีตซิงก์ระบายความร้อนอลูมิเนียมอัลลอย ขนาด XXL
  - Power Choke 50A แบบพรีเมียม
  - แผง PCB สีดำแซฟไฟร์
  - พีซีบีผ้าใยแก้วความหนาแน่นสูง
  - ทองแดง 2 ออนซ์ 4 ชุด
  สล็อต ASRock Steel Gen4
  ฮีตซิงก์ ASRock แบบคลุมเต็มพื้นที่ M.2
  ASRock Hyper M.2 (PCIe Gen4x4 & SATA3)
  ASRock แสดงสถานะการตรวจสอบ (PSC)
  เทคโนโลยีปกป้อง ASRock Full Spike (สำหรับ USB ทั้งหมด, เสียง, พอร์ต LAN)
  ASRock Live Update และ App Shop
• ซีพียู
  - สนับสนุน AMD ซ็อกเก็ต AM4 Ryzen™ 2000, 2000 G-Series, 3000, 3000 G-Series, 4000 G-Series, 5000 และ 5000 G-Series Desktop Processors*
  - ระบบจ่ายไฟ
  - ออกแบบภาคจ่ายไฟ 10 เฟส



  *Please refer to CPU รองรับ list for details.
• ชิพเซ็ต
  - AMD X570
• หน่วยความจำ
  - เทคโนโลยีหน่วยความจำ DDR4 Dual channel
  - 4 x สล็อต DIMM DDR4
  - ซีพียู AMD Ryzen ชุด (Vermeer) รองรับ DDR4 4466+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, หน่วยความจำ un-buffered*
  - ซีพียู AMD Ryzen series (Matisse) รองรับหน่วยความจำ DDR4 4466+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, หน่วยความจำ un-buffered*
  - AMD Ryzen series APUs (Cezanne) รองรับ DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, หน่วยความจำ un-buffered*
  - AMD Ryzen series APUs (Renoir) รองรับ DDR4 4466+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, หน่วยความจำ un-buffered*
  - ซีพียู AMD Ryzen series (Pinnacle Ridge) รองรับหน่วยความจำ DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, หน่วยความจำ un-buffered*
  - ซีพียู AMD Ryzen series (Picasso) รองรับหน่วยความจำ DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, หน่วยความจำ un-buffered*
  - รองรับหน่วยความจำสูงสุดที่: 128GB**
  - รองรับโมดูลหน่วยความจำ Extreme Memory Profile (XMP)
  - หน้าสัมผัสทอง 15μ ในสล็อต DIMM



  *For Ryzen Series APUs (Picasso, Cezanne และ Renoir), ECC is only รองรับed with PRO CPUs.
  โปรดดูข้อมูลตารางสนับสนุนความถี่หน่วยความจำสำหรับ AMD non-XMP ด้านล่างนี้.

  ซีพียู Ryzen ซีรีส์ (Vermeer):


  ซีพียู Ryzen ซีรีส์ (Matisse):


  Ryzen Series APUs (Cezanne):


  Ryzen Series APUs (Renoir)


  ซีพียู Ryzen ซีรีส์ (Pinnacle Ridge):


  ซีพียู Ryzen ซีรีส์ (Picasso):


  SR: ตำแหน่งสล็อต DIMM แบบ Single, 1Rx4 หรือ 1Rx8 บน DIMM ตามที่ระบุบนโมดูล x=1 or 2
  DR: ตำแหน่งสล็อต DIMM แบบ Dual, 2Rx4 หรือ 2Rx8 บน DIMM ตามที่ระบุบนโมดูล

  **ตามข้อกำหนดของระบบปฏิบัติการ ขนาดหน่วยความจำอาจน้อยกว่า 4GB เพื่อการสำรองไว้ให้กับระบบทำงานภายใต้ระบบปฏิบัติการวินโดวส์. สำหรับระบบปฏิบัติการ Windows^® 64-bit ร่วมกับซีพียู 64-bit จะไม่มีข้อจำกัดดังกล่าว.
• ไบออส
  - ไบออส 256Mb AMI UEFI สนับสนุน GUI
  - สนับสนุน "Plug และ Play"
  - เพิ่มการทำงาน ACPI 5.1 wake up
  - รองรับ jumperfree
  - รองรับ SMBIOS 2.3
  - CPU VCORE, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP การปรับแต่ง หลากหลาย
• กราฟฟิก
  - กราฟฟิก AMD Radeon™ Vega Series ที่มีมาใน APU Ryzen series*
  - DirectX 12, Pixel Shader 5.0
  - แชร์หน่วยความจำปกติที่ 2GB แชร์หน่วยความจำสูงสุดถึง 16GB**
  - ต่อการแสดงผลกราฟฟิกภายนอกแบบ Dual: สนับสนุน HDMI และ DisplayPort 1.2 ได้ด้วยการควบคุมแบบอิสระ
  - สนับสนุน HDMI 2.0 ร่วมกับความละเอียดสูงสุดถึง 4K x 2K (4096x2160) @ 60Hz
  - สนับสนุน DisplayPort 1.2 ร่วมกับความละเอียดสูงสุดถึง 4K x 2K (4096x2160) @ 60Hz
  - สนับสนุน Auto Lip Sync, Deep Color (12bpc), xvYCC และ HBR (High Bit Rate เสียง) ร่วมกับ HDMI 2.0 Ports (มอนิเตอร์จำเป็นต้องมี HDMI)
  - สนับสนุน HDR (High Dynamic Range) ร่วมกับ HDMI 2.0
  - สนับสนุน HDCP 2.2 with HDMI 2.0 และ DisplayPort 1.2 Ports
  - สนับสนุนการเล่นวีดีโอบลูเรย์ 4K Ultra HD (UHD) ร่วมกับ HDMI 2.0 และ DisplayPort 1.2
  - สนับสนุน Microsoft^® PlayReady



  *การสนับสนุนอาจแตกต่างกันไปตามซีพียู

  **การแชร์หน่วยความจำ 16GB ระบบต้องติดตั้งหน่วยความจำ 32GB
• ออดิโอ
  - รองรับระบบเสียง 7.1 แชนแนล HD เสียง พร้อมด้วยระบบป้องกัน (Realtek ALC1200 เสียง Codec)
  - รองรับระบบเสียงบลูเรย์ชั้นยอด
  - สนับสนุนการป้องกันไฟกระชาก
  - ตัวเก็บประจุ ELNA สำหรับระบบเสียง
  - แผงป้องกันพีซีบี
  - พีซีบีแยกช่องทางเสียงซ้าย/ขวา ออกจากกัน
• แลน
  - Gigabit LAN 10/100/1000 Mb/s
  - Giga PHY Intel^® I211AT
  - รองรับ Wake-On-LAN
  - รองรับการป้องกัน Lightning/ESD
  - สนับสนุน Ethernet 802.3az กับระบบการใช้พลังงานอย่างมีประสิทธิภาพ
  - สนับสนุน PXE
• สล็อต
  ซีพียู AMD Ryzen ชุด (Vermeer, Matisse)
  - 2 x PCI Express 4.0 x16 Slots (PCIE1/PCIE3: เดี่ยว ที่ x16 (PCIE1); แบบคู่ ที่ x16 (PCIE1) / x4 (PCIE3))*
  ซีพียู AMD Ryzen ชุด (Cezanne, Renoir, Pinnacle Ridge)
  - 2 x สล็อต PCI Express 3.0 x16 (PCIE1/PCIE3: เดี่ยว ที่ x16 (PCIE1); แบบคู่ ที่ x16 (PCIE1) / x4 (PCIE3))*
  ซีพียู AMD Ryzen ชุด (Picasso)
  - 2 x สล็อต PCI Express 3.0 x16 (PCIE1/PCIE3: เดี่ยว ที่ x8 (PCIE1); แบบคู่ ที่ x8 (PCIE1) / x4 (PCIE3))*

  - 1 x PCI Express 4.0 x1 Slot
  - สนับสนุน AMD Quad CrossFireX™ และ CrossFireX™
  - 1 x ซ็อกเก็ต M.2 (Key E), สนับสนุน โมดูลในแบบ 2230 WiFi/BT PCIe WiFi
  - หน้าสัมผัสทอง 15μ ในสล็อต VGA PCIe (PCIE1)



  *รองรับ NVMe SSD แบบเดียวกับบูตดิสก์
• การเก็บรักษา
  - 8 x พอร์ต รองรับการเชื่อมต่อ SATA3 6.0 Gb/s, รองรับ RAID (RAID 0, RAID 1 และ RAID 10), NCQ, AHCI และ Hot Plug
  - 1 x Hyper ซ็อกเก็ต M.2 (M2_1), สนับสนุนโมดูล M.2 PCI Express M Key 2242/2260/2280 ได้สูงสุด Gen4x4 (64 Gb/s) (with Vermeer, Matisse) or Gen3x4 (32 Gb/s) (with Cezanne, Renoir, Pinnacle Ridge และ Picasso)*
  - 1 x Hyper ซ็อกเก็ต M.2 (M2_2), สนับสนุนโมดูล M.2 SATA3 6.0 Gb/s ในแบบ M Key 2230/2242/2260/2280 และ โมดูลแบบ M.2 PCI Express ได้สูงสุด Gen4x4 (64 Gb/s) (with Vermeer, Matisse) or Gen3x4 (32 Gb/s) (with Cezanne, Renoir, Pinnacle Ridge และ Picasso)*



  * หากใช้งาน Thunderbolt™, SATA ในแบบ M.2 จะปิดการทำงาน
  รองรับ NVMe SSD แบบเดียวกับบูตดิสก์
  NVMe SSD is not รองรับed with AMD Athlon™ 3000G Processors
  สนับสนุน ASRock U.2 Kit
  รองรับ RAID 0/1/10
• เชื่อมต่อ
  - 1 x หัวต่อ พอร์ต COM
  - 1 x ไฟสถานะเพาเวอร์และหัวต่อลำโพง
  - 1 x หัวต่อพัดลม AMD LED*

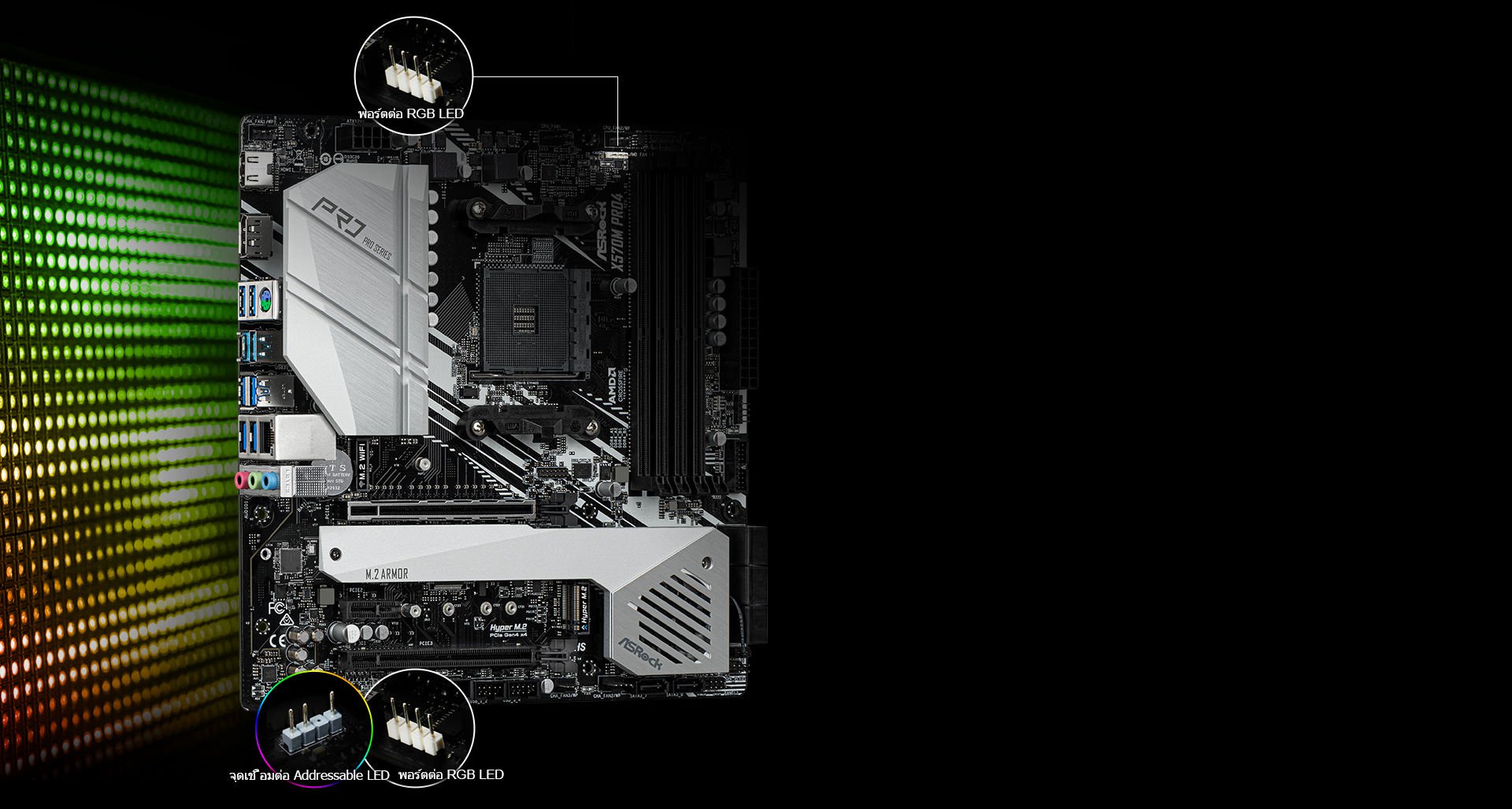

  - 1 x หัวต่อ RGB LED**
  - 1 x จุดเชื่อมต่อ Addressable LED***
  - 1 x คอนเน็คเตอร์พัดลมซีพียู (4-pin)****
  - 1 x ซีพียู/ หัวต่อปั้มน้ำ พัดลม (4-pin) (ระบบควบคุมการทำงานพัดลมอัจฉริยะ)*****
  - 3 x เพลารถ/สำหรับพัดลมปั้มน้ำs (4-pin) (ระบบควบคุมการทำงานพัดลมอัจฉริยะ)******
  - 1 x คอนเน็คเตอร์เพาเวอร์ ATX แบบ 24 พิน
  - 1 x คอนเน็คเตอร์เพาเวอร์ 12V แบบ 8 พิน
  - 1 x คอนเน็คเตอร์สำหรับเสียงแผงควบคุมด้านหน้า
  - 1 x หัวต่อ USB พัดลม AMD LED
  - 1 x เชื่อมต่อ AIC Thunderbolt™ (5-pin) (รองรับ ASRock Thunderbolt ™ 3 AIC การ์ด R2.0 เท่านั้น)
  - 2 x หัวต่อ USB 2.0 (รองรับพอร์ต USB 2.0 จำนวน 4 ช่อง) (รองรับการป้องกัน ESD)
  - 1 x USB 3.2 Gen1 Header (สนับสนุน 2 พอร์ต USB 3.2 Gen1) (รองรับการป้องกัน ESD)
  - 1 x SPI หัวต่อ TPM*******



  *หัวพัดลม LED ของ AMD นั้นใช้งานได้กับแถบไฟ LED RGB ปกติ
  ส่วนหัว AMD Fan LED สนับสนุนแถบ LED ที่มีน้ำหนักสูงสุด 3A (36W) และยาวได้ถึง 2.5M.

  **สนับสนุน LED Strip ได้สูงถึง 12V/3A, 36W

  ***สนับสนุน LED Strip ได้สูงถึง 5V/3A, 15W

  ****เชื่อมต่อพัดลมซีพียูสนับสนุนพัดลมซีพียูได้สูงสุด 1A (12W)

  *****ตัวเลือกสำหรับพัดลม/ รองรับพัดลมปั้มน้ำรองรับพัดลมระบายความร้อนด้วยน้ำได้สูงสุดที่ 2A (24W).

  ******เคส/สำหรับพัดลมปั้มน้ำ รองรับพัดลมชุดระบายความร้อนด้วยน้ำได้สูงสุด 2A (24W)
  CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP และ CHA_FAN3/WP สามารถตรวจจับอัตโนมัติ ถ้าใช้พัดลมแบบ 3-พินหรือ 4 พิน.

  *******โปรดอ้างอิงลิงค์สำหรับข้อมูลเพิ่มเติม: https://asrock.com/mb/spec/product.asp?Model=TPM-SPI
• พอร์ต I/O ด้านหลัง
  - 3 x พอร์ตเสาสัญญาณ (บนพาแนล แผ่นปิด I/O)
  - 1 x พอร์ต เมาส์และคีย์บอร์ด PS/2
  - 1 x พอร์ต HDMI
  - 1 x DisplayPort 1.2
  - 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (ReDriver) (รองรับการป้องกัน ESD)
  - 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (ReDriver) (รองรับการป้องกัน ESD)
  - 6 x พอร์ต USB 3.2 Gen1 (รองรับการป้องกัน ESD)
  - 1 x พอร์ต LAN RJ-45 พร้อมไฟ LED (ACT/LINK LED และ SPEED LED)
  - แจ็คสำหรับ HD เสียง: สัญญาณขาเข้า / ลำโพงหน้า / ไมโครโฟน
• ซอฟแวร์และ UEFI
  ซอฟต์แวร์
  - ASRock A-Tuning
  - ASRock Polychrome SYNC
  - ASRock เอ็กซ์ฟาสต์ แลน
  UEFI
  - ASRock ฟูล เอชดี ยูอีเอฟไอ
  - ASRock อินสแตนท์แฟลช



  *ยูทิลิตีเหล่านี้สามารถดาวน์โหลดได้จาก ASRock Live Update และ App Shop.
• สนับสนุน ดิสก์
  - ไดรเวอร์, เครื่องมือ, ซอฟต์แวร์ป้องกันไวรัส (เวอร์ชั่นทดลองใช้), เบราว์เซอร์ Chrome และแถบเครื่องมือ
• อุปกรณ์เสริม
  - คู่มือติดตั้งอย่างรวดเร็ว, แผ่นซีดีสนับสนุน, แผ่นปิด I/O
  - 2 x สายเคเบิล SATA เส้น
  - 3 x สกรูสำหรับ ซ็อกเก็ต M.2
  - 1 x Standoff for ซ็อกเก็ต M.2
• การตรวจสอบฮาร์ดแวร์
  - การตอบสนองต่ออุณหภูมิ: ซีพียู, ซีพียู/ ปั้มน้ำ, เคส, เคส/ พัดลมปั้มน้ำ
  - ความเร็วรอบพัดลม: ซีพียู, ซีพียู/ ปั้มน้ำ, เคส, เคส/ พัดลมปั้มน้ำ
  - พัดลมรอบเบา (ปรับรอบความเร็วพัดลมเคสอัตโนมัติโดยอุณหภูมิซีพียู): ซีพียู, ซีพียู/ ปั้มน้ำ, เคส, เคส/ พัดลมปั้มน้ำ
  - การควบคุมรอบพัดลมหลายรูปแบบ: ซีพียู, ซีพียู/ ปั้มน้ำ, เคส, เคส/ พัดลมปั้มน้ำ
  - ตรวจสอบแรงดันไฟ: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, PREM VDDCR_SOC, +1.8V, VDDP
• รูปแบบจากโรงงาน
  - Micro ATX Form Factor: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
  - การออกแบบภาคจ่ายไฟแบบโซลิด
  - ทองแดง 2 ออนซ์ 4 ชุด
• OS
  - Microsoft^® Windows^® 10 64-bit / 11 64-bit
• การรับรอง
  - FCC, CE
  - ErP/EuP ready (เพาเวอร์ซัพพลายจำเป็นต้องมี ErP/EuP ready)

คำว่ำ HDMI และ HDMI High-Definition Multimedia Interface รวมทั้งโลโก้ HDMI เป็นเครื่องหมำยกำรค้ำหรือเครื่องหมำยกำรค้ำจดทะเบียนของ HDMI Licensing Administrator, Inc. ในประเทศสหรัฐอเมริกำและประเทศอื่น ๆ

สเปคอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้าชื่อยี่ห้อและผลิตภัณฑ์เป็นเครื่องหมายการค้าของ บริษัท นั้น ๆ การกำหนดค่าอื่นที่ไม่ใช่สเปคสินค้าเดิม ๆ จะไม่มีการรับประกัน.

ภาพประกอบต่างๆเป็นภาพเพื่อใช้ในการอ้างอิงเท่านั้น ส่วนการใช้งานจริงอาจแตกต่างกันไปตามเวอร์ชั่นของโปรแกรม.
