X570 Steel Legend

Supporte Socket AMD AM4 Ryzen™ 2000, 3000, 4000 G-Series, 5000 et 5000 G-Series Desktop Processors
10 phase de puissance
Supporte DDR4 4666+ (OC)
2 PCIe 4.0 x16, 3 PCIe 4.0 x1, 1 M.2 (Key E) pour WiFi
AMD Quad CrossFireX™ et CrossFireX™
Sorties graphiques disponibles: HDMI, DisplayPort
l'audio 7.1 CH HD (Codec l'audio Realtek ALC1220)
8 SATA3, 1 Hyper M.2 (PCIe Gen4 x4 & SATA3), 1 Hyper M.2 (PCIe Gen4 x4)
2 USB 3.2 Gen2 (Type A à l'arrière+C), 10 USB 3.2 Gen1 (4 en façade, 6 l'arrière)
Intel^® LAN Gigabit
ASRock Polychrome SYNC

Ce modèle ne peut être vendu dans le monde entier. S'il vous plaît contactez votre revendeur local pour la disponibilité de ce modèle dans votre région.

Caractéristique
Spécifications
Support

Où Acheter

Steel Legend incarne une philosophie combinant une durabilité à toute épreuve et une esthétique irrésistible. Construite autour des spécifications et des caractéristiques les plus exigeantes, la gamme Steel Legend Series s'adresse aux utilisateurs du quotidien et aux plus passionnés ! Une gamme complète de matériaux/composants qui offrent une stabilité exemplaire et des performances haut de gamme. Une carte mère capable d’exécuter toutes les tâches qu’on lui confie - avec style !

Compatiblité avec la mémoire ECC

La fonction ECC ((Error Correcting Code) consiste à détecter et à corriger les erreurs mémoire qui affectent un sel bit. Ce type de mémoire est surtout utilisé pour minimiser les erreurs dans les serveurs ou les centres de stockage de données. Cette carte mère accepte les modules de mémoire DDR4 ECC Unbuffered qui offrent des performances de niveau serveur et une durabilité à toute épreuve pour les systèmes haut de gamme comme les solutions scientifiques ou financières.

*ECC support varies by CPU.

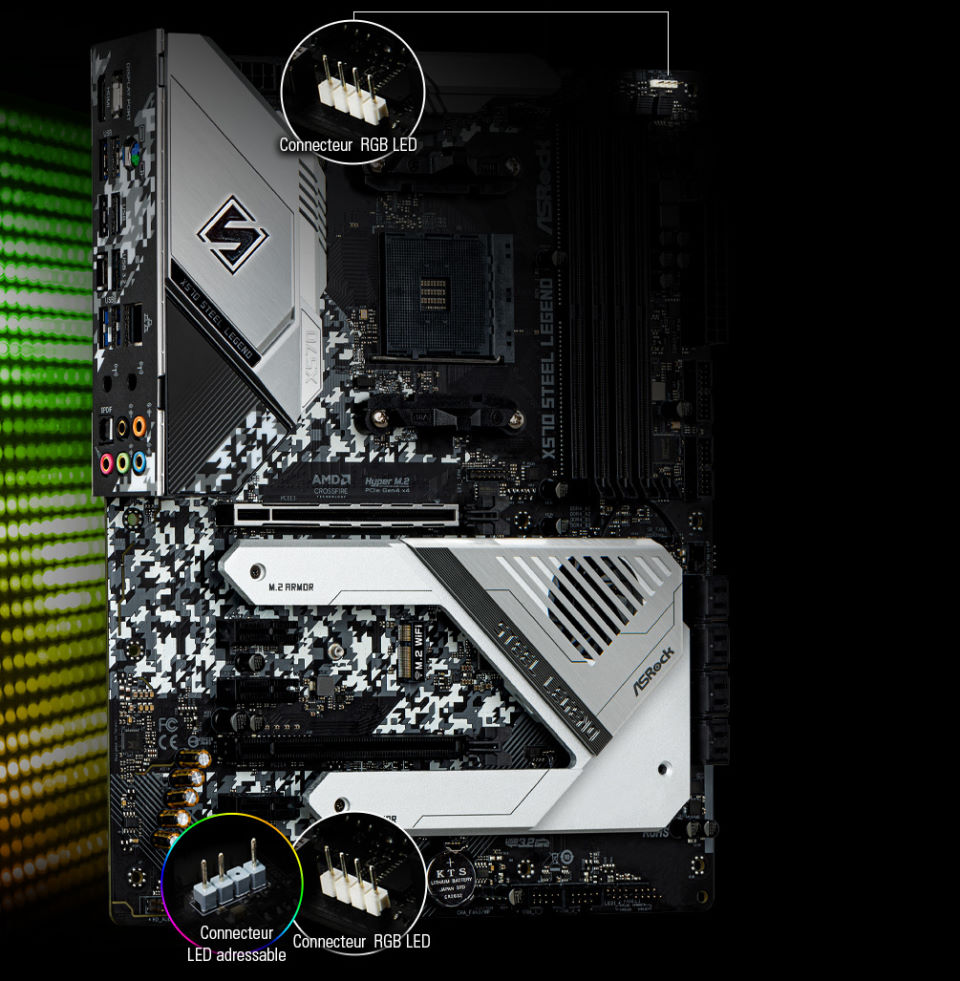

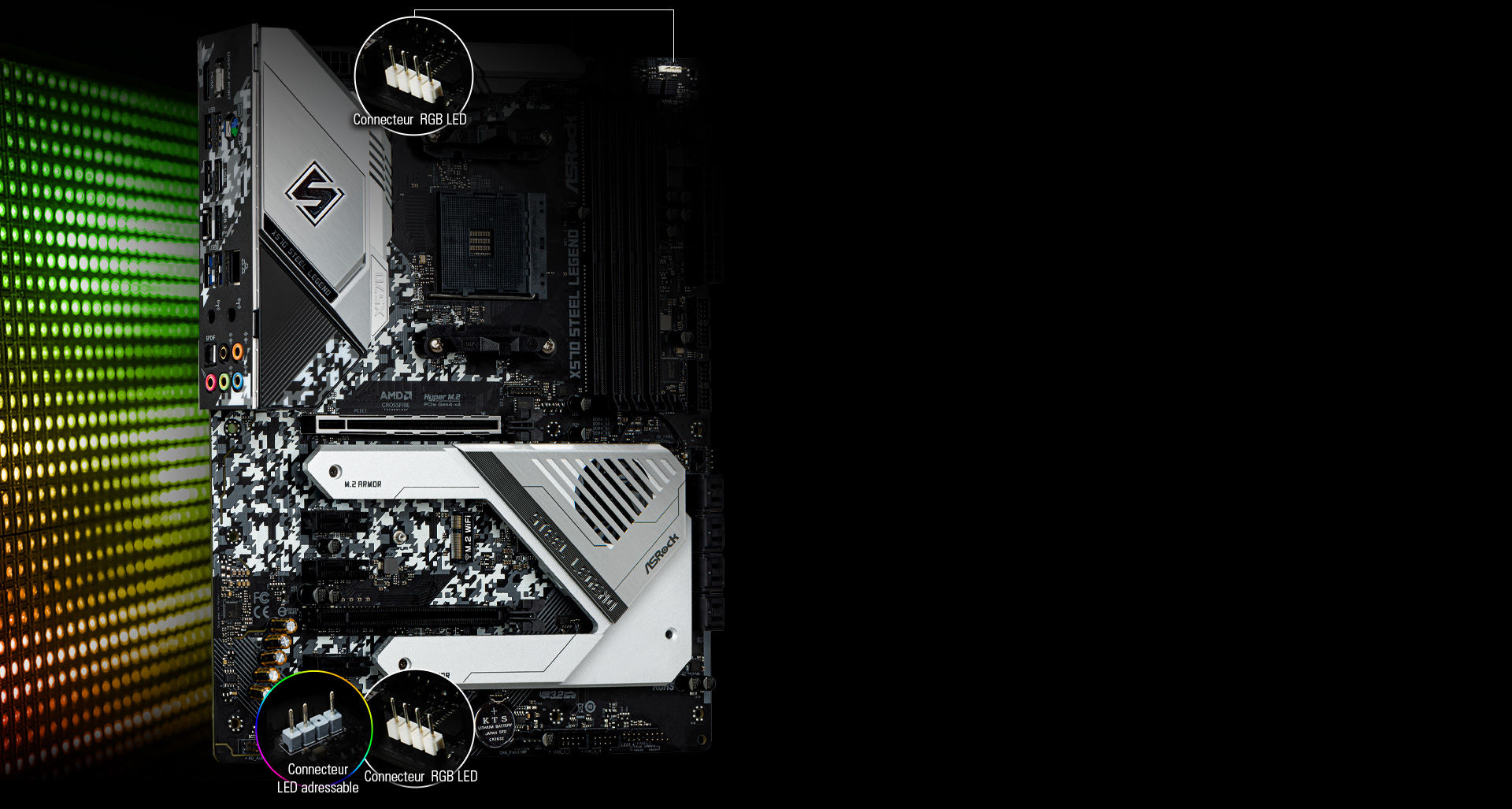

GARDEZ LE CONTRÔLE DE VOTRE ÉCLAIRAGE – POLYCHROME RGB

Les cartes mères de la gamme ASRock Series offrent des performances époustouflantes et une esthétique aboutie qui vous permettent de garder le contrôle de votre solution d’éclairage. ASRock propose une solution complète de contrôle de l’éclairage RGB LED intégré et des bandeaux LEDs connectés, des ventilateurs de kits de refroidissement pour processeurs, des solutions de refroidissement et de tous les périphériques RGB. Chaque périphérique peut être synchronisé via les accessoires certifiés Polychrome RGB.

* Le connecteur LED RGB adressable prend en charge les bandeaux LEDs RGB WS2812B (5V/Data/GND), avec une puissance maximale de 3A (5V), un nombre maximal de LEDs atteignant 80 unités et une longueur maximale de 2 mètres.
* Le connecteur LED RGB prend en charge les bandeaux LEDs RGB de type 5050 (12V/G/R/B), avec une puissance maximale de 3A (12V) et une longueur maximale de 2 mètres.

Blindage flexible du panneau E/S intégré

Différent de la plupart des boucliers d'E/S pré-montés qui ne sont décorés qu'avec des couleurs fantaisistes. Nous réservons plus d'espace de tolérance et permettons à au bouclier E/S d'être ajustable lors de l'installation, ce qui permet une intégration parfaite au châssis sans devoir faire face à d’éventuels problèmes mécaniques.

Connecteur AIC Thunderbolt 3

La technologie Thunderbolt 3 n'est plus limitée à certains chipsets, ASRock est le premier fabricant de cartes mères à implémenter la technologie Thunderbolt 3 sur les cartes mères AMD X570. Tout ce dont vous avez besoin est une carte Thunderbolt 3 AIC R2.0!

*1 : Seuls trois appareils TB3 peuvent être détectés.
*2 : Certains périphériques USB 3.2 de type C provoquent le redémarrage du système après le réveil depuis S3/S4.
*3 : Impossible d'allumer le moniteur TB3 après le réveil depuis S3/S4, il est nécessaire de débrancher/rebrancher le câble.
*4 : Ne prend pas en charge les cartes graphiques externes Thunderbolt 3 PCIe

Technologie AMD StoreMI

Un outil puissant qui combine la vitesse de votre SSD avec la capacité de votre disque dur en un seul support, rapide et facile à gérer. Les SSDs sont rapides, mais coûteux et offrent une capacité limitée. Les disques durs mécaniques proposent une grande capacité pour un tarif plus raisonnable, mais sont beaucoup plus lents qu'un SSD. La technologie AMD StoreMI combine ces deux types de stockage en un seul lecteur et déplace automatiquement les données auxquelles vous accédez le plus souvent vers le SSD. Vous obtenez ainsi le meilleur des deux mondes : La réactivité du SSD et la capacité du disque dur mécanique.

Radiateur en alliage d’aluminium XXL

Le radiateur en alliage d’aluminium et son design extra large assure une dissipation thermique optimale au niveau du MOSFET et du chipset pour que votre système soit encore plus stable.

Bobine d’alimentation Premium 60A

A la différence des modèles classiques, les bobines d’alimentation Premium de nouvelle génération ASRock améliorent et optimisent le voltage VCore délivré à la carte mère.

Dr. MOS

Dr. MOS est la solution d'étage de puissance intégrée optimisée pour les applications de tension synchrone ! Délivre intelligemment un courant plus élevé et fournit jusqu'à 50A de courant continu pour chaque phase, offrant ainsi une dissipation thermique optimisée et des performances supérieures.

Bobine mémoire Premium en alliage

Conçues spécialement pour l’alimentation de la mémoire, les bobines en alliage de nouvelle génération bénéficient d’une conception hautement magnétique et résistante à la chaleur, pour une alimentation encore plus stable et plus fiable de la carte mère.

Condensateurs Combo Caps

L'utilisation combinée de condensateurs 820uF + 100uF assure une alimentation du Vcore CPU plus efficace et plus fiable.

Condensateurs Nichicon 12K Black

Condensateurs haut de gamme 12K Black avec durée de vie de 12.000 heures. À la différence des autres cartes mères haut de gamme du marché qui intègrent des condensateurs dont la durée de vie n’excède pas 10.000 heures, ASRock utilise des condensateurs Nichicon 12K Black qui offrent une durée de vie supérieure de 20% ainsi qu’une stabilité et une fiabilité accrues.

I/O Armor

Une nouvelle technique de protection des composants les plus importants de votre carte mère, placée près du panneau E/S arrière, qui les protège contre les dommages causés par l’électricité statique.

PCB Noir Mat

Un nouveau schéma de couleurs combinant noir mat et cuivre pour mettre en valeur les prestigieux composants des cartes mères ASRock haut de gamme.

High Density Glass Fabric PCB

Cette conception haute densité du PCB réduit les espaces entre les différentes couches du PCB pour mieux protéger la carte mère contre les chocs électriques causés par la présence d’humidité.

Caractéristiques
ASRock USB 3.2 Gen2
- ASRock Port USB 3.2 Gen2 Type-A (10 Gb/s)
- ASRock Port USB 3.2 Gen2 Type-C (10 Gb/s)
ASRock Super Alliage
- Radiateur XXL en alliage d’aluminium
- Bobine d’alimentation Premium 60A
- 50A Dr.MOS
- Bobine mémoire Premium en alliage (Réduction de 70% des pertes en comparaison des bobines à base de poudre de fer)
- Condensateurs Combo Caps (Condensateurs Nichicon 12K Black)
- Condensateurs Nichicon 12K Black (Condensateurs polymères haute qualité de fabrication 100% japonaise)
- I/O Armor
- PCB Noir Mat
- PCB High Density Glass Fabric
- PCB Cuivre 2oz
ASRock Slot « Steel » Gen4
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4 & SATA3)
ASRock Ultra USB Puissance
ASRock Vérification du statut de démarrage (PSC)
ASRock Full Spike Protection (Pour tous les ports USB, l'audio et réseau)
ASRock Live Update & APP Shop
CPU
- Supporte Socket AMD AM4 Ryzen™ 2000, 2000 G-Series, 3000, 3000 G-Series, 4000 G-Series, 5000 et 5000 G-Series Desktop Processors*
- Intersil Digital PWM
- 10 phase de puissance

*Please refer to CPU Supporte list pour details.
Chipsets
- AMD X570
Mémoire
- Mémoire DDR4 Double Canal
- 4 x DDR4 DIMM
- Les processeurs AMD Ryzen (Vermeer) Supporte DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, unbuffered*
- Les processeurs AMD Ryzen (Matisse) acceptent des modules de mémoire DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, unbuffered*
- AMD Ryzen series APUs (Cezanne) Supporte DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, unbuffered*
- AMD Ryzen series APUs (Renoir) Supporte DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, unbuffered*
- Les processeurs AMD Ryzen (Pinnacle Ridge) acceptent des modules de mémoire DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, unbuffered*
- Les processeurs AMD Ryzen (Picasso) acceptent des modules de mémoire DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, unbuffered*
- Capacité mémoire maximale du système: 128GB**
- Prend en charge les modules de mémoire Profil de mémoire extrême (XMP)
- Contacts de DIMM en ou 15μ

*For Ryzen Series APUs (Picasso, Cezanne et Renoir), ECC is seulement supported avec PRO CPUs.
Veuillez vous référer au tableau ci-dessous pour la prise en charge de la fréquence des modules de mémoire AMD non-XMP.

Processeurs Ryzen Series (Vermeer):

Processeurs Ryzen Series (Matisse):

Ryzen Series APUs (Cezanne):

Ryzen Series APUs (Renoir)

Processeurs Ryzen Series (Pinnacle Ridge):

Processeurs Ryzen Series (Picasso):

SR: Module DIMM Single Rank, 1Rx4 ou 1Rx8 indiqué sur l’étiquette du module DIMM x=1 ou 2
DR: Module DIMM Dual Rank, 2Rx4 ou 2Rx8 indiqué sur l’étiquette du module DIMM

**En raison de limitations dues au système d'exploitation, la quantité de mémoire utilisée sous Windows^® 32-bit peut être inférieure à 4 GB. Cette limitation ne concerne pas les systèmes d'exploitation 64-bit accompagnés de processeurs 64-bit.
BIOS
- BIOS de type UEFI 256 MB avec interface graphique
- Supporte du "Plug and Play"
- Compatible ACPI 5.1
- Fonction de configuration sans jumpers (Jumperfree)
- Supporte SMBIOS 2.3
- Processeur, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP Multi-adjustment Tension
Vidéo Intégrée
- Contrôleur graphique AMD Radeon™ Vega intégré dans les APUs Ryzen Series*
- DirectX 12, Pixel Shader 5.0
- Mémoire partagée par défaut 2 Go. La mémoire partagée max. peut atteindre jusqu'à 16 Go.**
- Double sortie graphique: Supporte HDMI et DisplayPort 1.2 par des contrôleurs d'affichage indépendants
- Compatible HDMI 2.0 avec résolution maximale jusqu’à 4K x 2K (4096x2160) @ 60Hz
- Compatible DisplayPort 1.2 avec résolution maximale jusqu’à 4K x 2K (4096x2160) @ 60Hz
- Compatible avec les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate l'audio) avec HDMI 2.0 (Un écran compatible HDMI est requis)
- Compatible HDR (High Dynamic Range) avec HDMI 2.0
- Supporte HDCP 2.2 avec HDMI 2.0 et DisplayPort 1.2
- Compatible avec la lecture 4K Ultra HD (UHD) via les ports HDMI 2.0 et DisplayPort 1.2
- Supporte Microsoft^® PlayReady

*Compatibilité variable selon les processeurs

**La mémoire partagée maximale de 16 Go nécessite 32 Go de mémoire système installée.
Audio
- l'audio HD 7.1 Canaux avec Protection de Contenu (Codec l'audio Realtek ALC1220)
- Prise en charge de l'l'audio Premium Blu-ray
- Protection contre les surtensions
- Supporte Purity Sound™ 4
- Amplificateur Premium NE5532 pour connecteur l'audio sur le panneau de façade (Accepte les casques l'audio jusqu’à 600 Ohms)
- Pure Puissance-In
- Technologie Direct Drive
- Protection et isolation du PCB
- Détection de l'impédance sur le port de sortie arrière
- Couches individuelles sur le PCB pour les canaux l'audio gauche/droit
- Connecteurs jacks l'audio Or
- Connecteur l'audio ou 15μ

Réseau

- LAN Gigabit 10/100/1000 Mb/s
- GigaLAN Intel^® I211AT*
- Compatible Wake-On-LAN
- Protection contre les décharges électrostatiques et les surcharges liées aux orages
- Compatible avec la fonction Ethernet 802.3az
- Supporte PXE

*To Supporte WOL on I211 LAN "Please refer to FAQ"

Slots

Les processeurs AMD Ryzen (Vermeer, Matisse)
- 2 x PCI Express 4.0 x16 (Single en mode x16 (PCIE1); dual en mode x16 (PCIE1) / x4 (PCIE4))*
Les processeurs AMD Ryzen (Cezanne, Renoir, Pinnacle Ridge)
- 2 x PCI Express 3.0 x16 (Single en mode x16 (PCIE1); dual en mode x16 (PCIE1) / x4 (PCIE4))*
Les processeurs AMD Ryzen (Picasso)
- 2 x PCI Express 3.0 x16 (Single en mode x8 (PCIE1); dual en mode x8 (PCIE1) / x4 (PCIE4))*

- 3 x PCI Express 4.0 x1
- Supporte AMD Quad CrossFireX™ et CrossFireX™
- 1 x M.2 Socket (Key E), Supporte Module WiFi/BT PCIe WiFi de type 2230
- Slot VGA PCIe avec contacts en ou 15μ (PCIE1)

*Accepte les SSDs NVMe en mode disque de démarrage

Stockage

- 8 x connecteurs SATA3 6.0 Go/s, compatible RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et Hot Plug
- 1 x Hyper M.2 Socket (M2_1), accepte les modules M Key M.2 PCIe de type 2230/2242/2260/2280 jusqu’à Gen4x4 (64 Gb/s) (with Vermeer, Matisse) ou Gen3x4 (32 Gb/s) (with Cezanne, Renoir, Pinnacle Ridge et Picasso)*
- 1 x Hyper M.2 Socket (M2_2), accepte les modules M Key 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s et M.2 PCIe jusqu’à Gen4x4 (64 Gb/s) (with Vermeer, Matisse) ou Gen3x4 (32 Gb/s) (with Cezanne, Renoir, Pinnacle Ridge et Picasso)*

*Si la prise en charge de Thunderbolt™ est activée, l’interface M.2 SATA sera désactivée.
Accepte les SSDs NVMe en mode disque de démarrage
NVMe SSD is not supported avec AMD Athlon™ 3000G Processors
Supporte Kit ASRock U.2
compatible RAID 0/1/10

Slot disponibles

- 1 x LED d'alimentation et connecteur pour haut-parleur
- 1 x Connecteur pour LED de ventilateur AMD*
- 1 x Connecteur RGB LED**
- 1 x Connecteur LED adressable***
- 1 x Connecteur pour ventilateur de CPU (4-pin)****
- 1 x Connecteur pour ventilateur CPU/pompe à eau (4-pin) (Smart Fan Speed Control)*****
- 4 x Connecteurs pour ventilateur de châssis/pompe à eau (4-pin) (Smart Fan Speed Control)******
- 1 x Connecteur d'alimentation ATX 24-pin
- 1 x Connecteur d'alimentation 8-pin 12V
- 1 x Connecteur d'alimentation 4-pin 12V
- 1 x Connecteur panneau l'audio en façadeal (Connecteur l'audio ou 15μ)
- 1 x Connecteur USB pour LED de ventilateur AMD
- 1 x Connecteur Thunderbolt™ AIC (5-pin) (Prise en charge de la carte R2.0 AIC Thunderbolt™ ASRock uniquement)
- 2 x Connecteurs pour port USB 2.0 (Supporte 4 ports USB 2.0) (Protection contre les décharges électrostatiques)
- 2 x Connecteur pour USB 3.2 Gen1s (Supporte 4 ports USB 3.2 Gen1) (Protection contre les décharges électrostatiques)
- 1 x Connecteur SPI TPM*******

*L’En-tête de ventilateur AMD est compatible avec une bande de LED RVB normale.
Le connecteur AMD LED FAN accepte des bandeaux LEDs avec une puissance maximale de 3A (36W) et une longueur max. de 2.5m.

**Accepte les bandeaux LED 36W jusqu’à 12V/3A

***Accepte les bandeaux LED 15W jusqu’à 5V/3A

****Le connecteur pour ventilateur de processeur fournit une alimentation maximale de 1A (12W)

*****Le connecteur pour ventilateur CPU/pompe à eau accepte des ventilateurs d’une puissance maximale de 2A (24W)

******Le connecteur pour ventilateur de châssis / pompe à eau accepte des ventilateurs d’une puissance maximale de 2A (24W)
Les connecteurs CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP et CHA_FAN4/WP peuvent détecter automatiquement la présence d'un ventilateur 3-pin ou 4-pin.

*******Veuillez vous référer au lien pour plus d'informations: https://asrock.com/mb/spec/product.asp?Model=TPM-SPI

Connecteurs du Panneau Arrière

- 2 x Ports pour antennes (Sur Panneau I/O Shield)
- 1 x Port PS/2 pour Clavier/Souris
- 1 x HDMI
- 1 x DisplayPort 1.2
- 1 x Sortie optique SPDIF
- 1 x Port USB 3.2 Gen2 Type-A (10 Gb/s) (Protection contre les décharges électrostatiques)
- 1 x Port USB 3.2 Gen2 Type-C (10 Gb/s) (Protection contre les décharges électrostatiques)
- 6 x USB 3.2 Gen1 (Protection contre les décharges électrostatiques)*
- 1 x Port LAN RJ-45 avec LED (ACT/LINK LED et SPEED LED)
- Connecteurs jack HD l'audio: Haut-parleur arrière / Haut-parleur central / Basses / Entrée Ligne / Haut-parleur en façadeal / Micro (Connecteurs jacks l'audio Or)

*Ultra USB Puissance disponible sur les ports USB3_56.
La fonction ACPI wake-up n’est pas disponible sur les ports USB3_56.

Logiciel et UEFI

Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- UEFI ASrock Full HD
- ASRock Instant Flash

*Ces utilitaires peuvent être téléchargés depuis l'APP Shop.

CD inclus

- Pilotes, Utilitaires, Logiciel Anti-Virus (Version d’essai), Google Chrome Browser et Toolbar

Accessoires

- Guide de démarrage rapide, CD de support
- 4 x Câbles SATA
- 3 x Visserie pour sockets M.2
- 2 x Supporte pour prises M.2

Monitoring

- Détection de température : Processeur, CPU/pompe à eau, châssis, châssis/ventilateurs de pompe à eau
- Tachymètre pour ventilateur : Processeur, CPU/pompe à eau, châssis, châssis/ventilateurs de pompe à eau
- Mode Quiet Fan (Ajustement automatique de la vitesse de rotation du ventilateur de châssis en fonction de la température du processeur): Processeur, CPU/pompe à eau, châssis, châssis/ventilateurs de pompe à eau
- Contrôle de vitesse des ventilateurs : Processeur, CPU/pompe à eau, châssis, châssis/ventilateurs de pompe à eau
- Contrôle des tensions: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1.8V, VDDP

Format

- Facteur de forme ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- PCB Cuivre 2oz

- Compatible Microsoft Windows^® 10 64-bit / 11 64-bit

Certifications

- FCC, CE
- ErP/EuP ready (Une alimentation ErP/EuP Ready est nécessaire.)

Description	Langue	Télécharger depuis
Manuel utilisateur	Anglais	Global	China
BSMI	Multi-Language	Global	China
Guide d’installation rapide	Multilangue	Global	China
Guide de configuration du mode RAID	Anglais	Global	China

Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d’autres pays.

Les spécifications sont sujettes à modification sans préavis. La marque et les noms du produit sont des marques déposées par leurs sociétés respectives. Toute configuration autre que les spécifications recommandées par le fabricant du produit original ne sera pas couverte par la garantie.

Le visuel ci-dessus de l’interface utilisateur est fourni à titre d’exemple. L’apparence de l’interface utilisateur peut varier en fonction des mises à jour du logiciel.
