X399M Taichi

Supports AMD TR4 Socket Ryzen Threadripper Series CPUs
IR Digital PWM, 11 Power Phase & Dr. MOS
Supports DDR4 3600+(OC)
3 PCIe 3.0 x16
NVIDIA^® Quad SLI™, AMD Quad CrossFireX™
7.1 CH HD Audio (Realtek ALC1220 Audio Codec), Supports DTS Connect
8 SATA3, 2 Ultra M.2 (PCIe Gen3 x4), 1 Ultra M.2 (PCIe Gen3 x4 & SATA3)
2 USB 3.1 Gen2 (1 Type-A + 1 Type-C), 12 USB 3.1 Gen1 (4 Front, 8 Rear)
1 U.2 Connector
Intel^® 802.11ac WiFi, Dual Intel^® Gigabit LAN

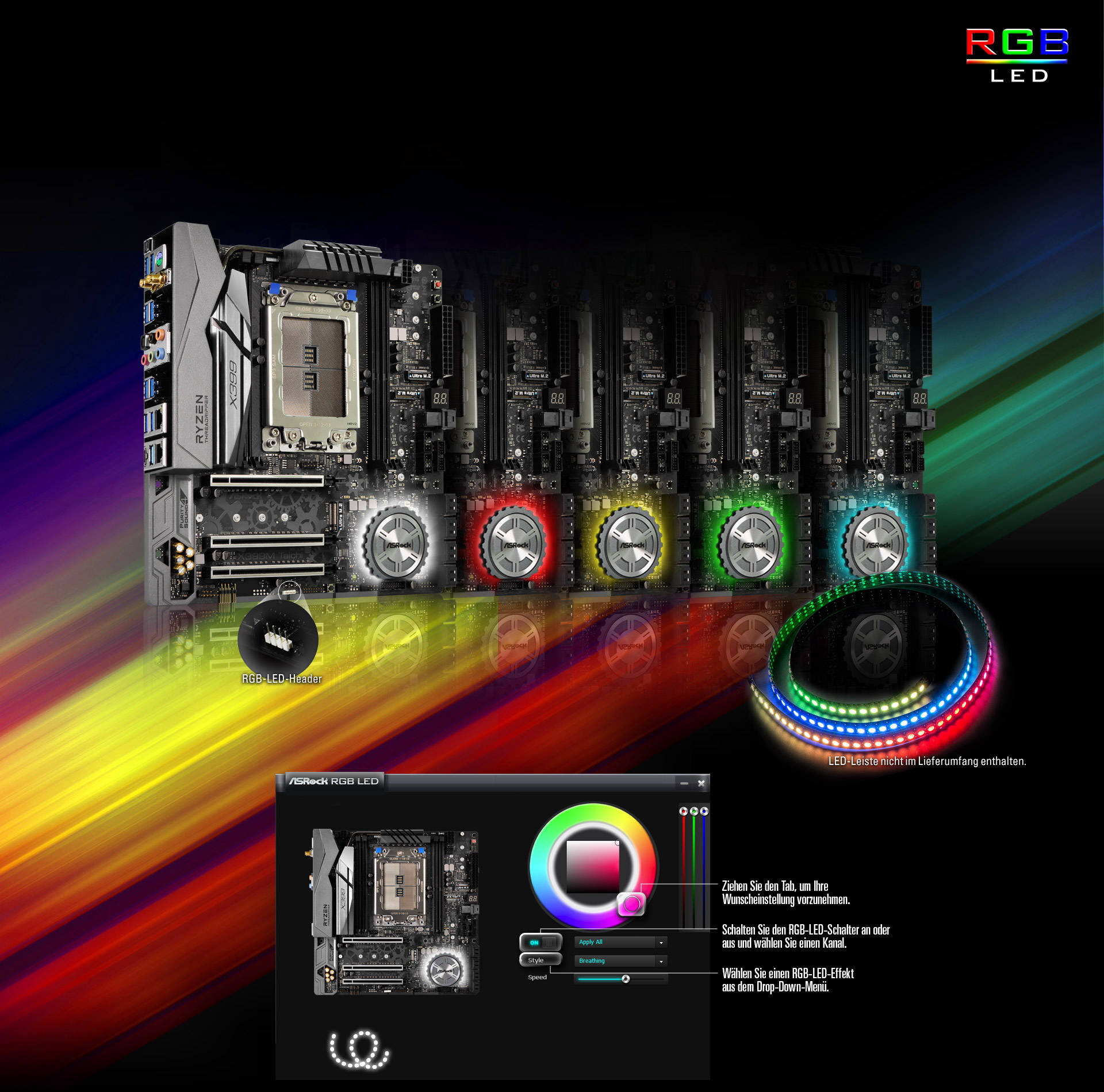

ASRock RGB LED
BIOS Flashback

Dieses Modell wird nicht in allen Regionen der Welt verkauft. Bezüglich der Verfügbarkeit in Ihrer Region kontaktieren Sie bitte Ihren Händler.

Merkmale
Spezifikationen
Service

Wo kaufen

AMD StoreMI

Ein leistungsstarkes Tool, das die Geschwindigkeit Ihrer SSD mit der Kapazität Ihrer Festplatte kombiniert und so ein einzelnes, schnelles und einfach zu verwaltendes Laufwerk erschafft. SSDs sind schnell, aber teuer und bieten nur eine minimale Kapazität. Mechanische Festplatten haben eine große Kapazität zu einem niedrigen Preis, sind aber viel langsamer als eine SSD. Die Technologie AMD StoreMI "kombiniert" diese beiden Speicherarten in einem einzigen Laufwerk und verschiebt die Daten, auf die Sie am häufigsten zugreifen, automatisch auf die SSD. So erhalten Sie das Beste aus beiden Welten: Die SSD-Reaktionsfähigkeit und die Kapazität mechanischer Festplatten.

XXL-Kühlkörper mit Aluminiumlegierung

Ein extragroßer Kühlkörper mit Aluminiumlegierung sorgt für eine effektive Wärmeabführung vom MOSFET und dem Chipsatz, so dass Ihr ganzes System zuverlässiger funktioniert.

Hochwertige 60A-Spule für die Stromversorgung

Im Vergleich zu herkömmlichen Spulen verfügen die neuen Premiumspulen für die Stromversorgung über einen dreimal so hohen Sättigungsstrom, so dass das Mainboard eine verbesserte Vcore-Spannung bietet.

Legierte Premiumspulen für den Speicher

Speziell entwickelt, um die Stromversorgung des Speichers zu regulieren, sind die neuen, legierten Spulen hochgradig resistent gegen magnetische Einwirkungen und Hitze. Auf diese Weise kann das Mainboard einen zuverlässigeren und stabileren Strom liefern.

Dr. MOS

Das Dr.-MOS-Design verfügt über die neueste SPS-Technologie (Smart Power Stage). Es wurde für die Spannungs- und Temperaturüberwachung einer jeden einzelnen Phase optimiert, so dass die CPU mit gleichmäßigeren und reineren Strömen versorgt wird. Dadurch werden die Leistung und die Overclocking-Fähigkeiten verbessert.

12K-Black-Caps von Nichicon

Hochwertige 12K-Black-Kondensatoren mit einer Lebenserwartung von mindestens 12.000 Stunden. Verglichen mit den Gegenstücken auf anderen High-End-Mainboards, die lediglich eine Lebenserwartung von 10.000 Stunden aufweisen, bieten die von ASRock verwendeten 12K-Black-Caps von Nichicon eine 20 Prozent höhere Lebenserwartung und bieten eine höhere Stabilität und Zuverlässigkeit.

I/O Armor

Eine neu entwickelte Schutzabdeckung für all die kritischen Bauteile nahe dem hinteren I/O-Schild des Mainboards, die Schäden durch elektrostatische Ladung verhindern kann.

Mattschwarzes PCB

Ein neues, mysteriöses Farbschema aus Mattschwarz und Kupferfarbe, das zu den namhaften Komponenten auf ASRocks High-End-Mainboards passt.

Hochverdichtetes Glasfaser-PCB

Das hochverdichtete Glasfaser-PCB reduziert die Lücken zwischen den PCB-Lagen, um das Mainboard vor Kurzschlüssen durch Feuchtigkeit zu schützen.

Purity Sound™ 4

Es ist an der Zeit, das klarste Sound-Erlebnis mit ultrahoher Qualität zu erleben. Purity Sound 4 ist eine Kombination aus verschiedenen Hardware- und Software-Lösungen für die Sound-Ausgabe. 7.1-CH-HD-Audio mit dem neuesten Soundchip ALC1220 von Realtek, individuelle PCB-Lagen für den rechten und linken Audiokanal, 120 dB SNR DAC und weiteren Technologien liefern die knackigsten Sound-Effekte.

120dB SNR DAC

Gold Audio connector

TI^® NE5532 Premium Headset Amplifier

Individual PCB Layers for R/L Audio Channel

Impedance Sensing on Rear Out Port

PCB Isolate Shielding

Pure Power-In

Nichicon Fine Gold Series Audio Caps

Gold Audio Jacks

Einzigartige Features
ASRock USB 3.1 Gen2
- ASRock USB 3.1 Gen2 Type-A Port (10 Gb/s)
- ASRock USB 3.1 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 60A Power Choke
- Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
- IR3555M Dr. MOS 60A
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- I/O Armor
- Matte Black PCB
- High Density Glass Fabric PCB
Intel^® 802.11ac WiFi
ASRock Steel Slots
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Ultra USB Power
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
CPU
- Supports AMD TR4 Socket Ryzen Threadripper Series CPUs
- IR Digital PWM
- 11 Power Phase design
Chipsatz
- AMD X399
Arbeitsspeicher
- Quad Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- Supports DDR4 3600+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory (U-DIMM)*
- Max. capacity of system memory: 128GB**
- 15μ Gold Contact in DIMM Slots

*Weitere Informationen entnehmen Sie bitte der Liste für unterstützten Speicher von der ASRock-Webseite.

**Aufgrund von Limitierungen im Betriebssystem ist es möglich, dass Windows^® 32-bit OS weniger als 4 GB RAM für das System reservieren kann. For Windows^® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
- 128Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment
Grafik
- n/a
Audio
- 7.1 CH HD Audio with Schutz von Inhalten (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Supports Purity Sound™ 4
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
- Pure Power-In
- Direct Drive Technology
- PCB isolate shielding
- Impedance Sensing on Rear Out port
- Individual PCB Layers for R/L Audio Channel
- Gold Audio Jacks
- 15μ Gold Audio Connector
- Supports DTS Connect
LAN
- Gigabit LAN 10/100/1000 Mb/s
- 2 x GigaLAN Intel^® I211AT
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Dual LAN with Teaming*
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE

*Teaming wird mit Windows® 10 RS2, RS3 und RS4 unterstützt.
Drahtloses LAN
- Intel^® 802.11ac WiFi Module
- Supports IEEE 802.11a/b/g/n/ac
- Supports Dual-Band (2.4/5 GHz)
- Supports high speed wireless connections up to 433Mbps
- Supports Bluetooth 4.2 / 3.0 + High speed class II
Steckplätze
- 3 x PCI Express 3.0 x16 Slots (PCIE1/PCIE2/PCIE3: single at x16 (PCIE1); dual at x16 (PCIE1) / x16 (PCIE2); triple at x16 (PCIE1) / x16 (PCIE2) / x16 (PCIE3))*
- Supports AMD Quad CrossFireX™ and CrossFireX™
- Supports NVIDIA^® Quad SLI™ and SLI™
- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
- 15μ Gold Contact in VGA PCIe Slot (PCIE1, PCIE2 and PCIE3)

*Unterstützt NVMe-SSD als Boot-Festplatte
Speicherplatz
- 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280/22110 M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*
- 1 x Ultra M.2 Socket (M2_2), supports M Key type 2242/2260/2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*
- 1 x Ultra M.2 Socket (M2_3), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*
- 1 x U.2 Connector**

*Supports NVMe RAID (RAID 0, RAID 1 and RAID 10)
Unterstützt NVMe-SSD als Boot-Festplatte
Supports ASRock U.2 Kit

**If M2_1 is plugged, U.2 Connector will be disabled.
Anschluss
- 1 x TPM Header
- 1 x Power LED and Speaker Header
- 1 x RGB LED Header*
- 1 x CPU Fan Connector (4-pin)**
- 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
- 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
- 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector (15μ Gold Audio Connector)*****
- 1 x Right Angle Front Panel Audio Connector*****
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
- 2 x USB 3.1 Gen1 Headers (Support 4 USB 3.1 Gen1 ports) (Supports ESD Protection)
- 1 x Clear CMOS Button
- 1 x Dr. Debug with LED
- 1 x Power Button
- 1 x Reset Button
- 1 x CPU Xtreme OC Switch

*Unterstützt insgesamt bis zu 12V/3A, 36W-LED-Strip

**Der CPU-Lüfteranschluss unterstützt CPU-Lüfter mit einer Leistung von maximal 1 Ampere (12 Watt).

***Der Anschluss CPU Optional/Water Pump Fan unterstützt Wasserkühler-Lüfter mit einer Leistung von maximale 1.5 Ampere (18 W).

****Der optionale Lüfteranschluss für Gehäuse oder Wasserpumpe unterstützt Wasserkühlungs-Lüfter mit maximal 1,5 Amper (18 Watt).
CPU_FAN1, CHA_FAN1, CHA_FAN2, CPU_OPT/W_PUMP and CHA_FAN3/W_PUMP can auto detect if 3-pin or 4-pin fan is in use.

*****Connect the audio device to either one of the audio connectors.
Blende
- 2 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 1 x Optical SPDIF Out Port
- 1 x USB 3.1 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection)
- 1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (Supports ESD Protection)
- 8 x USB 3.1 Gen1 Ports (Supports ESD Protection)*
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- 1 x BIOS Flashback Button
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

*Ultra USB Power is supported on USB3_5 port.
Software und UEFI
Software
- ASRock A-Tuning
- ASRock RGB LED
- ASRock APP Charger
- ASRock XFast LAN
UEFI
- ASRock Full HD UEFI
- ASRock Sofort-Flash
- ASRock Easy RAID Installer

*Diese Tools können im Live Update & APP Shop heruntergeladen werden.
Support-CD
- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar
Produktzubehör
- Quick Installation Guide, Support CD, I/O Shield
- 4 x SATA Data Cables
- 1 x ASRock SLI_HB_Bridge_1S Card
- 1 x ASRock SLI_HB_Bridge_2S Card
- 2 x ASRock WiFi 2.4/5 GHz Antennas
- 3 x Screws for M.2 Sockets
Hardware überwachung
- Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
- Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP
Formfaktor
- Micro ATX Form Factor: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
- 8 Layer PCB
- 2oz Copper PCB
Betriebssystem
- Microsoft^® Windows^® 10 64-bit
Zertifizierungen
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)

Beschreibung	Spreche	Downloaden von
Handbuch	Englisch	Global	China
BSMI	Multi-Language	Global	China
Schnellstartanleitung	Multi-Language	Global	China
RAID-Installationshandbuch	Englisch	Global	China
WiFi Installationshandbuch	Englisch	Global	China

Die Spezifikationen können ohne vorherigen Hinweis geändert werden. Die Marken und Produktnamen sind Schutzmarken der jeweiligen Firmen. Alle Konfigurationen die von den original Spezifikationen abweichen werden nicht garantiert.

Das oben abgebildete User-Interface ist ein Referenzbeispiel. Das tatsächliche User-Interface kann von der Abbildung abweichen.
