WRX90 WS EVO

Поддержка AMD Ryzen™ Threadripper™ PRO Processors
18+3+3 Power Phase Design, 110A SPS Design for VCore
8 x DDR5 DIMMs
Поддержка Eight Channel ECC Registered memory, до 7600+ (OC)
7 PCIe 5.0 x16
Realtek ALC1220 7.1-канальный HD-кодек, Nahimic Audio
4 SATA3,

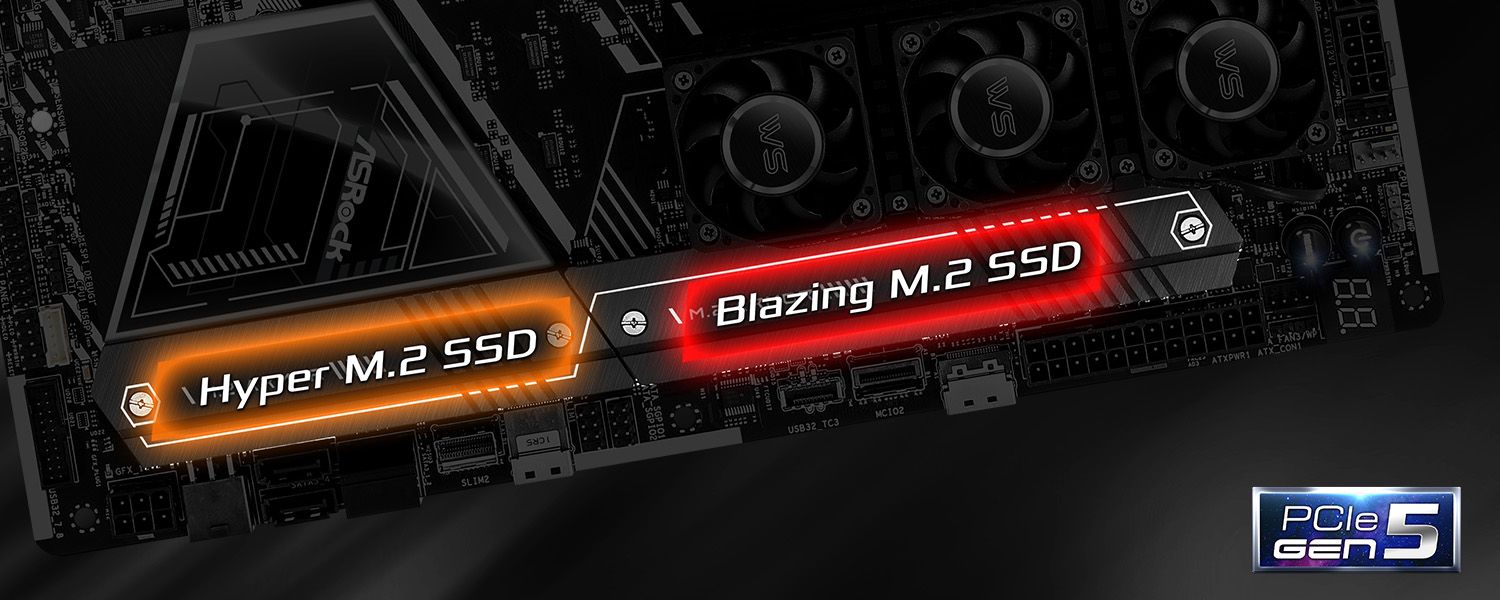

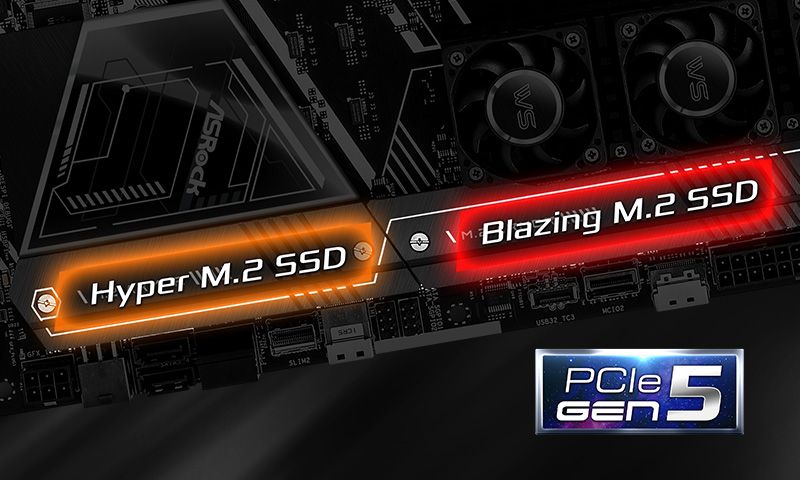

1 Blazing M.2 (PCIe Gen5 x4),
1 Hyper M.2 (PCIe Gen4 x4),

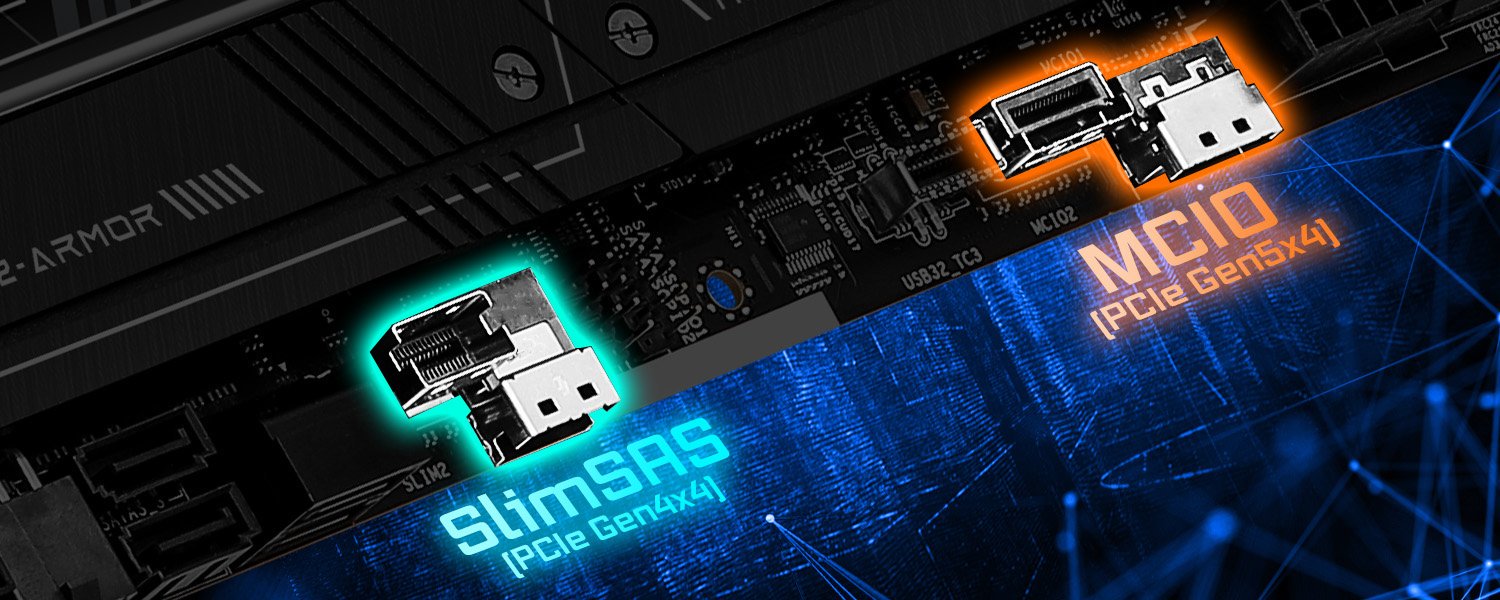

2 MCIO Connector (PCIe Gen5 x4/ 4 SATA3),
1 SlimSAS SFF-8654 Connector (PCIe Gen4 x4)
1 SlimSAS SFF-8654 Connector (PCIe Gen4 x4/ 4 SATA3)
2 USB4 Type-C (задних)
1 USB 3.2 Gen2x2 Type-C (передних)
4 USB 3.2 Gen2 Type-A(задних)
4 USB 3.2 Gen1 (2 Rear, 2 передних)
4 USB 2.0 (4 Front)
Intel^® X710 dual 10G LAN, 1 Выделенный IPMI LAN

Данная модель продается не во всем мире. Обратитесь к локальному поставщику, чтобы узнать о наличии материнской платы в вашем регионе.

Особенности
Спецификация
Поддержка

Где купить

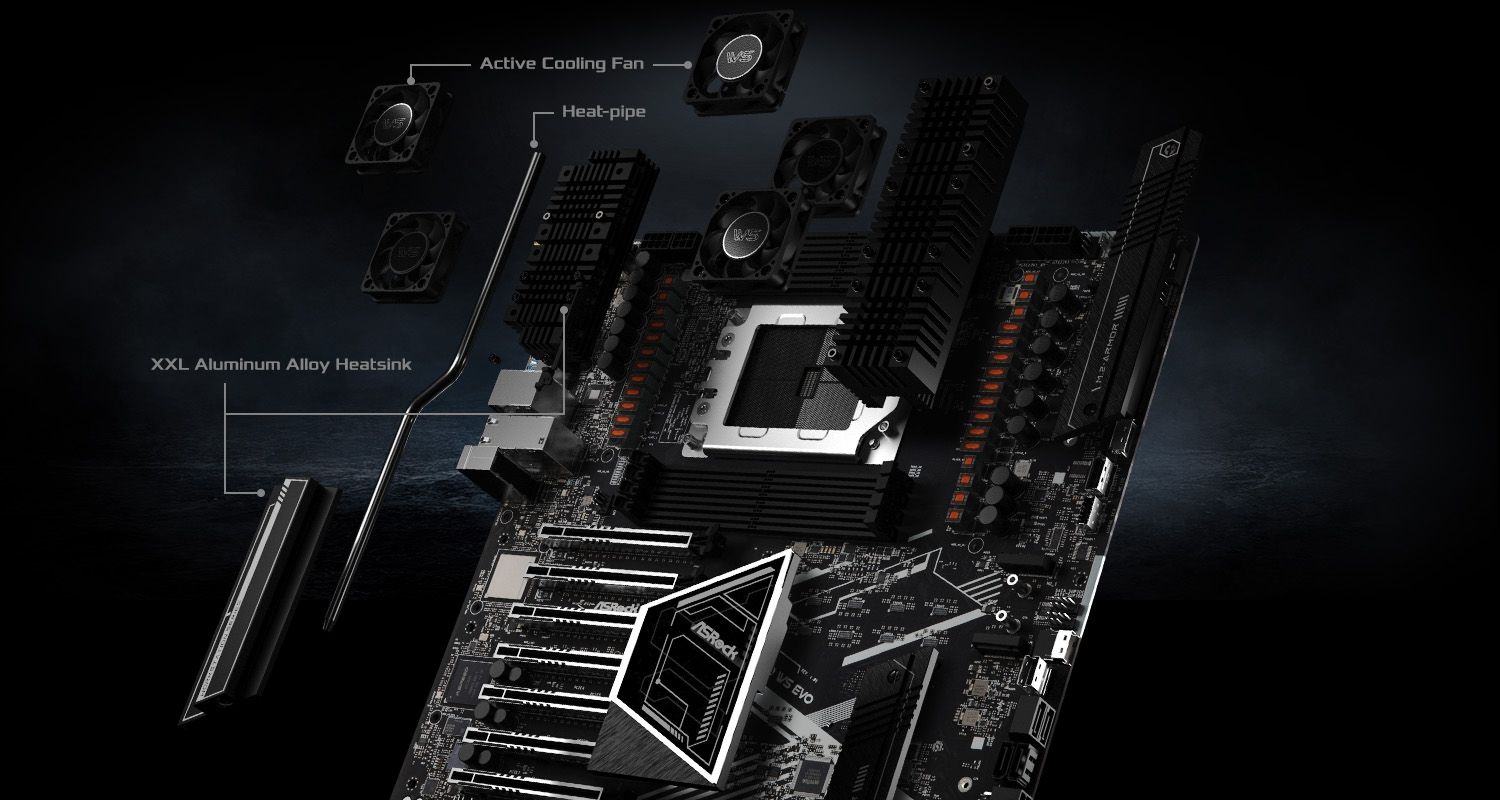

Оптимизированнй дизайн VRM

Печатная плата серверного класса повышает целостность сигнала и обеспечивает поддержку видеокарт и накопителей M.2 SSD с интерфейсом PCIe 5.0, а также расширяет разгонный потенциал для экстремальной прокачки памяти.

Целых 14 слоёв печатной платы обеспечивают стабильность прохождения электрического сигнала и профилей напряжения, снижая температуры и повышая энергоэффективность при разгоне памяти!

Внутренние медные слои обеспечивают стабильность сигнальных трасс и профилей мощности! А также обеспечивают пониженную температуру и повышенную энергоэффективность при оверклокинге!

USB4 technology brings speed and versatility to the most advanced USB Type-C, offering a fast and simple level of connection for work or home. It enables lightning-fast data transfer up to 40Gbps and connects USB devices with a single USB4 cable.

USB4 Technology 27W (not support display)

Испытайте супербыструю скорость зарядки до 9V@3A 27Вт с новым поколением PD 3.0!

*Фактическая скорость зарядки зависит от характеристик устройства.

POLYCHROME RGB

Эта материнская плата имеет встроенные назначаемые разъёмы RGB для подключения совместимых LED-светильников: световых полос, вентиляторов, радиаторов и прочего. Устройства синхронизируются и настраиваются через систему Polychrome RGB Sync-certified для создания единого пространства световых эффектов.

*Управляемый разъём RGB LED поддерживает светодиодные ленты WS2812B (5V/Data/Ground) мощностью до 3A (5В), с числом светодиодов до 80 штук и длиной до 2 метров.
*Разъём RGB LED поддерживает стандартные светодиодные ленты 5050 (12V/G/R/B) мощностью до 3A (12В) и длиной до 2 метров.

При использовании наушников, гарнитуры, внешних колонок или встроенного динамика, через USB, Wi-Fi, аналоговый выход или HDMI, аудиосистема Nahimic Audio обеспечит наилучшие звуковые впечатления с богатой детализацией.

Мощные алгоритмы обеспечат наилучшее шумоподавление при разговоре, поддерживая постоянный уровень громкости голоса вне зависимости от расстояния до микрофона. Аудио-движок Nahimic динамически очищает звук, удаляет посторонние шумы и выравнивает перепады по громкости. В результате качество общения улучшается.
●Подавление статических шумов
●Подавление эхо
●Подавление боковых звуков
●Стабилизация голоса

●Sound Tracker
Sound Tracker – это визуальный индикатор, показывающий направление, с которого приходят самые громкие звуки. Все звуки корректно располагаются в пространстве, обеспечивая полное погружение в игровой процесс.

●Работает на любых подключениях!
Получите чистый высококачественный звук Surround Sound через любое подключение: аудио-джек, USB, Bluetooth, HDMI, S/PDIF. Nahimic совместим со всеми аудио-инструментами и для каждого из них обеспечивает наилучшее качество звука. Nahimic всегда работает над улучшением и оптимизацией своих технологий, чтобы дать наилучший возможный результат.

Уникальная Особенность
Превосходная производительность
- PCIe Gen5 (Graphics, M.2)
- Eight Channel DDR5
- USB4 Type-C Ports (40 Гб/с)
Безупречная надёжность
- Печатная плата с минимальными потерями
- 18+3+3 Power Phase, 110A SPS for VCore
- 20K Long-lasting Black Caps (high quality и conductive polymer capacitors)
Ультрабыстрые подключения
- Dual Intel^® 10G LAN
Обновление EZ
- Автоустановщик драйверов ASRock
Процессор
- Поддержка AMD Ryzen™ Threadripper™ PRO Processors
- Поддержка AMD Socket sTR5
- Поддержка ASRock Hyper BCLK Engine
Чипсет
- AMD WRX90
Память
- Eight Channel DDR5 Memory Technology
- 8 x DDR5 DIMM*
- Поддержка DDR5 ECC, buffered memory (RDIMM/ RDIMM-3DS) до 7600+(OC)
- Максимальный объем памяти: 2TB

*Режим S3 (Sleep) поддерживается только при установке модулей памяти DIMM в разъёмы 1 / 2 / 4.
BIOS
- 256Мб AMI UEFI BIOS с графической оболочкой
Графическое ядро
- Aspeed AST2600 BMC Controller
- 1 x DisplayPort 1.1a с max. разрешение до 1920x1200 @60Гц*

*DisplayPort 1.1a does not support audio function.
Аудио
- 7.1-канальный HD-кодек с поддержкой защиты данных (Аудиокодек Realtek ALC1220)
- Чувствительность импенданса на задней панели
- Отдельные слои на плате для левого и правого канала
- Nahimic Audio
ЛВС
2 x 10 Gigabit LAN 100/1000/2500/5000/10000 Мб/с (Intel^® X710-AT2)
- Support PXE 1 x Dedicated IPMI (Realtek RTL8211F)
Разъемы
CPU:
- 7 x PCIe 5.0 x16 Slots (PCIE1/PCIE2/PCIE3/PCIE4/PCIE5/PCIE7 at x16; PCIE6 at x8)*

- Позолоченные Контакты 15μ Gold на разъеме VGA PCIe

*Поддержка модулей NVMe SSD в качестве загрузочных дисков
хранение
CPU:
- 1 x Blazing pазъем M.2 (M2_1, Key M), Поддержка type 2260/2280/22110 PCIe Gen5x4 (128 Гб/с) mode*
- 2 x MCIO Connectors (PCIe Gen5x4 или 4 x SATA3 6.0 Гб/с)
- 1 x SlimSAS SFF-8654 Connector (SLIM1) (PCIe Gen4x4 или 4 x SATA3 6.0 Гб/с)
Chipset:
- 1 x Hyper pазъем M.2 (M2_2, Key M), Поддержка type 2260/2280 PCIe Gen4x4 (64 Гб/с) mode*
- 1 x SlimSAS SFF-8654 Connector (SLIM2) (PCIe Gen4x4)
- 4 x SATA3 6.0 Гб/с

*Поддержка модулей NVMe SSD в качестве загрузочных дисков
RAID
- Поддержка RAID 0, RAID 1 и RAID 10 for SATA накопители
- Поддержка RAID 0, RAID 1 и RAID 10 for M.2 NVMe накопители*

*Для поддержки RAID 10 нужны дополнительные карты расширения M.2 NVMe
USB
CPU:
- 2 x USB4 Type-C (задних)
- 4 x USB 3.2 Gen2 Type-A (задних)
Chipset:
- 1 x USB 3.2 Gen2x2 Type-C (передних)
- 4 x USB 3.2 Gen1 Type-A (2 Rear, 2 передних)
- 4 x USB 2.0 (передних)

*All USB ports support ESD Protection
Коннекторы
- 2 x Кабель термистора Headers
- 1 x Front VGA Header
- 1 x COM
- 1 x Индикатор питания и разъем динамика
- 1 x Intelligent Platform Management Bus Header
- 1 x PSU SMBus Header
- 1 x BMC SMBus Header
- 1 x Auxiliary Panel Header
- 2 x Управляемый разъём LED s*
- 1 x Разъем для подключения вентиляторов процессора (4-pin)**
- 1 x Разъем вентилятора CPU / водяного насоса (4-pin) (Умный контроль скорости вентилятора)***
- 3 x Разъем вентилятора шасси / водяного насоса (4-pin) (Умный контроль скорости вентилятора)****
- 1 x 24-контактный разъем питания ATX (Коннекторы питания высокой плотности)
- 1 x 3-контактный разъем питания ATX*****
- 2 x 8 pin ATX 12V Power Connectors (Коннекторы питания высокой плотности) (для материнской платы)******
- 2 x 6 pin PCIe 12V Power Connectors (Коннекторы питания высокой плотности) (для материнской платы)******
- 2 x 6 pin Graphics 12V Power Connectors (Коннекторы питания высокой плотности) (для PCIe card)*******
- 1 x Правосторонний разъём Audio на фронтальной панели
- 2 x USB 2.0 (поддержка до четырех USB 2.0)
- 1 x USB 3.2 Gen1 (поддержка до двух USB 3.2 Gen1)
- 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Гб/с)
- 2 x SGPIO Headers
- 1 x CPU HP-SMBus Connector
- 1 x Non Maskable Interrupt Button Header
- 1 x Dr. Debug со светодиодом
- 1 x Кнопка питания со светодиодом
- 1 x Кнопка Reset с индикатором
- 1 x Кнопка Clear CMOS

*Support in total до 5V/3A, 15W LED Strip

**CPU_FAN1 Поддержка the fan power до 1A (12W).

***CPU_FAN2/WP Поддержка the fan power до 2A (24W).

****CHA_FAN1~3/WP support the fan power до 2A (24W).

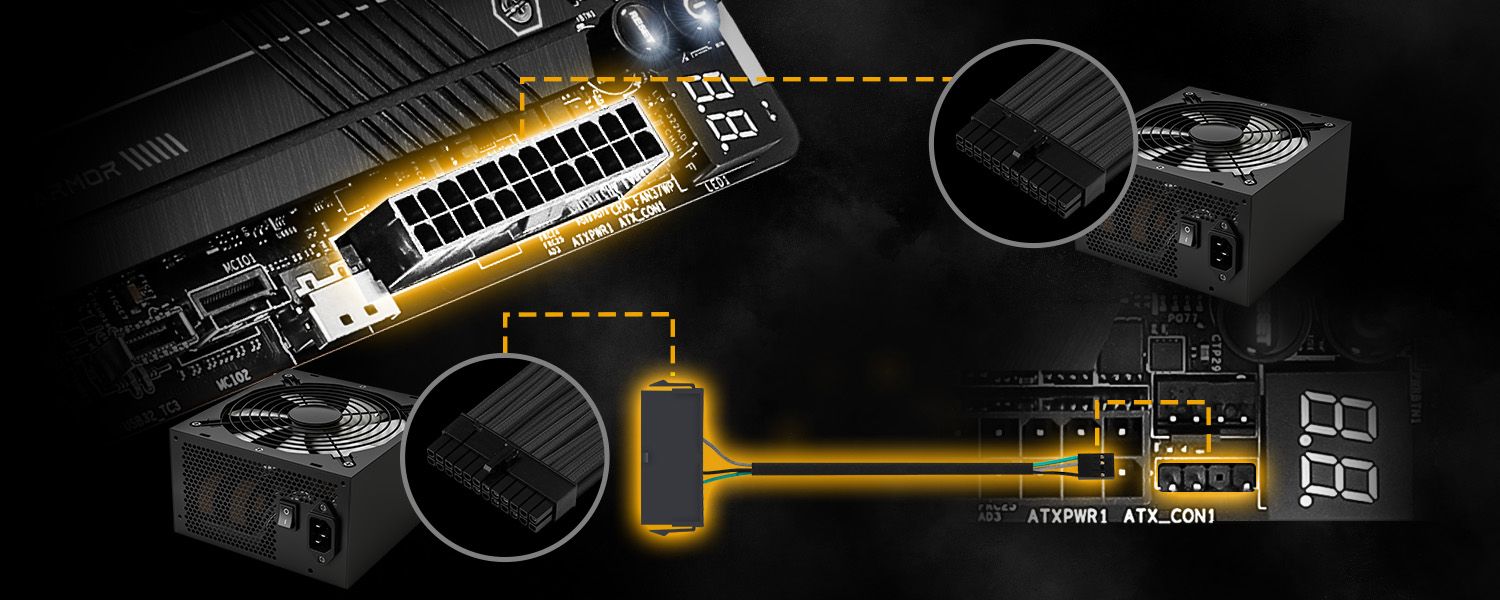

*****Plug the Multi PSU Adaptor Cable that comes с the package to ATX_CON1 if you use a secondary PSU.

******It is required to connect both ATX12V1 и ATX12V2; otherwise, the system may not boot up properly.
It is required to connect all 8 pin и 6-контактный разъем питания 12 В when overclocking.

*******It is required to connect 6 pin PCIE 12V Power Cables to either GFX_12V1 или GFX_12V2; otherwise, the system may not boot up properly.
Задняя панель ввода/вывода
- 1 x DisplayPort 1.1a
- 1 x Optical SPDIF Out
- 2 x USB4 Type-C Ports (40 Гб/с)*
- 4 x USB 3.2 Gen2 Type-A (10 Гб/с)
- 2 x USB 3.2 Gen1 Type-A Ports
- 2 x RJ-45 LANs
- 1 x RJ45 Выделенный IPMI LAN Port
- 1 x Выходной аудио-разъём (Gold Audio Jack)
- 1 x Входной микрофонный разъём (Gold Audio Jack)

*USB_TC1 Поддержка зарядки по USB PD 3.0 до 9В@3A (27Вт) / 5В@3А (15Вт) ; USB_TC2 Поддержка USB PD 3.0 до 5V@3A (15W) charging.
Программное обеспечение и UEFI
Software
- ASRock Polychrome SYNC*
UEFI
- ASRock Full HD UEFI
- Автоустановщик драйверов ASRock
- ASRock Instant Flash

*Эти утилиты можно скачать из магазина APP Shop.
Комплект поставки
- 1 x Инструкция для пользователя
- 1 x заглушка для задней панели ввода/вывода
- 4 x кабелей SATA
- 2 x Кабель термистораs
- 1 x Multi PSU Adaptor Cable
- 2 x Винты для разъемов M.2
- 2 x Стойки для розеток М.2
Форм-фактор
- EEB Form Factor: 12.0-in x 13.0-in, 30.5 cm x 33.0cm
- 14 Layer PCB
- Покрытие печатной платы 2oz
ОС
- Совместимость с Microsoft Windows^® 11 64-bit
Сертификаты
- FCC, CE
- ErP/EuP ready (Необходим блок питания, соответствующий стандарту ErP/EuP Ready)
- CEC Tier II ready

Описание	Язык	Ссылка
RoHS	Английско	Global	China
FCC	Английско	Global	China
CE Declaration of Conformity	Английско	Global	China
UKCA Declaration of Conformity	Английско	Global	China
Пользовательская Инструкция	Английско	Global	China
Technical User Guide	English	Global	China
Software/BIOS Setup Guide	Английско	Global	China
RAID Гида Установки	Английско	Global	China

Характеристики продукта могут быть изменены без уведомления. Марки и названия продуктов являются товарными знаками соответствующих компаний. Работа любой конфигурации товара, отличающейся от оригинальной спецификации продукта не гарантируется.
