WRX80 创世者

支持 AMD Ryzen™ Threadripper™ PRO 3000WX/5000WX 系列处理器
8 相供电设计, 105A SPS, 高级电感
超合金散热器 & 散热导管
14 Layer 服务器级低损耗 PCB
支持 DDR4 4533+(OC)
7 PCIe 4.0 x16
AMD 4-Way CrossFireX™
8 SATA3, 1 超级 M.2 (PCIe Gen4 x4),
1 超级 M.2 (PCIe Gen4 x4 & SATA3),
1 U.2 (PCIe Gen3 x4)
2 Thunderbolt™ 4 C 型接口
5 USB 3.2 Gen2 (1 前置 C 型接口, 4 后置)
6 USB 3.2 Gen1 (4 前置, 2 后置)
7.1 声道高保真音频 (Realtek ALC4050H+ALC1220),
Nahimic 音频
Dual 10Gb/s LAN, 1 Dedicated IPMI LAN
Intel^® 802.11ax (WiFi 6E) + 蓝牙

产品特色
产品规格
支持与下载

购买

新一代 Dr. MOS 拥有更新的 SPS（Smart Power Stage）技术，可以独立监控、更佳化每一相电源，达到比以往更有效率、也更精准的电源调控，进而拥有更优异超频能力。

华擎采用具有7Ｗ/mK热传导率的高效率导热垫片，能够有效地帮助MOSFET散热!

14 层 PCB 提供稳定的信号轨迹和电源形态，为内存超频提供更低的温度和更高的能效！因此还能支持最新的 DDR5 内存模块，获得极致内存性能！

2 盎司铜制内层可提供稳定的信号追踪和电源形态！为超频保证更低的温度及更高的能效！

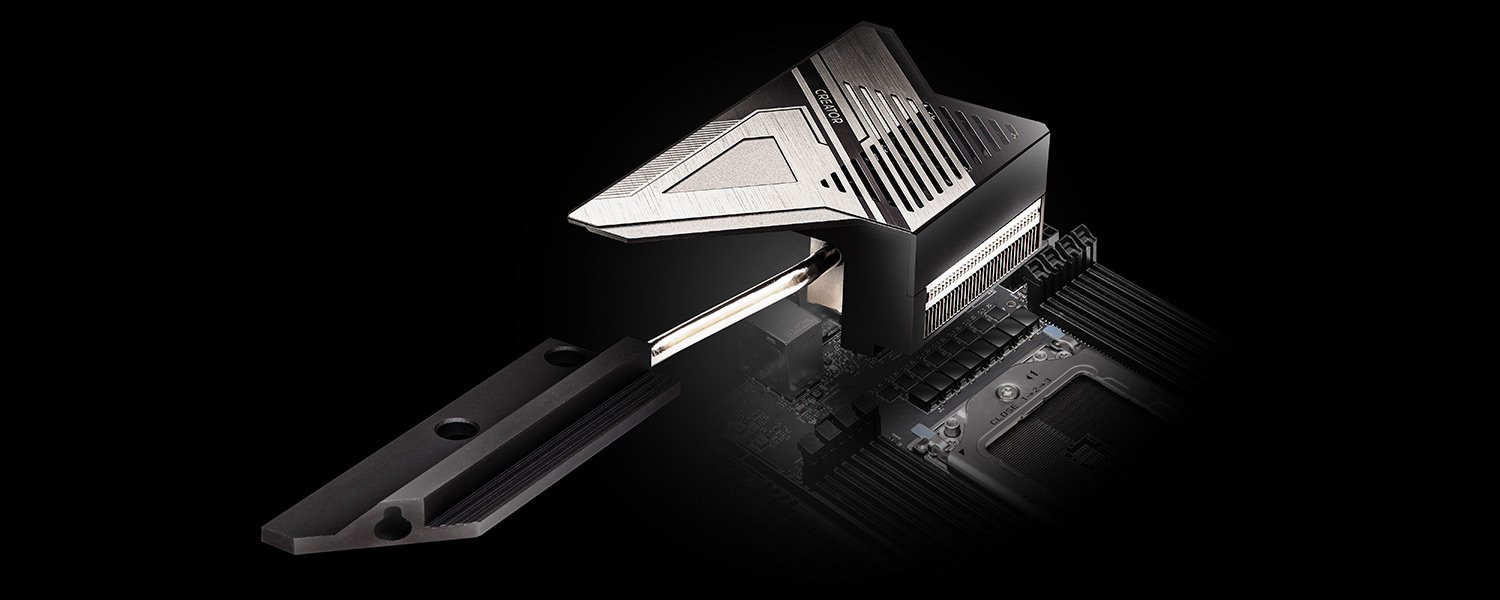

搭载的复合型 VRM 散热器配有双风扇、铝翼排布方式和散热管，可大幅提高散热性能。

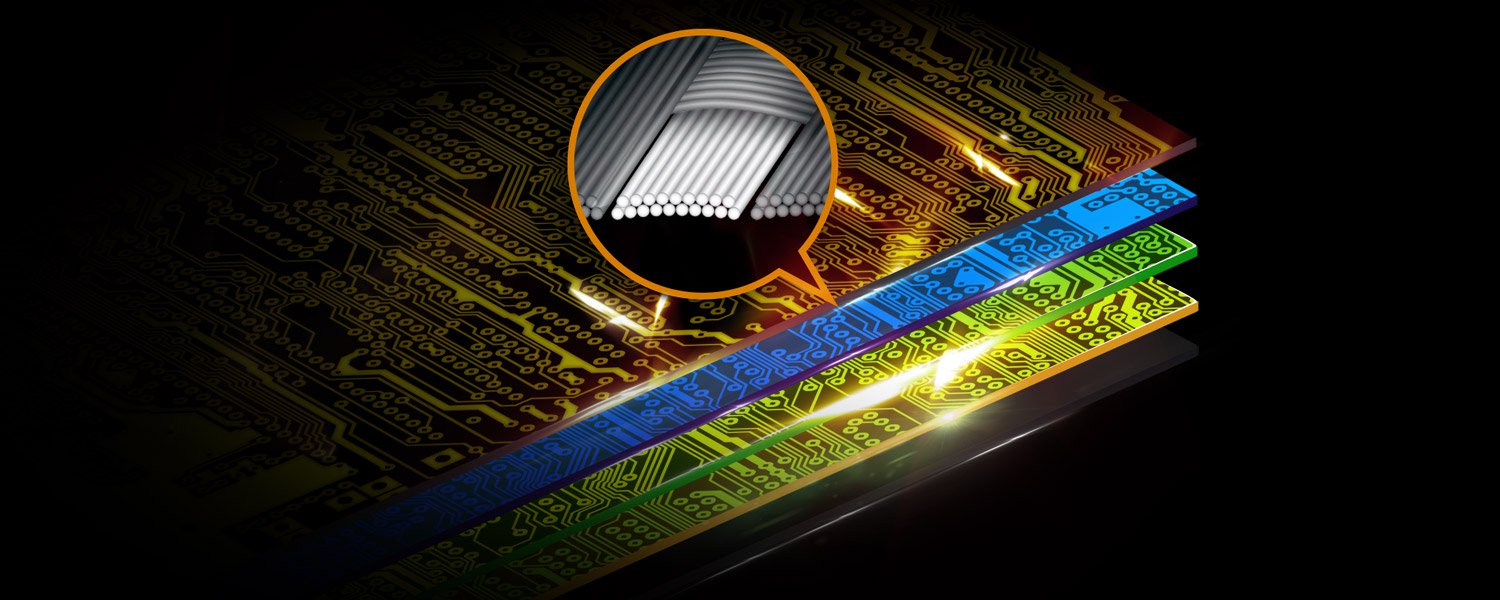

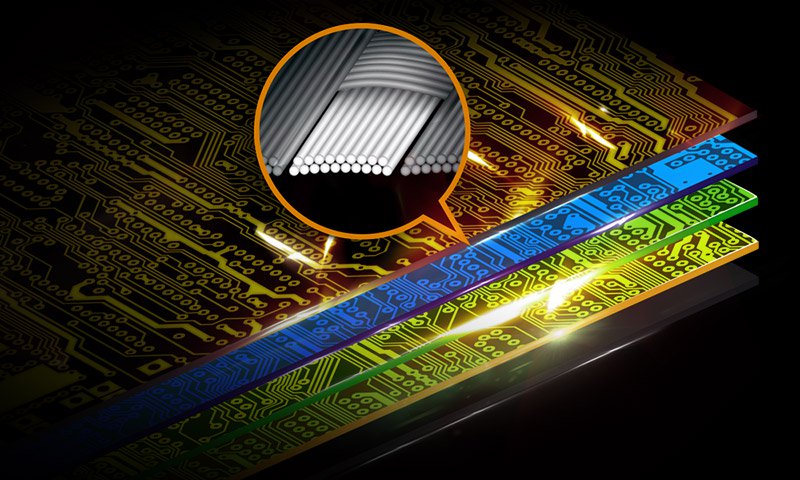

服务器级PCB可以防止PCB弯曲并改善信号完整性，从而提供更高的PCIe 4.0和内存性能以及系统稳定性，以及在不影响任何性能的情况下使系统组件更可靠更持久。

与传统主板采用模拟电源不同，本主板使用下一代数字脉冲宽度调制（PWM）设计，可以更有效更流畅地提供 CPU Vcore 电压，从而大大提高主板的稳定性和使用寿命。

Thunderbolt™ 4/USB4 技术加快了USB Type-C 接口的速度并使其拥有更广泛的应用，为工作及居家应用提供快速、简单的连接方式。它可以使数据传输速度快达 40Gbps，并通过一根 Thunderbolt 4 数据线连接外接显示器、Thunderbolt™ 和 USB 设备。

请参阅英特尔^® “什么是 Thunderbolt 4” 页面更多详细信息。

享受超快的充电速度。高达 9V@3A 27W 的新一代 PD 3.0 充电技术。

实际充电速度会依装置不同而改变。

无论您是通过 USB、Wi-Fi、模拟输出，甚至是 HDMI 来连接耳机、头戴式耳机、外部或内部扬声器，Nahimic 音频都能为您提供最迷人的、充满活力且细节丰富的聆听体验。

强大的算法确保最佳无噪音对话，无论距离麦克风多远，都能保持恒定声级。Nahimic 音频引擎可以动态净化声音，以消除干扰噪音并降低语音变化。从而改善通讯效果，减少疲劳度。
●静态噪声抑制
●回声消除
●去除边音
●声音稳定

●Sound Tracker
Sound Tracker（声音追踪器）是一种视觉指示器，可识别主要声音的发出方向。每道声音都在雷达上360°正确定位，使电竞玩家完全沉浸其中。

●适用于任何设备！
在所有您最喜欢的音频设备上享受动态高品质环绕立体声：音频插孔、USB、蓝牙、高清多媒体接口、数字接口。Nahimic 兼容所有您最喜欢的音频工具，并确保其中每一种工具都达到最佳音质。Nahimic 通过测量和改进来优化我们的技术，为您提供最佳声音体验。

Wi-Fi 6E 802.11ax

WiFi 6E技术已扩展到全新的6GHz频段，提供了更多WiFi功能并提供了更好、更快的互联网流量。除了提供更高的速度之外，WiFi 6E在低延迟方面有所加强，并支持相当于5G网络的服务水平。

*The availability of Wi-Fi 6E (6GHz) may vary between different countries.
Microsoft^® Windows^® 11 支持Wi-Fi 6E（6GHz 频宽）。是否可用将根据不同国家和地区的法规而定。通过 Windows^® 升级和软件更新可进行激活（在支持的国家内）。
需使用一个 6GHz 兼容路由器来获得 6E 功能。

独家功能
华擎 USB 3.2 Gen2
- 华擎前置 C 型 USB 3.2 Gen2 接针 (10 Gb/s)
- 华擎 USB 3.2 Gen2 A 型接口接口 (10 Gb/s)
华擎超合金
- 超合金散热器
- 高级电感
- 105A Dr.MOS
- Nichicon 12k 黑色电容 (日本原装高品质高传导固态电容)
- 黑色磨砂 PCB
- 高密度防潮纤维电路板
- 14 Layer PCB
- 2 盎司铜制 PCB 板
服务器级低损耗 PCB
万兆网络
802.11ax Wi-Fi 6E
华擎合金插槽
华擎 M.2 散热盔甲
华擎超级 M.2 (PCIe Gen4x4)
华擎超稳定 USB 供电
华擎全防护 (支持全部 USB、音源、网络接口)
华擎即时更新 & 应用市场
处理器
- AMD Ryzen™ Threadripper™ PRO 5000WX 和 3000WX 系列处理器支持使用 AMD 插槽 sWRX8
- Intersil 数字电源控制器
- 支持华擎B+ 涡轮芯片 III
芯片
- AMD WRX80
内存
- 八通道 DDR4 内存技术
- 8 x DDR4 内存插槽
- 支持 DDR4 ECC & (非 ECC), buffered 和 un-buffered 内存 (U-DIMM) 高达 4533+(OC)*
- 支持 DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), buffered 和 un-buffered 内存 (R-DIMM 和 3DS R-DIMM)*
- 系统内存最大容量: 2048 GB
- DIMM 插槽采用 15μ 镀金接针

*原生支持DDR4 3200.
BIOS
- 支持图形界面的 256Mb AMI UEFI Legal BIOS
- 支持 "即插即用"
- 符合 ACPI 5.1, 支持唤醒与自动开机 (Wake Up Events)
- 支持免跳线
- 支持 SMBIOS 2.3
- CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP 电压多功能调节器
板载显卡
- Aspeed AST2500 BMC 控制器
- 支持 D-Sub, 最大分辨率达 1920x1200 @ 60Hz
音效
- 7.1 声道高保真音频 (Realtek ALC4050H+ALC1220)
- 支持优质蓝光音效
- 支持防突波
- NE5532 优质耳放于前面板音频接口 (支持高达 600 欧姆的耳机)
- 纯净电源
- 直接驱动技术
- PCB 隔离屏蔽
- 後置音效自动阻抗侦测
- 左右声道分层布线
- 镀金音频插孔
- 15μ 镀金音频接口
- Nahimic 音频
局域网
2 x 万兆网卡 100/1000/2500/5000/10000 Mb/s
- 支持防雷击 / 防 ESD 静电
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE 1 x Dedicated IPMI (ASPEED AST2500)
- 支持 iKVM 和 vMedia
无线网卡
- 802.11ax Wi-Fi 6E 模块
- 支持 IEEE 802.11a/b/g/n/ax
- 支持双频2x2 160MHz和扩展的6GHz频段*
- 双天线支持 2 (发送) x 2 (接收) 分集技术
- 支持蓝牙 + High speed class II
- 支持 MU-MIMO

*Microsoft® Windows® 11 支持Wi-Fi 6E（6GHz 频宽）。是否可用将根据不同国家和地区的法规而定。通过 Windows® 升级和软件更新可进行激活（在支持的国家内）。
需使用一个 6GHz 兼容路由器来获得 6E 功能。
扩充插槽
CPU:
- 7 x PCIe 4.0 x16 插槽 (PCIE1/PCIE2/PCIE3/PCIE5/PCIE7x16; PCIE4/PCIE6x8)*
芯片组:
- 1 x 垂直 M.2 插槽 (Key E), 支持 2230 型 WiFi / BT PCIe WiFi 模块

- VGA PCIe 插槽采用 15μ 镀金接针 (PCIE1, PCIE2,PCIE3, PCIE5 和 PCIE7)

*支持 NVMe SSD 开机
存储
CPU:
- 1 x 超级 M.2 接口 (M2_1, Key M), 支持 type 2260/2280/22110 SATA3 6.0 Gb/s & PCIe Gen4x4 (64 Gb/s) modes*
芯片组:
- 1 x 超级 M.2 接口 (M2_2, Key M), 支持 2260/2280 型 PCIe Gen4x4 (64 Gb/s) 模式*
- 8 x SATA3 6.0 Gb/s 接口
- 1 x U.2 接口

*支持 NVMe SSD 开机
支持华擎 U.2套件
独立硬盘冗余阵列 (RAID)
- 支持SATA存储设备的RAID 0，RAID 1，RAID 5和RAID 10
- 支持 RAID 0, RAID 1 和 RAID 5 for M.2 NVMe 存储设备*

*Requires additional M.2 NVMe expansion 卡s to 支持 RAID 5
板载接口
- 1 x SPI TPM 接针
- 1 x COM 端口接针
- 1 x Intelligent Platform Management Bus 接针
- 1 x PSU SMBus 接针
- 1 x BMC SMBus 接针
- 1 x Auxiliary Panel 接针
- 1 x 电源 LED 与扬声器接针
- 1 x RGB LED 接针*
- 2 x 可编程 LED 接针**
- 1 x CPU 风扇接口 ((4-针))***
- 1 x CPU / 水泵风扇接口 ((4-针)) (智能风扇速度控制)****
- 3 x 机箱 / 水泵风扇接口 ((4-针)) (智能风扇速度控制)*****
- 1 x 24 针 ATX 电源接口 (高密度电源接口)******
- 2 x 8 针 12V 电源接口 (高密度电源接口)
- 1 x 6 针 12V 电源接口 (高密度电源接口)
- 1 x 前面板音频接口 (15μ 镀金音频接口)
- 1 x 垂直前面板音频接口*******
- 1 x USB 2.0 接针 (支持 2 USB 2.0 接口) (支持 ESD 静电防护)
- 2 x USB 3.2 Gen1 接针 (支持 4 USB 3.2 Gen1 接口) (支持 ESD 静电防护)
- 1 x 前置 C 型接口 USB 3.2 Gen2 接针 (支持 ESD 静电防护)
- 1 x Non Maskable Interrupt Button 接针
- 1 x 带 LED 的 Dr. Debug
- 1 x LED 电源按钮
- 1 x 复位按钮

*支持高达 12V/3A, 36W LED 灯条

**支持高达 5V / 3A，15W LED灯条

***CPU 风扇接口支持最大 1A (12W) 电源.

****CPU / 水泵风扇支持最高 2A (24W) 水冷风扇。

*****机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP 和 CHA_FAN3/WP 可以自动检测 3 针或 4 针风扇.

******建议在 +5VSB 上使用最大电流为 3A 的 PSU。

*******将音频设备连接到任一音频接口.
后背板输出 / 入接口
- 2 x 天线端口
- 1 x D-Sub 接口
- 1 x 光纤 SPDIF 数字音频输出端口
- 2 x USB 4.0 Thunderbolt™ 4 C 型接口接口（USB 4.0 协议支持 40 Gb/s；Thunderbolt™ 协议支持 40Gb/s） (支持 ESD 静电防护)*
- 2 x 迷你DisplayPort输入端口（用于Thunderbolt）**
- 4 x USB 3.2 Gen2 接口 (10 Gb/s) (支持 ESD 静电防护)***
- 2 x USB 3.2 Gen1 接口 (支持 ESD 静电防护)
- 2 x RJ-45 网卡接口 LED 指示灯 (ACT/LINK LED 和 SPEED LED)
- 1 x RJ45 Dedicated IPMI LAN 接口 with LED (ACT/LINK LED 和 SPEED LED)
- 1 x CMOS 数据清除按钮
- HD 音频插孔: 后置 / 中置 / 线性输入 / 前置 / 麦克风 (镀金音频插孔)

*支持 USB-PD 3.0 9V/3A(27W) 和 5V/3A(15W)

** 如果同时使用两个微型 DisplayPort 输入端口，请选择常规的微型 DisplayPort 转 DisplayPort 适配器电缆，不要选择直角的电缆.

***USB31_1_2 端口支持超稳定 USB 供电.
USB31_1_2 端口不支持 ACPI 唤醒功能。
软件与 UEFI
软件
- 华擎主板调节软件 (A-Tuning)
- 华擎 Polychrome SYNC*
UEFI
- 华擎全高清 UEFI
- 华擎 Instant Flash（即时更新工具）

*可从华擎应用市场下载这些应用程序.
随机光盘
- 驱动程序, 应用软件, 杀毒软件 (试用版)
附件
- 快速安装指南, 支持光盘
- 4 x SATA 数据线
- 1 x 华擎 WiFi 2.4/5/6 GHz 天线
- 2 x M.2 插槽螺丝
- 2 x M.2 插槽的支座
硬件监视器
- 风扇转速计: CPU, CPU/水泵, 机箱/水泵风扇
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, CPU/水泵, 机箱/水泵风扇
- 风扇多速控制: CPU, CPU/水泵, 机箱/水泵风扇
- 电压实时监控: +12V, +5V, +3.3V, CPU 核心, CPU VDDCR_SOC, DRAM, PREM VDDCR_SOC, +1.8V
结构
- EATX 规格: 12.0-in x 10.7-in, 30.5 cm x 27.2 cm
- 14 Layer PCB
- 2 盎司铜制 PCB 板
操作系统
- 支持 Microsoft^® Windows 10 64-bit / 11 64-bit
认证
- FCC, CE
- 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)
- CEC Tier II ready

说明	语系	下载
使用者手册	英文	全球	中国
BSMI	Multi-Language	全球	中国
快速安装指南	中文	全球	中国
快速安装指南	多国语	全球	中国
BIOS 设定指南	中文	全球	中国
RAID 安装指南	中文	全球	中国
RAID 安装指南	英文	全球	中国

规格更改时恕不预先通知。品牌和产品名称归各自公司所有。不保证任何配置与产品实物规格相同。

以上使用界面图片仅供参考。实际使用界面可能因软件版本不同而有所差异。
