A320M-ITX

Supports AMD Socket AM4 Ryzen sorozatú CPU-k (Summit Ridge, Raven Ridge and Pinnacle Ridge)
Supports DDR4 3466+ (OC) (Ryzen CPU)
1 PCIe 3.0 x16
Graphics Output: 2 HDMI
7.1 CH HD Audio (Realtek ALC1220 Audio Codec)
Nichicon Fine Gold Series Audio Caps
4 SATA3, 1 Ultra M.2 (PCIe Gen3 x4)
6 USB 3.1 Gen1 (1 Type-C, 2 Front, 3 Rear)
Intel^® Gigabit LAN

Ez az alaplap nem minden térségben elérhető. Lépjen kapcsolatba helyi viszonteladójával, hogy ez a modell elérhető-e térségében.

Jellemzők
Specifikációk
Támogatás

Hol vásárolhatja meg

Vértezze fel VR gépét

Készüljön fel rendesen a virtuális valóság világára. De előtte biztosnak kell lennie, hogy minden hardver, szoftver és illesztőprogram alkalmas rá. Az alaplap kulcsfontosságú, hiszen ehhez csatlakozik minden kritikus alkatrész. Az ASRock VR Ready alaplapokkal biztosan jó irányban keresgél. A prémium minőséget a fejlesztés során végzett alapos tesztelés garantálja. A robusztus alkatrészek és a sziklaszilárd teljesítmény segítségével teljesen elmerülhet a VR környezetben. A felhasználók garantáltan kompatibilitási problémák nélkül élvezhetik a virtuális valóságot.

Prémium fojtótekercs

A hagyományos fojtótekercsekhez képest az ASRock új generációs prémium fojtótekercsei a tápellátásnál 3-szor jobb telítési áramot biztosít, így jobb Vcore ellátás érhető el az alaplapon.

Dual-N MOSFET

Azzal, hogy két szilikon lapkát építettünk egy MOSFET-re, az Dual-N MOSFET nagyobb felületet és alacsonyabb Rds(on) értéket biztosít, így a CPU Vcore tápellátás sokkal hatékonyabb.

Nichicon 12K fekete kondenzátorok

A kitűnő 12K fekete kondenzátorok élettartama legalább 12 000 óra. A többi csúcskategóriás alaplapokon lévő társaik éppen csak elérik a 10 000 óra élettartamot, velük szemben az ASRock által használt Nichicon 12K fekete kondenzátorok 20%-kal hosszabb élettartamúak, stabilabbak és megbízhatóbbak..

Mattfekete NYÁK

Új, titokzatos fekete és réz színséma, ami illeszkedik a csúcskategóriás ASRock alaplapok kiváló alkatrészeihez.

High Density Glass Fabric PCB

A High Density Glass Fabric PCB (nagy sűrűségű üvegszálas áramköri panel) technológiájára épülnek, amely hatékonyan csökkenti a nyomtatott áramköri rétegek közti rést, így védve azokat a nedvesség okozta rövidzárlat ellen.

2oz réz PCB

A PCB rétegek gondosan válogatott rézből készült 2OZ réz PCB alacsonyabb hőmérsékletet és magasabb energiahatékonyságot kínál órajelnöveléshez.

Egyéni tuljadonságok
ASRock Super Alloy
- Premium Power Choke
- Dual-N MOSFET
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- Matte Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
Processzor
- Supports AMD Socket AM4 A-Series APUs (Bristol Ridge) and Ryzen sorozatú CPU-k (Vermeer, Cezanne, Renoir, Matisse, Picasso, Summit Ridge, Raven Ridge and Pinnacle Ridge)*
- Digi Power design
- 8 Power Phase design

*Bristol Ridge does not supports since BIOS version 7.XX.
Vermeer, Cezanne and Renoir CPUs are supported after updating the BIOS, using another CPU for that update.
Chipset
- AMD Promontory A320
Memória
- Dual Channel DDR4 Memory Technology
- 2 x DDR4 DIMM Slots
- AMD Ryzen sorozatú CPU-k (Matisse) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Pinnacle Ridge) support DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Picasso) support DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Summit Ridge) support DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Raven Ridge) support DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory*
- AMD 7th Gen A-Series APUs support DDR4 2400 / 2133 non-ECC, un-buffered memory*
- Max. capacity of system memory: 32GB**
- 15μ Gold Contact in DIMM Slots*

*For Ryzen sorozatú CPU-k (Picasso and Raven Ridge), ECC is only supported with PRO CPUs.
A DDR4 UDIMM maximális támogatott órajeleihez lásd az alábbi táblázatot.

A-Series APUs:

Ryzen sorozatú CPU-k (Matisse):

Ryzen sorozatú CPU-k (Pinnacle Ridge):

Ryzen sorozatú CPU-k (Picasso):

Ryzen sorozatú CPU-k (Summit Ridge):

Ryzen sorozatú CPU-k (Raven Ridge):

SR: Single Rank DIMM, 1Rx4 vagy 1Rx8 a DIMM modul címkéjén
DR: Dual Rank DIMM, 2Rx4 vagy 2Rx8 a DIMM modul címkéjén

**Az operációs rendszer korlátai miatt a tényleges memóriaméret kevesebb lehet 4 GB-nál, mert a rendszer 32 bites Windows^® operációs rendszer alatt saját használatra fenntartja egy részét.. For Windows^® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
- 128Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, DRAM, PCH 1.05V, PROM 2.5V, Voltage Multi-adjustment
Videokártyák
- Integrated AMD Radeon™ Vega Series Graphics in Ryzen Series APU*
- Integrated AMD Radeon™ R-Series Graphics in A-series APU*
- DirectX 12, Pixel Shader 5.0
- Az alapértelmezett megosztott memória 2 GB. A megosztott memória max. mérete 16 GB.**
- Supports 2 x HDMI 1.4 with max. felbontás up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Ports (Compliant HDMI monitor is required)
- Supports HDCP 1.4 with HDMI 1.4 Ports
- Supports Full HD 1080p Blu-ray (BD) playback with HDMI 1.4 Ports

*A tényleges támogatás CPU-nként változhat

**A max. 16 GB megosztott memóriához 32 GB rendszermemóriára van szükség.
Audio
- 7.1 CH HD Audio with Content Protection támogatás (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- Pure Power-In
- Direct Drive Technology
- PCB Isolate Shielding
- Impedance Sensing on Rear Out port
- Individual PCB Layers for R/L Audio Channel
LAN
- Gigabit LAN 10/100/1000 Mb/s
- GigaLAN Intel^® I211AT
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Slotok
AMD Ryzen sorozatú CPU-k (Matisse, Summit Ridge and Pinnacle Ridge)
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode)*
AMD 7th A-Series APUs / Raven Ridge CPUs
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x8 mode)*
AMD Ryzen sorozatú CPU-k (Picasso, Raven Ridge)
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x8 mode)*
AMD Athlon series CPUs
- 1 x PCI Express 3.0 x16 Slot (PCIE1: x4 mode)*

*NVMe SSD-k támogatása rendszerindító lemezként
Tárolás
- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket, supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Matisse, Picasso, Summit Ridge, Raven Ridge and Pinnacle Ridge) or Gen3 x2 (16 Gb/s) (with A-Series APU and Athlon series APU)*

*NVMe SSD-k támogatása rendszerindító lemezként
Csatlakozó
- 1 x LPC Header
- 1 x AMD Fan LED Header*
- 1 x CPU Fan Connector (4-pin)**
- 1 x Chassis Fan Connector (4-pin)***
- 1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x AMD LED Fan USB Header
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.1 Gen1 Header (Supports 2 USB 3.1 Gen1 ports) (Supports ESD Protection)

*The AMD Fan LED Header supports LED strips of maximum load of 3A (36W) and length up to 2.5M.

**A CPU ventilátor csatlakozó legfeljebb 1 A (12 W) áramfelvételű CPU ventilátort támogat.

***The Chassis/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
Hátsó panel I/O
- 1 x PS/2 Mouse/Keyboard Port
- 2 x HDMI Ports
- 1 x Optical SPDIF Out Port
- 2 x USB 2.0 Ports (Supports ESD Protection)
- 1 x USB 3.1 Gen1 Type-A Port (Supports ESD Protection)
- 1 x USB 3.1 Gen1 Type-C Port (Supports ESD Protection)
- 2 x USB 3.1 Gen1 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Szoftver és UEFI
Software
- A-Tuning

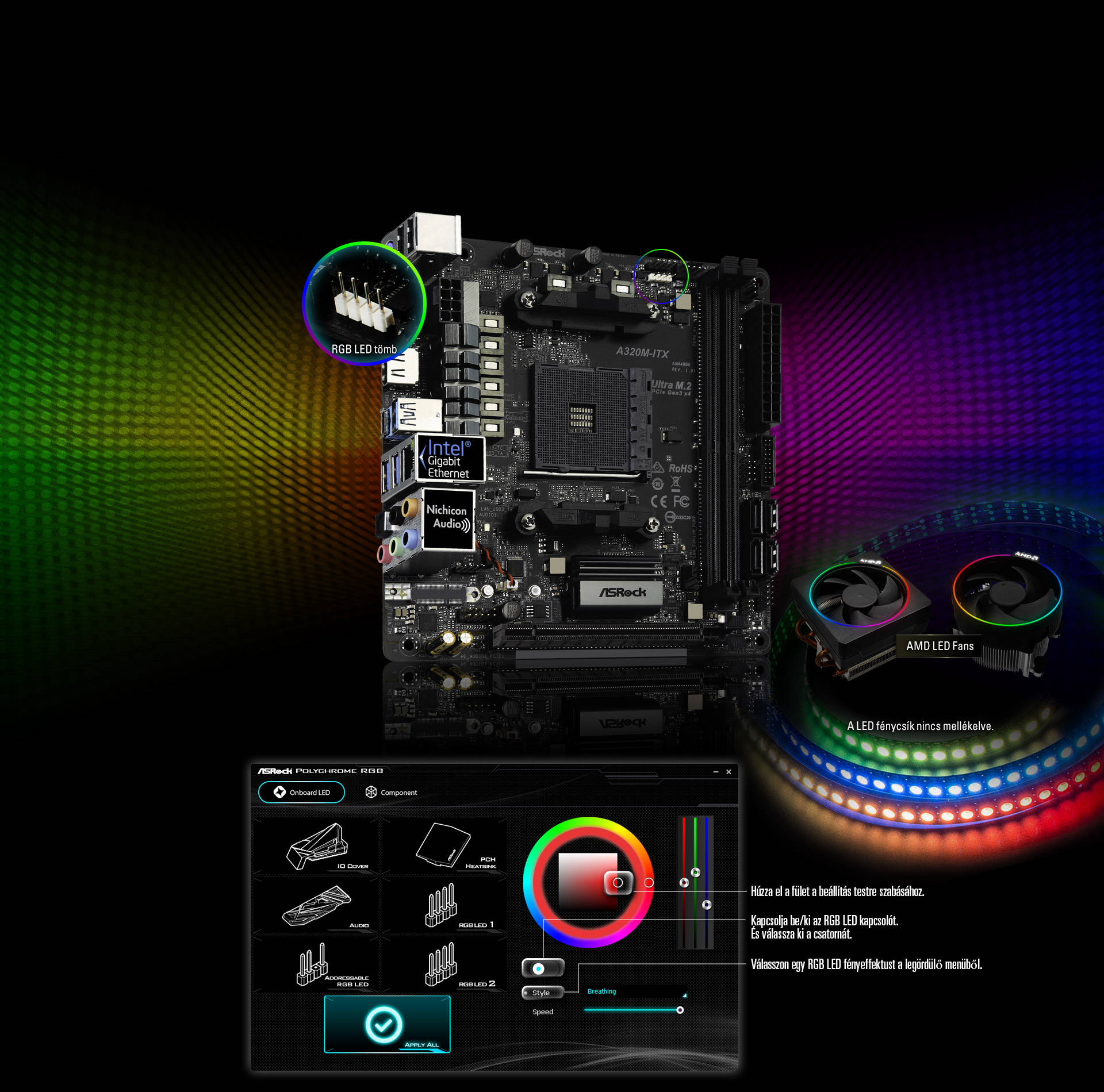

- ASRock RGB LED
- ASRock XFast LAN
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Easy RAID Installer

*These utilities can be downloaded from ASRock Live Update & APP Shop.
Support CD
- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar
Kiegészítők
- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 1 x Screw for M.2 Socket
Hardware Monitor
- Temperature Sensing: CPU, Chassis, Chassis/Water Pump Fans
- Fan Tachometer: CPU, Chassis, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, Chassis, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore
Form Factor
- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 2oz Copper PCB
Operációs rendszer
- Microsoft^® Windows^® 10 64-bit / 11 64-bit*

*Bristol Ridge and Summit Ridge do not officially support Windows^® 11.
Tanusítványok
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)

Leírás	Nyelv	Letöltési formátum
Használati útmutató	Angol	Global	China
BSMI	Multi-Language	Global	China
Gyors telepítési útmutató	Multi-Language	Global	China
RAID telepítési útmutató	Angol	Global	China

A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, valamint a HDMI embléma a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Amerikai Egyesült Államokban és más országokban.

Fenntartjuk a jogot a specifikációk előzetes bejelenetés nélküli megváltoztatására. A márka- és terméknevek a tulajdonosaik bejegyzett védjegyei. Az eredeti termék-specifikációtól eltérő konfigurációra nem vonatkozik garancia.

A fenti felhasználói felület képe csak példa. A tényleges felhasználói felület változhat a frissített szoftververzióval.
