Z390 Steel Legend

Suporta Processadores Intel^® Core™ de 8ª e 9ª Geração (Socket 1151)
Suporta DDR4 4266MHz+ (OC)
2 PCIe 3.0 x16, 3 PCIe 3.0 x1, 1 M.2 Key E para WiFi
AMD Quad CrossFireX™ e CrossFireX™
Opções de Saída de Vídeo: DisplayPort, HDMI
Áudio HD 7.1 Canais (Codec de Áudio Realtek ALC1200), Capacitores de Áudio Nichicon Série Fine Gold
6 SATA3, 2 Ultra M.2 (PCIe Gen3 x4 & SATA3)
2 USB 3.2 Gen2 (Traseiras Tipo A+C)
6 USB 3.2 Gen1 (4 frontais, 2 traseiras)
Rede Gigabit Intel
Polychrome RGB SYNC

Este modelo pode não ser vendido em todo o mundo. Por favor contate seu fornecedor local para verificar a disponibilidade deste modelo em sua região.

Recursos
Especificações
Suporte
Onde Comprar

Bobina de Energia Premium 60A

Comparada as bobinas tradicionais, as bobinas de nova geração premium da ASRock efetivamente aumentam em até 3 vezes a saturação de corrente, oferecendo voltagem de Vcore melhorada para a placa-mãe.

Capacitores Pretos Nichicon 12K

Capacitores pretos Supreme 12K com vida útil de pelo menos 12,000 horas. Comparado aos concorrentes das placas-mãe high-end que tem uma vida útil de aproximadamente 10,000 horas, a ASRock utilizou Capacitores Pretos Nichicon 12K que oferecem vida útil 20% mais longa e maior estabilidade e confiabilidade.

PCB Preto Safira

Aparência do PCB em preto puro. O novo PCB Preto Safira representa qualidade inabalável e dá à placa-mãe um toque mais misterioso.

PCB Preto Fosco

Um novo e misterioso esquema de cores preto fosco e cobre para combinar com os prestigiosos componentes nas placas-mãe high-end ASRock.

PCB de Fibra de Vidro de Alta Densidade

Design do PCB em Fibra de Vidro de Alta Densidade que reduz o espaço entre as camadas do PCB para proteger a placa-mãe contra curtos elétricos causados por humidade.

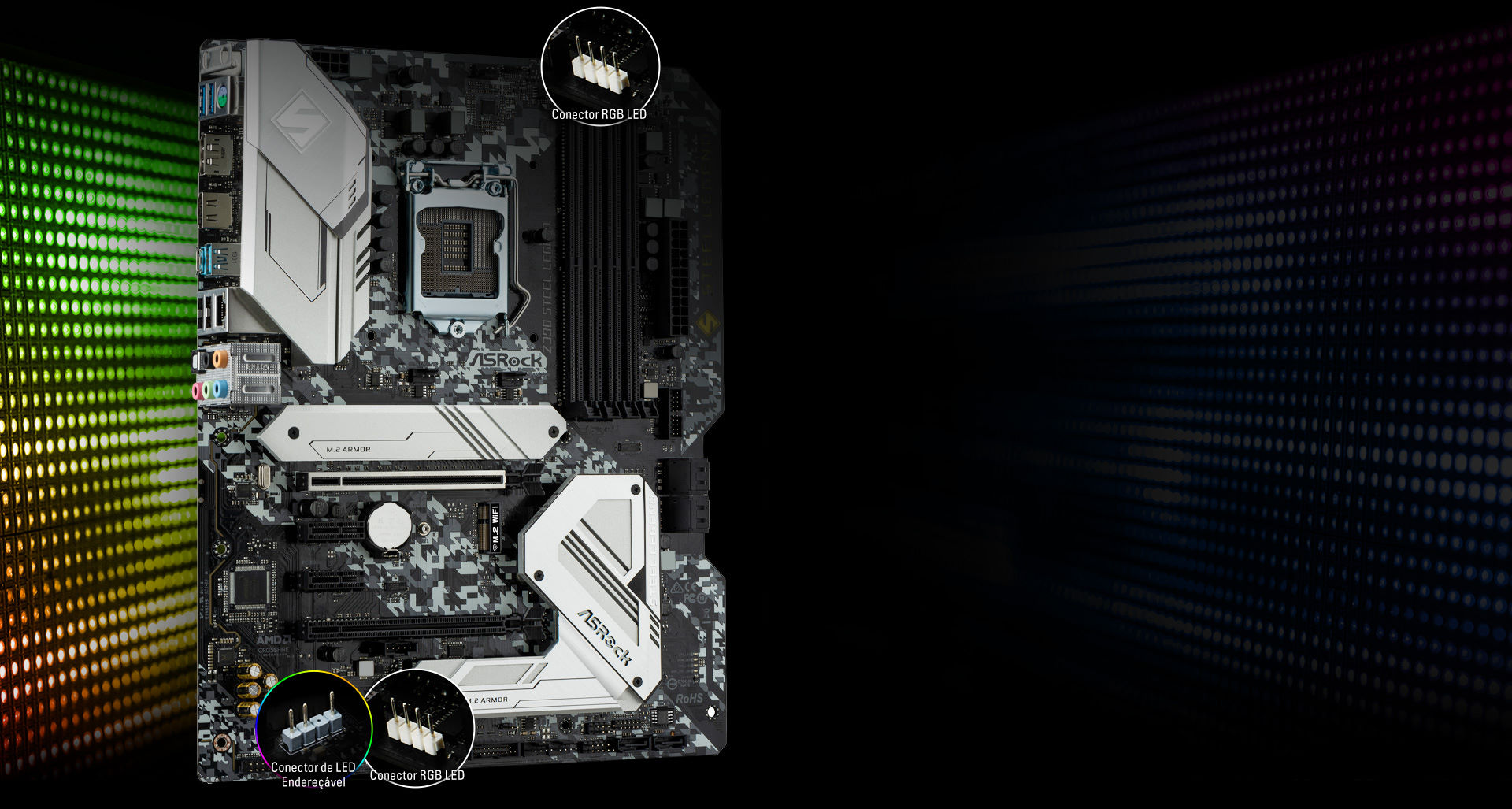

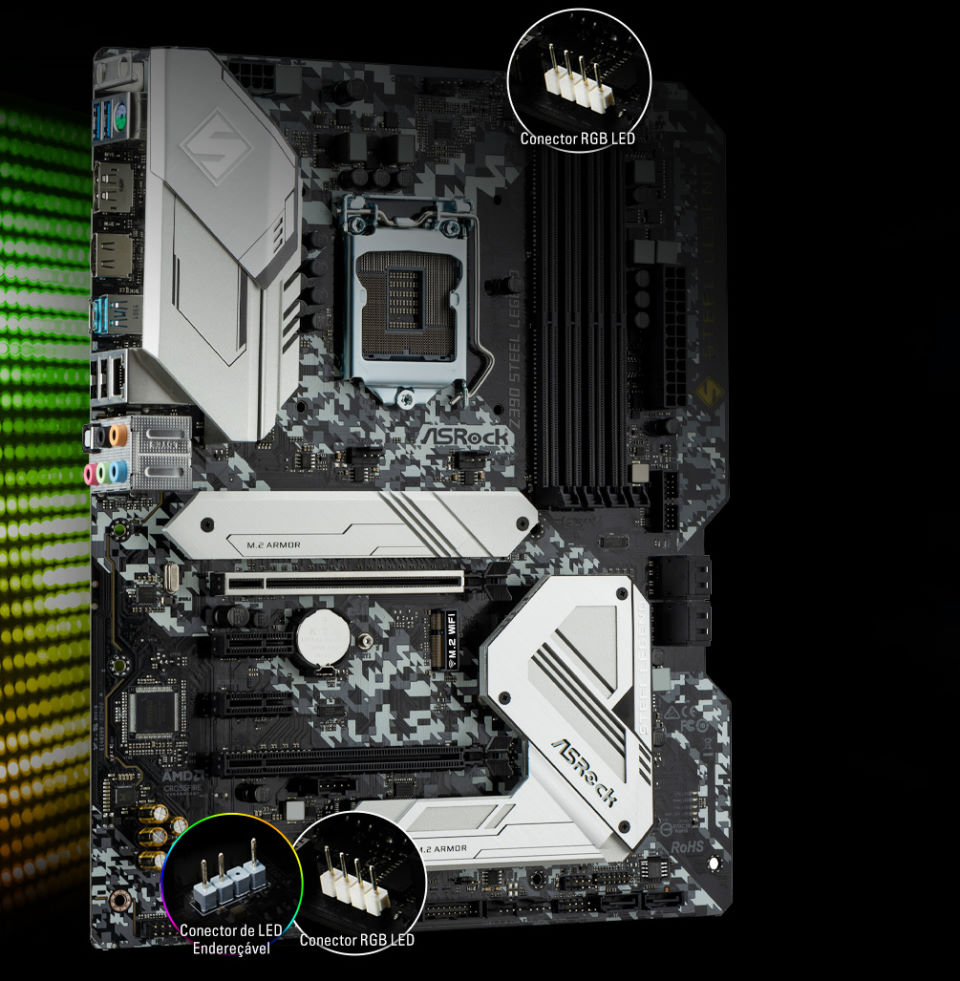

CONTROLE SUA PROPRIA ILUMINAÇÃO - POLYCHROME RGB

As placas-mãe ASRock entregam um desempenho incrível e estética superior para que você possa controlar sua própria iluminação colorida! A ASRock oferece um controle muito abrangente para controlar os LEDs RGB integrados ou fitas de LED conectadas, ventoinhas da CPU, coolers, gabinete e quaisquer dispositivos RGB. Os dispositivos também podem ser sincronizados através dos acessórios certificados Polychrome RGB Sync.

*O conector endereçável de LED RGB suporta fitas de LED RGB endereçáveis WS2812B (5V/Data/GND), com uma potência máxima de 3A (5V), um máximo de 80 LEDs e com comprimento dentro de 2 metros.
*O conector de LED RGB suporta fitas de LED RGB padrão 5050 (12V/G/R/B), com uma potência máxima de 3A (12V) e com comprimento dentro de 2 metros.

Recursos Únicos
ASRock USB 3.2 Gen2
- Porta ASRock USB 3.2 Gen2 Tipo-A (10 Gb/s)
- Porta ASRock USB 3.2 Gen2 Tipo-C (10 Gb/s)
ASRock Super Alloy
- Dissipador XXL Aluminum Alloy
- Bobina de Energia 60A Premium
- Capacitores Nichicon 12K Pretos (Capacitores 100% Japoneses feitos de alta qualidade de polímero condutivo)
- Shaped PCB Design
- PCB Preto Fosco
- PCB de Fibra de Vidro de Alta Densidade
Tecnologia ASRock Intel^® 4-Layer Memory POOL (Planes on Outer Layers)
Slot de Aço ASRock
Dissipador ASRock M.2 de Cobertura Total
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Checagem de Status do Post (PSC)
ASRock Full Spike Protection (para todas as Portas USB, de Áudio, de Rede)
Live Update & APP Shop ASRock

CPU
- Suporta Processadores Intel^® Core™ de 8ª e 9ª Geração (Socket 1151)
- Design Digi Power
- Design Power Phase 8
- Suporta Tecnologia Intel^® Turbo Boost 2.0
- Suporta CPUs Intel^® Série-K
- Suporta Overclock ASRock BCLK Full-range

Chipset
- Intel^® Z390

Memória
- Tecnologia de memória DDR4 Dual Channel
- 4 x slots DDR4 DIMM
- Suporta DDR4 4266+(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 não-ECC, sem-buffer
- Suporta módulos de memória UDIMM ECC (opera em modo não-ECC)
- Capacidade máxima de memória do sistema: 128GB*
- Suporta Intel^® Extreme Memory Profile (XMP) 2.0
- 15μ de Ouro nos Contatos dos Slots DIMM

*Devido a limitações do sistema operacional, o tamanho da memória pode ser menor que 4GB para a reserva de uso do sistema no Windows^® 32-bit. No Windows^® 64-bit com CPU de 64-bit, não existe esta limitação.

BIOS
- BIOS Legal 128Mb AMI UEFI com suporte a interface gráfica Multi-idioma
- Compatível com eventos de despertar ACPI 6.0
- Suporta SMBIOS 2.7
- DRAM, PCH 1.0V, VCCIO, VCCST, VCCSA, VPPM Multi-ajuste de Voltagem

Gráficos
- Suporta Gráficos Intel^® UHD Integrados : Intel^® Quick Sync Video com AVC, Codificação1 Total por Hardware em MVC (S3D) e MPEG-2, Intel^® InTru™ 3D, Intel^® Clear Tecnologia de Vídeo HD, Intel^® Insider™, Gráficos Intel^® UHD
- DirectX 12
- Codificação/Decodificação HWA: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decodificar apenas), MPEG2, MJPEG, VC-1
- Dupla Saída Gráfica: suporta portas HDMI e DisplayPort 1.2 por conectores independentes
- Suporta Tecnologia HDMI 1.4 com resolução máxima de 4K x 2K (4096x2160) @ 30Hz
- Suporta DisplayPort 1.2 com resolução máxima de 4K x 2K (4096x2304) @ 60Hz
- Suporta Sincronismo Automático de Lábios, Cores Profundas (12bpc), xvYCC e HBR (High Bit Rate Audio / Áudio de Alto Bit Rate) com HDMI 1.4 (Monitor HDMI compatível necessário)
- Suporta HDCP 2.2 com a portas HDMI 1.4 e DisplayPort 1.2
- Suporta reprodução 4K Ultra HD (UHD) com as portas HDMI 1.4 e DisplayPort 1.2

*Gráficos Intel^® UHD Embutidos e a saída VGA só podem ser usadas com processadores que possuem GPU integrada.

Áudio
- Áudio HD 7.1 Canais com Proteção de Conteúdo (Codec de Áudio Realtek ALC1200)
- Suporte Áudio Blu-ray Premium
- Suporta Surge Protection
- Capacitores de Áudio Nichicon Série Fine Gold
- DAC SNR 110dB com amplificador diferencial
- Proteção de Isolamento do PCB
- Camadas do PCB Individuais para os Canais E/D de Áudio
- Conectores de Áudio de Ouro

Rede
- Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel^® I219V
- Suporta Wake-On-LAN
- Suporta Proteção Contra Raios/ESD
- Suporta Eficiencia de Energia Ethernet 802.3az
- Suporta PXE

Slots
- 2 x slots PCI Express 3.0 x16 (PCIE1/PCIE4: um a x16 (PCIE1); duplo a x16 (PCIE1) / x4 (PCIE4))*
- 3 x slots PCI Express 3.0 x1 (PCIe Flexível)
- Suporta AMD Quad CrossFireX™ e CrossFireX™
- 1 x Soquete M.2 (Key E), suporta módulo WiFi/BT PCIe WiFi tipo 2230 e Intel^® CNVi (WiFi/BT Integrado)**

*SSD NVMe como discos de boot

**Supporta solo il modulo WiFi CNVio1 (Intel^® Wireless-AC 9560/9462/9461).

Armazenamento
- 6 x conectores SATA3 6.0 Gb/s, suportando RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnologia Intel^® Rapid Storage 16), NCQ, AHCI e Hot Plug*
- 1 x Soquete Ultra M.2 (M2_1), suporta módulos M Key 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s e módulos M.2 PCIe até Gen3 x4 (32 Gb/s)**
- 1 x Soquete Ultra M.2 (M2_2), suporta módulo M.2 SATA3 6.0 Gb/s M Key tipo 2230/2242/2260/2280 e módulo M.2 PCIe até Gen3 x4 (32 Gb/s)**

*Se o M2_1 estiver ocupado por um dispositivo tipo-SATA M.2, o SATA3_1 serão desabilitados.
Se o M2_2 estiver ocupado por um dispositivo tipo-SATA M.2, o SATA3_5 serão desabilitados.
Se o M2_1 estiver ocupado por um dispositivo tipo-PCIe M.2, o SATA3_0 serão desabilitados.

**Suporta Tecnologia Intel^® Optane™
SSD NVMe como discos de boot
Suporta ASRock U.2 Kit

Conectores
- 1 x conector para COM
- 1 x Conector SPI TPM
- 1 x Conector de Speaker e Power LED
- 2 x Conectores RGB LED*
- 1 x Conector de LED Endereçável**
- 1 x conector de Ventoínha da CPU (4-pin)***
- 1 x Conector de Ventoinha de CPU/Bomba de Água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)****
- 3 x Conectores de Ventoinha de Gabinete/Bomba D’água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)*****
- 1 x Conector de energia ATX 24 pinos
- 1 x Conector de Energia 12V 8 pinos
- 1 x Conector de painel de áudio frontal
- 1 x Conector Thunderbolt™ AIC (5-pin)
- 2 x conectores USB 2.0 (suportando 3 portas USB 2.0) (Suporta Proteção Contra ESD)
- 2 x conectores USB 3.2 Gen1 (suportando 4 portas USB 3.2 Gen1) (Suporta Proteção Contra ESD)

*Suporta Fita de LED de até 12V/3A, 36W no total

**Suporta Fita de LED de até 5V/3A, 15W no total

***O Conector de Ventoinha da CPU suporta a ventoinha da CPU com potência máxima de 1A (12W).

****O conector de Ventoinha de CPU Opcional/Bomba de Água suporta ventoinha de water cooler de no máximo 2A (24W).

*****O Conector de Ventoinha de Gabinete/Bomba D’água suporta ventoinha de water cooler de no máximo 2A (24W).
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP e CHA_FAN3/WP podem detectar automaticamente se uma ventoinha de 3-pinos ou 4-pinos está em uso.

Painel Traseiro
- 1 x Suporte de porta COM
- 1 x Porta de Mouse / Teclado PS/2
- 1 x Porta HDMI
- 1 x DisplayPort 1.2
- 1 x Porta de Saída Óptica SPDIF
- 2 x portas USB 2.0 (Suporta Proteção Contra ESD)
- 1 x Porta USB 3.2 Gen2 Tipo-A (10 Gb/s) (ReDriver) (Suporta Proteção Contra ESD)
- 1 x Porta USB 3.2 Gen2 Tipo-C (10 Gb/s) (ReDriver) (Suporta Proteção Contra ESD)
- 2 x portas USB 3.2 Gen1 (Intel^® Z390) (Suporta Proteção Contra ESD)
- 1 x Porta de Rede RJ-45 com LED (LED de ACESSO E LED de VELOCIDADE)
- conectores de Áudio HD: Auto-falante traseiro / Central / Grave / Entrada de Linha / Alto-Falante Frontal / Microfone (Conectores de Áudio de Ouro)

Software e UEFI
Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- ASRock EZ Mode
- UEFI Full HD ASRock
- Meus Favoritos ASRock na UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer

*Estes utilitários podem ser baixados na APP Shop.

CD de Suporte
- Drivers, Utilitários, AntiVirus (Versão Trial), Barra de Tarefas e Navegador Google Chrome

Acessórios
- Guia Rápido de Instalação, CD de Suporte, Protetor E/S
- 2 x Cabos de dados SATA
- 3 x Parafusos Para Soquetes M.2
- 2 x Suporte para soquete M. 2

Monitor de Hardware
- Sensor de Temperatura: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água
- Tacômetro de Ventoinha: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água
- Quiet Fan (Ajuste automático das ventoinhas do gabinete de acordo com a temperatura do CPU): CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água
- Controle Multivelocidade de Ventoinha: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água
- Monitoramento de Voltagem: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.0V, VCCSA, VCCST

Formato
- Formato ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

SO
- Microsoft^® Windows^® 10 64-bit

Certificações
- FCC, CE
- Pronta para ErP/EuP (Necessário fonte de alimentação pronta para ErP/EuP)
