Z390 Extreme4

Supports 9th and 8th Gen Intel^® Core™ processors (Socket 1151)
Digital PWM, 12 Power Phase
Supports DDR4 4300+(OC)
3 PCIe 3.0 x16, 3 PCIe 3.0 x1, 1 M.2 (Key E) For WiFi
NVIDIA^® Quad SLI™, AMD 3-Way CrossFireX™
Graphics Output Options : HDMI, D-Sub, DisplayPort
7.1 CH HD Audio (Realtek ALC1220 Audio Codec)
Supports Purity Sound™ 4 & DTS Connect
8 SATA3, 2 Ultra M.2 (PCIe Gen3 x4 & SATA3)
2 USB 3.2 Gen2 10Gb/s (1 Type-A + 1 Type-C)
9 USB 3.2 Gen1 (1 Front Type-C, 4 Front Type-A, 4 Rear)
Intel^® Gigabit LAN
ASRock Polychrome SYNC

Dieses Modell wird nicht in allen Regionen der Welt verkauft. Bezüglich der Verfügbarkeit in Ihrer Region kontaktieren Sie bitte Ihren Händler.

Merkmale
Spezifikationen
Service

Wo kaufen

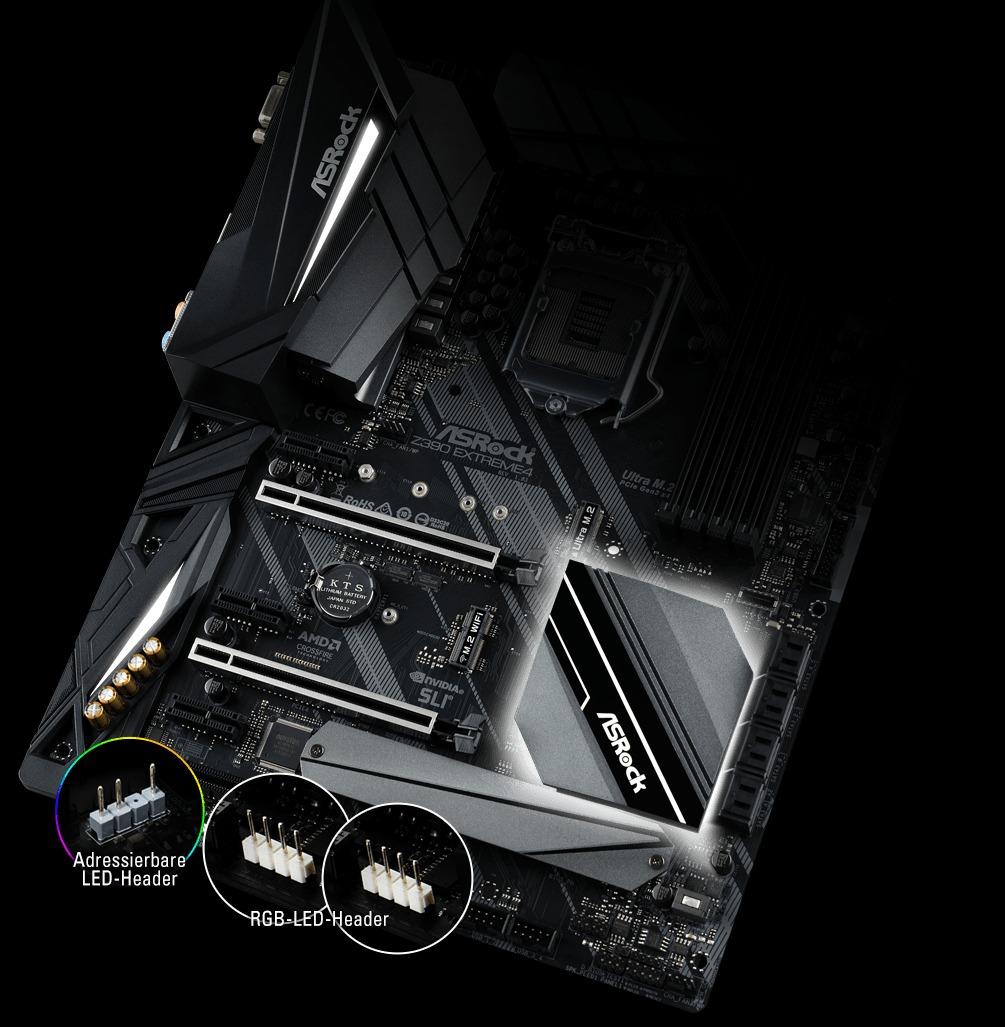

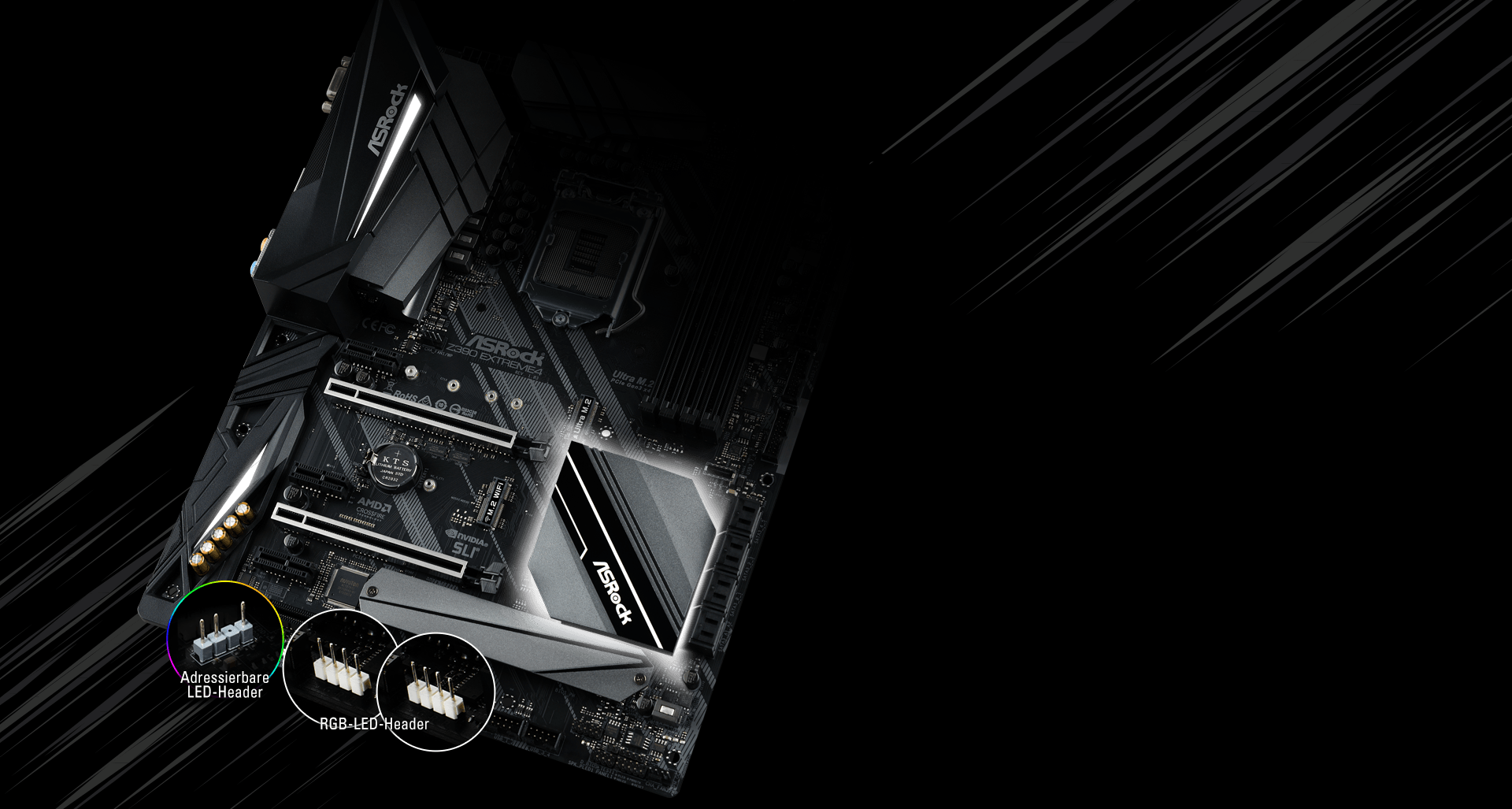

BESTIMMEN SIE ÜBER IHRE BELEUCHTUNG - POLYCHROME RGB

Zusätzlich zur verbauten RGB-Beleuchtung, verfügt es außerdem über onboard verbaute LED-Headers und einen adressierbaren RGB-Header, der es Ihnen ermöglicht, das Mainboard mit kompatiblen LED-Geräten, wie Strips, CPU-, Kühler- und Gehäuse-Lüfter, zu betreiben. Zudem können Anwender RGB-LED-Geräte mit zertifiziertem Zubehör für Polychrome RGB Sync-certified ynchronisieren und so einzigartige Beleuchtungseffekte erzielen.

*Der adressierbare RGB-LED-Header unterstützt adressierbare RGB-LED-Strips (5V/Data/GND) vom Typ WS2812B mit einer maximalen Stromstärke von 3A (5V), maximal 80 LEDs und eine Länge von zwei Metern.
*Der RGB-LED-Header unterstützt herkömmliche RGB-LED-Strips (12V/G/R/B) vom Typ 5050 mit einer maximalen Stromstärke von 3A (12V) und einer Länge innerhalb von zwei Metern.

Purity Sound™ 4

Es ist an der Zeit, das klarste Sound-Erlebnis mit ultrahoher Qualität zu erleben. Purity Sound 4 ist eine Kombination aus verschiedenen Hardware- und Software-Lösungen für die Sound-Ausgabe. 7.1-CH-HD-Audio mit dem neuesten Soundchip ALC1220 von Realtek, individuelle PCB-Lagen für den rechten und linken Audiokanal, 120 dB SNR DAC und weiteren Technologien liefern die knackigsten Sound-Effekte.

120dB SNR DAC

RGB LED

Gold Audio connector

TI^® NE5532 Premium Headset Amplifier

Individual PCB Layers for R/L Audio Channel

Impedance Sensing on Rear Out Port

PCB Isolate Shielding

Pure Power-In

Nichicon Fine Gold Series Audio Caps

XXL-Kühlkörper mit Aluminiumlegierung

Ein extragroßer Kühlkörper mit Aluminiumlegierung sorgt für eine effektive Wärmeabführung vom MOSFET und dem Chipsatz, so dass Ihr ganzes System zuverlässiger funktioniert.

Hochwertige 60A-Spule für die Stromversorgung

Im Vergleich zu herkömmlichen Spulen verfügen die neuen Premiumspulen für die Stromversorgung über einen dreimal so hohen Sättigungsstrom, so dass das Mainboard eine verbesserte Vcore-Spannung bietet.

Legierte Premiumspulen für den Speicher

Speziell entwickelt, um die Stromversorgung des Speichers zu regulieren, sind die neuen, legierten Spulen hochgradig resistent gegen magnetische Einwirkungen und Hitze. Auf diese Weise kann das Mainboard einen zuverlässigeren und stabileren Strom liefern.

Dual-Stack-MOSFET (DSM)

Dual-Stack-MOSFETs (DSM) stellen ein weiteres innovatives MOSFET-Design dar, bei dem die Die-Fläche durch das Stapeln zweier Dies in einem MOSFET erhöht wird. Je größer die Die-Fläche, desto geringer ist der Rds(on). Im Vergleich mit herkömmlichen MOSFETs bietet die DSM-Technik eine größere Die-Fläche mit einem extrem niedrigen Rds(on) von 1,2 mΩ. Dies ermöglicht eine effizientere Vcore-Versorgung der CPU.

Combo Caps

Eine Kombination von Polymer-Kondensatoren von mit Kapazitäten von 820 uF und 100 uF, die eine gleichmäßigere, effizientere und besser reagierende CPU-Vcore-Versorgung bietet.

12K-Black-Caps von Nichicon

Hochwertige 12K-Black-Kondensatoren mit einer Lebenserwartung von mindestens 12.000 Stunden. Verglichen mit den Gegenstücken auf anderen High-End-Mainboards, die lediglich eine Lebenserwartung von 10.000 Stunden aufweisen, bieten die von ASRock verwendeten 12K-Black-Caps von Nichicon eine 20 Prozent höhere Lebenserwartung und bieten eine höhere Stabilität und Zuverlässigkeit.

I/O Armor

Eine neu entwickelte Schutzabdeckung für all die kritischen Bauteile nahe dem hinteren I/O-Schild des Mainboards, die Schäden durch elektrostatische Ladung verhindern kann.

Mattschwarzes PCB

Ein neues, mysteriöses Farbschema aus Mattschwarz und Kupferfarbe, das zu den namhaften Komponenten auf ASRocks High-End-Mainboards passt.

Hochverdichtetes Glasfaser-PCB

Das hochverdichtete Glasfaser-PCB reduziert die Lücken zwischen den PCB-Lagen, um das Mainboard vor Kurzschlüssen durch Feuchtigkeit zu schützen.

Einzigartige Features
ASRock USB 3.2 Gen2
- ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 60A Power Choke
- Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
- Dual-Stack MOSFET (DSM)
- Combo Caps (Nichicon 12K Black Caps)
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- I/O Armor
- Matte Black PCB
- High Density Glass Fabric PCB
ASRock Intel^® 4-Layer Memory POOL (Planes on Outer Layers) Technology
ASRock Steel Slots
ASRock Full Coverage M.2 Heatsink
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
CPU
- Supports 9th and 8th Gen Intel^® Core™ Processors (Socket 1151)
- Digi Power design
- 12 Power Phase design
- Supports Intel^® Turbo Boost 2.0 Technology
- Supports Intel^® K-Series unlocked CPUs
- Supports ASRock BCLK Full-range Overclocking
Chipsatz
- Intel^® Z390
Arbeitsspeicher
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- Supports DDR4 4300+(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered memory
- Supports ECC UDIMM memory modules (operate in non-ECC mode)
- Max. capacity of system memory: 128GB*
- Supports Intel^® Extreme Speicherprofile (XMP) 2.0
- 15μ Gold Contact in DIMM Slots

*Aufgrund von Limitierungen im Betriebssystem ist es möglich, dass Windows^® 32-bit OS weniger als 4 GB RAM für das System reservieren kann. For Windows^® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
- 2 x 128Mb AMI UEFI Legal BIOS with multilingual GUI support (1 x Main BIOS and 1 x Backup BIOS)
- Supports Secure Backup UEFI Technology
- ACPI 6.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU Core/Cache, GT, DRAM, PCH 1.0V, VCCIO, VCCST, VCCSA, VCCPLL, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL Voltage Multi-adjustment
Grafik
- Supports Intel^® UHD Graphics Built-in Visuals : Intel^® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel^® InTru™ 3D, Intel^® Clear Video HD Technology, Intel^® Insider™, Intel^® UHD Graphics
- DirectX 12
- HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decode only), MPEG2, MJPEG, VC-1
- Three graphics output options: D-Sub, HDMI and DisplayPort 1.2
- Supports Triple Monitor
- Supports HDMI 1.4 with max. Auflösung up to 4K x 2K (4096x2160) @ 30Hz
- Supports DisplayPort 1.2 with max. Auflösung up to 4K x 2K (4096x2304) @ 60Hz
- Supports D-Sub with max. Auflösung up to 1920x1200 @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Port (Compliant HDMI monitor is required)
- Supports HDCP 2.2 with HDMI 1.4 and DisplayPort 1.2 Ports
- Supports 4K Ultra HD (UHD) playback with HDMI 1.4 and DisplayPort 1.2 Ports

*Intel^® UHD Graphics Built-in Visuals und die VGA-Ausgänge können nur bei der Verwendung von CPUs mit integrierter GPU-Einheit genutzt werden.
Audio
- 7.1 CH HD Audio with Schutz von Inhalten (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Supports Purity Sound™ 4
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
- Pure Power-In
- Direct Drive Technology
- PCB isolate shielding
- Impedance Sensing on Rear Out port
- Individual PCB Layers for R/L Audio Channel
- RGB LED
- 15μ Gold Audio Connector
- Supports DTS Connect
LAN
- Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel^® I219V
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Steckplätze
- 3 x PCI Express 3.0 x16 Slots (PCIE2/PCIE4/PCIE6: single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE4); triple at x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6))*
- 3 x PCI Express 3.0 x1 Slots (Flexible PCIe)
- Supports AMD Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA^® Quad SLI™ and SLI™
- Unterstützt NVIDIA^® NVLink™ mit zwei Grafikkarten aus der Serie NVIDIA^® GeForce RTX.**
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module and Intel^® CNVi (Integrated WiFi/BT)***
- 15μ Gold Contact in VGA PCIe Slot (PCIE2)

*Unterstützt NVMe-SSD als Boot-Festplatte

**Die Brücke NVIDIA^® NVLink™ ist nicht Teil des Lieferumfangs. Wenn nötig, erwerben Sie die Brücke bitte bei NVIDIA^®..

***Supports CNVio1 WiFi module(Intel^® Wireless-AC 9560/9462/9461) only.
Speicherplatz
- 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage Technology 16), NCQ, AHCI and Hot Plug*
- 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket (M2_1), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
- 1 x Ultra M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

*M2_1, SATA3_0 and SATA3_1 share lanes. If either one of them is in use, the others will be disabled.
M2_2, SATA3_4 and SATA3_5 share lanes. If either one of them is in use, the others will be disabled.

**Supports Intel^® Optane™ Technology
Unterstützt NVMe-SSD als Boot-Festplatte
Supports ASRock U.2 Kit
Anschluss
- 1 x COM Port Header
- 1 x TPM Header
- 1 x Power LED and Speaker Header
- 2 x RGB LED Headers*
- 1 x Addressable LED Header**
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
- 1 x Thunderbolt™ AIC Connector (5-pin)
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Intel^® Z390) (Supports ESD Protection)
- 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) (ASMedia ASM1074 hub) (Supports ESD Protection)
- 1 x Front Panel Type C USB 3.2 Gen1 Header (Intel^® Z390) (Supports ESD Protection)
- 1 x Performance Mode / Easy OC Header

*Support in total up to 12V/3A, 36W LED Strip

**Supports in total up to 5V/3A, 15W LED Strip

***Der CPU-Lüfteranschluss unterstützt CPU-Lüfter mit einer Leistung von maximal 1 Ampere (12 Watt).

****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.

*****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN3/WP can auto detect if 3-pin or 4-pin fan is in use.
Blende
- 1 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 1 x D-Sub Port
- 1 x HDMI Port
- 1 x DisplayPort 1.2
- 1 x Optical SPDIF Out Port
- 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (ReDriver) (Supports ESD Protection)
- 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (ReDriver) (Supports ESD Protection)
- 4 x USB 3.2 Gen1 Ports (Intel^® Z390) (Supports ESD Protection)*
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone

*Bitte beachten Sie, dass der Anschluss USB3_34 keine Unterstützung für S3/S4/S5-Wakeup mit USB-Tastaturen und USB-Mäusen bietet.
Software und UEFI
Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Sofort-Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer

*Diese Tools können im Live Update & APP Shop heruntergeladen werden.
Support-CD
- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar
Produktzubehör
- Quick Installation Guide, Support CD, I/O Shield
- 4 x SATA Data Cables
- 1 x ASRock SLI_HB_Bridge_2S Card
- 3 x Screws for M.2 Sockets
Hardware überwachung
- Temperature Sensing: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.0V, VCCSA, VCCST, VCCIO
Formfaktor
- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
Betriebssystem
- Microsoft^® Windows^® 10 64-bit / 11 64-bit
Zertifizierungen
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
