H570M-ITX/ac

Supports 10th Gen Intel^® Core™ Processors and 11th Gen Intel^® Core™ Processors
8 Phase Dr.MOS Power Design
Supports DDR4 5066MHz (OC)
1 x PCIe 4.0 x16
Graphics Output Options: HDMI, DisplayPort
7.1 CH HD Audio (Realtek ALC897 Audio Codec), Nahimic Audio
4 SATA3, 1 x Hyper M.2 (PCIe Gen4 x4)
1 x Ultra M.2 (PCIe Gen3 x4 & SATA3)
1 x Rear USB 3.2 Gen2x2 Type-C (20Gb/s)
2 x Rear USB 3.2 Gen2 (10Gb/s),
3 x USB 3.2 Gen1 (2 x Front, 1 Front Type-C)
5 x USB 2.0 (3 x Rear, 2 x Front)
Dragon 2.5 Gigabit LAN, Intel^® Gigabit LAN
Intel^® 802.11ac WiFi + BT 4.2
ASRock Polychrome SYNC

Dieses Modell wird nicht in allen Regionen der Welt verkauft. Bezüglich der Verfügbarkeit in Ihrer Region kontaktieren Sie bitte Ihren Händler.

Merkmale
Spezifikationen
Service

Wo kaufen

Dr. MOS

Dr.MOS ist die integrierte Power-Stage-Lösung, die optimal für synchrone Buck-Set-Down-Spannungsanwendungen ausgelegt ist! Im Vergleich zu herkömmlichen diskreten MOSFETs liefert sie auf intelligente Weise einen höheren Strom für jede Phase und sorgt so für bessere thermische Eigenschaften und eine überlegene Leistung.

Premium 60A Power Choke

Compared to traditional chokes, ASRock’s premium 60A power chokes effectively make the saturation current up to three times better, thus providing enhanced and improved Vcore voltage to the motherboard.

8 Power Phase Design

Featuring sturdy components and completely smooth power delivery to the CPU. Plus, it enhanced performance with the lowest temperature for advanced gamers.

Dragon LAN mit 2,5 Gb/s

Die intelligente 2,5Gb/s-Netzwerkplattform wurde für eine maximale Netzwerkleistung beim Einsatz in einem Heimnetzwerk, für Content-Ersteller, Online-Gamer und hochwertige Media-Streams entwickelt. Steigern Sie Ihre Netzwerkleistung durch eine um den Faktor 2,5 erhöhte Bandbreite im Vergleich zu herkömmlichen Gigabit-Netzwerken. Genießen Sie das schnellere und unkomplizierte Konnektivitätserlebnis bei Games, Dateiübertragungen und Backups.

Es erkennt und beschleunigt automatisch den Gaming-Traffic und priorisiert diesen vor anderen Daten, wodurch ein flüssiges und lag-freies Gaming ermöglicht wird, das Ihnen einen Wettbewerbsvorteil bietet.

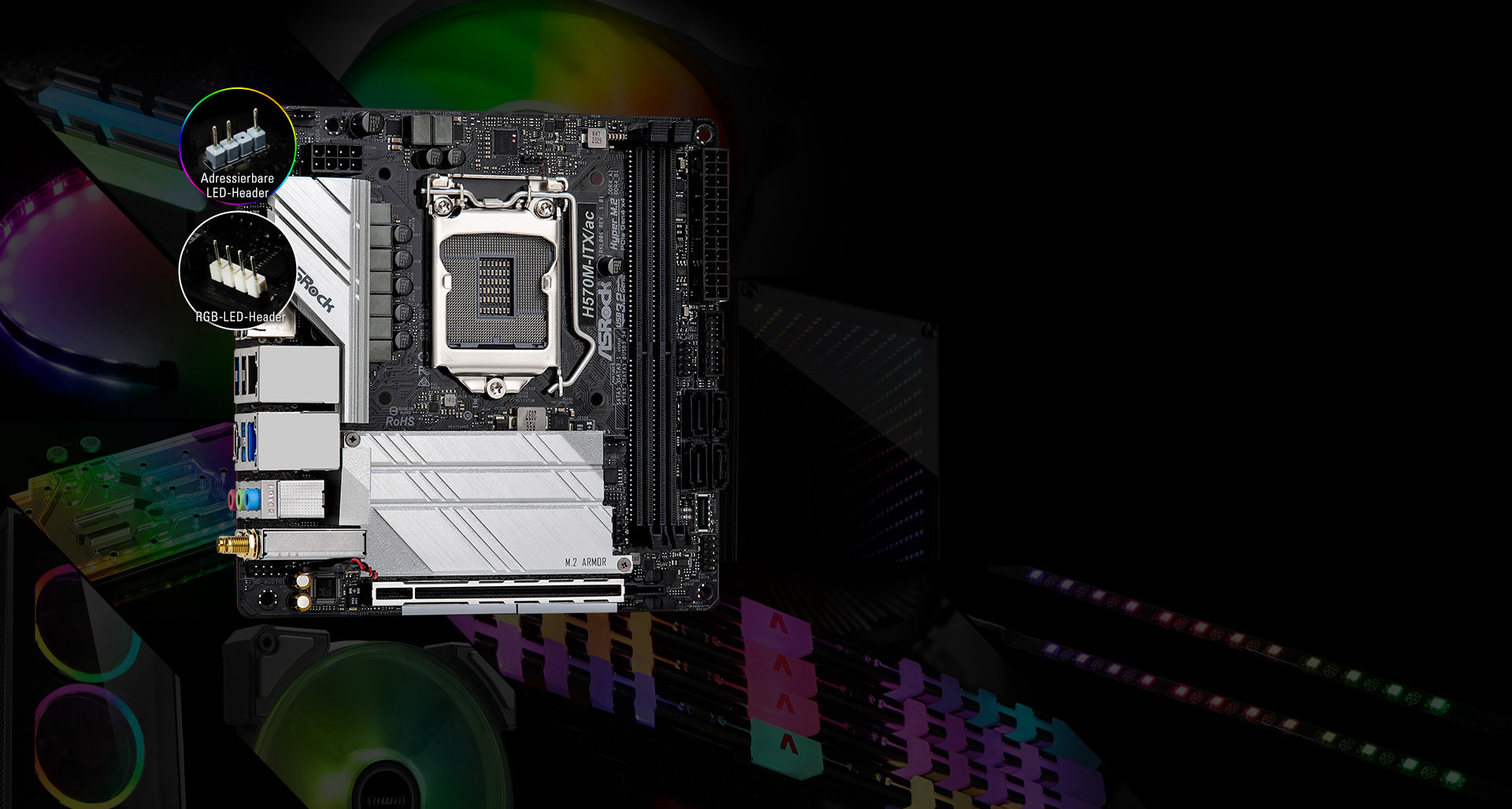

BESTIMMEN SIE ÜBER IHRE BELEUCHTUNG - POLYCHROME RGB

TDieses Mainboard verfügt über onboard verbaute RGB-Header und einen adressierbaren RGB-Header, mit dem kompatible LED-Geräte, wie Leisten, CPU-Lüfter, Kühler, Gehäuse und mehr an das Mainboard angeschlossen werden können. Nutzer können zudem Ihre für Polychrome RGB zertifiziertenLED-Geräte synchronisieren und so einzigartige Lichteffekte erzeugen.

*The addressable RGB LED header supports WS2812B addressable RGB LED strip (5V/Data/GND), with a maximum power rating of 3A (5V), a max of 80 LEDs and length within 2 meters.
*The RGB LED header supports standard 5050 RGB LED strip (12V/G/R/B), with a maximum power rating of 3A (12V) and length within 2 meters.

Nahimic Audio

Ganz gleich, ob Sie Kopfhörer, ein Headset, externe oder interne Lautsprecher, über USB, Wi-Fi, einen analogen Ausgang oder sogar HDMI verwenden, Nahimic Audio bietet Ihnen das fesselndste, lebendigste und detailreichste Hörerlebnis.

Der Sound Tracker ist ein visueller Indikator, der Ihnen die Richtungen anzeigt, aus denen vorherrschend Geräusche kommen. Jeder Ton wird präzise auf einem 360°-Radar angezeigt, so dass Sie vollständig in das Spiel eintauchen können.

Hochwertige 60A-Spule für die Stromversorgung

Im Vergleich zu herkömmlichen Spulen verfügen die neuen Premiumspulen für die Stromversorgung über einen dreimal so hohen Sättigungsstrom, so dass das Mainboard eine verbesserte Vcore-Spannung bietet.

Dr. MOS

Dr.MOS ist die integrierte Endstufenlösung, die für synchrone Buck-Set-Down-Spannungsanwendungen optimiert ist! Sie ermöglicht eine intelligente Bereitstellung eines höheren Stroms und Ansteuerung von bis zu 50 Ampere Dauerstrom für jede Phase, wodurch ein verbessertes thermisches Ergebnis und eine bessere Leistung erzielt werden.

12K-Black-Caps von Nichicon

Hochwertige 12K-Black-Kondensatoren mit einer Lebenserwartung von mindestens 12.000 Stunden. Verglichen mit den Gegenstücken auf anderen High-End-Mainboards, die lediglich eine Lebenserwartung von 10.000 Stunden aufweisen, bieten die von ASRock verwendeten 12K-Black-Caps von Nichicon eine 20 Prozent höhere Lebenserwartung und bieten eine höhere Stabilität und Zuverlässigkeit.

Saphirschwarzes PCB

Ein PCB in purem Schwarz. Das neue saphirschwarze PCB repräsentiert die hohe Qualität und verleiht den Mainboards einen mysteriösen Touch.

Hochverdichtetes Glasfaser-PCB

Das hochverdichtete Glasfaser-PCB reduziert die Lücken zwischen den PCB-Lagen, um das Mainboard vor Kurzschlüssen durch Feuchtigkeit zu schützen.

Einzigartige Features
ASRock USB 3.2 Gen2
- ASRock USB 3.2 Gen2x2 Type-C Port (20 Gb/s)
- ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
ASRock Super Alloy
- Premium 60A Power Choke
- 50A Dr.MOS
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- Sapphire Black PCB
- High Density Glass Fabric PCB
- 8 Layer PCB
2.5G LAN
Intel^® 802.11ac WiFi

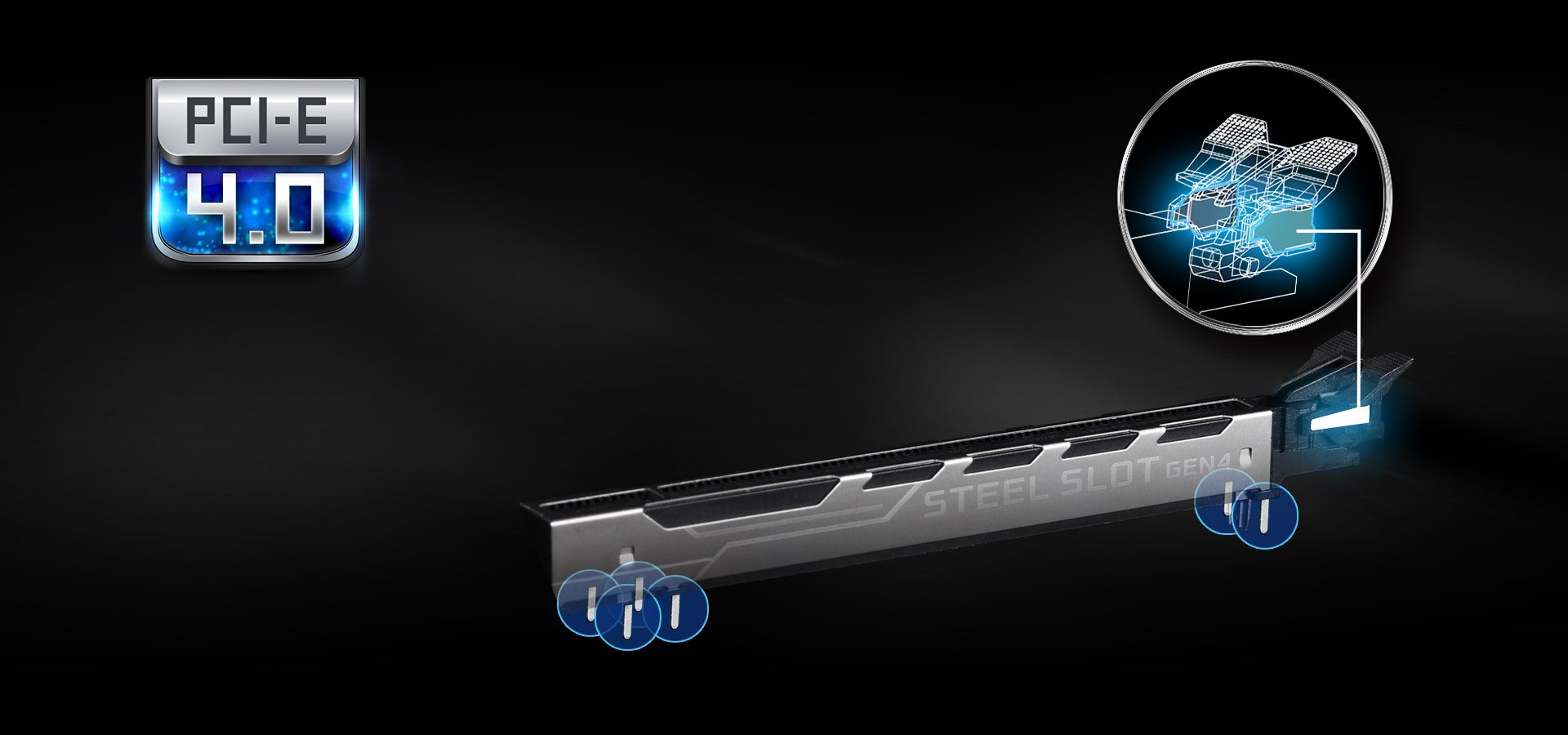

ASRock Steel Slot
ASRock Full Coverage M.2 Heatsink

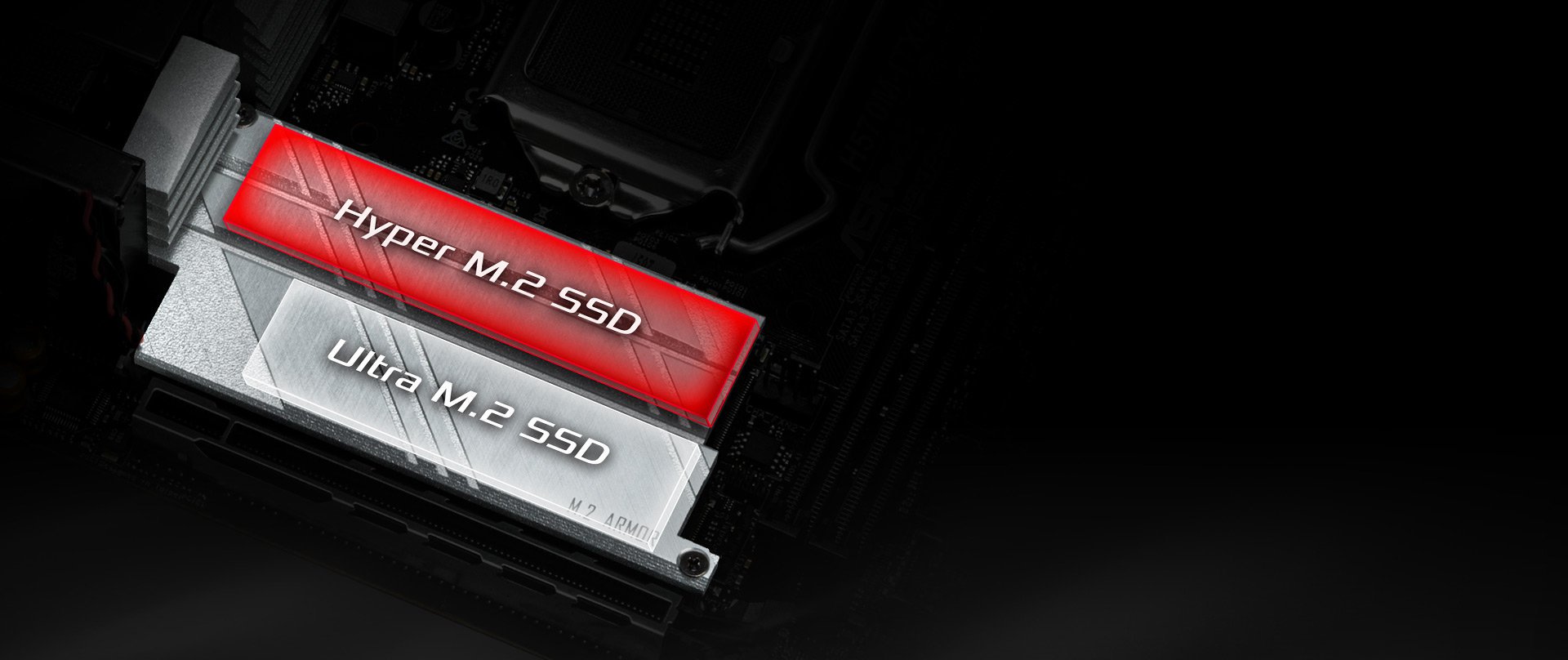

ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop

CPU
- Supports 10th Gen Intel^® Core™ Processors and 11th Gen Intel^® Core™ Processors (LGA1200)
- Digi Power design
- 8 Power Phase design
- Supports Intel^® Turbo Boost Max 3.0 Technology

Chipsatz
- Intel^® H570

Arbeitsspeicher
- Dual Channel DDR4 Memory Technology
- 2 x DDR4 DIMM Slots
- 11th Gen Intel^® Core™ Processors support DDR4 non-ECC, un-buffered memory up to 5066+(OC)*
- 10th Gen Intel^® Core™ Processors support DDR4 non-ECC, un-buffered memory up to 4600+(OC)*
- Supports ECC UDIMM memory modules (operate in non-ECC mode)
- Max. capacity of system memory: 64GB**
- Supports Intel^® Extreme Speicherprofile (XMP) 2.0

*11th Gen Intel^® Core™ (i9/i7/i5) support DDR4 3200 natively; Core™ (i3), Pentium^® and Celeron^® support DDR4 2666 natively.
10th Gen Intel^® Core™ (i9/i7) support DDR4 2933 natively; Core™ (i5/i3), Pentium^® and Celeron^® support DDR4 2666 natively.

**Aufgrund von Limitierungen im Betriebssystem ist es möglich, dass Windows^® 32-bit OS weniger als 4 GB RAM für das System reservieren kann. For Windows^® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS
- 128Mb AMI UEFI Legal BIOS with multilingual GUI support
- ACPI 6.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU, CPU GT, VCCSA, DRAM, VPPM, VCCIN AUX, VCCIO, VCCST Voltage Multi-adjustment

Grafik
- 11th Gen Intel^® Core™ Processors support Intel^® Xe Graphik-Architektur (Gen 12). 10th Gen Intel^® Core™ Processors support Gen 9 Graphics
- Dual graphics output: support HDMI and DisplayPort 1.4 ports by independent display controllers
- Supports HDMI 2.0 with max. Auflösung up to 4K x 2K (4096x2160) @ 60Hz with 11th Gen Intel^® Core™ Processors
- Supports HDMI 1.4 with max. Auflösung up to 4K x 2K (4096x2160) @ 30Hz with 10th Gen Intel^® Core™ Processors
- Supports DisplayPort 1.4 with max. Auflösung up to 4K x 2K (4096x2304) @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.0 Port (Compliant HDMI monitor is required)
- Supports HDCP 2.2 with DisplayPort and HDMI Ports (HDCP 2.3 ready with 11th Gen Intel^® Core™ Processors)

*Intel^® UHD Graphics Built-in Visuals und die VGA-Ausgänge können nur bei der Verwendung von CPUs mit integrierter GPU-Einheit genutzt werden.
Die Grafikspezifikationen können je nach CPU-Typ variieren.

Audio
- 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
- Supports Surge Protection
- Nahimic Audio

LAN
1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125BG)
- Supports Dragon 2.5G LAN Software
- Smart Auto Adjust Bandwidth Control
- Visual User Friendly UI
- Visual Network Usage Statistics
- Optimized Default Setting for Game, Browser, and Streaming Modes
- User Customized Priority Control
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE 1 x Gigabit LAN 10/100/1000 Mb/s (Intel^® I219V)
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE

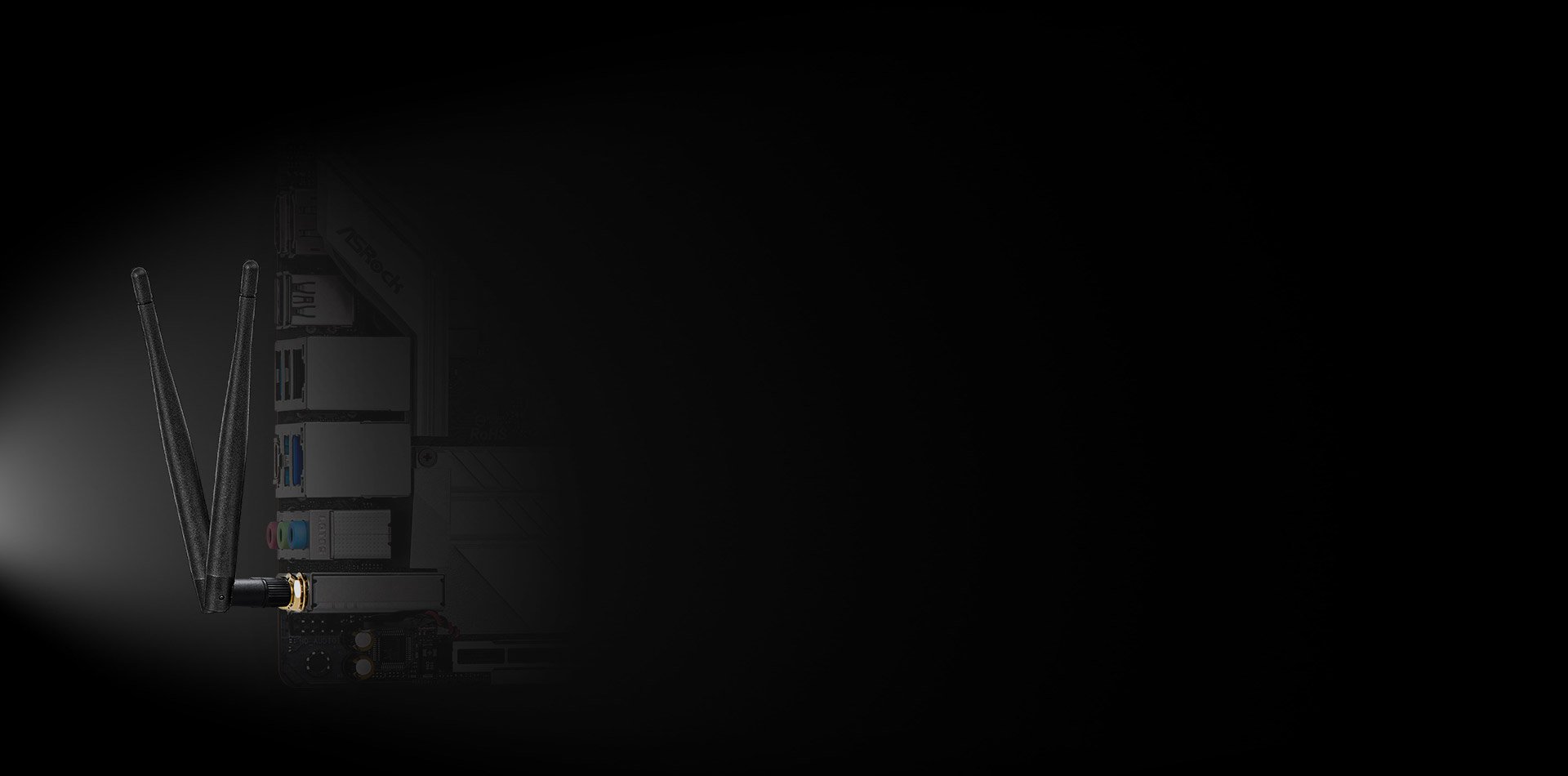

Drahtloses LAN
- Intel^® 802.11ac WiFi Module
- Supports IEEE 802.11a/b/g/n/ac
- Supports Dual-Band (2.4/5 GHz)
- Supports high speed wireless connections up to 433Mbps
- Supports Bluetooth 4.2 / 3.0 + High speed class II

Steckplätze
11th Gen Intel^® Core™ Processors
- 1 x PCI Express 4.0 x16 Slot*
10th Gen Intel^® Core™ Processors
- 1 x PCI Express 3.0 x16 Slot*

- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac PCIe WiFi module (on the rear I/O)

*Unterstützt NVMe-SSD als Boot-Festplatte

Speicherplatz
- 4 x SATA3 6.0 Gb/s Connectors
- 1 x Hyper M.2 Socket (M2_1), supports M Key type 2280 M.2 PCI Express module up to Gen4x4 (64 Gb/s) (Socket M2_1 works with 11th Gen Intel^® Core™ processors only)*
- 1 x Ultra M.2 Socket (M2_2), supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*

*Supports Intel^® Optane™ Technology
Unterstützt NVMe-SSD als Boot-Festplatte
Supports ASRock U.2 Kit

RAID
- Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA Speichergeräte
- Supports RAID 0 and RAID 1 for M.2 NVMe Speichergeräte*

*RAID function for PCIe mode SSD in M2_1 is only available with Intel^® SSD installed.

Anschluss
- 1 x RGB LED Header*
- 1 x Addressable LED Header**
- 1 x CPU Fan Connector (4-pin)***
- 1 x Chassis Fan Connector (4-pin)****
- 1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection)
- 1 x Front Panel Type C USB 3.2 Gen1 Header (5Gb/s) (Supports ESD Protection)

*Support in total up to 12V/3A, 36W LED Strip

**Support in total up to 5V/3A, 15W LED Strip

***Der CPU-Lüfteranschluss unterstützt CPU-Lüfter mit einer Leistung von maximal 1 Ampere (12 Watt).

****The Chassis Fan Connector supports the chassis fan of maximum 1A (12W) fan power.

*****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CHA_FAN1/WP can auto detect if 3-pin or 4-pin fan is in use.

Blende
- 2 x Antenna Ports
- 1 x HDMI Port
- 1 x DisplayPort 1.4
- 1 x USB 3.2 Gen2x2 Type-C Port (20 Gb/s) (Supports ESD Protection)
- 2 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (Supports ESD Protection)
- 3 x USB 2.0 Port (Supports ESD Protection)
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone

Software und UEFI
Software
- ASRock Motherboard Utility (A-Tuning)
- ASRock Dragon 2.5G LAN Software
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Sofort-Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer

*Diese Tools können im Live Update & APP Shop heruntergeladen werden.

Support-CD
- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Produktzubehör
- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 2 x ASRock WiFi 2.4/5 GHz Antennas
- 2 x Screws for M.2 Sockets

Hardware überwachung
- Fan Tachometer: CPU, Chassis, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, Chassis, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, Chassis, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore

Formfaktor
- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 8 Layer PCB

Betriebssystem
- Microsoft^® Windows^® 10 64-bit / 11 64-bit

Zertifizierungen
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)

Handbuch

Beschreibung Spreche Downloaden von

Handbuch Englisch Global China

BSMI Multi-Language Global China

Schnellstartanleitung Multi-Language Global China

RAID-Installationshandbuch Englisch Global China

Handbuch für Intel Rapid Storage Englisch Global China
