B560 Steel Legend

Supports 10-то поколение процесори Intel^® Core ™ and 11-то поколение процесори Intel^® Core ™
10 Phase Dr.MOS Power Design
Supports DDR4 4800MHz (OC)
1 x PCIe 4.0 x16, 1 x PCIe 3.0 x16, 2 x PCIe 3.0 x1
1 x M.2 Key-E for WiFi
Graphics Output Options: HDMI, Порт за дисплей
7.1 CH HD Audio (Realtek ALC897 Audio Codec), nahimic аудио
6 SATA3, 1 x Hyper M.2 (PCIe Gen4 x4), 1 x Ultra M.2 (PCIe Gen3 x4)
1 x M.2 (PCIe Gen3 x2 & SATA3)
1 x Front USB 3.2 Gen2x2 Type-C (20 Gb/s)
1 x Rear USB 3.2 Gen2 Type-C (10 Gb/s)
6 x USB 3.2 Gen1 (4 x Rear, 2 x Front)
Dragon 2.5 Gigabit LAN

Този модел не може да се продава в цял свят. Моля свържете се с местния дилър за наличието на този модел в региона.

Възможности
Спецификации
Поддръжка

Посещения на магазин

Steel Legend представя философското състояние на устойчивостта на скалите и неустоимата естетика. Изградена около най-взискателните спецификации и функции, серията Steel Legend е подходяща за ежедневни потребители и масови ентусиасти! Осигуряване на силен набор от материали / компоненти, за да се гарантира стабилна и надеждна работа.

Д-р МОС

Dr.MOS е интегрираното решение за степен на захранване, което е оптимизирано за приложения за синхронно напрежение с изключване! В сравнение с традиционните дискретни MOSFET, той интелигентно доставя по-висок ток за всяка фаза, като по този начин осигурява подобрен термичен резултат и превъзходна работа.

Premium 60A мощен дросел

В сравнение с традиционните дросели, премиум 60A захранващите дросели на ASRock ефективно правят тока на насищане до три пъти по-добър, като по този начин осигуряват повишено и подобрено Vcore напрежение към дънната платка.

10-фазен дизайн за мощност

Отличава се със здрави компоненти и напълно плавна доставка на енергия към процесора. Плюс това, той предлага несравними възможности за овърклок и подобрена производителност с най-ниската температура и за напреднали геймъри.

Технология BASE Frequency Boost (BFB)

Кой е казал, че само процесори от серия K и платформата Z-family могат да се изпълняват с максимална мощност. Чрез технологията ASRock BFB (Base Frequency Boost) потребителите могат да инсталират своите процесори без серия K на дънни платки от серията на ASRock от 500 серии (дори и не Z модели) и веднага да се насладят на увеличението на базовата честота със скритата мощност на процесорите.

Докато ASRock BFB вдъхва живот на процесори без серия K и дънни платки, които не са от серията Z, честотата на усилване в момента все още зависи от охлаждащата система, приложена на вашата платформа.

*Резултатите от производителността на честотата на BFB могат да варират между различни процесори и хардуерни конфигурации. Честотата, показана в тази диаграма, е само за справка.

6-слойна PCB

6-слойната PCB се предлага с 3 комплекта медни вътрешни слоеве, осигуряващи стабилни следи от сигнали и форми на мощност, осигуряващи по-ниска температура и по-висока енергийна ефективност за овърклок на паметта! По този начин той е в състояние да поддържа най-новите модули памет DDR4 с най-екстремни характеристики на паметта!

PCIe 4.0 високоскоростно решение M.2

Тази дънна платка е в състояние да побере множество устройства за съхранение на M.2, едно от които дори може да поддържа следващото поколение PCI Express 4.0 M.2 SSD, способна е да изпълнява двойно по-голяма скорост в сравнение с предишното трето поколение, като дава светкавично бързо прехвърляне на данни .

Този радиатор M.2 е оборудван с гнездо M.2_1 за сдвояване с процесор Intel^® 11-то поколение. Можете да го използвате за M.2_2, ако използвате процесор Intel^® 10-то поколение, за да получите най-доброто разсейване на топлината.

Dragon 2.5 Gb / и LAN

Интелигентната 2.5Gb / s LAN платформа е изградена за максимална работа в мрежа за взискателните изисквания на домашната мрежа, създателите на съдържание, онлайн геймърите и висококачествените поточни медии. Увеличете мрежовата производителност до 2.5X в сравнение със стандартния гигабитен Ethernet, ще се насладите на по-бързото и безкомпромисно изживяване при свързване за игри, прехвърляне на файлове и архивиране.

Автоматично открива и ускорява трафика на игри, предшестващ други мрежови трафик, за по-гладки игри и конкурентно предимство.

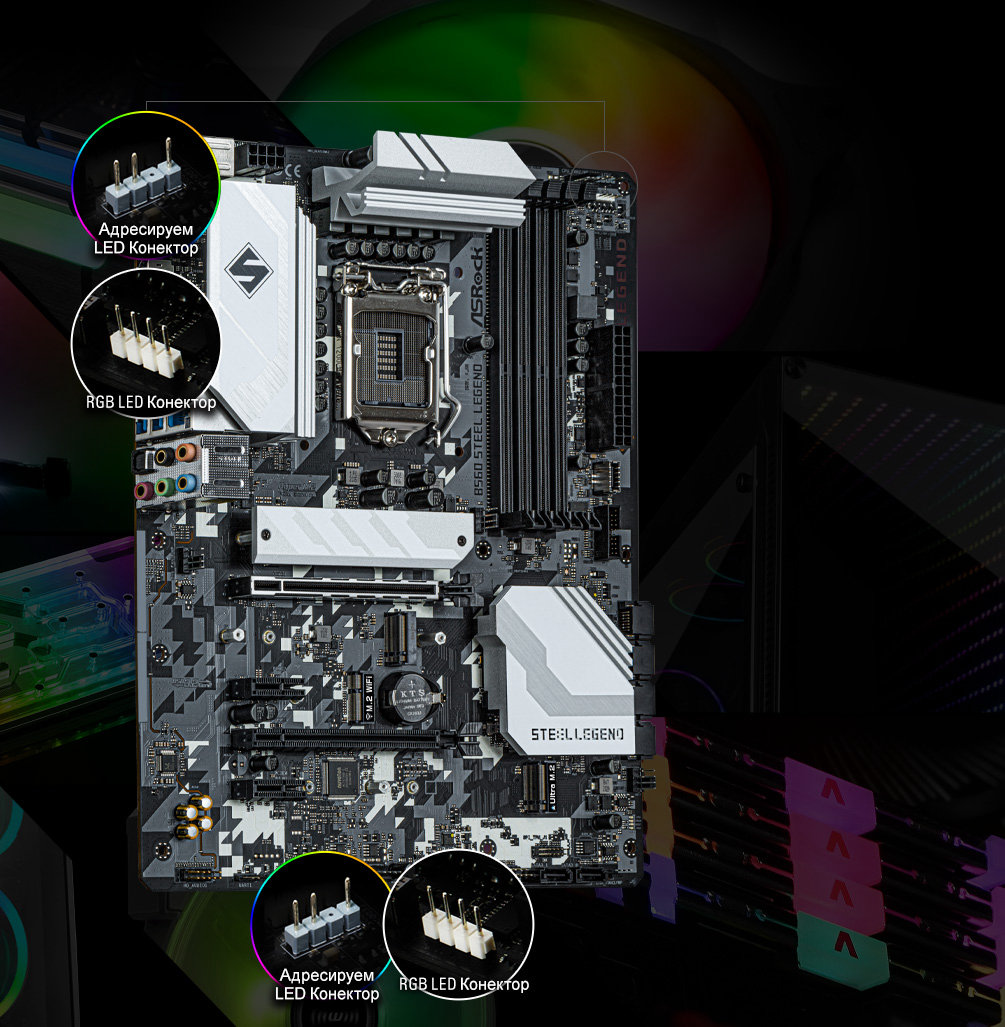

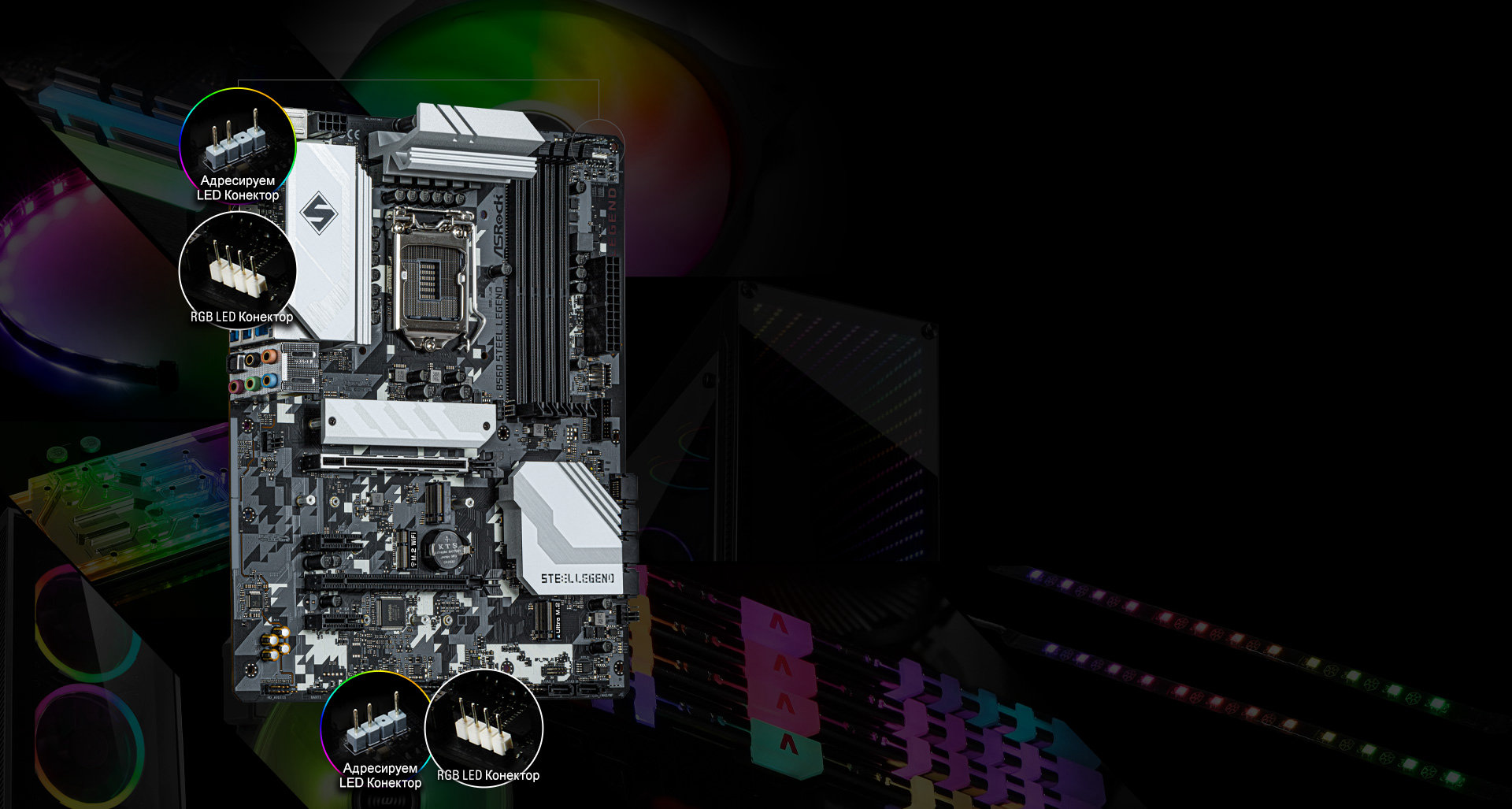

Управлявайте своите светлини - ПОЛИХРОМ RGB

Дънните платки ASRock дават невероятна производителност и превъзходна естетика, за да управляват вашия собствен цветен начин на осветление! ASRock предлага много изчерпателен контрол за изпълнение на вградените RGB светодиоди или свързаните LED ленти, CPU вентилатори, охладители, шасита и всички RGB устройства. Устройствата могат да се синхронизират и с аксесоарите, сертифицирани от Polychrome RGB Sync..

* Адресируемият RGB светодиоден колектор поддържа WS2812B адресируема RGB LED лента (5V / Data / GND), с максимална мощност 3A (5V), максимум 80 светодиода и дължина до 2 метра.
* RGB светодиодната глава поддържа стандартна 5050 RGB LED лента (12V / G / R / B), с максимална мощност 3A (12V) и дължина в рамките на 2 метра.

Подсилен стоманен слот
[PCIe 4.0 версия]

Подсиленият слот от стомана се предлага със следващото поколение PCI Express 4.0 стандарт. Различните предимства включват:
✔ Допълнителни точки за закрепване
✔ По-силно резе
✔ Осигурете стабилност на сигнала
✔ Уверете се, че тежките графични карти са добре инсталирани.

Nahimic Аудио

Независимо дали използвате слушалки, външни или вътрешни високоговорители, чрез USB, Wi-Fi, аналогов изход или дори HDMI, Nahimic Audio ви предлага най-завладяващия звук, жизнен и богат на детайли.

Sound Tracker е визуален индикатор, който посочва посоките, от които идват преобладаващите звуци. Всеки звук е правилно разположен на 360 ° на радара за пълно потапяне по време на играта.

XXL Радиатор от Алуминиева Сплав

Много големи алуминиеви радиатори, които ефективно да отнемат топлината от MOSFET и чипсет, така че цялата система може да извършва по-стабилна.

Премиум 60A Захранващ Дросел

Сравнено с традиционните дросели, новите премиум захранващи дросели на ASRock ефективно увеличават с до 3 пъти по-добре насищането с напрежение, като по този начин предлагат подобрен и разширен Vcore волтаж за дънната платка.

Dr. MOS

Dr.MOS е интегрирано енергийно решение, което е оптимизирано за синхронни приложения на напрежението! Интелигентно доставяне на по-висок ток и поток до 50А непрекъснат ток за всяка фаза, като по този начин се осигурява по-добър термичен резултат и отлична производителност.

Nichicon 12K Black Caps

Високи 12К черни кондензатори с живот минимум 12 000 часа. В сравнение с останалите дънни платки от висок клас, които имат работно време само от около 10 000 часа, ASRock прилага Nichicon 12K Black Caps, които предлагат 20% по-дълъг живот и осигуряват повече стабилност и надеждност.

Матово черно PCB

Нова мистериозна матово черна и медна цветова схема, която съответства на престижните компоненти на дънните платки от висок клас на ASRock.

Печатна платка със плътна стъклена оплетка

Печатна платка със плътна стъклена оплетка дизайн, който намалява растоянието между слоевете на PCB за защита на дънната платка срещу електрически къси съединения, причинени от влага.

Конектор за Водна Помпа

Това е не само стандартен конектор за вентилатора на процесора, но също така е съвместим и с водни помпи! Този конектор осигурява максимум 2A захранване за да е съвместим с най-популярните водни помпи. Потребителят също така може да регулира напрежението на водната помпа, за да получи по-висока степен на охлаждане с по-нисък шум.

Full Spike Protection

Някои чувствителни електронни компоненти на дънната платка са чувствителни и уязвими към пикове в напрежението – такива пикове могат да накарат вашата система веднага да излезе извън строя. ASRock Full Spike Protection включва различни технологии за да предотвратят повреждането на компонентите на дънната платака от тези неочаквани пикове в напрежението.

Уникални функции
ASRock USB 3.2 Gen2
- ASRock Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s)
- ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 60A Power Choke
- 50A Dr.MOS
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- Matte Black PCB
- High Density Glass Fabric PCB
2.5G LAN
ASRock Steel Slot
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
Процесор
- Supports 10-то поколение процесори Intel^® Core ™ and 11-то поколение процесори Intel^® Core ™ (LGA1200)
- Digi Power design
- 10 Power Phase design
- Supports Intel^® Turbo Boost Max 3.0 Technology
Чипсет
- Intel^® B560
Памет
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- 11-то поколение процесори Intel^® Core ™ support DDR4 non-ECC, un-buffered memory up to 4800+(OC)*
- 10-то поколение процесори Intel^® Core ™ support DDR4 non-ECC, un-buffered memory up to 4666+(OC)*
- Supports ECC UDIMM memory modules (operate in non-ECC mode)
- Max. capacity of system memory: 128GB**
- Supports Intel^® Изключителен профил на паметта (XMP) 2.0
- 15μ Gold Contact in DIMM Slots

*11th Gen Intel^® Core™ (i9/i7/i5) support DDR4 3200 natively; Core™ (i3), Pentium^® and Celeron^® support DDR4 2666 natively.
10th Gen Intel^® Core™ (i9/i7) support DDR4 2933 natively; Core™ (i5/i3), Pentium^® and Celeron^® support DDR4 2666 natively.

**Поради ограничението на операционната система, действителният размер на паметта може да е по-малък от 4 GB за резервацията за използване на системата под Windows^® 32-bit OS. For Windows^® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
- 128Mb AMI UEFI Legal BIOS with multilingual GUI support
- ACPI 6.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU Core/Cache, CPU GT, VCCSA, DRAM, VCCIO, VCCIO 1 2, VPPM, VCCIN AUX, VCCST Voltage Multi-adjustment
Графика
- 11-то поколение процесори Intel^® Core ™ support Intel^® Xe Графична архитектура (Gen 12). 10-то поколение процесори Intel^® Core ™ support Gen 9 Graphics
- Dual graphics output: support HDMI and Порт за дисплей 1.4 ports by independent display controllers
- Supports HDMI 2.0 with max. резолюция up to 4K x 2K (4096x2160) @ 60Hz with 11-то поколение процесори Intel^® Core ™
- Supports HDMI 1.4 with max. резолюция up to 4K x 2K (4096x2160) @ 30Hz with 10-то поколение процесори Intel^® Core ™
- Supports Порт за дисплей 1.4 with max. резолюция up to 4K x 2K (4096x2304) @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.0 Port (Compliant HDMI monitor is required)
- Supports HDCP 2.2 with Порт за дисплей and HDMI Ports (HDCP 2.3 ready with 11-то поколение процесори Intel^® Core ™)

*Intel^® UHD Graphics Built-in Visuals и VGA изходите могат да бъдат поддържани само с процесори, които имат интегриран GPU.
Графичните спецификации могат да варират между типовете процесори.
Аудио
- 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
- Supports Surge Protection
- Gold Audio Jacks
- 15μ Gold Audio Connector
- nahimic аудио
LAN
- 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- Supports Dragon 2.5G LAN Software
- Smart Auto Adjust Bandwidth Control
- Visual User Friendly UI
- Visual Network Usage Statistics
- Optimized Default Setting for Game, Browser, and Streaming Modes
- User Customized Priority Control
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Слотове
11-то поколение процесори Intel^® Core ™
- 2 x PCI Express x16 Slots (PCIE1/PCIE3: single at Gen4x16 (PCIE1); dual at Gen4x16 (PCIE1) / Gen3x2 (PCIE3))*
10-то поколение процесори Intel^® Core ™
- 2 x PCI Express x16 Slots (PCIE1/PCIE3: single at Gen3x16 (PCIE1); dual at Gen3x16 (PCIE1) / Gen3x2 (PCIE3))*

- 2 x PCI Express 3.0 x1 Slots
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module and Intel^® CNVi (Integrated WiFi/BT)
- 15μ Gold Contact in VGA PCIe Slot (PCIE1)

*Поддържа NVMe SSD като дискове за начално зареждане
Съхранение
- 6 x SATA3 6.0 Gb/s Connectors, support Intel^® Rapid Storage Technology 18, NCQ, AHCI and Hot Plug*
- 1 x Hyper M.2 Socket (M2_1), supports M Key type 2260/2280 M.2 PCI Express module up to Gen4x4 (64 Gb/s) (Socket M2_1 works with 11-то поколение процесори Intel^® Core ™ only)**
- 1 x M.2 Socket (M2_2), поддържа M Тип ключ 2260/2280 M.2 SATA3 6.0 Gb / s модул и M.2 PCI Express модул до Gen3 x2 (16 Gb/s)**
- 1 x Ultra M.2 Socket (M2_3), supports M Key type 2260/2280/22110 M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

*Ако M2_2 е зает от устройство SATA от тип M.2, SATA3_1 ще бъде деактивиран.

**Supports Intel^® Optane™ Technology (M2_3)
Поддържа NVMe SSD като дискове за начално зареждане
Supports ASRock U.2 Kit
Конектор
- 1 x SPI TPM Header
- 1 x Chassis Intrusion and Speaker Header
- 2 x RGB LED Headers*
- 2 x Addressable LED Headers**
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 5 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.2 Gen1 Header (Supports 2 USB 3.2 Gen1 ports) (Supports ESD Protection)
- 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s) (Supports ESD Protection)

*Support in total up to 12V/3A, 36W LED Strip

**Support in total up to 5V/3A, 15W LED Strip

***Конекторът за вентилатора на CPU поддържа вентилатора на CPU с максимална мощност на вентилатора 1A (12W).

****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.

*****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP and CHA_FAN5/WP can auto detect if 3-pin or 4-pin fan is in use.
Заден панел с входове и изходи
- 3 x Точки за закрепване на антената
- 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x Порт за дисплей 1.4
- 1 x Optical SPDIF Out Port
- 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (ReDriver) (Supports ESD Protection)
- 4 x USB 3.2 Gen1 Ports (ASMedia ASM1074 hub) (Supports ESD Protection)
- 2 x USB 2.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)
Софтуер и UEFI
Software
- ASRock Motherboard Utility (A-Tuning)
- ASRock Dragon 2.5G LAN Software
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Мигновен Flash
- ASRock Internet Flash

*Тези помощни програми можете да изтеглите от Live Update & APP Shop.
CD с поддръжка
- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar
Аксесоари
- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 4 x Screws for M.2 Sockets
- 1 x Standoff for M.2 Socket
Хардуерен монитор
- Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- CASE OPEN detection
- Voltage monitoring: CPU Vcore, VCCIN AUX, DRAM, VCCIO, VPPM, VCCSA, CPU PLL, +12V, +5V, +3.3V
Форм фактор
- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
OC
- Microsoft^® Windows^® 10 64-bit / 11 64-bit
Сертификати
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
