B560 Pro4

Supports 10th Gen Intel^® Core™ Processors and 11th Gen Intel^® Core™ Processors
8 Phase Power Design
Supports DDR4 4800MHz (OC)
1 x PCIe 4.0 x16, 1 x PCIe 3.0 x16, 2 x PCIe 3.0 x1
1 x M.2 Key-E for WiFi
Graphics Output Options: HDMI, DisplayPort
7.1 CH HD Audio (Realtek ALC897 Audio Codec), Nahimic Audio
6 SATA3, 1 x Hyper M.2 (PCIe Gen4x4)
1 x Ultra M.2 (PCIe Gen3x4)
1 x M.2 (PCIe Gen3x2 & SATA3)
8 x USB 3.2 Gen1 (4 x Rear, 4 x Front)
4 x USB 2.0 (2 x Rear, 2 x Front)
1 x Front USB 3.2 Gen1 Type-C
Intel^® Gigabit LAN

Ez az alaplap nem minden térségben elérhető. Lépjen kapcsolatba helyi viszonteladójával, hogy ez a modell elérhető-e térségében.

Jellemzők
Specifikációk
Támogatás

BASE Frequency Boost (BFB) technológia

Ki mondta, hogy csak a K-sorozatú CPU-k és a Z platformcsalád képes maximális teljesítményre? Az ASRock BFB (Base Frequency Boost) technológiájával nem a K-sorozatba tartozó CPU-kat is szerelhet az ASRock 500-as sorozatú alaplapjaira (nem Z jelű modellekbe is), és a processzorok rejtett tartalékainak kiaknázásával azonnal élvezheti az alapfrekvencia megnövelése jelentette előnyöket.

Bár az ASRock BFB új életet lehel a nem K-sorozatú CPU-kba és a nem Z-sorozatú alaplapokba, a megnövelt órajel sokban függ gépének hűtőrendszerétől.

* Az BFB órajelnövelési eredménye CPU-nként és hardverkonfigurációnként változhat. A táblázatban látható frekvenciák csak tájékoztató jellegűek.

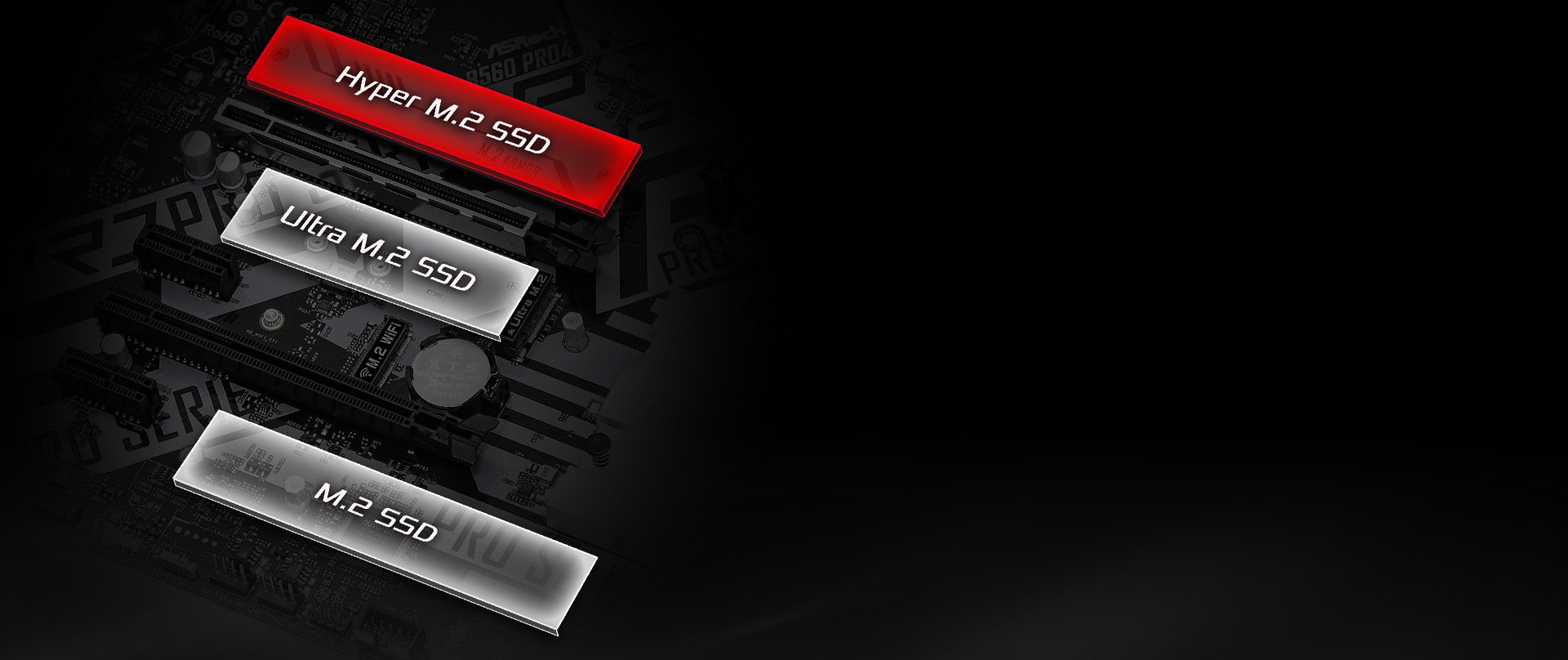

Nagy sebességű PCIe 4.0 M.2 megoldás

Az alaplap képes több M.2 tárolóeszköz fogadására is, melyek egyike akár a következő generációs PCI Express 4.0 M.2 SSD-ket is támogatja, és akár a korábbi 3. generáció sebességének duplájára is képes, villámgyors adatátvitelt eredményezve.

Ez az M.2 hűtőborda alapértelmezettként az M.2_1 foglalat része 11. generációs Intel^® processzor esetén. Használhatja az M.2_2 csatlakozónál is, ha 10. generációs Intel^® processzort használ, hogy még jobb legyen a hőelvezetés.

TERVEZZE MEG SAJÁT VILÁGÍTÁSÁT – POLYCHROME RGB

ASRock alaplapok lenyűgöző teljesítményt nyújtanak, és kimagasló szépségükkel egyedi fénypontot alkotnak! Az ASRock mindenre kiterjedő szabályozási lehetőséget biztosít a beépített RGB LED-ek vagy a csatlakoztatott LED-sávok, CPU-ventilátorok, hűtők, házak és más RGB eszközökhöz. A Polychrome RGB Sync tanúsítvánnyal rendelkező eszközök szinkronizálhatók egymással.

*A megcímezhető RGB LED tömb a legfeljebb 3 A (5 V) teljesítményű, maximum 80 LED-ből álló, legfeljebb 2 méter hosszú, WS2812B szabványú megcímezhető RGB LED-sávokat (5V/adat/test) támogatja.
*Az RGB LED tömb a legfeljebb 3 A (12 V) teljesítményű, legfeljebb 2 méter hosszú, 5050 RGB szabványú RGB LED-sávokat (12 V/R/G/B) támogatja.

Prémium 50 A-es fojtótekercs a tápellátásnál

A hagyományos fojtótekercsekhez képest az ASRock új generációs prémium fojtótekercsei a tápellátásnál 3-szor jobb telítési áramot biztosít, így jobb Vcore ellátás érhető el az alaplapon.

Mattfekete NYÁK

Új, titokzatos fekete és réz színséma, ami illeszkedik a csúcskategóriás ASRock alaplapok kiváló alkatrészeihez.

High Density Glass Fabric PCB

A High Density Glass Fabric PCB (nagy sűrűségű üvegszálas áramköri panel) technológiájára épülnek, amely hatékonyan csökkenti a nyomtatott áramköri rétegek közti rést, így védve azokat a nedvesség okozta rövidzárlat ellen.

Egyéni tuljadonságok
ASRock Super Alloy
- Premium 50A Power Choke
- Sapphire Black PCB
- High Density Glass Fabric PCB
ASRock Intel^® 4-Layer Memory POOL (Planes on Outer Layers) Technology

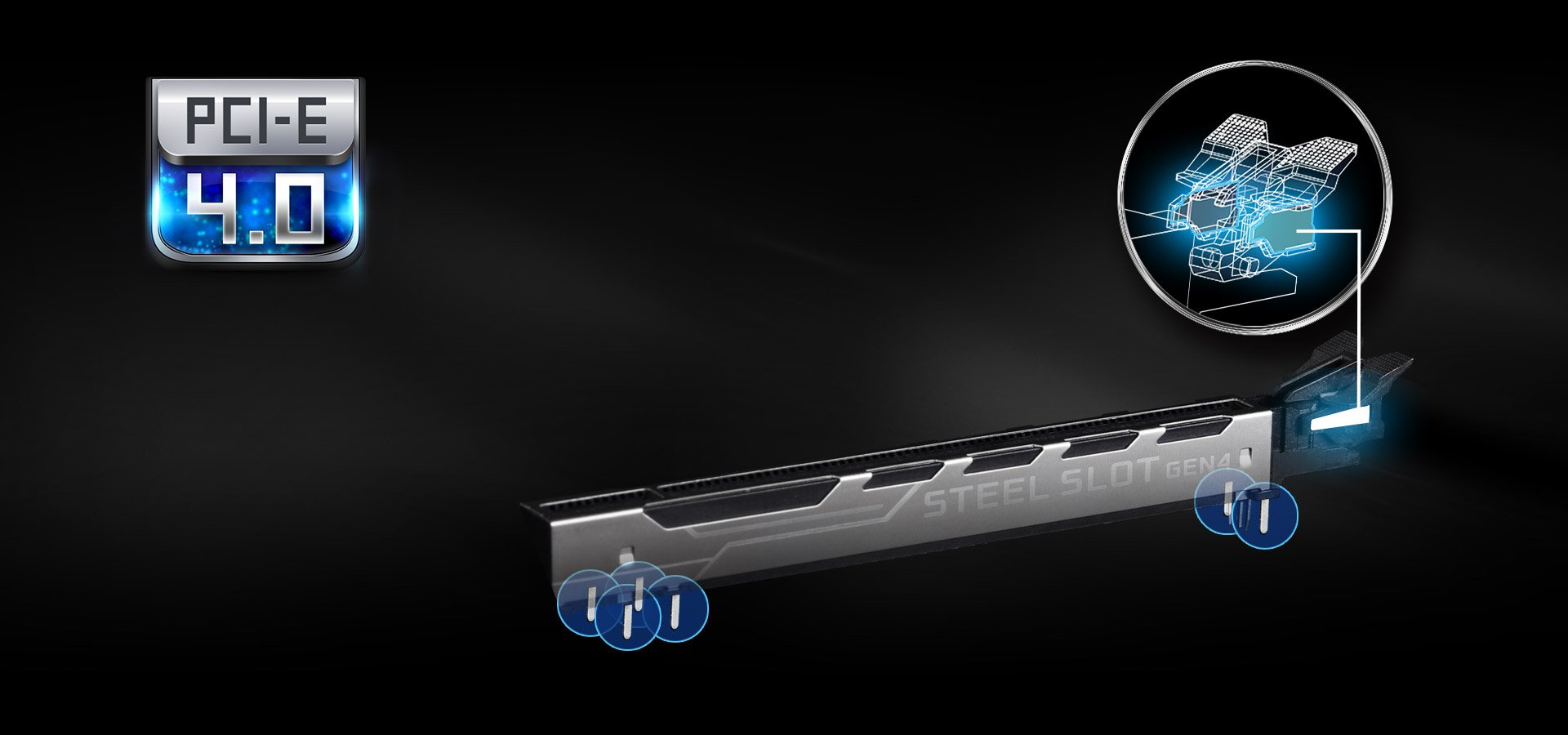

ASRock Steel Slot
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
Processzor
- Supports 10th Gen Intel^® Core™ Processors and 11th Gen Intel^® Core™ Processors (LGA1200)

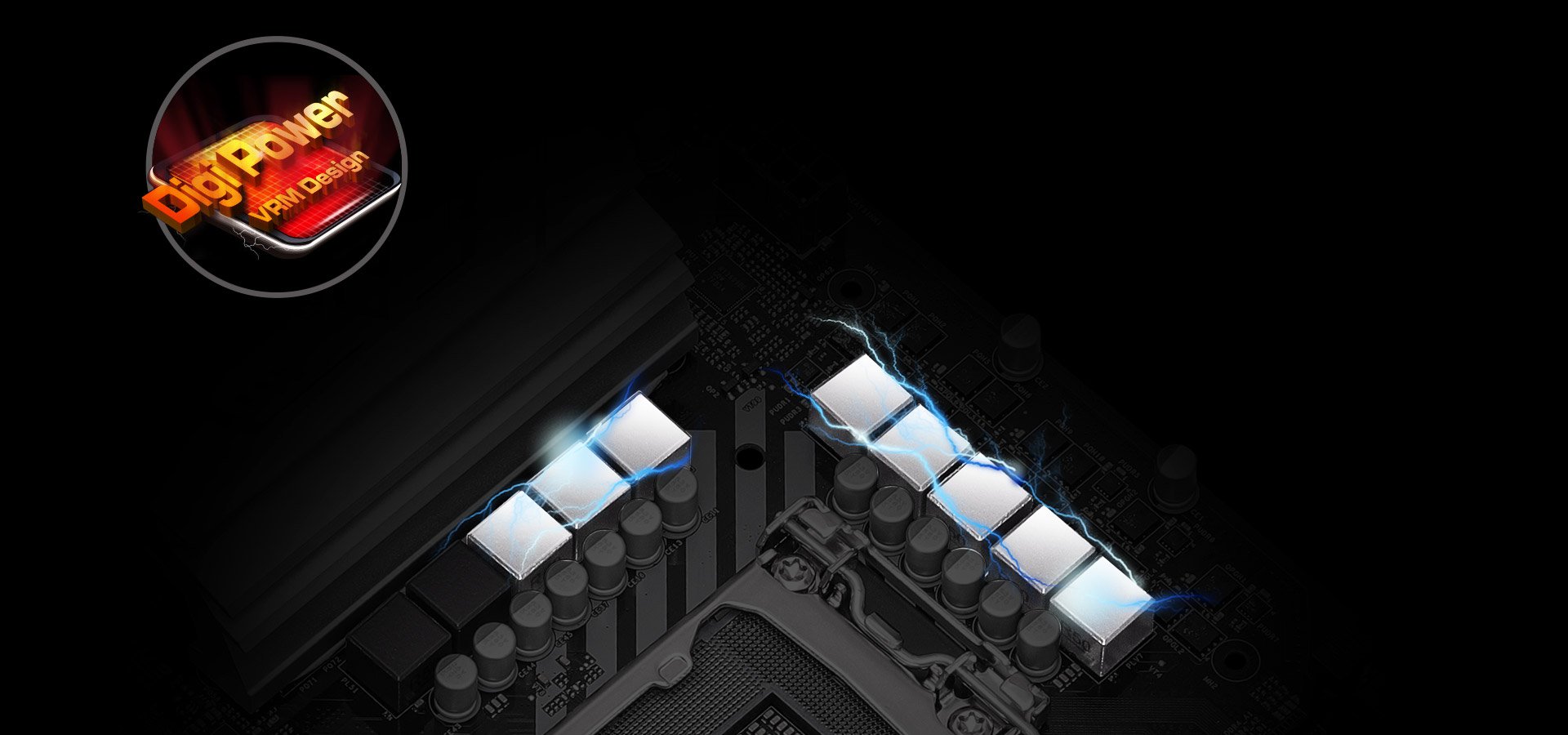

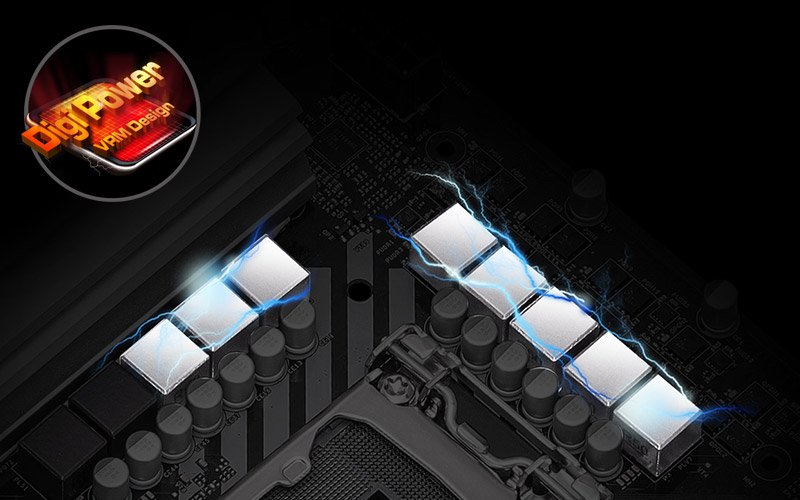

- Digi Power design
- 8 Power Phase design
- Supports Intel^® Turbo Boost Max 3.0 Technology
Chipset
- Intel^® B560
Memória
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- 11th Gen Intel^® Core™ Processors support DDR4 non-ECC, un-buffered memory up to 4800+(OC)*
- 10th Gen Intel^® Core™ Processors support DDR4 non-ECC, un-buffered memory up to 4600+(OC)*
- Supports ECC UDIMM memory modules (operate in non-ECC mode)
- Max. capacity of system memory: 128GB**
- Supports Intel^® Extreme Memory Profile (XMP) 2.0

*11th Gen Intel^® Core™ (i9/i7/i5) support DDR4 3200 natively; Core™ (i3), Pentium^® and Celeron^® support DDR4 2666 natively.
10th Gen Intel^® Core™ (i9/i7) support DDR4 2933 natively; Core™ (i5/i3), Pentium^® and Celeron^® support DDR4 2666 natively.

**Az operációs rendszer korlátai miatt a tényleges memóriaméret kevesebb lehet 4 GB-nál, mert a rendszer 32 bites Windows^® operációs rendszer alatt saját használatra fenntartja egy részét.. For Windows^® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
- 128Mb AMI UEFI Legal BIOS with multilingual GUI support
- ACPI 6.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU Core/Cache, GT, DRAM, VPPM, VCCIN AUX, VCCIO, VCCST, VCCSA Voltage Multi-adjustment
Videokártyák
- 11th Gen Intel^® Core™ Processors support Intel^® Xe Grafikai architektúra (Gen 12). 10th Gen Intel^® Core™ Processors support Gen 9 Graphics
- Dual graphics output: support HDMI and DisplayPort 1.4 ports by independent display controllers
- Supports HDMI 2.0 with max. felbontás up to 4K x 2K (4096x2160) @ 60Hz with 11th Gen Intel^® Core™ Processors
- Supports HDMI 1.4 with max. felbontás up to 4K x 2K (4096x2160) @ 30Hz with 10th Gen Intel^® Core™ Processors
- Supports DisplayPort 1.4 with max. felbontás up to 4K x 2K (4096x2304) @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.0 Port (Compliant HDMI monitor is required)
- Supports HDCP 2.2 with DisplayPort and HDMI Ports (HDCP 2.3 ready with 11th Gen Intel^® Core™ Processors)

*Az Intel^® UHD Graphics Built-in Visuals és VGA támogatása csak beépített GPU-val rendelkező processzorok esetében lehetséges.
A grafikai specifikáció CPU-típusonként változhat.
Audio
- 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
- Supports Surge Protection
- Nahimic Audio
LAN
- Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel^® I219V
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Slotok
11th Gen Intel^® Core™ Processors
- 2 x PCI Express x16 Slots (PCIE1/PCIE3: single at Gen4x16 (PCIE1); dual at Gen4x16 (PCIE1) / Gen3x2 (PCIE3))*
10th Gen Intel^® Core™ Processors
- 2 x PCI Express x16 Slots (PCIE1/PCIE3: single at Gen3x16 (PCIE1); dual at Gen3x16 (PCIE1) / Gen3x2 (PCIE3))*

- 2 x PCI Express 3.0 x1 Slots
- 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module and Intel^® CNVi (Integrated WiFi/BT)

*NVMe SSD-k támogatása rendszerindító lemezként
Tárolás
- 6 x SATA3 6.0 Gb/s Connectors, support Intel^® Rapid Storage Technology 18, NCQ, AHCI and Hot Plug*
- 1 x Hyper M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 PCI Express module up to Gen4x4 (64 Gb/s) (Socket M2_1 works with 11th Gen Intel^® Core™ processors only)**
- 1 x Ultra M.2 Socket (M2_2), supports M Key type 2242/2260/2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
- 1 x M.2 Socket (M2_3), supports M Key type 2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x2 (16 Gb/s)**

*If M2_3 is occupied by a SATA-type M.2 device, SATA3_1 will be disabled.

**Supports Intel^® Optane™ Technology (M2_2)
NVMe SSD-k támogatása rendszerindító lemezként
Supports ASRock U.2 Kit
Csatlakozó
- 1 x COM Port Header
- 1 x SPI TPM Header
- 1 x Chassis Intrusion and Speaker Header
- 2 x RGB LED Headers*
- 2 x Addressable LED Headers**
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 5 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) (ASMedia ASM1074 hub) (Supports ESD Protection)
- 1 x Front Panel Type C USB 3.2 Gen1 Header (Supports ESD Protection)

*Support in total up to 12V/3A, 36W LED Strip

**Support in total up to 5V/3A, 15W LED Strip

***A CPU ventilátor csatlakozó legfeljebb 1 A (12 W) áramfelvételű CPU ventilátort támogat.

****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.

*****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP and CHA_FAN5/WP can auto detect if 3-pin or 4-pin fan is in use.
Hátsó panel I/O
- 3 x Antennarögzítő pontok
- 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x DisplayPort 1.4
- 4 x USB 3.2 Gen1 Ports (Supports ESD Protection)
- 2 x USB 2.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone
Szoftver és UEFI
Software
- ASRock Motherboard Utility (A-Tuning)
- ASRock Polychrome SYNC
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Instant Flash
- ASRock Internet Flash

*These utilities can be downloaded from ASRock Live Update & APP Shop.
Kiegészítők
- I/O Shield
- 2 x SATA Data Cables
- 4 x Screws for M.2 Sockets
- 1 x Standoff for M.2 Socket
Hardware Monitor
- Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- CASE OPEN detection
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, VCCIN AUX, VCCSA, VCCPLL, VCCIO
Form Factor
- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- Solid Capacitor design
Operációs rendszer
- Microsoft^® Windows^® 10 64-bit / 11 64-bit
Tanusítványok
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)

Leírás	Nyelv	Letöltési formátum
Használati útmutató	Angol	Global	China
BSMI	Multi-Language	Global	China
Gyors telepítési útmutató	Multi-Language	Global	China

A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, valamint a HDMI embléma a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Amerikai Egyesült Államokban és más országokban.

Fenntartjuk a jogot a specifikációk előzetes bejelenetés nélküli megváltoztatására. A márka- és terméknevek a tulajdonosaik bejegyzett védjegyei. Az eredeti termék-specifikációtól eltérő konfigurációra nem vonatkozik garancia.

A fenti felhasználói felület képe csak példa. A tényleges felhasználói felület változhat a frissített szoftververzióval.

RÓLUNK
Az ASRockról
Kapcsolat
Konfliktusövezetekből származó ásványkincsek

ASRock

B560 Pro4

Szép és nagy teljesítményű alaplap

8 tápfázisú kialakítás

Prémium 50 A-es fojtótekercs a tápellátásnál
A hagyományos fojtótekercsekhez képest az ASRock új prémium 50 A-os fojtótekercsei akár háromszor jobb telítési áramot biztosítanak, így jobb Vcore ellátás érhető el az alaplapon.

Clever Access Memory

BASE Frequency Boost (BFB) technológia

Nagy sebességű PCIe 4.0 M.2 megoldás

TERVEZZE MEG SAJÁT VILÁGÍTÁSÁT – POLYCHROME RGB

Megerősített Steel Slot foglalatok
(PCIe 4.0 verzió)

M.2 (KEY E) For WiFi

Intel^® LAN

Nahimic audió

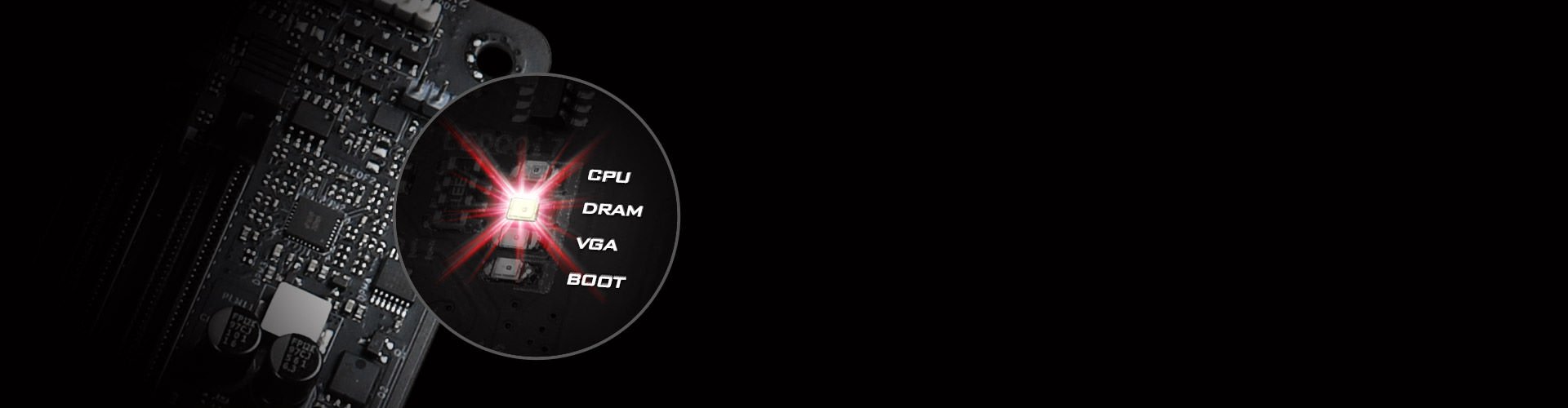

POST-állapot ellenőrző
