X570 Extreme4

Suporta Soquete AMD AM4 Ryzen™ 2000, 3000, 4000 G-Series, 5000 e 5000 G-Series Desktop Processors
Design Power Phase 10
Suporta DDR4 4666+ (OC)
2 PCIe 4.0 x16, 3 PCIe 4.0 x1, 1 M.2 (Key E) Para o WiFi
AMD Quad CrossFireX™ e CrossFireX™
Opções de Saída de Vídeo: HDMI
Áudio HD 7.1 Canais (Codec de Áudio Realtek ALC1220), Suporta DTS Connect
8 SATA3, 1 Hyper M.2 (PCIe Gen4x4 & SATA3), 1 Hyper M.2 (PCIe Gen4x4)
2 USB 3.2 Gen2 (Traseiras Tipo A+C), 11 USB 3.2 Gen1 (4 frontais, 6 traseiras, 1 Frontal Tipo-C)
Rede Gigabit Intel
ASRock Polychrome SYNC

Este modelo pode não ser vendido em todo o mundo. Por favor contate seu fornecedor local para verificar a disponibilidade deste modelo em sua região.

Recursos
Especificações
Suporte

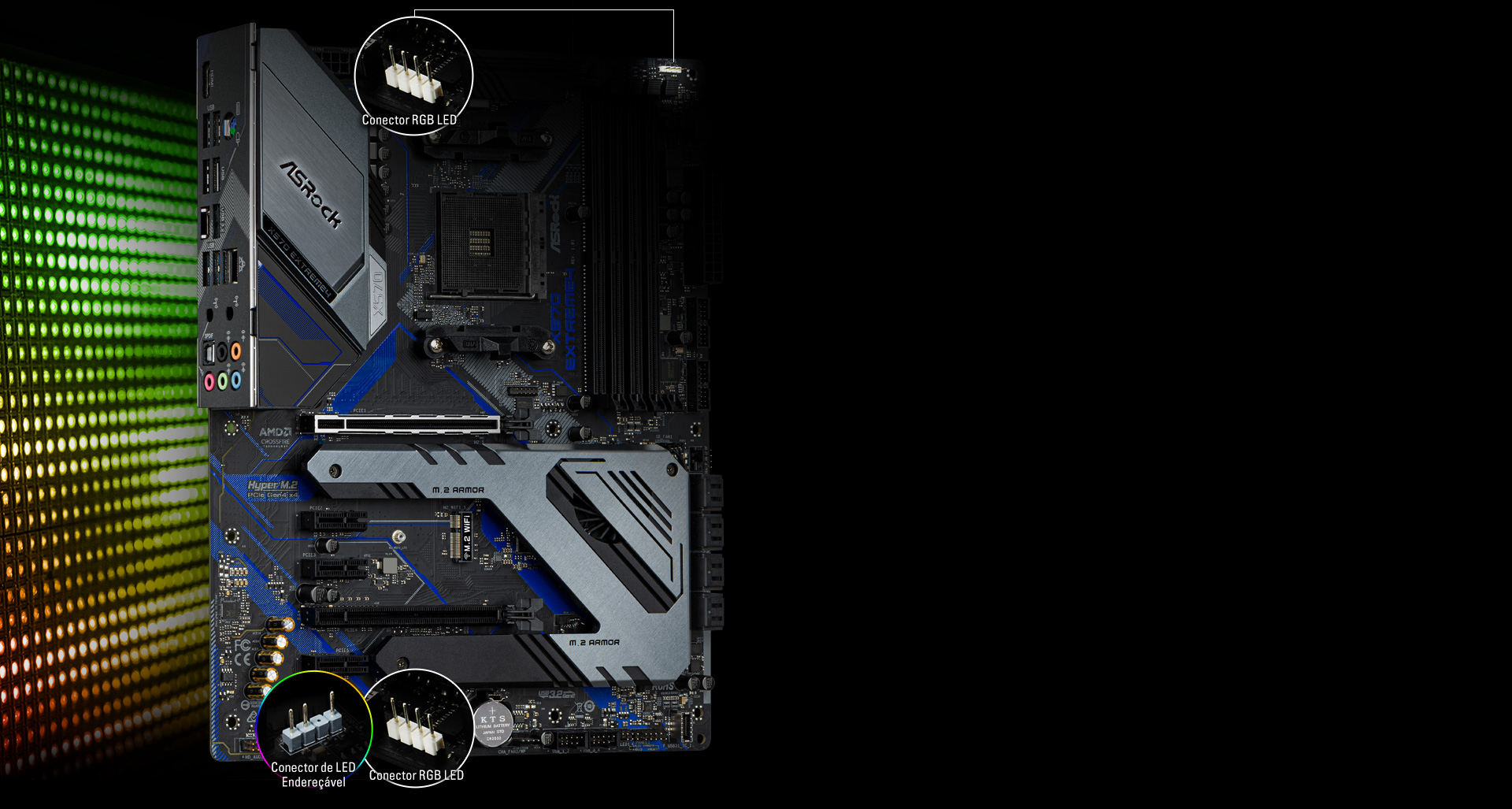

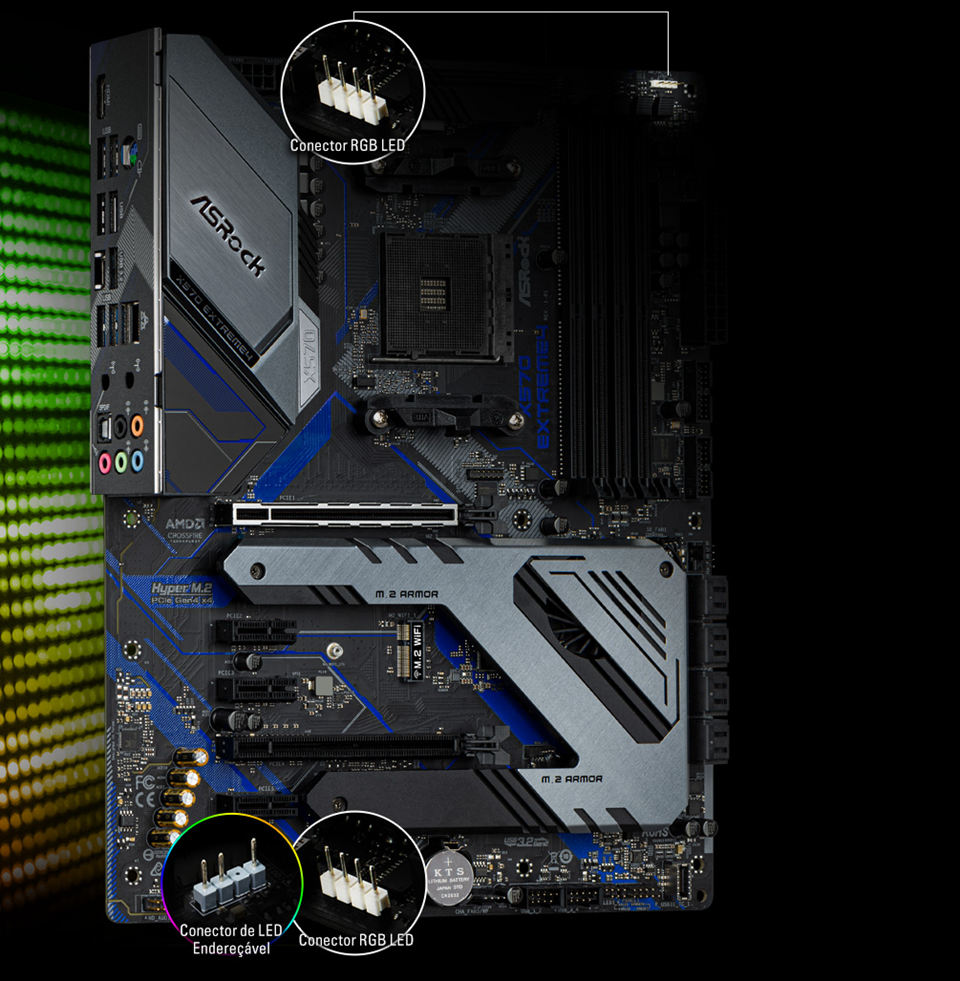

CONTROLE SUA PROPRIA ILUMINAÇÃO - POLYCHROME RGB

As placas-mãe ASRock entregam um desempenho incrível e estética superior para que você possa controlar sua própria iluminação colorida! A ASRock oferece um controle muito abrangente para controlar os LEDs RGB integrados ou fitas de LED conectadas, ventoinhas da CPU, coolers, gabinete e quaisquer dispositivos RGB. Os dispositivos também podem ser sincronizados através dos acessórios certificados Polychrome RGB Sync.

*O conector endereçável de LED RGB suporta fitas de LED RGB endereçáveis WS2812B (5V/Data/GND), com uma potência máxima de 3A (5V), um máximo de 80 LEDs e com comprimento dentro de 2 metros.
*O conector de LED RGB suporta fitas de LED RGB padrão 5050 (12V/G/R/B), com uma potência máxima de 3A (12V) e com comprimento dentro de 2 metros.

Proteção Traseira Integrada Flexível

UAo contrário da maioria das chamadas proteções traseiras pré-montadas que são apenas decoradas com esquemas de cores extravagantes. Nós reservamos mais espaço de tolerância e permitimos que a proteção seja ajustável ao instalar, encaixando assim perfeitamente do gabinete sem nenhum problema mecânico.

Conector Thunderbolt 3 AIC

O Thunderbolt 3 não está mais limitado a determinado chipset, a ASRock é o primeiro fabricante de placas-mãe a habilmente implementar a tecnologia Thunderbolt 3 em placas-mãe AMD X570. Tudo que você precisa é de uma placa Thunderbolt 3 AIC R2.0!

* 1: Apenas três dispositivos TB3 podem ser detectados.
* 2: Alguns dispositivos USB 3.2 Tipo-C causarão a reinicialização do sistema após a ativação do modo S3/S4.
* 3: Não é possível acender o monitor TB3 depois de despertar a partir do modo S3/S4, é necessário reconectar o cabo.
* 4: Não suporta caixa de placa de vídeo Thunderbolt 3 PCIe.

Tecnologia AMD StoreMI

Uma ferramenta poderosa que combina a velocidade do seu SSD com a capacidade do seu HD em um único disco rápido e fácil de gerenciar. SSDs são rápidos, mas caros e oferecem capacidades mínimas. Discos rígidos mecânicos ostentam grandes capacidades por um preço baixo, mas são muito mais lentos que um SSD. A tecnologia AMD StoreMI “combina” estes dois tipos de armazenamento em um único drive e movem automaticamente os dados que você mais acessa para o SSD, então você obtém o melhor dos dois mundos: responsividade de SSD e capacidade de discos rígidos mecânicos.

Dissipador de Liga de Alumínio XXL

Dissipadores extragrandes de liga de alumínio que tiram o calor de forma eficiente do MOSFET e chipset para que todo o seu sistema possa operar de forma mais estável.

Bobina de Energia Premium 60A

Comparada as bobinas tradicionais, as bobinas de nova geração premium da ASRock efetivamente aumentam em até 3 vezes a saturação de corrente, oferecendo voltagem de Vcore melhorada para a placa-mãe.

Dr. MOS

O Dr. MOS é a solução integrada dos estágios de energia que é aperfeiçoada para aplicações síncronas de baixa voltagem! Fornecendo de forma inteligente maior corrente e conduzindo até 50A de corrente contínua para cada fase, proporcionando assim melhor resultado térmico e desempenho superior.

Bobina da Memória de Liga Premium

Desenvolvida especialmente para alimentação da memória, a bobina de liga de nova geração apresenta alta resistência magnética e de calor, além de oferecer energia mais estável e confiável para a placa-mãe.

Capacitores Combo

Combinando Capacitores de Polímero 820uF + 100uF, oferece alimentação de Vcore da CPU mais claro, eficiente e responsivo.

Capacitores Pretos Nichicon 12K

Capacitores pretos Supreme 12K com vida útil de pelo menos 12,000 horas. Comparado aos concorrentes das placas-mãe high-end que tem uma vida útil de aproximadamente 10,000 horas, a ASRock utilizou Capacitores Pretos Nichicon 12K que oferecem vida útil 20% mais longa e maior estabilidade e confiabilidade.

I/O Armor

Uma nova proteção desenvolvida para todas as partes cruciais próximas do painel traseiro da placa-mãe, para que elas não sejam danificadas facilmente por eletricidade estática.

PCB Preto Fosco

Um novo e misterioso esquema de cores preto fosco e cobre para combinar com os prestigiosos componentes nas placas-mãe high-end ASRock.

PCB de Fibra de Vidro de Alta Densidade

Design do PCB em Fibra de Vidro de Alta Densidade que reduz o espaço entre as camadas do PCB para proteger a placa-mãe contra curtos elétricos causados por humidade.

PCB de Cobre 2OZ

Utilizando apenas materiais de cobre selecionados para as camadas do PCB, O PCB de Cobre 2OZ oferece menor temperatura e alta eficiência de energia para overclock.

Recursos Únicos
ASRock USB 3.2 Gen2
- Porta ASRock USB 3.2 Gen2 Tipo-A (10 Gb/s)
- Porta ASRock USB 3.2 Gen2 Tipo-C (10 Gb/s)
ASRock Super Alloy
- Dissipador XXL Aluminum Alloy
- Bobina de Energia 60A Premium
- 50A Dr.MOS
- Bobina de Memória Premium (Reduz 70% de perda no núcleo comparada à de pó de ferro)
- Capacitores Combo (Capacitores Nichicon 12K Pretos)
- Capacitores Nichicon 12K Pretos (Capacitores 100% Japoneses feitos de alta qualidade de polímero condutivo)
- I/O Armor
- PCB Preto Fosco
- PCB de Fibra de Vidro de Alta Densidade
- PCB de 2oz de Cobre
Slot de Aço ASRock Gen4
Dissipador ASRock M.2 de Cobertura Total
ASRock Hyper M.2 (PCIe Gen4x4 & SATA3)
ASRock Ultra USB Power
ASRock Checagem de Status do Post (PSC)
ASRock Full Spike Protection (para todas as Portas USB, de Áudio, de Rede)
Live Update & APP Shop ASRock
CPU
- Suporta Soquete AMD AM4 Ryzen™ 2000, 2000 G-Series, 3000, 3000 G-Series, 4000 G-Series, 5000 e 5000 G-Series Desktop Processors*
- Intersil Digital PWM
- Design Power Phase 10

*

Chipset

- AMD X570

Memória

- Tecnologia de memória DDR4 Dual Channel
- 4 x slots DDR4 DIMM
- CPUs AMD série Ryzen (Vermeer) Suporta DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*
- CPUs AMD série Ryzen (Matisse) suportam memória DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*
- AMD Ryzen series APUs (Cezanne) Suporta DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*
- AMD Ryzen series APUs (Renoir) Suporta DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*
- CPUs AMD série Ryzen (Pinnacle Ridge) suportam memória DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*
- CPUs AMD série Ryzen (Picasso) suportam memória DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 não-ECC, sem-buffer*
- Capacidade máxima de memória do sistema: 128GB**
- Suporta módulos de memória Extreme Memory Profile (XMP)
- 15μ de Ouro nos Contatos dos Slots DIMM

*For Ryzen Series APUs (Picasso, Cezanne e Renoir), ECC is only supported com PRO CPUs.
Por favor consulte a tabela abaixo para o suporte à frequência de memória AMD não-XMP.

CPUs Série Ryzen (Vermeer):

CPUs Série Ryzen (Matisse):

Ryzen Series APUs (Cezanne):

Ryzen Series APUs (Renoir)

CPUs Série Ryzen (Pinnacle Ridge):

CPUs Série Ryzen (Picasso):

SR: Single rank DIMM, 1Rx4 ou 1Rx8 na etiqueta do módulo DIMM x=1 or 2
DR: Dual rank DIMM, 2Rx4 ou 2Rx8 na etiqueta do módulo DIMM

**Devido a limitações do sistema operacional, o tamanho da memória pode ser menor que 4GB para a reserva de uso do sistema no Windows^® 32-bit. No Windows^® 64-bit com CPU de 64-bit, não existe esta limitação.

BIOS

- BIOS de 256Mb AMI UEFI Legal com Interface Gráfica
- Suporta "Plug e Play"
- Compatível com eventos de despertar ACPI 5.1
- Suporta jumperfree
- Suporta SMBIOS 2.3
- CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP Multi-ajuste de Voltagem

Gráficos

- Gráficos AMD Radeon™ Série Vega integrados nas APUs Série Ryzen*
- DirectX 12, Pixel Shader 5.0
- Memória compartilhada padrão de 2GB. Memória compartilhada máxima suporta até 16GB.**
- Suporta HDMI 2.0 com resolução máxima de 4K x 2K (4096x2160) @ 60Hz
- Suporta Sincronismo Automático de Lábios, Cores Profundas (12bpc), xvYCC e HBR (High Bit Rate Audio / Áudio de Alto Bit Rate) com HDMI 2.0 (Monitor HDMI compatível necessário)
- Suporta HDR (High Dynamic Range) com HDMI 2.0
- Suporta HDCP 2.2 com a porta HDMI 2.0
- Suporta reprodução 4K Ultra HD (UHD) com as portas HDMI 2.0
- Suporta Microsoft^® PlayReady

*O suporte pode variar dependendo da CPU

**A memória máxima compartilhada de 16GB requer 32GB de memória instalada no sistema.

Áudio

- Áudio HD 7.1 Canais com Proteção de Conteúdo (Codec de Áudio Realtek ALC1220)
- Suporte Áudio Blu-ray Premium
- Suporta Surge Protection
- Suporta Purity Sound™ 4
- Amplificador de Headset Premium NE5532 para o Conector do Painel Frontal (suporta headsets de até 600 Ohms)
- Entrada-Pure Power
- Tecnologia Direct Drive
- Proteção de Isolamento do PCB
- Sensor de Impedância na Saída Traseira
- Camadas do PCB Individuais para os Canais E/D de Áudio
- Conector de Áudio com 15μ de Ouro
- Suporta DTS Connect

Rede

- Gigabit LAN 10/100/1000 Mb/s
- GigaLAN Intel^® I211AT
- Suporta Wake-On-LAN
- Suporta Proteção Contra Raios/ESD
- Suporta Eficiencia de Energia Ethernet 802.3az
- Suporta PXE

Slots

CPUs AMD série Ryzen (Vermeer, Matisse)
- 2 x slots PCI Express 4.0 x16 (um a x16 (PCIE1); duplo a x16 (PCIE1) / x4 (PCIE4))*
CPUs AMD série Ryzen (Cezanne, Renoir, Pinnacle Ridge)
- 2 x slots PCI Express 3.0 x16 (um a x16 (PCIE1); duplo a x16 (PCIE1) / x4 (PCIE4))*
CPUs AMD série Ryzen (Picasso)
- 2 x slots PCI Express 3.0 x16 (um a x8 (PCIE1); duplo a x8 (PCIE1) / x4 (PCIE4))*

- 3 x slots PCI Express 4.0 x1
- Suporta AMD Quad CrossFireX™ e CrossFireX™
- 1 x Soquete M.2 (Key E), suporta módulo WiFi/BT PCIe WiFi tipo 2230
- 15μ de Ouro nos Contatos no Slot VGA PCIe (PCIE1)

*SSD NVMe como discos de boot

Armazenamento

- 8 x conectores SATA3 6.0 Gb/s, suportando RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug
- 1 x Soquete Hyper M.2 (M2_1), suporta módulo M.2 PCIe M Key tipo 2230/2242/2260/2280 até Gen4x4 (64 Gb/s) (with Vermeer, Matisse) ou Gen3x4 (32 Gb/s) (with Cezanne, Renoir, Pinnacle Ridge e Picasso)*
- 1 x Soquete Hyper M.2 (M2_2), suporta módulos M Key 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s e módulos M.2 PCIe até Gen4x4 (64 Gb/s) (with Vermeer, Matisse) ou Gen3x4 (32 Gb/s) (with Cezanne, Renoir, Pinnacle Ridge e Picasso)*

* Se o suporte a Thunderbolt™ estiver ativado, M.2 do tipo SATA será desabilitado.
SSD NVMe como discos de boot
NVMe SSD is not supported com AMD Athlon™ 3000G Processors
Suporta ASRock U.2 Kit
Suporta RAID 0/1/10

Conectores

- 1 x Conector de Speaker e Power LED
- 1 x Conector para LED da Ventoinha AMD*
- 1 x Conector RGB LED**
- 1 x Conector de LED Endereçável***
- 1 x conector de Ventoínha da CPU (4-pin)****
- 1 x Conector de Ventoinha de CPU/Bomba de Água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)*****
- 4 x Conectores de Ventoinha de Gabinete/Bomba D’água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)******
- 1 x Conector de energia ATX 24 pinos (Conector de Energia de Alta-Densidade)
- 1 x Conector de Energia 12V 8 pinos (Conector de Energia de Alta-Densidade)
- 1 x Conector de energia 12V 4 pinos (Conector de Energia de Alta-Densidade)
- 1 x Conector de painel de áudio frontal (Conector de Áudio com 15μ de Ouro)
- 1 x Conector USB de Ventoinha de LED AMD
- 1 x Conector Thunderbolt™ AIC (5-pin) (Suporta apenas Placa ASRock Thunderbolt™ AIC R2.0)
- 2 x conectores USB 2.0 (suportando 4 portas USB 2.0) (Suporta Proteção Contra ESD)
- 2 x conectores USB 3.2 Gen1 (suportando 4 portas USB 3.2 Gen1) (Suporta Proteção Contra ESD)
- 1 x Conector USB 3.2 Gen1 Tipo-C de Painel Frontal (Suporta Proteção Contra ESD)
- 1 x Conector SPI TPM*******

*O Conector para LED da Ventoinha AMD é compatível com uma faixa de LED RGB normal.
O Conector Interno AMD Fan LED suporta fitas de LED de no máximo 3A (36W) e com comprimento de até 2,5M.

**Suporta Fita de LED de até 12V/3A, 36W no total

***Suporta Fita de LED de até 5V/3A, 15W no total

****O Conector de Ventoinha da CPU suporta a ventoinha da CPU com potência máxima de 1A (12W).

*****O conector de Ventoinha de CPU Opcional/Bomba de Água suporta ventoinha de water cooler de no máximo 2A (24W).

******O Conector de Ventoinha de Gabinete/Bomba D’água suporta ventoinha de water cooler de no máximo 2A (24W).
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP e CHA_FAN4/WP podem detectar automaticamente se uma ventoinha de 3-pinos ou 4-pinos está em uso.

*******Consulte o link para obter mais informações: https://asrock.com/mb/spec/product.asp?Model=TPM-SPI

Painel Traseiro

- 2 x Portas Antenna (na Proteção do Painel Traseiro)
- 1 x Porta de Mouse / Teclado PS/2
- 1 x Porta HDMI
- 1 x Porta de Saída Óptica SPDIF
- 1 x Porta USB 3.2 Gen2 Tipo-A (10 Gb/s) (Suporta Proteção Contra ESD)
- 1 x Porta USB 3.2 Gen2 Tipo-C (10 Gb/s) (Suporta Proteção Contra ESD)
- 6 x portas USB 3.2 Gen1 (Suporta Proteção Contra ESD)*

- 1 x Porta de Rede RJ-45 com LED (LED de ACESSO E LED de VELOCIDADE)
- conectores de Áudio HD: Auto-falante traseiro / Central / Grave / Entrada de Linha / Alto-Falante Frontal / Microfone

*Ultra USB Power é suportado nas portas USB3_56.
A função de despertar ACPI não é suportada nas portas USB3_56.

Software e UEFI

Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
UEFI
- UEFI Full HD ASRock
- ASRock Instant Flash

*Estes utilitários podem ser baixados na APP Shop.

Acessórios

- 4 x Cabos de dados SATA
- 3 x Parafusos Para Soquetes M.2
- 2 x Suporte para soquete M. 2

Monitor de Hardware

- Sensor de Temperatura: CPU, CPU/Bomba de Água, Gabinete, Gabinete/Ventoinhas da Bomba de Água
- Tacômetro de Ventoinha: CPU, CPU/Bomba de Água, Gabinete, Gabinete/Ventoinhas da Bomba de Água
- Quiet Fan (Ajuste automático das ventoinhas do gabinete de acordo com a temperatura do CPU): CPU, CPU/Bomba de Água, Gabinete, Gabinete/Ventoinhas da Bomba de Água
- Controle Multivelocidade de Ventoinha: CPU, CPU/Bomba de Água, Gabinete, Gabinete/Ventoinhas da Bomba de Água
- Monitoramento de Voltagem: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1.8V, VDDP

Formato

- Formato ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- PCB de 2oz de Cobre

- Microsoft^® Windows^® 10 64-bit / 11 64-bit

Certificações

- FCC, CE
- Pronta para ErP/EuP (Necessário fonte de alimentação pronta para ErP/EuP)

Descrição	Idioma	Baixar De
Manual do Usuário	Inglês	Global	China
BSMI	Multi-Language	Global	China
Guia de Instalação Rápida	Multi-Idioma	Global	China
Regulatory Notices	Inglês	Global	China
Guia de Instalação Rápida	Inglês	Global	China
Guia de Instalação do RAID	Inglês	Global	China

Os termos HDMI e High-Definition Multimedia Interface e o logotipo HDMI são marcas ou marcas registradas da HDMI Licensing Administrator, Inc. nos Estados Unidos e em outros países.

As especificações estão sujeitas a alterações sem prévio aviso. As marcas e nomes de produtos são de propriedade de suas respectivas companhias. Qualquer configuração diferente da especificação original do produto não possui garantia.

A imagem da interface acima é meramente ilustrativa. A atual interface do usuário pode variar com a atualização do software.

X570 Extreme4

Estética Irresistível

Polychrome SYNC- Estética Irresistível

Projeto de Aço Inoxidável

Proteção Traseira Integrada Flexível

Desempenho Desejado

PLACAS-MÃE X570 REVOLUCIONÁRIAS:

O Estilo do Seu PC Transformado

O Estilo do Seu PC Transformado

AMD SMART ACCESS MEMORY

Slot PCI-E de Aço

Duplo M.2 Hyper Para SSD

Suporte à Memória ECC

CONTROLE SUA PROPRIA ILUMINAÇÃO - POLYCHROME RGB

Proteção Traseira Integrada Flexível

DESIGN DE ALIMENTAÇÃO COM 10 FASES

Dr. MOS

Dual USB 3.2 Gen2 ( Tipo-A + Tipo-C )

USB 3.2 Gen2 dobra a taxa de transferência de dados

USB 3.2 Gen2 Tipo-C dobra a velocidade de carga!

USB 3.2 Gen1 Frontal Tipo-C

BOBINA DE ALIMENTAÇÃO PREMIUM 60A

Verificador de Status do Post

Purity Sound 4

Conector Thunderbolt 3 AIC

Tecnologia AMD StoreMI

Dissipador de Liga de Alumínio XXL

Bobina de Energia Premium 60A

Dr. MOS

Bobina da Memória de Liga Premium

Capacitores Combo

Capacitores Pretos Nichicon 12K

I/O Armor

PCB Preto Fosco

PCB de Fibra de Vidro de Alta Densidade

PCB de Cobre 2OZ

M.2 Key E Para WiFi

Proteção Total Contra Picos

Live Update & APP Shop

Manual
