ASRock > X570 Creator

X570 Creator

Поддержка Разъём AMD AM4 Ryzen™ 2000, 3000, 4000 G-Series, 5000 и 5000 G-Series Desktop Processors
Поддержка DDR4 4666+ (OC)
Intel^® Wi-Fi 6 802.11ax (2.4Gbps) + BT 5.2
AQUANTIA^® / Marvell 10G LAN, Intel^® Gigabit LAN
3 PCIe 4.0 x16, 3 PCIe 2.0 x1
NVIDIA^® NVLink™, Quad SLI™, AMD 3-Way CrossFireX™
7.1-канальный HD-кодек (Аудиокодек Realtek ALC1220)
Поддержка Поддержка DTS Connect
8 SATA3, 1 Hyper M.2 (PCIe Gen4x4 & SATA3), 1 Hyper M.2 (PCIe Gen4x4)
1 Front USB 3.2 Gen2 Type-C, 10 USB 3.2 Gen1 (4 передних, 6 задних)
2 Intel^® Thunderbolt™ 3 Type-C

Данная модель продается не во всем мире. Обратитесь к локальному поставщику, чтобы узнать о наличии материнской платы в вашем регионе.

Уникальная Особенность
ASRock USB 3.2 Gen2
- Фронтальный разъём ASRock USB 3.2 Gen2 Type-C (10 Гб/с)
- разъем ASRock Thunderbolt™ 3 Type C USB 3.2 Gen2 (40Гб/с по протоколу Thunderbolt™; 10 Гб/с по протоколу USB3.2 )
ASRock Super Alloy
- Алюминиевый радиатор XXL
- Дроссели Premium 60A Power Choke
- Дроссели памяти Premium Memory Alloy Choke (На 70% меньше потерь в сравнении с дросселем на железной крошке)
- IR3555M Dr. MOS 60A
- Комбо-конденсаторы (Конденсаторы Nichicon 12K Black )
- Конденсаторы Nichicon 12K Black (100% изготовленные в Японии полимерные конденсаторы высокого качества и проводимости)
- Черная матовая печатная плата
- High Density Glass Fabric PCB
- Покрытие печатной платы 2oz
AQUANTIA^® / Marvell 10G LAN
Intel^® 802.11ax WiFi
Стальной разъём Gen4 ASRock
ASRock Полноразмерный радиатор для M.2
ASRock Hyper M.2 (PCIe Gen4x4 & SATA3)
ASRock Ultra USB Power
ASRock Full Spike Protection (для всех разъёмов USB, Audio и LAN)
ASRock Live Update & APP Shop
Процессор
- Поддержка Разъём AMD AM4 Ryzen™ 2000, 2000 G-Series, 3000, 3000 G-Series, 4000 G-Series, 5000 и 5000 G-Series Desktop Processors*
- ИК цифровая ШИМ
- Система питания 14

*Please refer to CPU support list for details.
Чипсет
- AMD X570
Память
- Двухканальная память DDR4
- 4 x DDR4 DIMM
- Процессоры AMD Ryzen (Vermeer) support DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- Процессоры AMD Ryzen (Matisse) поддерживают память DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- AMD Ryzen series APUs (Cezanne) support DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- AMD Ryzen series APUs (Renoir) support DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- Процессоры AMD Ryzen (Pinnacle Ridge) поддерживают память DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- Процессоры AMD Ryzen (Picasso) поддерживают память DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, не буферизованная*
- Максимальный объем памяти: 128 Гб**
- Поддерживает модули памяти Экстремальный профиль памяти (XMP)
- Золотые контакты 15μ Gold на разъемах DIMM

*For Ryzen Series APUs (Picasso, Cezanne и Renoir), ECC is only supported с PRO CPUs.
В таблице ниже показана поддержка частот памяти AMD не-XMP.

CPU серии Ryzen (Vermeer):

CPU серии Ryzen (Matisse):

Ryzen Series APUs (Cezanne):

Ryzen Series APUs (Renoir)

ЦП серии Ryzen (Pinnacle Ridge):

CPU серии Ryzen (Picasso):

**При работе под Windows^® 32-бит видимый объем памяти может быть меньше 4 Гбайт. Для 64-битный версий Windows^® таких ограничений нет.
BIOS
- 256Мб AMI UEFI BIOS с графической оболочкой
- Поддержка "Plug и Play"
- Совместим с событиями «ACPI 5.1 wake-up»
- поддерживает jumperfree
- Поддержка SMBIOS 2.3
- CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP mульти-регулировка напряжения
Графическое ядро
- Встроенная графика AMD Radeon™ серии Vega в APU Ryzen Series *
- DirectX 12, Pixel Shader 5.0
- По умолчанию общая память составляет 2ГБ. Её максимальный объём составляет 16ГБ.**
- Поддержка HDMI 2.0 с максимальным разрешением до 4K x 2K (4096x2160) @60Гц
- Вход DisplayPort 1.4 с разрешением до 4K x 2K (4096x2160) @ 120Hz***
- Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI 2.0 (необходим совместимый HDMI-монитор)
- Поддерживает HDR (High Dynamic Range) с HDMI 2.0
- поддерживает HDCP 2.2 для выходов HDMI 2.0 и DisplayPort 1.4
- Воспроизведение видео 4K Ultra HD (UHD) через порты HDMI 2.0 и DisplayPort 1.4
- Поддержка Microsoft^® PlayReady

*Зависит от модели CPU

**Для максимального объёма общей памяти 16 ГБ, надо установить 32 ГБ системной памяти.

***Вход DisplayPort 1.4 нужен для подключения мониторов Type-C.
Аудио
- 7.1-канальный HD-кодек с поддержкой защиты данных (Аудиокодек Realtek ALC1220)
- Поддержка Premium Blu-ray audio
- Защита от скачков напряжения
- Поддержка Purity Sound™ 4
- Усилитель наушников NE5532 Premium с выводом на фронтальную панель (поддержка наушников с импедансом до 600 Ом)
- Технология Pure Power-In
- Технология Direct Drive
- Изоляция печатной платы
- Чувствительность импенданса на задней панели
- Отдельные слои на плате для левого и правого канала
- Позолоченные аудио-штекеры
- Аудио-разъём 15μ Gold
- Поддержка DTS Connect

ЛВС

1 x 10 Gigabit LAN 10/100/1000/2500/5000/10000 Мб/с (AQUANTIA^® / Marvell AQC107):
- Защита от молнии и электростатических разрядов
- Поддержка PXE

1 x Gigabit LAN 10/100/1000 Мб/с (Intel^® I211AT):
- Поддержка Wake-On-LAN
- Защита от молнии и электростатических разрядов
- Поддержка энергосберегающего стандарта Ethernet 802.3az
- Поддержка PXE

Беспроводная ЛВС

- Модуль Intel^® WiFi-802.11ax
- Поддержка IEEE 802.11a/b/g/n/ax
- Поддерживает два диапазона (2.4/5 ГГц)
- Поддержка WiFi6 802.11ax (2.4Gbps)
- 2 антенны с поддержкой технологии разнесения 2 (передача) x 2 (приём)
- Поддержка Bluetooth 5.2 + High speed class II
- Поддержка MU-MIMO

Разъемы

Процессоры AMD Ryzen (Vermeer, Matisse)
- 2 x PCI Express 4.0 x16 (одиночный x16 (PCIE1); двойной x8 (PCIE1) / x8 (PCIE4))*
Процессоры AMD Ryzen (Cezanne, Renoir, Pinnacle Ridge)
- 2 x PCI Express 3.0 x16 (одиночный x16 (PCIE1); двойной x8 (PCIE1) / x8 (PCIE4))*
Процессоры AMD Ryzen (Picasso)
- 1 x PCI Express 3.0 x16 (x8 (PCIE1))*
AMD X570 Chipset
- 1 x PCI Express 4.0 x16 (x4 (PCIE6))*

- 3 x PCI Express 2.0 x1
- Поддержка AMD Quad CrossFireX™, 3-Way CrossFireX™ и CrossFireX™
- Поддержка NVIDIA^® Quad SLI™ и SLI™**
- Поддерживает NVIDIA^® NVLink™ с двумя видеокартами серии NVIDIA^® GeForce RTX**
- 1 x Вертикальный разъём M.2 (Key E) с the В комплектеd WiFi-802.11ax PCIe WiFi модуль (на задней панели)
- Позолоченные Контакты 15μ Gold на разъеме VGA PCIe (PCIE1)

*When Picasso is installed, this материнская плата Поддержка single graphics card on either PCIE1 или PCIE6 only.
Пропускная способность PCIe зависит от модели CPU.
Поддержка модулей NVMe SSD в качестве загрузочных дисков

**NVIDIA^® NVLink™ Bridge поставляется без пакета. Его можно приобрести отдельно..
Эта функция работает только с процессорами серии (Vermeer, Matisse, Cezanne, Renoir и Pinnacle Ridge).

хранение

- 4 x SATA3 6.0 Гб/с, с поддержкой функций RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и Hot Plug
- 4 x разъема SATA3 6.0 Гб/с, обеспечиваемых чипом ASMedia ASM1061, с поддержкой функций NCQ, AHCI и Hot Plug
- 1 x Hyper pазъем M.2 (M2_1), поддержкой устройств M.2 PCIe M Key 2260/2280/22110 вплоть до Gen4x4 (64 Гб/с) (with Vermeer, Matisse) или до уровня Gen3 x4 (32 Гбит/с) (with Cezanne, Renoir, Pinnacle Ridge и Picasso)*
- 1 x Hyper pазъем M.2 (M2_2), с поддержкой устройств M.2 SATA3 6.0 Гб/с M Key 2230/2242/2260/2280/22110 и M.2 PCIe вплоть до Gen4x4 (64 Гб/с) (with Vermeer, Matisse) или до уровня Gen3 x4 (32 Гбит/с) (with Cezanne, Renoir, Pinnacle Ridge и Picasso)*

*Если PCIE6 занят и поддержка Thunderbolt™ включена, PCIe типа M.2 SSD на M.2_2 будет отключен.
Поддержка модулей NVMe SSD в качестве загрузочных дисков
NVMe SSD is not supported с AMD Athlon™ 3000G Processors
Поддержка ASRock U.2 Kit
Поддержка RAID 0/1/10

Коннекторы

- 1 x Вход DisplayPort 1.4 (DPIN2)
- 1 x Индикатор питания и разъем динамика
- 1 x Подсветка для вентилятора AMD*

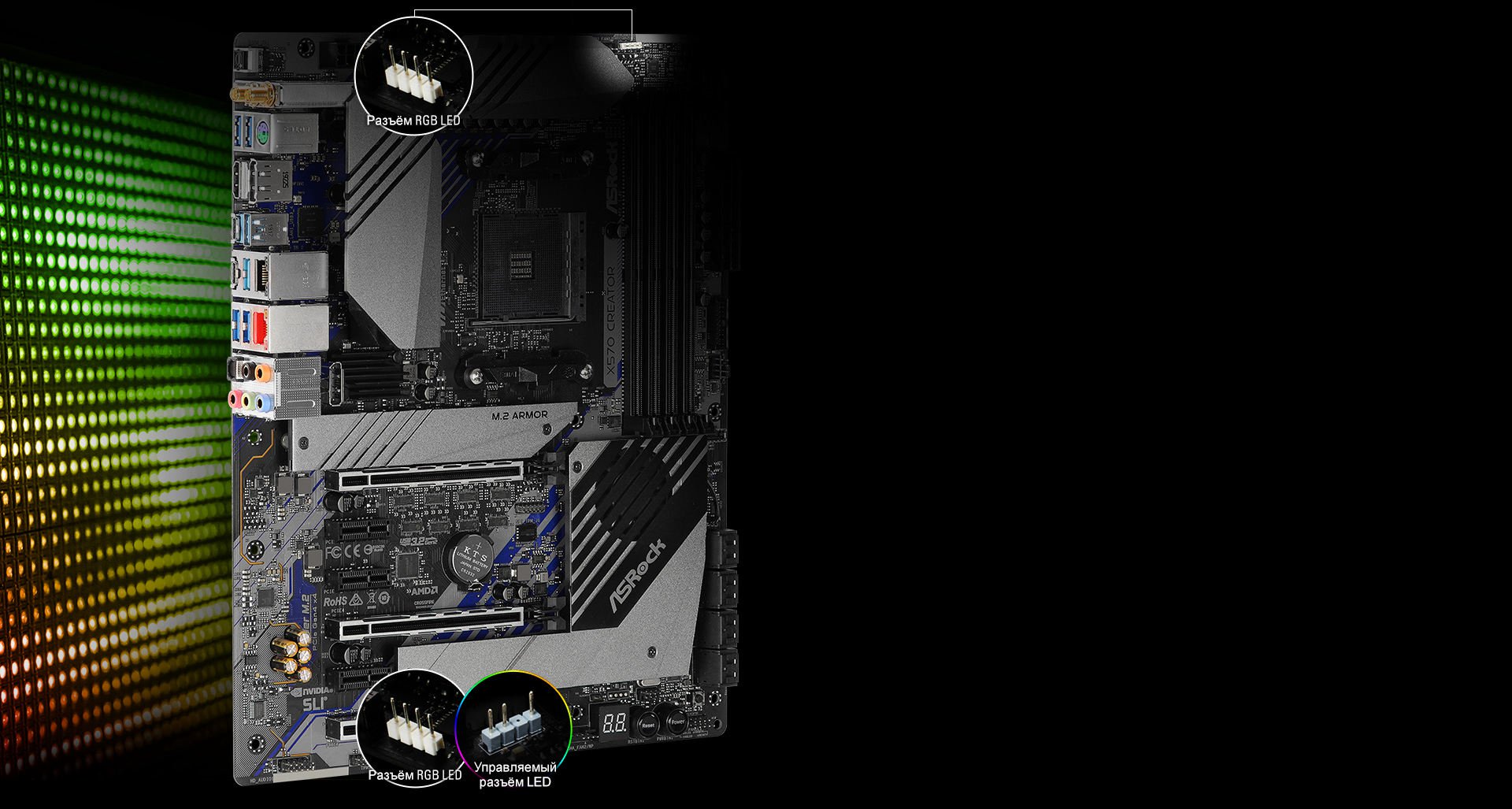

- 1 x Разъём RGB LED**
- 1 x Управляемый разъём LED ***
- 1 x Разъем для подключения вентиляторов процессора (4-pin)****
- 1 x Разъем вентилятора CPU / водяного насоса (4-pin) (Умный контроль скорости вентилятора)*****
- 3 x Разъем вентилятора шасси / водяного насоса (4-pin) (Умный контроль скорости вентилятора)******
- 1 x 24-контактный разъем питания ATX (Коннекторы питания высокой плотности)
- 1 x 8-контактный разъем питания 12 В (Коннекторы питания высокой плотности)
- 1 x 4-контактный разъем питания 12 В (Коннекторы питания высокой плотности)
- 1 x Вывод аудио на переднюю панель корпуса (Аудио-разъём 15μ Gold)
- 1 x USB 2.0 (поддержка до двух USB 2.0) (Защита от электростатических разрядов)
- 2 x USB 3.2 Gen1s (поддержка до четырех USB 3.2 Gen1) (Защита от электростатических разрядов)
- 1 x Фронтальный разъём USB 3.2 Gen2 Type-C (Защита от электростатических разрядов)
- 1 x Dr. Debug со светодиодом
- 1 x Кнопка питания со светодиодом
- 1 x Кнопка Reset с индикатором
- 1 x Кнопка Clear CMOS
- 1 x SPI TPM*******

*Заголовок AMD Fan LED совместим с обычной светодиодной полосой RGB
Разъём AMD Fan LED поддерживает световые ленты с нагрузкой до 3A (36Вт) и длиной до 2,5 метров.

**Поддержка светодиодных лент 12В/3A, 36Вт

***Поддержка светодиодных лент 5В/3A, 15Вт

****Разъёмы CPU Fan поддерживают вентиляторы мощностью до 1A (12 Вт).

*****Вентилятор CPU / Water Pump поддерживает вентилятор с водяным охлаждением с максимальной мощностью вентилятора 2A (24 Вт).

******Разъём для подключения СВО поддерживает вентиляторы мощностью не более 2A (24Вт).
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP и CHA_FAN3/WP определяются автоматически при установки вентиляторов с 3- или 4-пиновыми коннекторами.

*******Пожалуйста, обратитесь к ссылке для получения дополнительной информации: https://asrock.com/mb/spec/product.asp?Model=TPM-SPI

Задняя панель ввода/вывода

- 2 x Антенные разъёмы
- 1 x PS/2 порт для клавиатуры и мышки
- 1 x HDMI
- 1 x Вход DisplayPort 1.4
- 1 x Optical SPDIF Out
- 2 x USB 3.2 Gen2 Thunderbolt™ 3 Type-C Ports (40Гб/с по протоколу Thunderbolt™; 10 Гб/с по протоколу USB3.2 ) (Защита от электростатических разрядов)
- 6 x USB 3.2 Gen1 (Защита от электростатических разрядов)*
- 2 x RJ-45 LAN с индикаторами (ACT/LINK LED и SPEED)
- 1 x Переключатель BIOS Flashback
- Разъёмы HD-аудио: Задние динамики / Центр / Сабвуфер / Линейный вход / Передние динамики / Микрофон (Позолоченные аудио-штекеры)

*Питание Ultra USB работает на разъёмах USB3_5_6.
Функция «ACPI wake-up» не поддерживается на разъёмах USB3_5_6, TB_1, TB_2.

Программное обеспечение и UEFI

Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Easy RAID Installer

*Эти утилиты можно скачать из магазина APP Shop.

Комплект поставки

- заглушка для задней панели ввода/вывода
- 4 x кабелей SATA
- 1 x карта ASRock SLI_HB_Bridge_2S
- 1 x Антенна ASRock WiFi 2.4/5 ГГц
- 1 x Угловой кабель с Mini DisplayPort на DisplayPort
- 2 x Винты для разъемов M.2
- 2 x Стойки для розеток М.2

Контроль оборудования

- Датчики температуры: ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Вентиляторы: ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Тихий режим вентиляторов (Автоматическое изменение скорости вращения корпусных вентиляторов в зависимости от температуры процессора): ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Настраиваемые вентиляторы: ЦП, ЦП / водяной насос, вентиляторы шасси / водяного насоса
- Контроль напряжения: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, VPPM, PCH 1.05V

Форм-фактор

- Форм-фактор ATX: 30.5 x 24.4 см
- Покрытие печатной платы 2oz

ОС

- Совместимость с Microsoft Windows^® 10 64-bit / 11 64-bit

Сертификаты

- FCC, CE
- ErP/EuP ready (Необходим блок питания, соответствующий стандарту ErP/EuP Ready)
