X470 太极

支持 AMD AM4 插槽 Ryzen™ 2000, 3000, 4000 G-Series, 5000 和 5000 G-Series Desktop 处理器
支持 DDR4 3466+ (OC)
2 PCIe 3.0 x16, 1 PCIe 2.0 x16, 2 PCIe 2.0 x1
NVIDIA^® Quad SLI™, AMD Quad CrossFireX™
7.1 声道高保真音频 (Realtek ALC1220 音频编码解码器), 支持高保真四代 & DTS 连接
8 SATA3, 1 超级 M.2 (PCIe Gen3 x4 & SATA3), 1 M.2 (PCIe Gen2 x4)
3 USB 3.1 Gen2 (后置 A+C 型接口, 前置 C 型接口), 10 USB 3.1 Gen1 (4 前置, 6 后置)
Intel^® 千兆网卡, Intel^® 802.11ac + BT 4.2
华擎 Polychrome SYNC

产品特色
产品规格
支持与下载

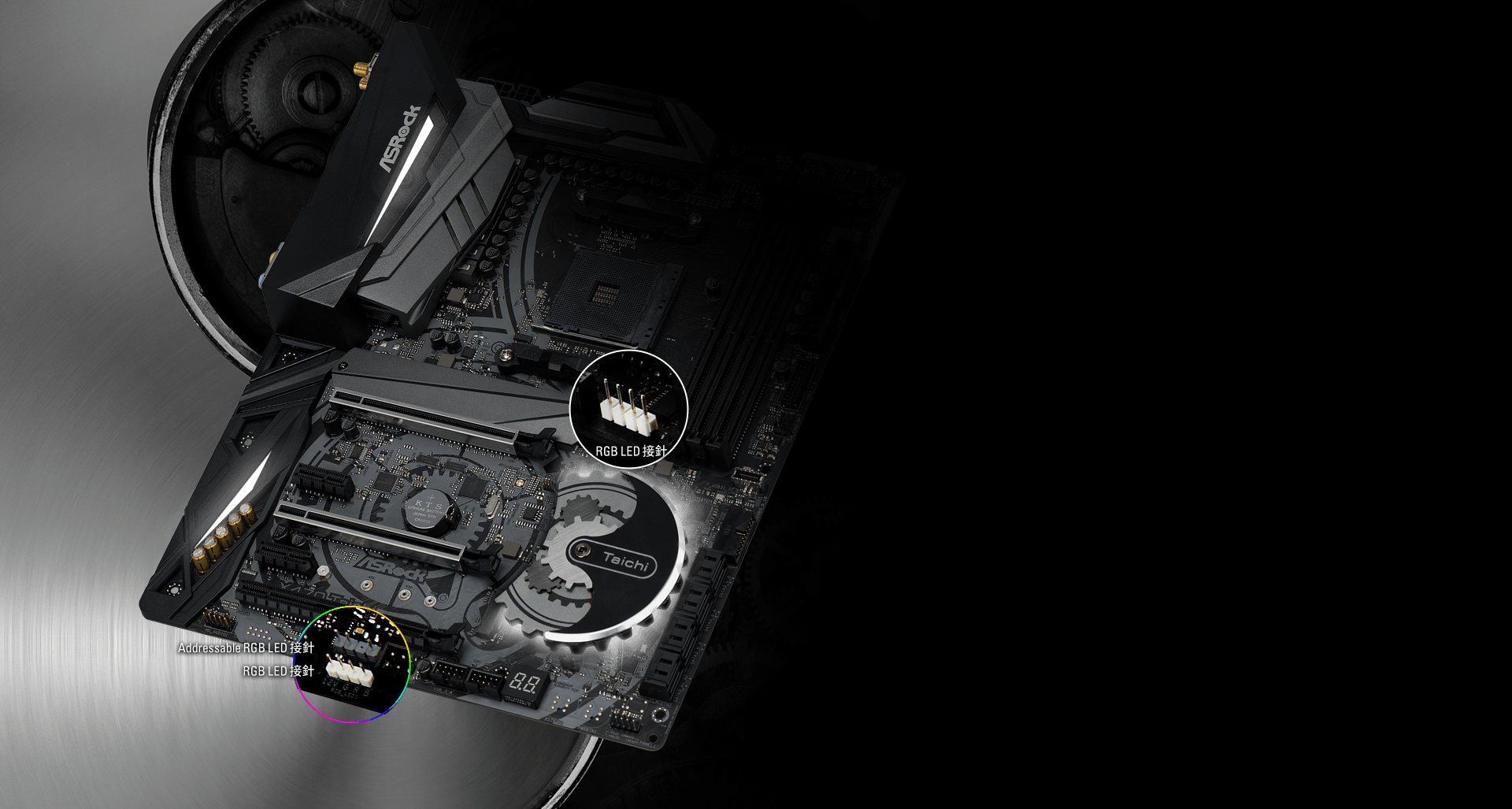

创造你的個人特「色」 - Polychrome RGB

除了主板上头的RGB灯效以外，我们还提供了RGB LED接针与Addressable RGB LED 接针，允许主板连接所有兼容的LED设备，如灯条、CPU风扇、散热器、机壳等。此外，用户也可以同步RGB LED设备，通过Polychrome RGB同步认证的配件，来创建自己独特的灯光效果。

*Addressable RGB LED 接针支持WS2812B Addressable RGB LED 灯条(5V/Data/GND)，上限额定功率为3A (5V)，上限数量为80个LED，长度在2米以内。
*RGB LED 接针支持标准5050 RGB LED条(12V/G/R/B)，上限额定功率为3A (12V)，长度在2米以内。

超合金散热器

大型铝合金散热片提供超强散热能力，完整覆盖 MOSFET 与板载芯片区域，让 MOSFET 和芯片都能在较低温的环境工作，系统运作也更加稳定可靠。

60A 高效电感

与传统电感相比，华擎的新一代高效电感可有效提高饱和电流达 3 倍，提高并改善主板的 Vcore 电压供应。

内存供电高效合金电感

专门为内存供电设计的新一代合金电感具备高磁性及抗热的特点，可以为主板传输更加稳定可靠的电源。

双层 MOS (DSM)

双层 MOSFET (DSM) 是一款全新的 MOSFET 设计，透过将两个硅芯片堆叠到一个 MOSFET，硅芯片区域可增加一倍，而硅芯片面积越大，导通状态下的 Rds(on) 就越低。与传统的 MOSFET 相比，双层 MOSFET 可以提供更大的硅芯片面积和更低的 Rds(on)，仅仅 1.2 mΩ，大幅提升 CPU Vcore 的供电效率。

Nichicon 12K 黑金电容

与其他高阶主板所使用的电容仅有 10,000 小时使用寿命相比，华擎率先采用 Nichicon 12K 顶级黑金电容，具备至少 12,000 小时的使用寿命，让您系统稳定运作更有保障。

I/O 装甲

保护后面板 I/O 接口周围的重要元件免受静电干扰。

黑色消光黑 PCB

全新的黑铜色消光黑 PCB 设计，不仅外观更加沉稳，也代表了更高的工艺制造水平。

高密度防潮纤维电路板

采用全新高密度玻璃纤维 PCB 板，有效降低 PCB 板的间隙来保护主板免受由于湿气造成的电子短路的伤害。

2OZ 铜质 PCB 板

只使用精心选择的铜材作为 PCB 板的用料，2OZ 铜质 PCB 板导热量低，能效高，能保证更高效的超频性能。

高保真4代

是时候畅享超高清晰度更纯净的音效了。高保真4代结合多款软、硬件音频处理方案。全新的 Realtek ALC1220 音频解编码芯片支持 7.1 声道高保真音频，左、右声道使用不同的 PCB 层，120db SNR 数模转换器以及其他一些技术都为呈现更清晰的音效奠定了坚实的基础。

120dB 信噪比数/模转换器

镀金音频接口

TI^® NE5532 优质耳放

左右声道分层布线

后置音效自动阻抗侦测

PCB 隔离屏蔽

纯净电源

Nichicon Fine Gold 专业音效电容

镀金音频插孔

独家功能
华擎 USB 3.1 Gen2
- 华擎 USB 3.1 Gen2 A 型接口接口 (10 Gb/s)
- 华擎 USB 3.1 Gen2 C 型接口接口 (10 Gb/s)
华擎超合金
- 超合金散热器
- 60A 高效电感
- 内存供电高效合金电感 (与铁粉电感相比，可降低 70% 的内核损失)
- 双层 MOS (DSM)
- Nichicon 12k 黑色电容 (日本原装高品质高传导固态电容)
- I/O 装甲
- 黑色磨砂 PCB
- 高密度防潮纤维电路板
- 2 盎司铜制 PCB 板
Intel^® 802.11ac 无线网络
华擎合金插槽
华擎超级 M.2 (PCIe Gen3 x4 & SATA3)
华擎全防护 (支持全部 USB、音源、网络接口)
华擎即时更新 & 应用市场
处理器
- 支持 AMD AM4 插槽 Ryzen™ 2000, 3000, 4000 G-Series, 5000 和 5000 G-Series Desktop 处理器
- IR 数字电源控制器
- 16 相供电设计
- 能够为CPU提供额外的300W功率
- 支持华擎B+ 涡轮芯片 II
芯片
- AMD Promontory X470
内存
- 双通道 DDR4 内存技术
- 4 x DDR4 内存插槽
- AMD Ryzen 系列处理器 (Vermeer) 支持 DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列 APU (Cezanne) 支持 DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列 APU (Renoir) 支持 DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列处理器 (Matisse) 支持 DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列处理器 (Pinnacle Ridge) 支持 DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列处理器 (Picasso) 支持 DDR4 2933 / 2667 / 2400 / 2133 (非 ECC), un-buffered 内存*
- AMD Ryzen 系列处理器 (Summit Ridge) 支持 DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列处理器 (Raven Ridge) 支持 DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 (非 ECC), un-buffered 内存*

- 系统内存最大容量: 64GB**
- DIMM 插槽采用 15μ 镀金接针

*For Ryzen 系列 APU (Picasso, Cezanne, Renoir 和 Raven Ridge), ECC is only supported with PRO 处理器.
有关AMD非XMP内存频率支持，请参阅下表。

Ryzen 系列处理器 (Vermeer):

Ryzen 系列 APU (Cezanne):

Ryzen 系列 APU (Renoir):

Ryzen 系列处理器 (Matisse):

Ryzen 系列处理器 (Pinnacle Ridge):

Ryzen 系列处理器 (Picasso):

Ryzen 系列处理器 (Summit Ridge):

Ryzen 系列处理器 (Raven Ridge):

SR: 单列 DIMM, 1Rx4 或 1Rx8 于 DIMM 模块标签
DR: 双列 DIMM, 2Rx4 或 2Rx8 于 DIMM 模块标签

**由于操作系统的限制，在 Windows^® 32-bit 操作系统下实际能使用的內存将少于 4GB。在Windows^® 64-bit 操作系统下使用 64 位元的 CPU 则不会有此限制。
BIOS
- 支持图形界面的 256Mb AMI UEFI Legal BIOS
- 支持 "即插即用"
- 符合 ACPI 5.1, 支持唤醒与自动开机 (Wake Up Events)
- 支持免跳线
- 支持 SMBIOS 2.3
- CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, 电压多功能调节器
板载显卡
- Ryzen 系列 APU 上集成 AMD Radeon™ HD Vega 系列显示核心*
- DirectX 12, 像素着色引擎 5.0
- 共享内存默认为 2GB。支持最高共享内存 16GB。**
- 支持 HDMI 1.4 技术, 最大分辨率达 4K x 2K (4096x2160) @ 30Hz
- 支持 HDMI 1.4 端口自动声画同步, 深色 (12bpc), xvYCC 与HBR (高位速音频) (需配备兼容 HDMI 的显示器)
- 通过 HDMI 1.4 端口支持 HDCP 1.4
- 通过 HDMI 1.4 端口支持 4K Ultra HD (UHD) 超清播放

*实际支持程度按 CPU 而定

**要获得最高 16GB 共享内存需安装 32GB 系统内存。
音效
- 7.1 声道高保真音频, 支持内容保护功能 (Realtek ALC1220 音频编码解码器)
- 支持优质蓝光音效
- 支持防突波
- 支持高保真四代
- Nichicon Fine Gold 专业音效电容
- 带差分放大器的 120dB 信噪比数/模转换器
- NE5532 优质耳放于前面板音频接口 (支持高达 600 欧姆的耳机)
- 纯净电源
- 直接驱动技术
- PCB 隔离屏蔽
- 後置音效自动阻抗侦测
- 左右声道分层布线
- RGB LED
- 镀金音频插孔
- 15μ 镀金音频接口
- 支持 DTS 连接

局域网

- 千兆网卡 10/100/1000 Mb/s
- GigaLAN Intel^® I211AT
- 支持网络唤醒功能 (Wake-On-LAN)
- 支持防雷击 / 防 ESD 静电
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE

无线网卡

- Intel^® 802.11ac 无线网络模块
- 支持 IEEE 802.11a/b/g/n/ac
- 支持双频 (2.4/5 GHz)
- 支持高速无线连接达 433Mbps
- 支持蓝牙 4.2 / 3.0 + 高速 class II

扩充插槽

AMD Ryzen 系列处理器 (Vermeer, Cezanne, Renoir, Matisse, Summit Ridge 和 Pinnacle Ridge)
- 2 x PCI Express 3.0 x16 插槽 (单插槽 x16 (PCIE1); 双插槽 x8 (PCIE1) / x8 (PCIE3))*
AMD Ryzen 系列处理器 (Picasso, Raven Ridge)
- 1 x PCI Express 3.0 x16 插槽 (单插槽 x8 (PCIE1))*
AMD Athlon 系列处理器
- 1 x PCI Express 3.0 x16 插槽 (单插槽 x4 (PCIE1))*

- 1 x PCI Express 2.0 x16 插槽 (PCIE5 x4 模式)**
- 2 x PCI Express 2.0 x1 插槽 (弹性化 PCIe 插槽)
- 支持 AMD Quad CrossFireX™ 和 CrossFireX™***
- 支持 NVIDIA^® Quad SLI™ 和 SLI™****
- 1 x 垂直 M.2 插槽 (Key E) with the 附赠 WiFi-802.11ac PCIe WiFi 模块 (位于后侧 I/O)
- VGA PCIe 插槽采用 15μ 镀金接针 (PCIE1 和 PCIE3)

*支持 NVMe SSD 开机

**如果 PCIE5 插槽被占用，M2_2 将关闭。

***此功能仅支持 Ryzen 系列处理器 (Vermeer, Cezanne, Renoir, Matisse, Summit Ridge, Pinnacle Ridge, Picasso 和 Raven Ridge).

****此功能仅支持 Ryzen 系列处理器 (Vermeer, Cezanne, Renoir, Matisse, Summit Ridge 和 Pinnacle Ridge).

存储

- 6 x SATA3 6.0 Gb/s 接口, 支持 RAID (RAID 0, RAID 1 和 RAID 10), NCQ, AHCI 和热插拔
- 2 x 由 ASMedia ASM1061 支持的 SATA3 6.0Gb/s 接口, 支持 NCQ, AHCI 和热插拔
- 1 x 超级 M.2 接口 (M2_1), 支持 M Key 2260/2280/22110 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s) (搭载 Vermeer, Cezanne, Renoir, Matisse, Picasso, Summit Ridge, Raven Ridge 和 Pinnacle Ridge) 或 Gen3 x2 (16 Gb/s) (Athlon 系列 APU)*
- 1 x M.2 接口 (M2_2), 支持 M Key 2230/2242/2260/2280 型 M.2 PCIe 模块至 Gen2 x4 (20 Gb/s)*

*如果 M2_2 被占用，PCIE5 插槽将关闭。
支持 NVMe SSD 开机
支持华擎 U.2套件

板载接口

- 1 x 电源 LED 与扬声器接针
- 1 x AMD 风扇 LED 接针*
- 1 x RGB LED 接针**
- 1 x 可编程 LED 接针***
- 1 x CPU 风扇接口 ((4-针))****
- 1 x CPU / 水泵风扇接口 ((4-针)) (智能风扇速度控制)*****
- 3 x 机箱 / 水泵风扇接口 ((4-针)) (智能风扇速度控制)******
- 1 x 24 针 ATX 电源接口 (高密度电源接口)
- 1 x 8 针 12V 电源接口 (高密度电源接口)
- 1 x 4 针 12V 电源接口 (高密度电源接口)
- 1 x 前面板音频接口 (15μ 镀金音频接口)
- 1 x AMD LED 风扇 USB 接针
- 2 x USB 2.0 针状接头 (支持 4 USB 2.0 接口) (支持 ESD 静电防护)
- 2 x USB 3.1 Gen1 接针 (支持 4 USB 3.1 Gen1 接口) (支持 ESD 静电防护)
- 1 x 前置 C 型 USB 3.1 Gen2 接针 (ASMedia ASM3142)
- 1 x 带 LED 的 Dr. Debug

*AMD 风扇 LED 接头可支持最高12V/3A（36W），以及最长2.5公尺的RGB LED灯条。

**支持高达 12V/3A, 36W LED 灯条

***支持高达 5V / 3A，15W LED灯条

****CPU 风扇接口支持最大 1A (12W) 电源.

*****CPU / 水泵风扇支持最高 2A (24W) 水冷风扇。

******机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP 和 CHA_FAN3/WP 可以自动检测 3 针或 4 针风扇.

后背板输出 / 入接口

- 2 x 天线端口
- 1 x PS/2 键盘 / 鼠标接口
- 1 x HDMI 接口
- 1 x 光纤 SPDIF 数字音频输出端口
- 1 x USB 3.1 Gen2 A 型接口接口 (10 Gb/s) (支持 ESD 静电防护)
- 1 x USB 3.1 Gen2 C 型接口接口 (10 Gb/s) (支持 ESD 静电防护)
- 6 x USB 3.1 Gen1 接口 (支持 ESD 静电防护)
- 1 x RJ-45 网络接口，带指示灯 (动作 / 连接指示灯和速度指示灯)
- 1 x CMOS 数据清除按钮
- HD 音频插孔: 后置 / 中置 / 低音 / 线性输入 / 前置 / 麦克风 (镀金音频插孔)

软件与 UEFI

软件
- 华擎 A-Tuning
- 华擎 Polychrome SYNC
- 华擎极速网络
UEFI
- 华擎全高清 UEFI
- 华擎 Instant Flash（即时更新工具）
- 华擎简易阵列

*可从华擎应用市场下载这些应用程序.

随机光盘

- 驱动程序, 应用软件, 杀毒软件 (试用版), Chrome 谷歌浏览器和工具栏

附件

- 快速安装指南, 支持光盘, I/O 挡板
- 4 x SATA 数据线
- 1 x 华擎 SLI_HB_Bridge_2S 卡
- 2 x 华擎 WiFi 2.4/5 GHz 天线
- 2 x M.2 插槽螺丝

硬件监视器

- 温度检测: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 风扇转速计: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 风扇多速控制: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 电压实时监控: +12V, +5V, +3.3V, CPU 核心, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

结构

- ATX 规格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 2 盎司铜制 PCB 板

操作系统

- 支持 Microsoft^® Windows 10 64-bit / 11 64-bit*

*Summit Ridge 不正式支持 Windows^® 11。

认证

- FCC, CE
- 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)
