WRX80 Creator R2.0

Supports AMD Ryzen™ Threadripper™ PRO 3000WX/5000WX sorozatú processzorok

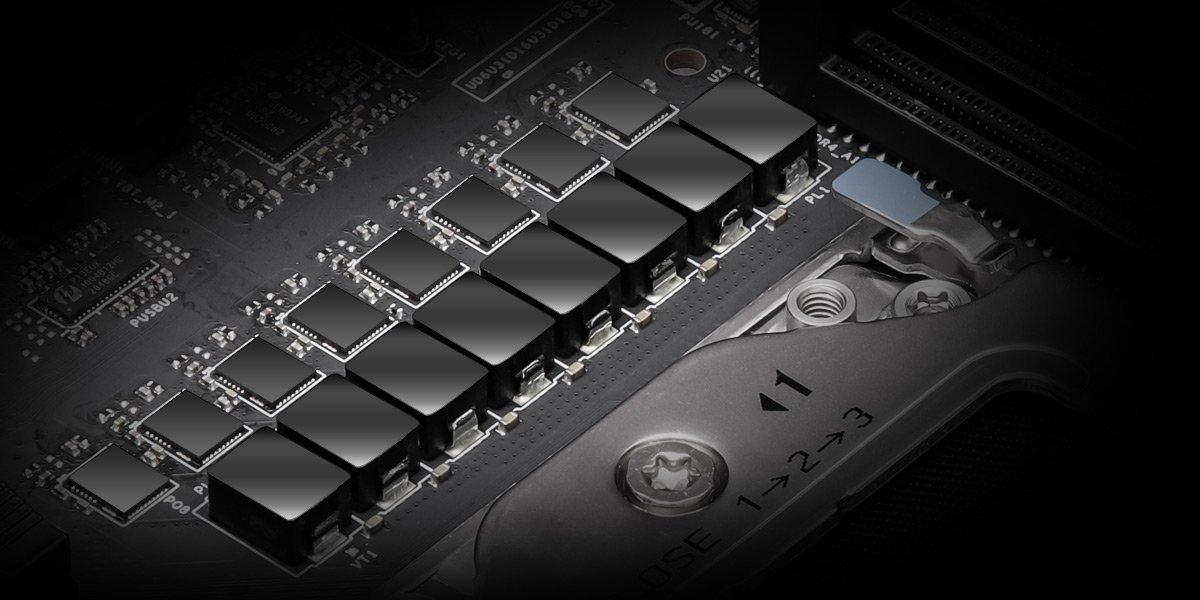

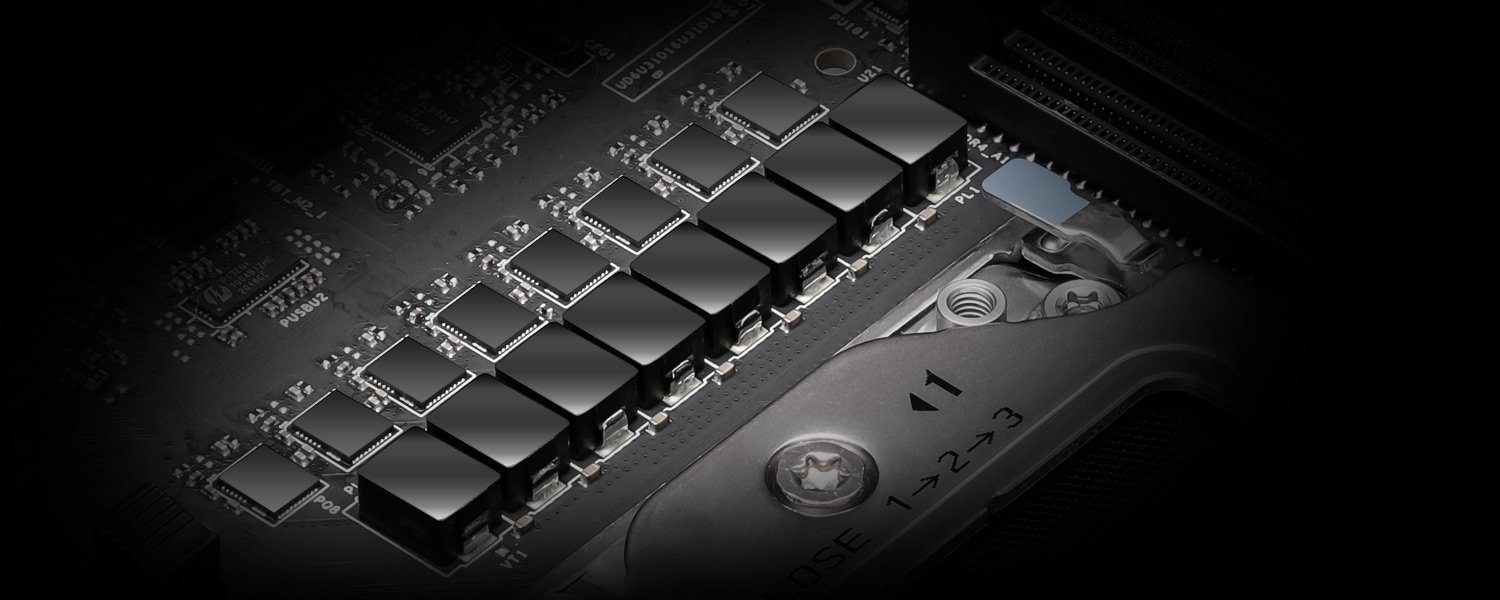

8 Power Phase Design, 105A SPS
14 Layer Server-Grade Low-Loss PCB
Supports DDR4 4533+(OC)
7 PCIe 4.0 x16
8 SATA3, 1 Hyper M.2 (PCIe Gen4x4),
1 Hyper M.2 (PCIe Gen4x4 & SATA3),
1 U.2 (PCIe Gen3x4)
2 Thunderbolt™ 4 Type-C
5 USB 3.2 Gen2 (1 Front Type-C, 4 Rear)
6 USB 3.2 Gen1 (4 Front, 2 Rear)
7.1 CH HD Audio (Realtek ALC4050H+ALC1220),
Nahimic Audio
Dual Marvell (Aquantia) 10Gbe LAN,
1 Dedikált IPMI LAN
Intel^® 802.11ax (WiFi 6E) + Bluetooth 5.3

Ez az alaplap nem minden térségben elérhető. Lépjen kapcsolatba helyi viszonteladójával, hogy ez a modell elérhető-e térségében.

Jellemzők
Specifikációk
Támogatás

Hol vásárolhatja meg

A Dr. MOS megoldás a legújabb SPS (Smart Power Stage) technológiára épül. Úgy optimalizáltuk, hogy felügyelje az egyes fázisok áramerősségét és hőmérsékletét, így egyenletesebb és megfelelőbb tápellátást biztosít a CPU számára, ami jobb teljesítményt és órajelnövelési képességeket tesz lehetővé.

Robusztus alkatrészeivel teljesen egyenletes tápellátást nyújt a CPU-nak. Emellett páratlan órajelnövelési képességekkel is rendelkezik, valamint még jobb teljesítménnyel és a lehető legalacsonyabb hőmérséklettel, profi játékosok számára is.

Ezek a hűtőbordák sokkal hatékonyabbak a normál hűtőbordáknál. A 7 watt/mK hőelvezető képességgel hatékonyan oszlatja el a MOSFET hőjét!

A 14 rétegű áramköri stabilabb jelet és tápellátást, alacsonyabb hőmérsékletet, és a hatékonyabb energiafelhasználást biztosít a memória órajelnöveléséhez! Így támogatja a legújabb DDR5 memória modulokat és a legextrémebb memóriateljesítményeket!

2 unciás réz belső réteg, amely stabil utat biztosít a jeleknek és a tápellátásnak! Alacsony hőmérséklet és hatékonyabb energiafelhasználás az órajelnöveléshez.

Kompozit VRM hűtőbordával és dupla ventilátorral, alumínium lamellákkal és hőelvezető csővel van felszerelve a maximális hőelvezetéshez.

A kiszolgálói szintű áramköri lap megakadályozza az áramkör elhajlását, javítja a jelminőséget, nagyobb teljesítményű PCIe 4.0 sávot és memóriát, valamint stabilabb rendszert biztosít, hogy az megbízható és tartós maradhasson kompromisszumok nélkül.

A hagyományos, analóg tápellátást alkalmazó alaplapokkal szemben, ez az alaplap az új generációs, digitális PWM (pulzushossz modulációs) kialakítást alkalmazza, mely sokkal egyenletesebben és hatékonyabban adja le a CPU Vcore feszültséget, így az alaplap stabilitása nagyobb és élettartama hosszabb lesz.

A Thunderbolt™ 4/USB4 technológia sebességet és sokoldalúságot biztosít a legfejlettebb USB Type-C csatlakozónak, gyors és egyszerű csatlakozási lehetőséget kínálva otthonra vagy az irodába. Villámgyors, akár 40 Gb/s adatátviteli sebességet biztosít, valamint külső monitorok, Thunderbolt™ és USB-eszközök csatlakoztatását teszi lehetővé egyetlen Thunderbolt 4 vezetékkel.

További részletekért lásd az Intel^® „Mi az a Thunderbolt 4” oldalát.

Élvezze a szupergyors töltést 9 V/3 A (27 W) teljesítményen a legújabb PD 3.0 technológiával!

*A tényleges töltési állapot eszközönként eltérő lehet.

Mindegy, hogy fejhallgatót használ, headsetet, belső vagy külső USB-hangszórókat, WIFI-t, analóg kimenetet vagy digitális HDMI-t, a Nahimic Audio a élénk, részletgazdag hangjával a legjobb hallgatási élményt nyújtja.

Hatékony algoritmusok gondoskodnak a legjobb, zajmentes kommunikációról, állandó beszédhangerőt biztosítva a mikrofontól való távolságtól függetlenül. A Nahimic audio engine dinamikusan teszi tisztábbá a hangot és távolítja el az interferencia okozta zajt, valamint csökkenti a hangerőingadozást. A végeredmény jobb érthetőség és kevesebb fáradtság.
●Statikus zaj csökkentése
●Visszhang kioltása
●Oldalról érkező hangok kioltása
●Beszédhang-stabilizátor

●Sound Tracker
A Sound Tracker vizuális visszajelzést ad, jelezve, hogy melyik irányból jönnek a domináns hangok. Minden hang megfelelően el van helyezve a 360°-os radaron, hogy teljesen belemerülhessen a játékba.

●Minden eszközön működik!
Élvezze a telt és magas minőségű Surround hangzást kedvenc hangeszközein. A Nahimic kompatibilis minden kedvenc hangeszközével, és bármelyikkel biztosítja a legjobb hangzást. A Nahimic mér és javít, hogy optimalizálja a technológiánkat, és a lehető legjobb élményt biztosítsa.

POLYCHROME RGB

Integrált RGB tömböket és megcímezhető RGB tömböt is tartalmaz az alaplap, így kompatibilis LED eszközöket, pl. LED-sávokat, CPU-hűtőventilátorokat, hűtőket, házakat stb. csatlakoztathat az alaplaphoz. A felhasználók szinkronizálhatják is Polychrome RGB Synctanúsítvánnyal rendelkező eszközeiket, hogy egyedi fényhatást érjenek el.

*A megcímezhető RGB LED tömb a legfeljebb 3 A (5 V) teljesítményű, maximum 80 LED-ből álló, legfeljebb 2 méter hosszú, WS2812B szabványú megcímezhető RGB LED-sávokat (5V/adat/test) támogatja.
*Az RGB LED tömb a legfeljebb 3 A (12 V) teljesítményű, legfeljebb 2 méter hosszú, 5050 RGB szabványú RGB LED-sávokat (12 V/R/G/B) támogatja.

Dual AQUANTIA^® / Marvell 10GbE LAN

A legújabb dual Marvell (Aquantia) 10GbE vezérlővel felszerelve.Az új 10 Gb/s hálózati szabványt kifejezetten azon felhasználók számára fejlesztették, akik azonnali teljesítménynövekedésre vágynak.Villámgyors 10 gigabit/másodperces adatátvitelt biztosít Cat6 vezetéken keresztül.A 10 Gb/s Ethernet nem csak teljesen kompatibilis az 5 Gb/s, 2,5 Gb/s és Gigabit LAN technológiákkal, de emellett villámgyors adatátvitelt is biztosít, ami tökéletessé teszi médiaközpontként, munkaállomásként és játék PC-ként való használatra.

Wi-Fi 6E 802.11ax

A Wi-Fi 6E technológia továbblépett a vadonatúj 6 GHz-es tartományba, így még jobb WIFI-kapcsolatot és még gyorsabb internetelérést biztosít. A nagyobb sebesség mellett a Wi-Fi 6E késleltetése is alacsonyabb, és támogatja az 5G hálózatokkal egyenértékű szolgáltatási szinteket.

*The availability of Wi-Fi 6E (6GHz) may vary between different countries.
Wi-Fi 6E (6GHz band) will be supported by Microsoft^® Windows^® 11. The availability will depend on the different regulation status of each country and region. It will be activated (for supported countries) through Windows^® Update and software updates once available.
A 6GHz compatible router is required for 6E functionality.

Rugalmas beépített I/O pajzs

A legtöbb, úgynevezett előre szerelt I/O pajzsokkal ellenétben, amelyek csak csillogó színekkel vannak feldíszítve, mi több teret adunk, így az I/O pajzs beszereléskor beállítható, így mechanikai problémák nélkül, tökéletesen illeszkedni fog a házba.

Egyéni tuljadonságok
ASRock USB 3.2 Gen2
- ASRock Front Panel Type C USB 3.2 Gen2 Header (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium Power Choke
- 105A Dr.MOS
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- Matte Black PCB
- High Density Glass Fabric PCB
- 14 Layer PCB
- 2oz Copper PCB
Server-Grade Low-Loss PCB
Dual Marvell (Aquantia) 10GbE LAN
802.11ax Wi-Fi 6E
ASRock Auto Driver Installer
ASRock Steel Slot
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Ultra USB Power
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
Processzor
- Az AMD Socket sWRX8 támogatása AMD Ryzen™ Threadripper™ PRO 5000WX és 3000WX sorozatú processzorokhoz
- Intersil Digital PWM
- 8 Power Phase design
- Supports ASRock Hyper BCLK Engine III
Chipset
- AMD WRX80
Memória
- Nyolccsatornás DDR4 memória technológia
- 8 x DDR4 DIMM Slots
- Supports DDR4 ECC & non-ECC, buffered and un-buffered memory (U-DIMM) up to 4400+(OC)*
- Supports DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, buffered and un-buffered memory (R-DIMM and 3DS R-DIMM)*
- Max. capacity of system memory: 2048 GB
- 15μ Gold Contact in DIMM Slots

*Supports DDR4 3200 natively.
BIOS
- 256Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP Voltage Multi-adjustment
Videokártyák
- Aspeed AST2500 BMC vezérlő
- Supports D-Sub with max. felbontás up to 1920x1200 @ 60Hz
Audio
- 7.1 CH HD Audio (Realtek ALC4050H+ALC1220)
- Premium Blu-ray Audio support
- Supports Surge Protection
- NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
- Pure Power-In
- Direct Drive Technology
- PCB Isolate Shielding
- Impedance Sensing on Rear Out port
- Individual PCB Layers for R/L Audio Channel
- Gold Audio Jacks
- 15μ Gold Audio Connector
- Nahimic Audio
LAN
2 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s (Marvell (Aquantia) AQC113CS)
- Support Wake-On-LAN
- Supports PXE

1 x Dedicated IPMI (ASPEED AST2500)
- Supports iKVM and vMedia
Wireless LAN
- 802.11ax Wi-Fi 6E Module
- Supports IEEE 802.11a/b/g/n/ax
- Supports Dual-Band 2x2 160MHz with extended 6GHz band support*
- 2 antennas to support 2 (Transmit) x 2 (Receive) diversity technology
- Supports Bluetooth + High speed class II
- Supports MU-MIMO

*Wi-Fi 6E (6GHz band) will be supported by Microsoft^® Windows^® 11. The availability will depend on the different regulation status of each country and region. A Windows^® Update és szoftverfrissítések aktiválják (a támogatott országokban), amint elérhetővé válik.
A 6GHz compatible router is required for 6E functionality.
Slotok
CPU:
- 7 x PCIe 4.0 x16 Slots (PCIE1/PCIE2/PCIE3/PCIE5/PCIE7 at x16; PCIE4/PCIE6 at x8)*
Chipset:
- 1 x Vertical M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module

- 15μ Gold Contact in VGA PCIe Slots (PCIE1, PCIE2,PCIE3, PCIE5 and PCIE7)

*NVMe SSD-k támogatása rendszerindító lemezként
Tárolás
CPU:
- 1 x Hyper M.2 Socket (M2_1, Key M), supports type 2260/2280/22110 SATA3 6.0 Gb/s & PCIe Gen4x4 (64 Gb/s) modes*
Chipset:
- 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode*
- 8 x SATA3 6.0 Gb/s Connectors
- 1 x U.2 Connector

*NVMe SSD-k támogatása rendszerindító lemezként
Supports ASRock U.2 Kit
RAID
- Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA tárolóeszközök
- Supports RAID 0, RAID 1 and RAID 5 for M.2 NVMe tárolóeszközök*

*Plusz egy M.2 NVMe bővítőkártyát igényel a RAID 5 támogatásához.
Csatlakozó
- 1 x SPI TPM Header
- 1 x COM Port Header
- 1 x Intelligent Platform Management Bus Header
- 1 x PSU SMBus Header
- 1 x BMC SMBus Header
- 1 x Auxiliary Panel Header
- 1 x Power LED and Speaker Header
- 1 x RGB LED Header*
- 2 x Addressable LED Headers**
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)******
- 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector)
- 1 x 6 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
- 1 x Right Angle Front Panel Audio Connector*******
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
- 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) (Supports ESD Protection)
- 1 x Front Panel Type C USB 3.2 Gen2 Header (Supports ESD Protection)
- 1 x Non Maskable Interrupt Button Header
- 1 x Dr. Debug with LED
- 1 x Power Button with LED
- 1 x Reset Button

*Összesen akár 12 V/3 A, 36 W teljesítményű LED csík támogatása

**Support in total up to 5V/3A, 15W LED Strip

***A CPU ventilátor csatlakozó legfeljebb 1 A (12 W) áramfelvételű CPU ventilátort támogat.

****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.

*****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN3/WP can auto detect if 3-pin or 4-pin fan is in use.

******A +5 V SB-n 3 A max. áramerősséggel rendelkező tápegység használatát javasoljuk.

*******Connect the audio device to either one of the audio connectors.
Hátsó panel I/O
- 2 x Antenna Ports
- 1 x D-Sub Port
- 1 x Optical SPDIF Out Port
- 2 x USB 4.0 Thunderbolt™ 4 Type-C Ports (40 Gb/s for USB 4.0 protocol; 40Gb/s for Thunderbolt™ protocol) (Supports ESD Protection)*
- 2 x Mini DisplayPort Input Ports(For Thunderbolt)**
- 4 x USB 3.2 Gen2 Ports (10 Gb/s) (Supports ESD Protection)***
- 2 x USB 3.2 Gen1 Ports (Supports ESD Protection)
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- 1 x RJ45 Dedikált IPMI LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Button
- HD Audio Jacks: Rear Speaker / Central / Line in / Front Speaker / Microphone (Gold Audio Jacks)

*Supports USB-PD 3.0 9V/3A(27W) and 5V/3A(15W). USB-C monitors not supported.

** Please choose regular mini DisplayPort to DisplayPort adapter Cables instead of right angled ones if you use two mini DisplayPort input ports simultaneously.

***Ultra USB Power is supported on USB31_1_2 ports.
ACPI wake-up function is not supported on USB31_1_2 ports.
Szoftver és UEFI
Software
- ASRock Motherboard Utility (A-Tuning)
- ASRock Polychrome SYNC*
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash

*These utilities can be downloaded from ASRock Live Update & APP Shop.
Kiegészítők
- Quick Installation Guide
- 4 x SATA Data Cables
- 1 x ASRock WiFi 2.4/5/6 GHz Antenna
- 2 x Screws for M.2 Sockets
- 2 x Standoffs for M.2 Sockets
Hardware Monitor
- Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, PREM VDDCR_SOC, +1.8V
Form Factor
- EATX Form Factor: 12.0-in x 10.7-in, 30.5 cm x 27.2 cm
- 14 Layer PCB
- 2oz Copper PCB
Operációs rendszer
- Microsoft^® Windows^® 10 64-bit / 11 64-bit

*Sleep (S3) mode is not supported on this motherboard.
Tanusítványok
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
- CEC Tier II ready
