X470 Taichi Ultimate

Supports AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors
Supports DDR4 3466+ (OC)
2 PCIe 3.0 x16, 1 PCIe 2.0 x16, 2 PCIe 2.0 x1
NVIDIA^® Quad SLI™, AMD Quad CrossFireX™
7.1 CH HD Audio (Realtek ALC1220 Audio Codec), Supports Purity Sound™ 4 & DTS Connect
8 SATA3, 1 Ultra M.2 (PCIe Gen3 x4 & SATA3), 1 M.2 (PCIe Gen2 x4)
3 USB 3.1 Gen2 (Rear Type A+C, Front Type-C), 10 USB 3.1 Gen1 (4 Front, 6 Rear)
AQUANTIA^® / Marvell 10 Gigabit LAN, Intel^® Gigabit LAN, Intel^® 802.11ac + BT 4.2
ASRock Polychrome SYNC

Ez az alaplap nem minden térségben elérhető. Lépjen kapcsolatba helyi viszonteladójával, hogy ez a modell elérhető-e térségében.

Jellemzők
Specifikációk
Támogatás

Hol vásárolhatja meg

AQUANTIA^® 10Gb/s BASE-T Ethernet

Az új 10 Gb/s hálózati szabványt kifejezetten azon felhasználók számára fejlesztették, akik azonnali teljesítménynövekedésre vágynak. Az AQUANTIA AQtion kliens vezérlővel villámgyors 10 gigabit/másodperces adatátvitelt biztosít Cat6 vezetéken keresztül. A 10 Gb/s Ethernet nem csak teljesen kompatibilis az 5 Gb/s, 2,5 Gb/s és Gigabit LAN technológiákkal, de emellett villámgyors adatátvitelt is biztosít, ami tökéletessé teszi médiaközpontként, munkaállomásként és játék PC-ként való használatra.

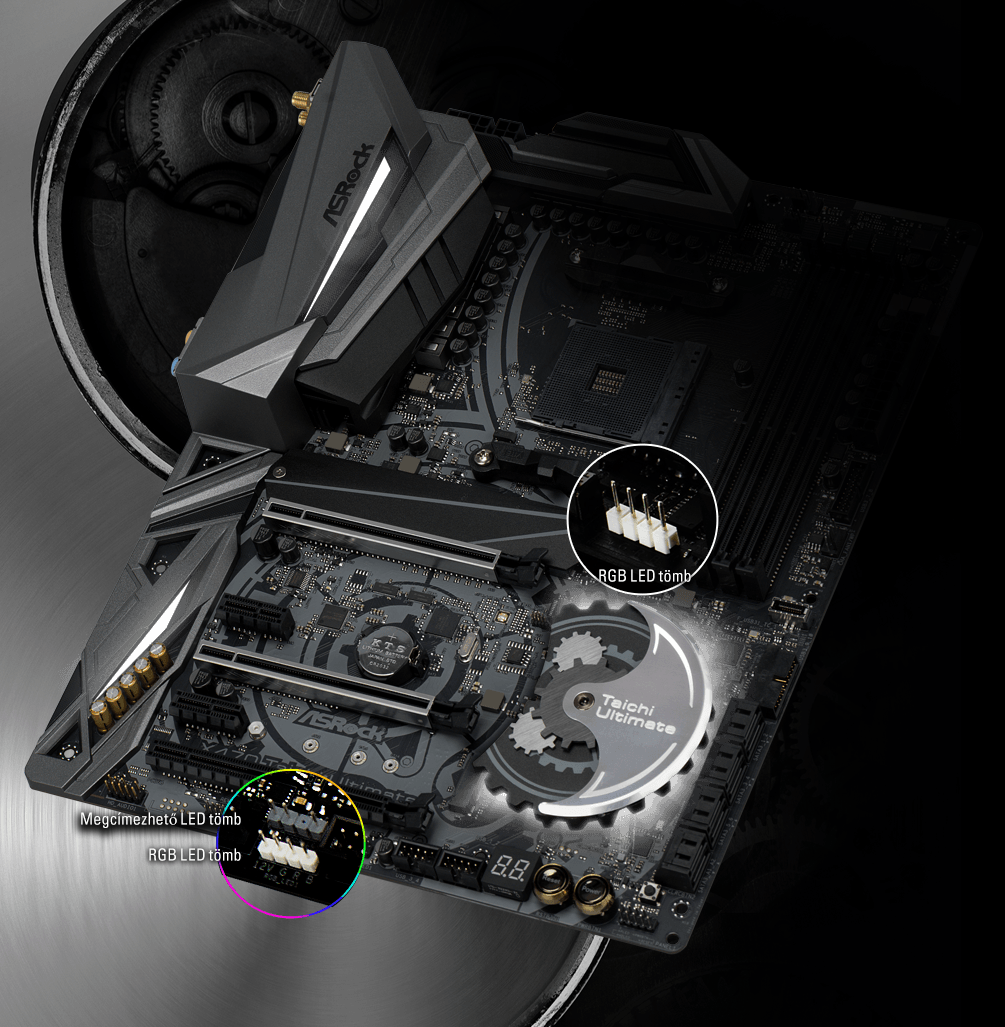

TERVEZZE MEG SAJÁT VILÁGÍTÁSÁT – POLYCHROME RGB

A beépített RGB világításon felül integrált RGB tömböket és megcímezhető RGB tömböt is tartalmaz, így kompatibilis LED eszközöket, pl. LED-sávokat, CPU-hűtőventilátorokat, hűtőket, házakat stb. csatlakoztathat az alaplaphoz. A felhasználók szinkronizálhatják is Polychrome RGB Sync tanúsítvánnyal rendelkező eszközeiket, hogy egyedi fényhatást érjenek el.

*A megcímezhető RGB LED tömb a legfeljebb 3 A (5 V) teljesítményű, maximum 80 LED-ből álló, legfeljebb 2 méter hosszú, WS2812B szabványú megcímezhető RGB LED-sávokat (5V/adat/test) támogatja.
*Az RGB LED tömb a legfeljebb 3 A (12 V) teljesítményű, legfeljebb 2 méter hosszú, 5050 RGB szabványú RGB LED-sávokat (12 V/R/G/B) támogatja.

AMD StoreMI technológia

Hatékony eszköz, amely egyetlen gyors, könnyen kezelhető meghajtóban kombinálja az SSD-k sebességét a merevlemez tárolókapacitásával. Az SSD-k gyorsak, de drágák, és viszonylag kis kapacitásúak. A mechanikus merevlemezek hatalmas kapacitással rendelkeznek alacsony áron, de sokkal lassabbak, mint az SSD-k. Az AMD StoreMI technológia egyetlen meghajtóban „kombinálja” ezt a két tárolótípust, és automatikusan áthelyezi a legtöbbet használt adatokat az SSD-re, hogy Ön mindkét világból a legjobbat kapja: az SSD válaszidejét és a mechanikus merevlemez kapacitását.

XXL alumíniumötvözet hűtőborda

Az extra nagy alumínium hűtőborda hatékonyan vezeti el a hőt a MOSFET-ről és a lapkészletről, így az egész rendszer stabilabban működhet.

Prémium 60 A-es fojtótekercs a tápellátásnál

A hagyományos fojtótekercsekhez képest az ASRock új generációs prémium fojtótekercsei a tápellátásnál 3-szor jobb telítési áramot biztosít, így jobb Vcore ellátás érhető el az alaplapon.

Prémium ötvözetű memória fojtótekercs

A speciálisan a memória tápellátásához kialakított új generációs ötvözetű fojtótekercsek rendkívül mágnesesek és hőállóak, így stabilabb és megbízhatóbb tápellátást biztosítanak az alaplapon.

Dual-Stack MOSFET (DSM)

A kétrétegű Dual-Stack MOSFET (DSM) az ASRock újabb innovatív MOSFET kialakítása. A szilikonlapka felületét megnöveltük az által, hogy két réteg lapkát építettünk a MOSFET-re. Minél nagyobb a lapka felülete, annál alacsonyabb az Rds(on). A hagyományos egyrétegű MOSFET-hez kιpest a nagyobb lapkafelόletϋ DSM extrιm alacsony 1,2 mΩ Rds(on) ιrtιkkel rendelkezik, νgy a CPU Vcore tαpellαtαs sokkal hatιkonyabb.

Nichicon 12K fekete kondenzátorok

A kitűnő 12K fekete kondenzátorok élettartama legalább 12 000 óra. A többi csúcskategóriás alaplapokon lévő társaik éppen csak elérik a 10 000 óra élettartamot, velük szemben az ASRock által használt Nichicon 12K fekete kondenzátorok 20%-kal hosszabb élettartamúak, stabilabbak és megbízhatóbbak..

I/O Armor

Újonnan tervezett védőelem a az alaplap hátsó csatlakozópaneljéhez közeli csatlakozókhoz, hogy azokat a sztatikus elektromosság ne károsíthassa.

Mattfekete NYÁK

Új, titokzatos fekete és réz színséma, ami illeszkedik a csúcskategóriás ASRock alaplapok kiváló alkatrészeihez.

High Density Glass Fabric PCB

A High Density Glass Fabric PCB (nagy sűrűségű üvegszálas áramköri panel) technológiájára épülnek, amely hatékonyan csökkenti a nyomtatott áramköri rétegek közti rést, így védve azokat a nedvesség okozta rövidzárlat ellen.

2oz réz PCB

A PCB rétegek gondosan válogatott rézből készült 2OZ réz PCB alacsonyabb hőmérsékletet és magasabb energiahatékonyságot kínál órajelnöveléshez.

Purity Sound™ 4

Itt az ideje, hogy a legletisztultabb audioteljesítményt élvezze ultra magas minőségben. A Purity Sound4 számos hardverelem és szoftveres audió megoldás kombinációja. 7.1 csatornás HD hangminőség a legújabb Realtek ALC1220 kodekkel, különálló jobb/bal oldali áramköri panelekkel, 120 db-es jel-zaj viszonyú DAC modullal, és még sok egyéb technológiával, melyek célja, hogy kristálytiszta hanghatásokat nyújtson.

120dB SNR DAC

Gold Audio connector

TI^® NE5532 Premium Headset Amplifier

Individual PCB Layers for R/L Audio Channel

Impedance Sensing on Rear Out Port

PCB Isolate Shielding

Pure Power-In

Nichicon Fine Gold Series Audio Caps

Gold Audio Jacks

Egyéni tuljadonságok
ASRock USB 3.1 Gen2
- ASRock USB 3.1 Gen2 Type-A Port (10 Gb/s)
- ASRock USB 3.1 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 60A Power Choke
- Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
- Dual-Stack MOSFET (DSM)
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- I/O Armor
- Matte Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
AQUANTIA^® / Marvell 10G LAN
Intel^® 802.11ac WiFi
ASRock Steel Slots
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Ultra USB Power
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
Processzor
- Supports AMD AM4 Socket Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-Series Desktop Processors
- IR Digital PWM
- 16 Power Phase design
- Capable of providing extra 300W for CPU
- Supports ASRock Hyper BCLK Engine II
Chipset
- AMD Promontory X470
Memória
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- AMD Ryzen sorozatú CPU-k (Vermeer) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Cezanne) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series APUs (Renoir) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Matisse) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Pinnacle Ridge) support DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Picasso) support DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Summit Ridge) support DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen sorozatú CPU-k (Raven Ridge) support DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory*
- Max. capacity of system memory: 64GB**
- 15μ Gold Contact in DIMM Slots

*For Ryzen Series APUs (Picasso, Cezanne, Renoir and Raven Ridge), ECC is only supported with PRO CPUs.
Please refer to below table for AMD non-XMP memory frequency support.

Ryzen sorozatú CPU-k (Vermeer):

Ryzen Series APUs (Cezanne):

Ryzen Series APUs (Renoir):

Ryzen sorozatú CPU-k (Matisse):

Ryzen sorozatú CPU-k (Pinnacle Ridge):

Ryzen sorozatú CPU-k (Picasso):

Ryzen sorozatú CPU-k (Summit Ridge):

Ryzen sorozatú CPU-k (Raven Ridge):

SR: Single Rank DIMM, 1Rx4 vagy 1Rx8 a DIMM modul címkéjén
DR: Dual Rank DIMM, 2Rx4 vagy 2Rx8 a DIMM modul címkéjén

**Az operációs rendszer korlátai miatt a tényleges memóriaméret kevesebb lehet 4 GB-nál, mert a rendszer 32 bites Windows^® operációs rendszer alatt saját használatra fenntartja egy részét.. For Windows^® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
- 256Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment
Videokártyák
- Integrated AMD Radeon™ Vega Series Graphics in Ryzen Series APU*
- DirectX 12, Pixel Shader 5.0
- Az alapértelmezett megosztott memória 2 GB. A megosztott memória max. mérete 16 GB.**
- Supports HDMI 1.4 with max. felbontás up to 4K x 2K (4096x2160) @ 30Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Ports (Compliant HDMI monitor is required)
- Supports HDCP 1.4 with HDMI 1.4 Port
- Supports 4K Ultra HD (UHD) playback with HDMI Port

*A tényleges támogatás CPU-nként változhat

**A max. 16 GB megosztott memóriához 32 GB rendszermemóriára van szükség.
Audio
- 7.1 CH HD Audio with Content Protection támogatás (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Supports Purity Sound™ 4
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
- Pure Power-In
- Direct Drive Technology
- PCB isolate shielding
- Impedance Sensing on Rear Out port
- Individual PCB Layers for R/L Audio Channel
- RGB LED
- Gold Audio Jacks
- 15μ Gold Audio Connector
- Supports DTS Connect
LAN
1 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s (AQUANTIA^® / Marvell AQC107):
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports PXE
1 x Intel^® Gigabit LAN 10/100/1000 Mb/s (1 x Intel^® I211AT):
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Wireless LAN
- Intel^® 802.11ac WiFi Module
- Supports IEEE 802.11a/b/g/n/ac
- Supports Dual-Band (2.4/5 GHz)
- Supports high speed wireless connections up to 433Mbps
- Supports Bluetooth 4.2 / 3.0 + High speed class II
Slotok
AMD Ryzen sorozatú CPU-k (Vermeer, Cezanne, Renoir, Matisse, Summit Ridge and Pinnacle Ridge)
- 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE1); dual at x8 (PCIE1) / x8 (PCIE3))*
AMD Ryzen sorozatú CPU-k (Picasso, Raven Ridge)
- 1 x PCI Express 3.0 x16 Slot (single at x8 (PCIE1))*
AMD Athlon series CPUs
- 1 x PCI Express 3.0 x16 Slot (single at x4 (PCIE1))*

- 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)**
- 2 x PCI Express 2.0 x1 Slots (Flexible PCIe)
- Supports AMD Quad CrossFireX™ and CrossFireX™***
- Supports NVIDIA^® Quad SLI™ and SLI™****
- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac PCIe WiFi module (on the rear I/O)
- 15μ Gold Contact in VGA PCIe Slot (PCIE1 and PCIE3)

*NVMe SSD-k támogatása rendszerindító lemezként

**Ha a PCIE5 foglalat foglalt, az M2_2 ki lesz kapcsolva

***Ez a szolgáltatás csak Ryzen sorozatú CPU-kkal támogatott (Vermeer, Cezanne, Renoir, Matisse, Summit Ridge, Pinnacle Ridge, Picasso and Raven Ridge).

****Ez a szolgáltatás csak Ryzen sorozatú CPU-kkal támogatott (Vermeer, Cezanne, Renoir, Matisse, Summit Ridge and Pinnacle Ridge).
Tárolás
- 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
- 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket (M2_1), supports M Key type 2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Vermeer, Cezanne, Renoir, Matisse, Picasso, Summit Ridge, Raven Ridge and Pinnacle Ridge) or Gen3 x2 (16 Gb/s) (with Athlon series APU)*
- 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

*If M2_2 is occupied, PCIE5 slot will be disabled
NVMe SSD-k támogatása rendszerindító lemezként
Supports ASRock U.2 Kit
Csatlakozó
- 1 x TPM Header
- 1 x Power LED and Speaker Header
- 1 x AMD Fan LED Header*
- 1 x RGB LED Header**
- 1 x Addressable LED Header***
- 1 x CPU Fan Connector (4-pin)****
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
- 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)******
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
- 1 x AMD LED Fan USB Header
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
- 2 x USB 3.1 Gen1 Headers (Support 4 USB 3.1 Gen1 ports) (Supports ESD Protection)
- 1 x Front Panel Type C USB 3.1 Gen2 Header (ASMedia ASM3142)
- 1 x Clear CMOS Button
- 1 x Dr. Debug with LED
- 1 x Power Button with LED
- 1 x Reset Button with LED

*The AMD Fan LED Header supports LED strips of maximum load of 3A (36W) and length up to 2.5M.

**Összesen akár 12 V/3 A, 36 W teljesítményű LED csík támogatása

***Supports in total up to 5V/3A, 15W LED Strip

****A CPU ventilátor csatlakozó legfeljebb 1 A (12 W) áramfelvételű CPU ventilátort támogat.

*****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.

******The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN3/WP can auto detect if 3-pin or 4-pin fan is in use.
Hátsó panel I/O
- 2 x Antenna Ports
- 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x Optical SPDIF Out Port
- 1 x USB 3.1 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection)*
- 1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (Supports ESD Protection)*
- 6 x USB 3.1 Gen1 Ports (Supports ESD Protection)
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Button
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

*Az Ultra USB Power tápellátást az USB3_5_6 portok szolgáltatják.
Az ACPI felébresztés funkció nem támogatott az USB3_5_6 portokon.
Szoftver és UEFI
Software
- ASRock A-Tuning
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Easy RAID Installer

*These utilities can be downloaded from ASRock Live Update & APP Shop.
Support CD
- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar
Kiegészítők
- Quick Installation Guide, Support CD, I/O Shield
- 4 x SATA Data Cables
- 1 x ASRock SLI_HB_Bridge_2S Card
- 2 x ASRock WiFi 2.4/5 GHz Antennas
- 2 x Screws for M.2 Sockets
Hardware Monitor
- Temperature Sensing: CPU, CPU/Water Pump, Chassis, Chassis/Water Pump Fans
- Fan Tachometer: CPU, CPU/Water Pump, Chassis, Chassis/Water Pump Fans
- Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis, Chassis/Water Pump Fans
- Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis, Chassis/Water Pump Fans
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP
Form Factor
- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 2oz Copper PCB
Operációs rendszer
- Microsoft^® Windows^® 10 64-bit / 11 64-bit*

*Summit Ridge do not officially support Windows^® 11.
Tanusítványok
- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)

Leírás	Nyelv	Letöltési formátum
Használati útmutató	Angol	Global	China
BSMI	Multi-Language	Global	China
Gyors telepítési útmutató	Multi-Language	Global	China
RAID telepítési útmutató	Angol	Global	China

A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, valamint a HDMI embléma a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Amerikai Egyesült Államokban és más országokban.

Fenntartjuk a jogot a specifikációk előzetes bejelenetés nélküli megváltoztatására. A márka- és terméknevek a tulajdonosaik bejegyzett védjegyei. Az eredeti termék-specifikációtól eltérő konfigurációra nem vonatkozik garancia.

A fenti felhasználói felület képe csak példa. A tényleges felhasználói felület változhat a frissített szoftververzióval.
