• 獨家功能
  ASRock USB 3.2 Gen2
  - ASRock USB 3.2 Gen2 Type-A 埠 (10 Gb/s)
  - ASRock USB 3.2 Gen2 Type-C 埠 (10 Gb/s)

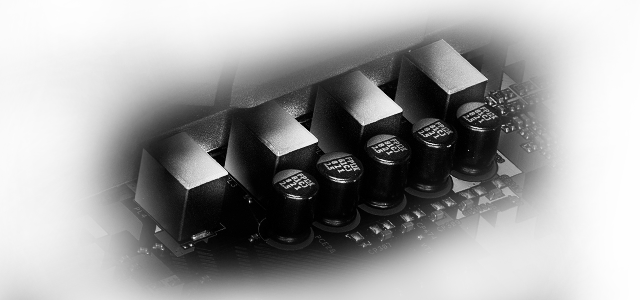

  ASRock 超合金
  - 特大超合金散熱片
  - 60A 高效電感
  - Nichicon 12k 黑色電容 (日本原裝高品質高傳導固態電容)
  - I/O 裝甲
  - 亮黑 PCB
  - 高密度防潮纖維電路板
  - 2 盎司銅製電路板

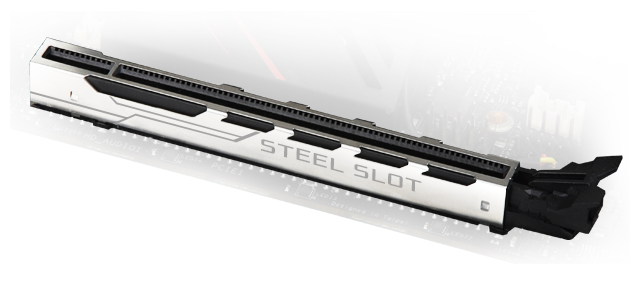

  ASRock 合金插槽
  ASRock Ultra M.2 (PCIe Gen3 x4)
  ASRock 全防護 (支援全部 USB、音源、網路埠)
  ASRock Live Update & APP Shop
• 處理器
  - 支援 AMD AM4 插槽 Ryzen™ 2000, 3000, 4000 G-Series, 5000 和 5000 G-Series Desktop 處理器
  - 數位電源設計
  - 6 電源相位設計
• 晶片
  - AMD Promontory B450
• 記憶體
  - 雙通道 DDR4 記憶體技術
  - 4 x DDR4 插槽
  - AMD Ryzen 系列 CPU (Vermeer) 支援 DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
  - AMD Ryzen 系列 CPU (Matisse) 支援 DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
  - AMD Ryzen 系列 APU (Cezanne) 支援 DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
  - AMD Ryzen 系列 APU (Renoir) 支援 DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
  - AMD Ryzen 系列 CPU (Pinnacle Ridge) 支援 DDR4 3533+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
  - AMD Ryzen 系列 CPU (Picasso) 支援 DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered 記憶體*
  - AMD Ryzen 系列 CPU (Summit Ridge) 支援 DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
  - AMD Ryzen 系列 CPU (Raven Ridge) 支援 DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered 記憶體*
  - 系統記憶體最大容量: 128GB**
  - 支援極限記憶體設定檔（XMP）記憶體模組
  - DIMM 插槽為 15μ 鍍金接針



  *For Ryzen 系列 APU (Picasso, Cezanne, Renoir 和 Raven Ridge), ECC is only supported with PRO 處理器.
  AMD 非 XMP 記憶體的頻率支援請參閱下表.

  Ryzen 系列處理器 (Vermeer):


  Ryzen 系列處理器 (Matisse):


  Ryzen 系列 APU (Cezanne):


  Ryzen 系列 APU (Renoir):


  Ryzen 系列處理器 (Pinnacle Ridge):


  Ryzen 系列處理器 (Picasso):


  Ryzen 系列處理器 (Summit Ridge):


  Ryzen 系列處理器 (Raven Ridge):


  SR: 單列 DIMM, 1Rx4 或 1Rx8 於 DIMM 模組標籤
  DR: 雙列 DIMM, 2Rx4 或 2Rx8 於 DIMM 模組標籤

  **由於作業系統的限制，在 Windows^® 32-bit 作業系統下實際能使用的記憶體將少於 4GB。在Windows^® 64-bit 作業系統下使用 64 位元的 CPU 則不會有此限制。
• BIOS
  - 128Mb AMI UEFI Legal BIOS, 支援多國語圖形界面
  - 支援 "即插即用"
  - 符合 ACPI 5.1, 支援喚醒與自動開機 (Wake Up Events)
  - 支援免跳線
  - 支援 SMBIOS 2.3
  - DRAM 電壓多功能調節器
• 內建顯示
  - Ryzen 系列 APU 上整合 AMD Radeon™ HD Vega系列顯示核心*
  - DirectX 12, Pixel Shader 5.0
  - 共享記憶體預設為 2GB, 最大共享記憶體支援至 16GB**
  - 二種顯示輸出選項: 透過獨立顯示控制器支援 HDMI 和 DisplayPort 1.2 埠
  - 支援 HDMI 1.4 技術, 最大解析度達 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
  - 支援 DisplayPort 1.2, 最大解析度達 4K x 2K (4096x2160) @ 60Hz
  - 支援 HDMI 1.4, 可支援自動聲畫同步, 深色 (12bpc), xvYCC 與 HBR (High Bit Rate Audio) (需配備相容 HDMI 的顯示器)
  - 使用 HDMI 1.4 / DisplayPort 1.2 埠支援 HDCP 1.4 功能
  - 使用 HDMI 1.4 與 DisplayPort 1.2 埠支援 4K Ultra HD (UHD) 高畫質播放



  *實際支援程度按 CPU 而定

  **最大分享記憶體至 16GB (需安裝 32GB 系統記憶體).
• 音效
  - 7.1 聲道高傳真音效, 支援內容保護功能 (Realtek ALC892/897 音源編碼解碼器)
  - 防突波
  - PCB 隔離屏蔽
  - 左右聲道分層走線
  - 鍍金音訊插孔
• 網路
  - PCIE x1 千兆網卡 10/100/1000 Mb/s
  - Realtek RTL8111H
  - 支援網絡喚醒功能 (Wake-On-LAN)
  - 支援防雷擊 / 防 ESD 靜電
  - 支援 Energy Efficient Ethernet 802.3az
  - 支援 PXE
• 擴充插槽
  AMD Ryzen 系列 CPU (Vermeer, Matisse, Cezanne, Renoir, Summit Ridge 和 Pinnacle Ridge)
  - 1 x PCI Express 3.0 x16 插槽 (PCIE2: x16 模式)*
  - 1 x PCI Express 2.0 x16 插槽 (PCIE3: x4 模式)
  AMD Ryzen 系列 CPU (Picasso, Raven Ridge)
  - 1 x PCI Express 3.0 x16 插槽 (PCIE2: x8 模式) (如果使用 Athlon 2xxGE 系列 APU，PCIE2 插槽將以 x4 模式運作)
  - 1 x PCI Express 2.0 x16 插槽 (PCIE3: x4 模式)
  AMD Athlon 系列處理器
  - 1 x PCI Express 3.0 x16 插槽 (PCIE2: x4 模式)*
  - 1 x PCI Express 2.0 x16 插槽 (PCIE3: x4 模式)

  - 1 x PCI Express 2.0 x1 插槽
  - 支援 AMD Quad CrossFireX™ 和 CrossFireX™



  *支援 NVMe SSD 開機
• 儲存
  - 4 x SATA3 6.0 Gb/s 連接埠, 支援 RAID (RAID 0, RAID 1 和 RAID 10), NCQ, AHCI 和 Hot Plug*
  - 1 x Ultra M.2 插槽 (M2_1), 支援 M Key 2242/2260/2280 型 M.2 PCIe 模組至 Gen3 x4 (32 Gb/s) (with Vermeer, Matisse, Cezanne, Renoir, Picasso, Summit Ridge, Raven Ridge 和 Pinnacle Ridge) 或 Gen3 x2 (16 Gb/s) (Athlon 系列 APU 和 Raven Ridge 2)**
  - 1 x M.2 插槽 (M2_2), 支援 M Key 2230/2242/2260/2280 型 M.2 SATA3 6.0 Gb/s 模組



  *M2_2 與 SATA3_3 共享通道。其中一個被使用則另一個將會停用。

  **支援 NVMe SSD 開機
  支援華擎 U.2套件
• 接頭
  - 1 x COM 埠接針
  - 1 x TPM 接針
  - 1 x 機箱開啟警告功能接針
  - 1 x 電源 LED 與揚聲器接針
  - 1 x RGB LED 接針*
  - 1 x 可編程 LED 接針**
  - 1 x AMD 風扇 LED 接針***
  - 1 x CPU 風扇連接埠 (4-pin)****
  - 1 x CPU/水泵風扇連接埠 (4-pin) (智慧風扇速度控制)*****
  - 3 x 機殼 / 水泵風扇介面 (4-pin) (智慧風扇速度控制)******
  - 1 x 24 針 ATX 電源連接埠
  - 1 x 8 針 12V 電源連接埠
  - 1 x 前置 Panel Audio 連接埠
  - 2 x USB 2.0 針狀接頭 (支援 4 USB 2.0 埠) (支援 ESD 靜電保護)
  - 1 x USB 3.2 Gen1 接針 (支援 2 USB 3.2 Gen1 埠) (支援 ESD 靜電保護)



  *支援至 12V/3A, 36W LED 燈條

  **支援至 5V/3A, 15W LED 燈條

  ***AMD 風扇 LED 接頭可支援最高 12V/3A (36W)，以及最長 2.5 公尺的 RGB LED 燈條。

  ****CPU 風扇接頭支援最大 1A (12W) 電源.

  *****CPU / 水泵風扇支援最高 2A (24W) 水冷風扇.

  ******機殼 / 水泵風扇支援最高 2A (24W) 水冷風扇.
  CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP 和 CHA_FAN3/WP 可以自動偵測 3 針或 4 針風扇.
• 後背板輸出 / 入接口
  - 1 x PS/2 鍵盤 / 滑鼠埠
  - 1 x HDMI 埠
  - 1 x DisplayPort 1.2
  - 1 x 光纖 SPDIF 數位音訊輸出埠
  - 2 x USB 2.0 埠 (支援 ESD 靜電保護)
  - 1 x USB 3.2 Gen2 Type-A 埠 (10 Gb/s) (支援 ESD 靜電保護)
  - 1 x USB 3.2 Gen2 Type-C 埠 (10 Gb/s) (支援 ESD 靜電保護)
  - 4 x USB 3.2 Gen1 埠 (支援 ESD 靜電保護)
  - 1 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
  - HD 音訊插孔: 後置 / 中置 / 低音 / 線性輸入 / 前置 / 麥克風 (鍍金音訊插孔)
• 軟體與 UEFI
  軟體
  - ASRock 主機板 Utility (A-Tuning)
  - ASRock Polychrome SYNC
  - ASRock XFast LAN
  UEFI
  - ASRock Full HD UEFI
  - ASRock Instant Flash
  - ASRock Easy RAID Installer



  *可從華擎 APP Shop 下載這些應用程式.
• 隨機光碟
  - 驅動程式, 應用軟體, 防毒軟體 (試用版), Google Chrome 瀏覽器與工具列
• 附件
  - 快速安裝指南, 支援光碟, I/O 擋板
  - 2 x SATA 資料線
  - 2 x M.2 插槽螺絲
• 硬體監控
  - 溫度檢測: CPU, CPU/水泵, 機箱 / 水泵風扇
  - 風扇轉速計: CPU, CPU/水泵, 機箱 / 水泵風扇
  - 靜音風扇 (依據 CPU 溫度自動調整機箱風扇轉速): CPU, CPU/水泵, 機箱 / 水泵風扇
  - 風扇多速控制: CPU, CPU/水泵, 機箱 / 水泵風扇
  - 機箱開啟偵測
  - 電壓即時監控: +12V, +5V, +3.3V, Vcore
• 規格
  - Micro ATX 規格: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
• 作業系統
  - 支援 Microsoft^® Windows 10 64-bit / 11 64-bit*



  *Summit Ridge 無正式支援 Windows^® 11。
• 認證
  - FCC, CE
  - 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)

HDMI、HDMI高畫質多媒體介面及HDMI 標誌為HDMI Licensing Administrator, Inc.在美國及其他國家的商標或註冊商標。

規格更改時恕不預先通知。品牌和產品名稱歸各自公司所有。不保證任何配置與產品實物規格相同。

以上使用界面圖片僅供參考。實際使用界面可能因軟體版本不同而有所差異。
